Kompakt SMD hangjelző NYÁK-ba szereléshez és mini elektronikához

Cég áttekintése

Jiangsu Meidi2011 óta gyárt elektromágneses és piezoelektromos berregőket. A gyártóüzemben külön SMD-összeszerelő sorok találhatók, ahol az automatizált pick-and-place gépek, visszafolyó sütők és akusztikus vizsgálóállomások egymás után működnek. A felületre szerelhető hangjelzők havi teljesítménye eléri a több millió darabot, amelyet házon belüli szerszám- és folyamatmérnöki csapatok támogatnak. A speciális tűelrendezést, házméreteket vagy akusztikus profilokat igénylő projektekhez a vállalat OEM- és ODM-testreszabást biztosít helyszíni prototípus-készítési képességekkel.

Termékleírás

Az SMD hangjelzések felületre szerelt akusztikus alkatrészek, amelyek hangjelzést adnak a kompakt elektronikus egységekben. Ellentétben az átmenő furatokkal, ezeket automatizált felszedés-behelyezésre és újrafolyatásos forrasztásra tervezték, ami csökkenti az összeszerelési időt és javítja a folyamat konzisztenciáját. Hajtásmechanizmusuk alapján két fő csoportra oszthatók:SMD mágneses aktív hangjelzőésSMD mágneses passzív hangjelzőtekercsre és mágneses membránra támaszkodó modellek, ésSMD piezoelektromos passzív hangjelzőolyan egységek, amelyek fém hordozóhoz ragasztott kerámia elemet használnak. Mindkét típus olyan alkalmazásokra szolgál, ahol korlátozott a táblaterület, és a tiszta, automatizált forrasztási eljárást részesítik előnyben.

Az aktív SMD hangjelzők oszcillátor áramkört integrálnak, így a névleges tartományon belüli egyenfeszültség alkalmazása azonnal rögzített frekvenciájú hangot ad. A passzív SMD hangjelzések külső négyszöghullámot vagy PWM jelet igényelnek, így a tervező szabályozhatja a hangmagasságot, a munkaciklust és a hangerőt. Az elektromágneses és piezoelektromos változatok közötti választás a kívánt frekvenciatartománytól, az aktuális költségvetéstől és a hangkaraktertől függ. Az elektromágneses SMD zümmögők általában alacsonyabb hangú, gazdagabb kimenetet biztosítanak, míg a piezoelektromos SMD típusok élesebb, magasabb frekvenciájú riasztást adnak alacsonyabb energiafogyasztás mellett.

Főbb jellemzők és kiválasztás

Az SMD hangjelzések kompakt méretben kaphatók, jellemzően 5 mm × 5 mm, 7,5 mm × 7,5 mm vagy 9 mm × 9 mm méretű, 2 és 5 mm közötti magassággal. Rated voltages commonly include 3 V, 5 V, and 12 V DC, with sound pressure levels reaching 70 dB to 95 dB at 10 cm. Az elektromágneses SMD hangjelzések rezonanciafrekvenciája általában 200 Hz és 3 kHz közé esik, míg a piezoelektromos SMD típusok 2 kHz és 6 kHz közé esik. A modell kiválasztásakor a visszafolyási profilt ellenőrizni kell a berregő hőteljesítményével, hogy a műanyag ház és a belső csatlakozások néhány másodpercig ellenálljanak a forrasztási csúcshőmérsékletnek, jellemzően 250 ℃ és 260 ℃ között.

Alkalmazások a kompakt elektronikában

Az SMD hangjelzések megtalálhatók a hordozható eszközökben, a hordható elektronikai eszközökben, az IoT-érzékelőkben és az intelligens otthoni modulokban, ahol az alaplapi ingatlanok prémium kategóriájúak. Az orvosi kézi műszerek és diagnosztikai eszközök a gombnyomások vagy riasztási állapotok hangos megerősítésére használják őket. Az autóipar műszerfali elektronikája egyre gyakrabban alkalmaz SMD hangjelzéseket az irányjelzők és a parkolási érzékelők riasztásaihoz, mivel kompatibilisek az automatizált összeszereléssel. Az ipari beágyazott rendszerek és a telekommunikációs berendezések is integrálják ezeket a részeket, hogy tömegnövelés nélkül biztosítsák a helyi állapotjelzést.

Gyártás és minőségellenőrzés

Az SMD hangjelzések gyártása a MEIDI-nél magában foglalja az akusztikus elem precíziós ragasztását a PCB-hordozóhoz, huzalkötést vagy flip-chip összekapcsolást, a ház felülöntését és 100%-ban automatizált akusztikai tesztelést. A forrasztási kötések integritásának ellenőrzése érdekében minden kötegnél megtörténik az újrafolyási profil érvényesítése. Az ISO9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer időszakos megbízhatósági teszteket is magában foglal, beleértve a hőciklust, a nedvességnek való kitettséget és a mechanikai ütést, így biztosítva az állandó terepi teljesítményt a nagy mennyiségű OEM vásárlók számára.

GYIK

Mi a fő előnye annak, ha SMD hangjelzést választunk az átmenőlyukakkal szemben?

Az SMD zümmögők automatikusan elhelyezhetők és forraszthatók szabványos pick-and-place berendezéssel és újrafolyó sütővel, ami jelentősen csökkenti az összeszerelési munkát, és javítja a folyamat megismételhetőségét a nagy volumenű gyártás során. Ezenkívül kevesebb helyet foglalnak el, és a NYÁK mindkét oldalára felszerelhetők.

Az SMD zümmögők kibírják a többszöri újratöltési ciklust?

A legtöbb SMD berregő két vagy három újraáramlási ciklusra van méretezve 250 ℃ és 260 ℃ közötti csúcshőmérsékleten, feltéve, hogy a likvidusz hőmérséklet feletti idő nem haladja meg a megadott határértéket. A termikus besorolás túllépése deformálhatja a műanyag házat vagy tönkreteheti az akusztikus elemet. A teljes gyártás előtt tanácsos elolvasni az adott adatlapot, és lefuttatni a folyamatellenőrzést.

Elérhetők az SMD hangjelző elemek csupasz piezoelektromos lemezként?

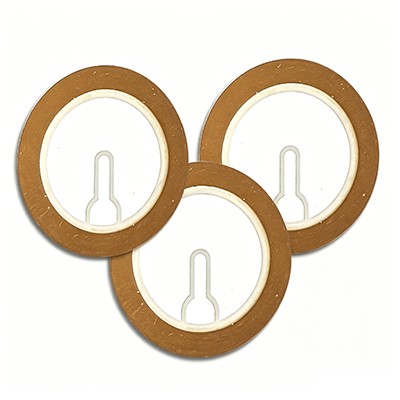

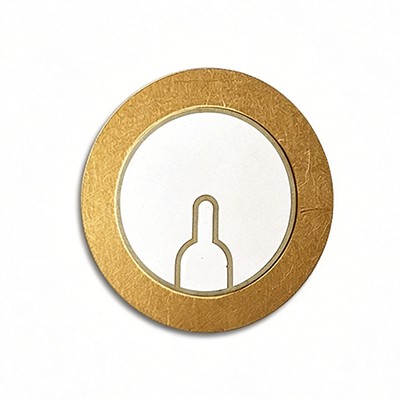

Az SMD hangjelző kategória a teljesen csomagolt, újraforrasztható alkatrészekre vonatkozik. Ha csupasz, ház nélküli piezoelektromos kerámiatárcsára van szükség, aCsengő elemA kategória csupasz piezoelemeket tartalmaz, amelyek egyedi házakba szerelhetők vagy közvetlenül a nyomtatott áramkörhöz köthetők.

Az alábbi táblázat felsorolja a sorozat termékeinek összes szabványos specifikációját. Kérésére személyre szabott megoldások állnak rendelkezésre; Kérjük, bátran forduljon hozzánk további testreszabási követelményekért.

Modell	Termék kép	Rezonancia frekvencia (kHz)	Szabad kapacitás (pF)	Egyenértékű ellenállás (Ω)	Dielektromos veszteség (barna δ)	Üzemi hőmérséklet (°C)	Szubsztrát anyag	Méretek (mm)
FT-11T-7.8A1		7,8±1,0	12000±30% (120 Hz-en)	≤500	≤5%	-20~+70	Sárgaréz	Ø11,0×0,18
FT-11T-9.0A1		9,0±1,0	12000±30% (120 Hz-en)	≤500	≤5%	-20~+70	Sárgaréz	Ø11,0×0,18
FT-12.5T-7.8A1		7,8±0,8	12000±30% (120 Hz-en)	≤300	≤5%	-20~+70	Sárgaréz	Ø12,5×0,19
FT-12T-8.0A1		8,0±1,0	17000±30% (120 Hz-en)	≤300	≤5%	-20~+70	Sárgaréz	Ø12,0×0,18
FT-27T-4.0B1-C25		4,0±0,5	25000/2600±30% (120 Hz-en)	≤500	≤5%	-20~+70	Sárgaréz	Ø27,0×0,44
FT-35T-2.9B1-C30		2,9±0,5	30000/3300±30% (120Hz-en)	≤500	≤5%	-20~+70	Sárgaréz	Ø35,0×0,55
