Stabil aktív piezoelektromos hangjelző elektronikus riasztásokhoz

Cég áttekintése

A Jiangsu Meidi aktív piezoelektromos hangjelző gyártása egyesíti a precíziós oszcillátor-kalibrálást az automatizált kerámia átalakító teszteléssel. Minden egység akusztikai jellemzésnek veti alá a működési feszültségtartományában, és környezeti feszültség-szűrést alkalmaznak a mintavételezett tételeken. A műszaki szakemberek közvetlenül az ügyfelekkel dolgoznak a frekvenciaparaméterek, a feszültségküszöbök és a házméretek finomhangolásában a speciális telepítési forgatókönyvekhez.

Termékleírás

Az aktív piezoelektromos hangjelzők egy beépített oszcillátor áramkört integrálnak egy nagy hatásfokú kerámia átalakítóval, így a névleges feszültségtartományon belüli egyenáramú táplálás azonnal rögzített frekvenciájú hangot ad. Ezeket az önálló alkatrészeket széles körben alkalmazzák füstérzékelőkben, gázriasztókban, ipari figyelmeztető panelekben, orvosi riasztóberendezésekben és autóparkoló érzékelőkben, ahol a hangos, alacsony teljesítményű riasztójelzés kritikus a biztonság szempontjából. Mivel a meghajtó elektronika már a hangjelzőn belül van, a gazdarendszernek nincs szüksége mikrokontroller PWM kimenetére vagy külső jelgenerátorra, ami csökkenti a komponensek számát és egyszerűsíti az áramköri elrendezést.

A piezoelektromos kerámia konstrukció átható hangokat generál, amelyek átvágják a környezeti zajt, így biztosítva, hogy a figyelmeztetések eljussanak a címzettekhez még akusztikailag kihívást jelentő környezetben is. Ellentétben aMágneses aktív hangjelző, amely tekercset és ferromágneses membránt használ az alacsonyabb hangszintű hang előállításához, az aktív piezoelektromos típus magasabb frekvencián működik, jellemzően 2 kHz és 6 kHz között, és kevesebb áramot vesz fel. Ez különösen alkalmassá teszi az akkumulátorral működő berendezésekhez, ahol az energiafogyasztás közvetlenül befolyásolja a szervizintervallumokat.

Oszcillátor áramkör és akusztikus teljesítmény

A belső oszcillátor a piezoelektromos elem rezonanciafrekvenciájára van hangolva, amely egy vékony kerámia korong, amely fém hordozóhoz van kötve. Tápfeszültség alatt az áramkör négyszöghullámú hajtást hoz létre, amely a kerámia kitágulását és összehúzódását idézi elő a rezonanciaponton, így maximalizálja a hangkibocsátást. Mivel az oszcillációs frekvencia mechanikusan rögzített, az aktív piezoelektromos hangjelzés nem alkalmas változó hangmagasságot igénylő alkalmazásokhoz. Többféle hangszínt igénylő kiviteleknél aPasszív piezoelektromos hangjelzővagy aMágneses passzív hangjelzőA mikrokontroller PWM jele által vezérelt nagyobb rugalmasságot kínál.

A hangnyomásszintek általában 80 dB és 100 dB között vannak 10 cm-es távolságban, a ház kialakításától és a meghajtó feszültségétől függően. A robusztus kerámia elem ellenáll a -20 ℃ és +70 ℃ közötti szélsőséges hőmérsékleteknek és a mechanikai vibrációnak, így az aktív piezoelektromos hangjelzők megbízhatóak a zord üzemi körülmények között is. A rendkívül magas környezeti zajhoz egy dedikáltRiasztási csengőa testre szabott akusztikus kamrával még nagyobb teljesítményt biztosíthat.

Változatok és testreszabás

Az aktív piezoelektromos hangjelzők számos feszültséggel állnak rendelkezésre, általában 3 V, 5 V, 12 V és 24 V DC. Az átmenőlyuk-csapos, vezetékes vezeték és panelre szerelhető konfigurációk kielégítik a legtöbb mechanikai követelményt. Kompakt felületre szerelhető kivitelekhez egySMD piezoelektromos passzív hangjelzőhasználható, bár az SMD formájú aktív oszcillátoros verzió a helyszűke miatt kevésbé elterjedt. A nem szabványos rezonanciafrekvenciát, hangmintát vagy tűelrendezést igénylő projekteknél a MEIDI testreszabhatja az oszcillátor paramétereit és a ház geometriáját. A prototípus mintákat akusztikus vizsgálati jelentéssel látják el, így a teljesítmény ellenőrizhető a célszekrényben.

GYIK

Egy aktív piezoelektromos berregő több hangot is kiadhat?

A szabványos aktív berregő egyetlen folyamatos hangot vagy előre beállított váltakozó mintát bocsát ki, ha a rendeléskor meg van adva. A hangszínt a felhasználó nem módosíthatja. Ugyanazon egység több különálló riasztásához megfelelőbb megoldás a külső vezérlésű, mikrokontrollerrel vezérelt passzív hangjelzés.

Mekkora a jellemző áramfelvétel az elektromágneses berregőhöz képest?

A piezoelektromos aktív hangjelzők általában kevesebb áramot vesznek fel, mint az elektromágneses típusok, névleges feszültség mellett gyakran 10 mA alatt. A pontos érték a modelltől és a meghajtás szintjétől függ, de ez a hatékonysági előny népszerűvé teszi az akkumulátorral működő biztonsági berendezésekben.

Hogyan kell kezelni a hangportot összeszerelés közben?

Az elülső nyílásnak akadálytalannak kell maradnia. A nyílásba belépő fluxus, konform bevonat vagy tisztító oldószer nedvesítheti a membránt és csökkentheti a hangkibocsátást. Ha deszka mosásra van szükség, akkor fontolóra kell venni az ideiglenes védőkupak vagy a zárt hangjelzésű változat használatát.

Az alábbi táblázat felsorolja a sorozat termékeinek összes szabványos specifikációját. Kérésére személyre szabott megoldások állnak rendelkezésre; Kérjük, bátran forduljon hozzánk további testreszabási követelményekért.

Modell	Termék kép	Névleges feszültség (VDC)	Üzemi feszültség (VDC)	Hangnyomásszint @10 cm (dB)	Üzemi áram (mA)	Rezonancia frekvencia (Hz)	Üzemi hőmérséklet (℃)	Súly (g)	Méretek (mm)

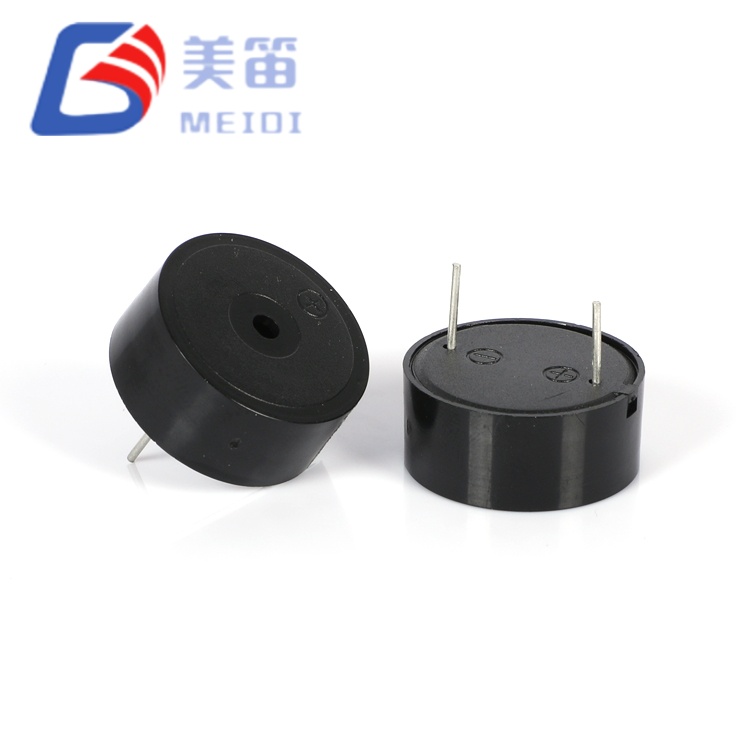

HND-2310E		12	3-24	≥85 @ 3500Hz 12Vp-p	≤4 @ 3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8
HND-2310B		12	3-24	≥85 @ 3500Hz 12Vp-p	≤4 @ 3500Hz 12Vp-p	3500±500	-20~+75	4	Ø22,8×9,8

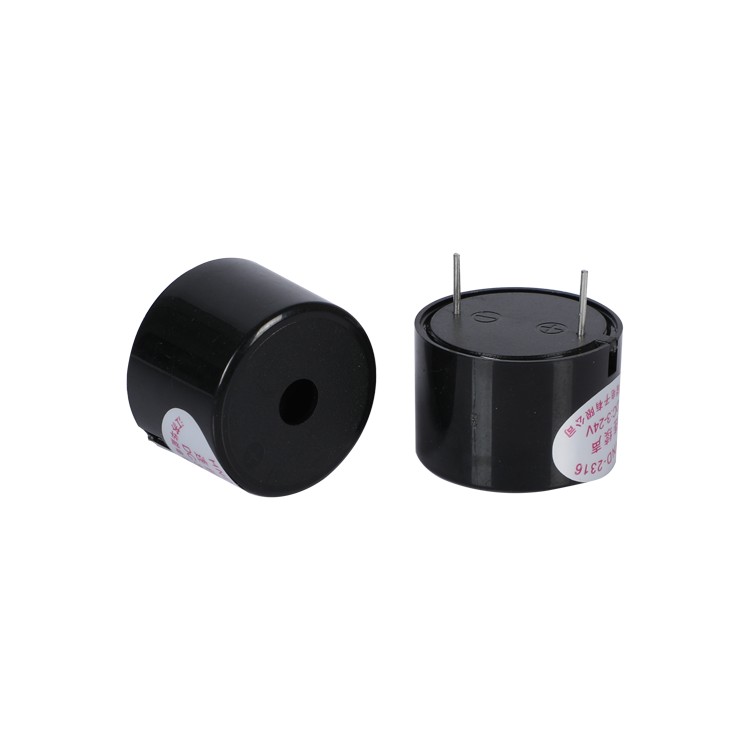

HND-2316		12	3-24	≥90 @ 3000Hz 12Vp-p	≤10 @ 3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0
HND-2316L		12	3-24	≥90 @ 3000Hz 12Vp-p	≤10 @ 3000Hz 12Vp-p	3000±500	-20~+80	5	Ø23,0×16,0

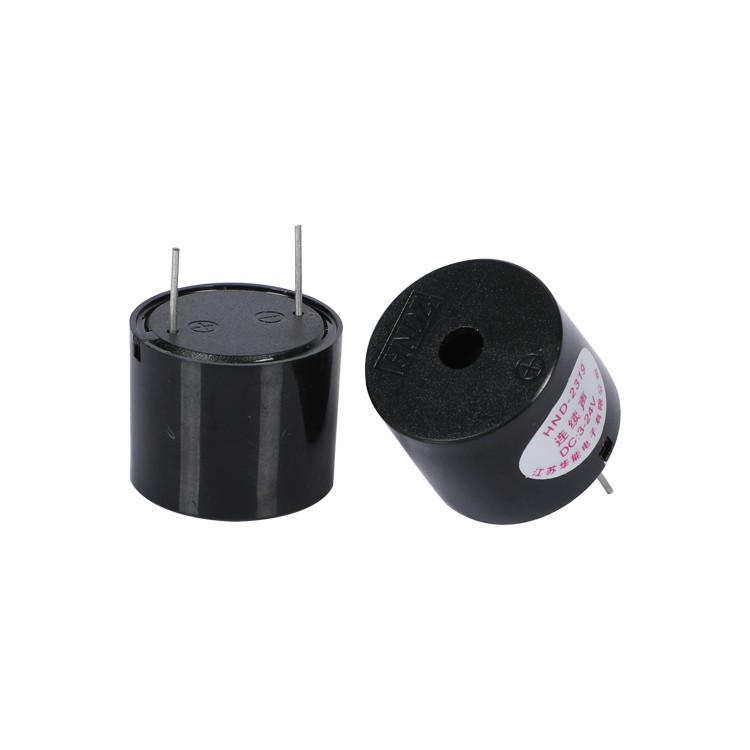

HND-2319		12	3-24	≥90 @ 3700Hz 12Vp-p	≤10 @ 3700Hz 12Vp-p	3700±500	-20~+80	5	Ø23,0×19,0
HND-4216		12	3-24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×16,0

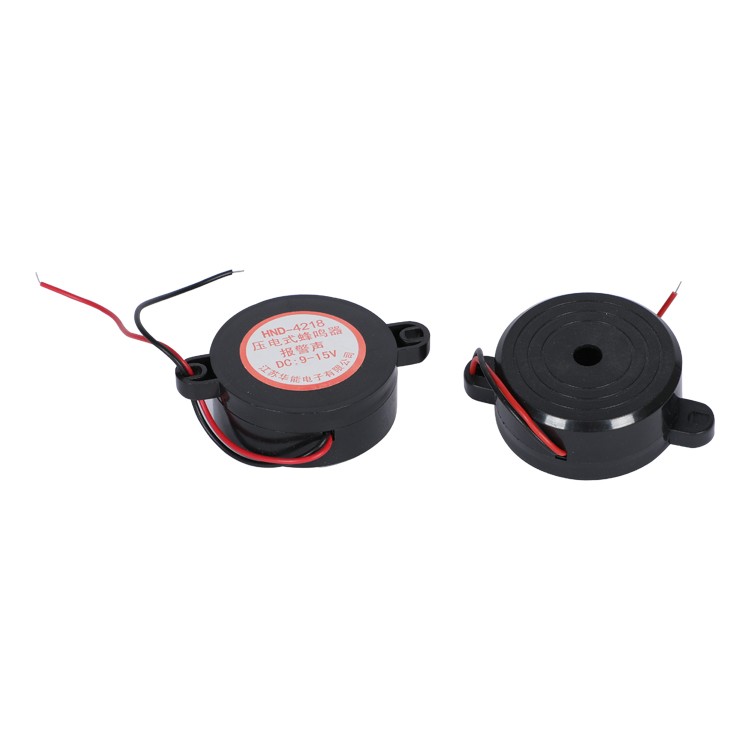

HND-4218		12	3-24	≥90	≤8	2800±500	-20~+80	12	Ø41,8×18,0
