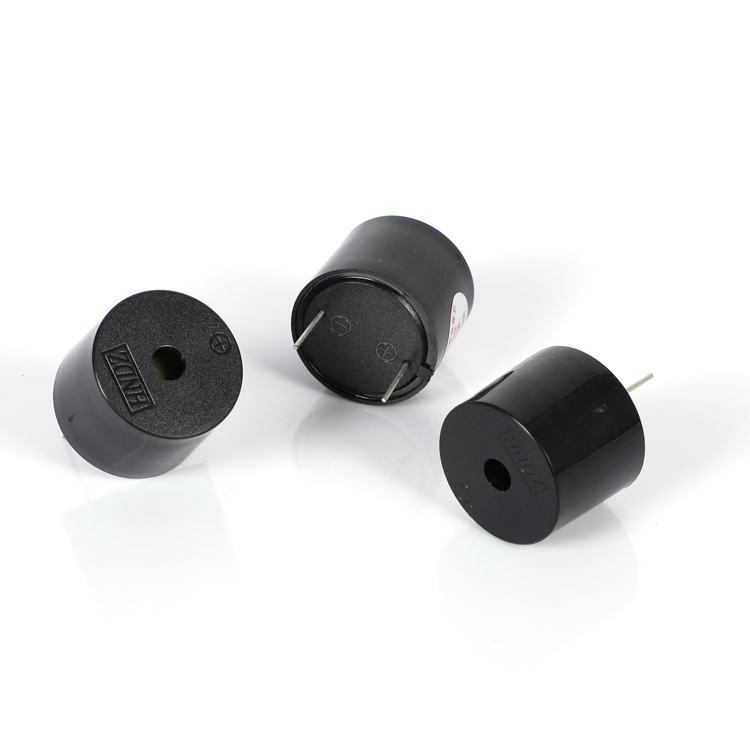

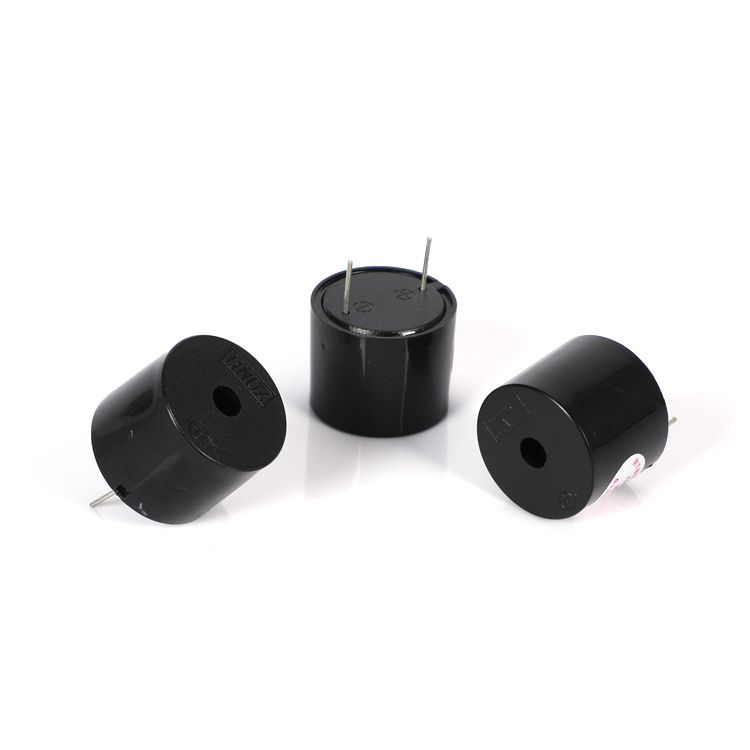

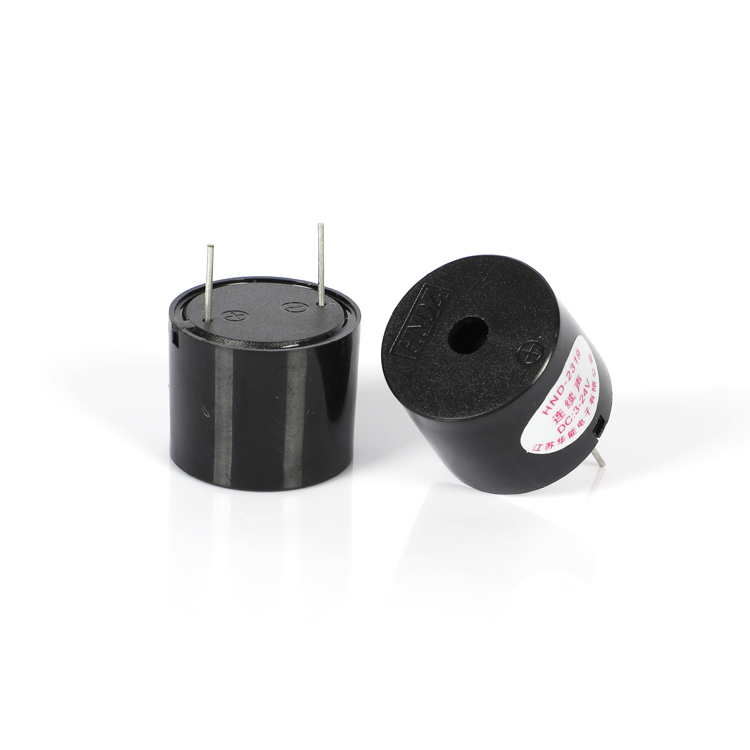

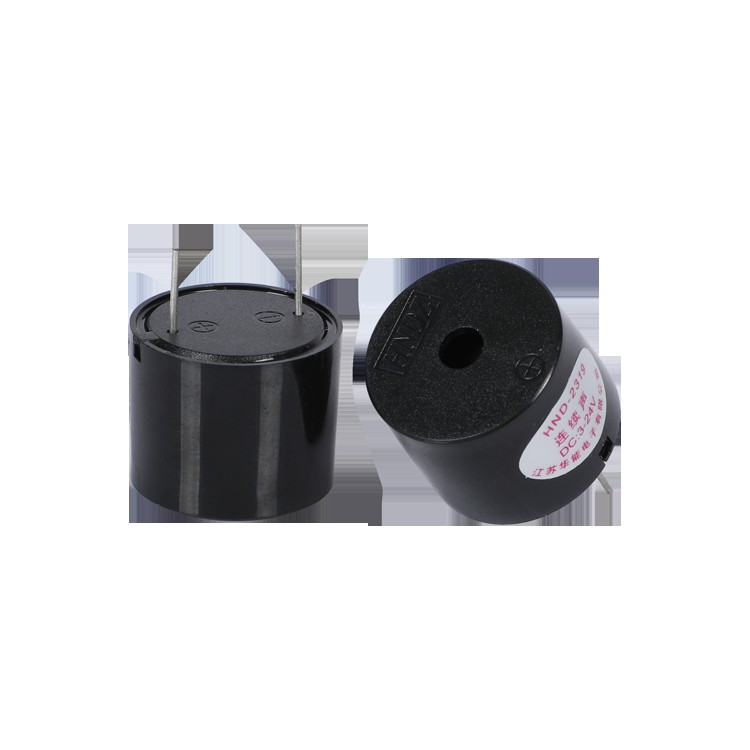

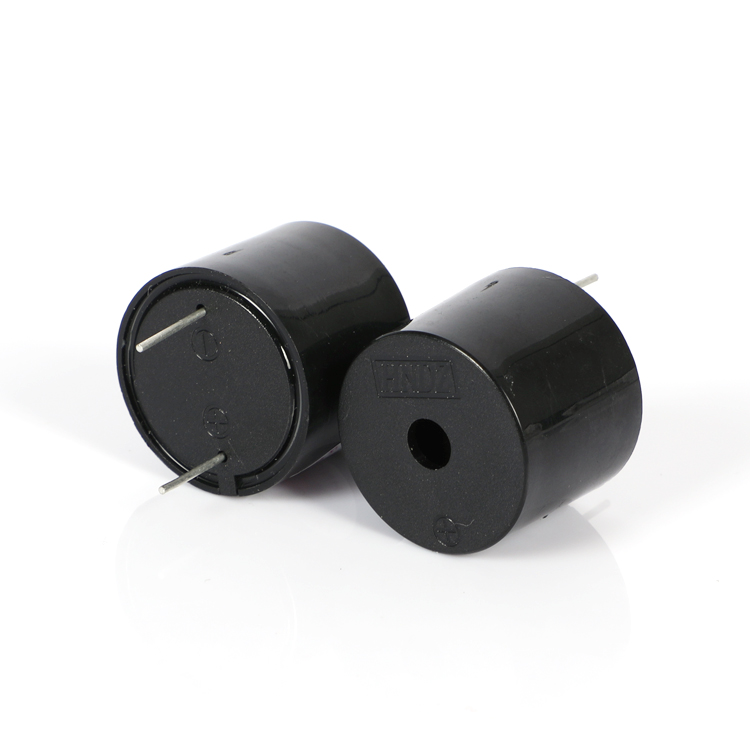

A HND-2319 egy 23 mm átmérőjű aktív piezoelektromos hangjelző integrált meghajtó áramkörrel, fekete ABS karosszériában. A 2319 aktív piezoelektromos hangjelző 3 V-tól 24 V-ig terjedő DC tápellátási tartományban működik, és névleges 3700 Hz-es hang 12V DC névleges feszültség mellett. A magasabb, 19 mm-es ház a 16 mm-es változatokhoz képest ugyanabban az átmérőosztályban, megnövelt akusztikus kamrát biztosít, amely hozzájárul a határozott tónusjellem. Az áramfelvétel a szabvány szerint ≤10mA 12Vp-p, 3700Hz tesztállapot. 5 g tömeggel és az átmenő lyuk alapterületével azonos a HND-2316 sorozathoz ez a hangjelző praktikus választás azoknál a kiviteleknél, amelyek magasabbat igényelnek riasztási frekvencia a PCB elrendezés megváltoztatása nélkül.
Beépített oszcillációs áramkör – a DC feszültség közvetlenül generál 3700 Hz-es hangot
12 VDC névleges, 3–24 VDC működési tartomány
≥90 dB hangkimenet 10 cm-en 12 Vp-p mellett, 3700 Hz négyszöghullám
Áramfelvétel ≤10 mA névleges frekvencián és feszültségen
Φ23 × 19 mm-es fekete ABS ház, átmenő furattal, 5 g
A H2319 Active Piezoelectric Buzzer 3700±500Hz rezonanciafrekvenciára van hangolva. Ez elhelyezi a kimenetét magasabb hallható sávban, mint a 3000 Hz-es HND-2316, így alkalmasabb olyan környezetek, ahol az élesebb, áthatóbb riasztást részesítik előnyben – például a nyitott terű ipari padlók vagy orvosi állomások versengő háttérzajjal. A ±500Hz A tűréssáv lehetővé teszi a normál termelési eltéréseket, miközben a hangot belül tartja következetes észlelési tartomány.
A 19 mm-es házmagasság nagyobb belső üreget hoz létre, mint a 16 mm-es változat. A piezoelektromos berregő kialakításban az üreg térfogata hatással van a Helmholtzra a zárt légtömeg rezonanciáját, és befolyásolhatja mind a hangnyomásszintet és frekvencia alakítás. Míg a HND-2319 és a HND-2316 ugyanazon a 23 mm-en osztozik membránátmérő, a HND‑2319 kiegészítő belső térfogata eltolja a akusztikus impedancia jellemzői, amelyek hozzájárulnak a különálló hangkimenethez.
Mindkét modell azonos tűtávolsággal és nyomtatott áramköri alapterülettel rendelkezik, ami lehetővé teszi a tervezők számára a különböző frekvenciák értékelésére táblaváltás nélkül. Az 5g tömeg az kezelhető szabványos átmenő furatú forrasztásokhoz normál működés mellett rezgésszintek.
| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos aktív hangjelző | — |
| Névleges feszültség | 12 VDC | — |
| Üzemi feszültség | 3–24 VDC | — |
| Rezonancia frekvencia | 3700 ± 500 Hz | — |
| Hangkimenet 10 cm-en | ≥90 dB | 3700 Hz négyszöghullám, 12 Vp-p |
| Jelenlegi fogyasztás | ≤10 mA | 3700 Hz négyszöghullám, 12 Vp-p; A tesztjelentés fejléce eltérő referenciaértéket tartalmazhat – lásd a Tesztjelentés összefoglalóját |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |
| Méretek (átmérő × magasság) | Φ23 ± 0,5 × 19 ± 0,3 mm | Csak test; rajzi tűrés ±0,5 mm, hacsak nincs előírva |
| Súly | 5 g | — |
| Ház anyaga | Fekete ABS | — |
| Kapacitancia | 12 ± 40% nF | Referenciaérték specifikáció fejlécenként; mintánként nem ellenőrzött |
| Szerelés típusa | Átmenő lyuk | Hullám / kézi forrasztás |
Ipari gépek állapotjelzői, ahol 3700 Hz-es riasztás csökkenti az alacsony frekvenciájú háttérzajt
Orvosi megfigyelő berendezés, amely különálló, a 3000 Hz-es készülékhangoktól elkülönített hangriasztást igényel
Biztonsági riasztópanelek és beléptető rendszerek átmenő nyílású PCB szereléssel
Gépjármű-műszerfali figyelmeztetések (ajtónyitó hangjelzések, fényszóró-emlékeztetők) 12V DC tápellátással
12-24V DC buszon működő szünetmentes tápegységek és áramelosztó egységek
Fogyasztói készülékek és árusító berendezések, amelyek magasabb hangú visszajelzési hangot élveznek
A 2319 Active Piezoelectric Buzzer a MEIDI Jiangsu-i gyártóüzemében kerül összeszerelésre, ahol a gyártás Az áramlás magában foglalja az ABS ház fröccsöntését, piezo membrán ragasztást, PCB összeszerelést a meghajtó áramkör, és a burkolat végső ultrahangos hegesztése vagy mechanikus rögzítése. Az automatizált tesztállomások ezután hangnyomásszintet, rezonanciafrekvenciát és áramerősséget mérnek fogyasztás minden egységre a megadott 12Vp-p, 3700Hz feltételek mellett.
Minden egyes gyártási tételből mintát vesznek egy hét elemből álló megbízhatósági sorrend alapján: páratartalom, magas hőmérsékletű tárolás, alacsony hőmérsékletű tárolás, hőciklus, cseppteszt, vibráció tartósság és forrasztási hőállóság. A tesztparaméterek a HND‑2319-hez igazodnak 3700 Hz-es frekvencia és 19 mm-es ház specifikáció. Ezek a tesztek a MEIDI ISO9001 szabványának részét képezik minőségbiztosítási rendszert, és úgy tervezték, hogy igazolják a teljesítmény stabilitását a környezeti feltételek mellett a szállítás, a tárolás és a végfelhasználás során jellemző feszültségek.
A HND-2319 modellhez tízmintás vizsgálati jelentés áll rendelkezésre. A tesztet elvégezték 12 Vp-p négyszöghullámmal 3700 Hz-en. A mért SPL értékek 99 dB és 105 dB, mindegyik meghaladja a ≥90 dB minimumot. Az áramerősség értéke 5,00 mA és 5,33 mA, ami a paramétertáblázatban szereplő ≤10 mA előírás alatt van. A frekvencia mérések 3620 Hz és 3780 Hz közé esnek, a 3700±500Hz-es ablak. A méretellenőrzések igazolják a betartást Φ23×19mm tervezési tűrések.
Megjegyzés: A tesztjelentés fejléce ≤15mA áramkorlátra hivatkozik, amely eltér a termékparaméter-táblázatban megadott ≤10mA értéktől. A helyesért a megrendelésére vonatkozó aktuális specifikációt, lépjen kapcsolatba a MEIDI-vel követelményeknek. A mintaadatok a tipikus eloszlást illusztrálják, de nem garantált teljesítménytartományt alkotnak.
| Minta | SPL (dB) | Áram (mA) | Frekvencia (Hz) | Átmérő (mm) | Magasság (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Következtetés: PASS. A megjelenés, a polaritás és a szalag iránya megfelel a specifikációnak.
1. Szigorúan a 3–24 VDC tartományon belül működjön. Ezt meghaladó feszültség okozhat a belső rezgőkör maradandó károsodása.
2. Ez a termék nincs lezárva. Kerülje a víz, folyasztószer maradványok vagy ragasztóanyag bejutását a hangporton keresztül, ami megváltoztathatja a frekvenciaválaszt és csökkentheti a kimenetet.
3. A korrozív gázoknak vagy magas páratartalomnak való kitettség károsíthatja a piezo elemet és sárgaréz érintkezők idővel. Tárolja és kezelje ellenőrzött környezetben.
4. A hangnyomás szintje a tápfeszültségtől és a forrás áramerősségétől függ. Győződjön meg arról, hogy a meghajtó áramköre elegendő áramot szolgáltat terhelés alatt.
5. Tartsa szabadon az elülső akusztikus portot. Akadályok, terelőelemek vagy szorosan a felszerelt burkolatok csökkentik az SPL-t és eltolják az effektív frekvenciát.
6. A nedvesség elkerülése érdekében az összeszerelésig az eredeti, szárított csomagolásban tárolja abszorpció és csap oxidáció.
1. Miben különbözik a HND-2319 a HND-2316-tól a MEIDI termékcsaládban?
A 2319 Active Piezoelectric Buzzer 3700±500 Hz-re van hangolva, 19 mm-es házmagassággal, míg a HND‑2316 3000±500 Hz-en működik 16 mm-es magassággal. Mindkettő azonos 23 mm átmérőjű, 12 VDC névleges, 3–24 VDC működési feszültséggel rendelkezik hatótávolság és az átmenő furat alapterülete. Az elsődleges különbség a gyakoriság sáv és függőleges távolság.
2. Mi a jelentősége a 3700 Hz-es rezonanciafrekvenciának?
A 3700 Hz-es hang a 3000 Hz-nél magasabb hallható sávot foglal el, így érzékelhetően élesebb. Ez előnyös lehet zajos környezetben vagy olyan alkalmazásokhoz, ahol több berregőnek külön frekvenciaelválasztásra van szüksége. Frekvencia sweep adatok kérésre rendelkezésre állnak.
3. Miért mutat a tesztjelentés ≤15 mA áramot, míg a paramétertáblázat ≤10 mA-t?
A tesztjelentés fejléce (≤15mA) és a termék közötti eltérés paramétertáblázat (≤10mA) a dokumentáció inkonzisztenciája. Mért minta az értékek folyamatosan 5mA körül mozognak. Lépjen kapcsolatba a MEIDI-vel a helyesség megerősítéséhez beszerzésének specifikációja.
4. Milyen függőleges távolságra van szükség a HND-2319-hez?
A test magassága 19,0±0,3 mm. További helyet kell hagyni átmenő furatú ólomkiemelkedés és forrasztószalagok. Részletes mechanikai rajzok a MEIDI-től szerezhetők be.
5. Cserélhetem a HND-2319-et egy meglévő HND-2316 lábnyomra?
Igen. A csapok távolsága és a nyomtatott áramköri lap furatmintája megegyezik. Az egyetlen fizikai változás a 3 mm-es magasságnövekedés. Ellenőrizze, hogy a burkolata csere előtt alkalmazkodik a magasabb profilhoz.
6. Miért használ a tesztjelentés négyzethullámot az aktív berregőhöz?
A HND-2319 beépített oszcillációval rendelkező egyenáramú működésre készült. A 12Vp-p négyszöghullám a szabványos jellemzési feltétel a vizsgálati jelentésben használt. Az egyenáramú meghajtó teljesítményadatai külön állnak rendelkezésre.
Teljes adatlapokhoz, frekvenciajellemző görbékhez, áramerősséghez specifikáció pontosítása, vagy NYÁK alaprajzi rajzai a HND‑2319, lépjen kapcsolatba a MEIDI-vel az alkalmazás részleteivel. A műszaki támogatás általában egy munkanapon belül válaszol.
