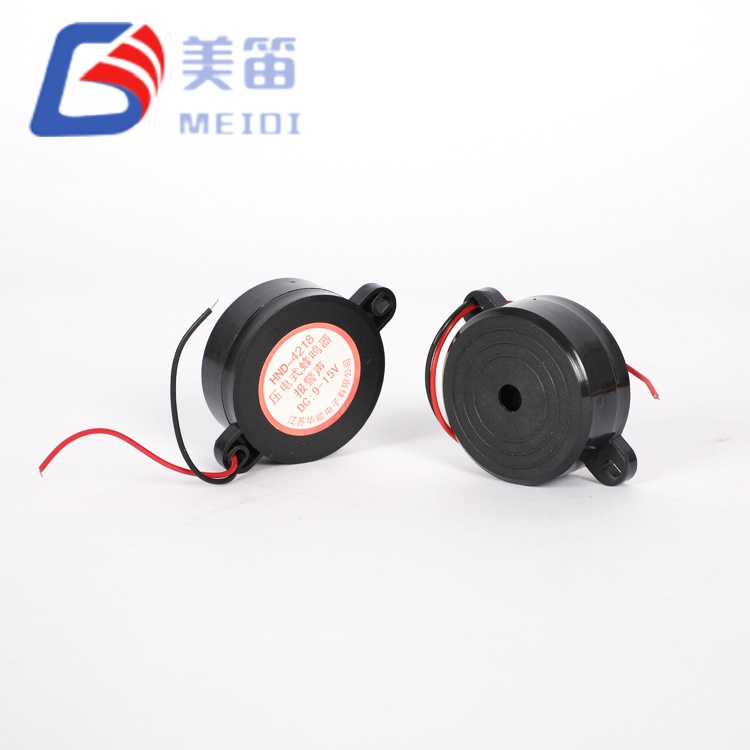

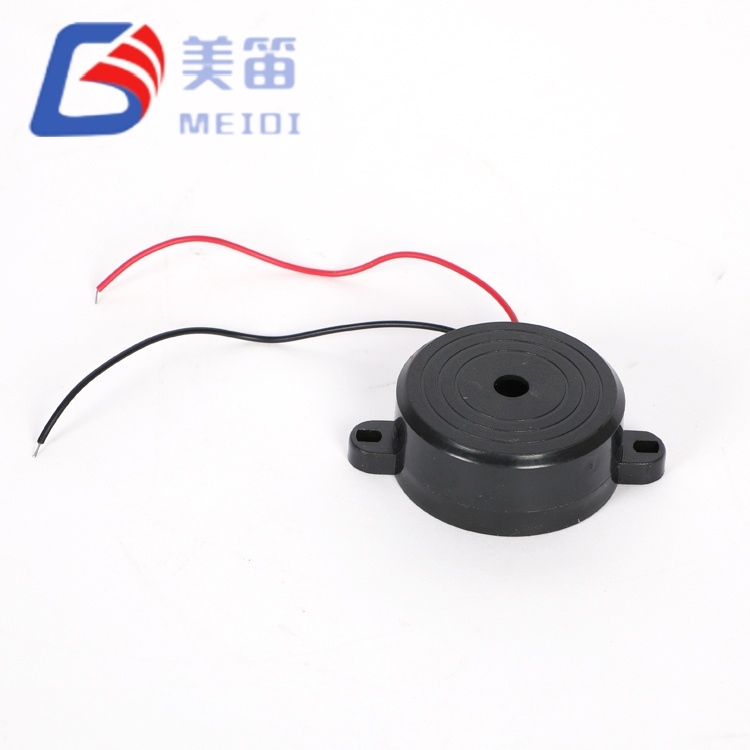

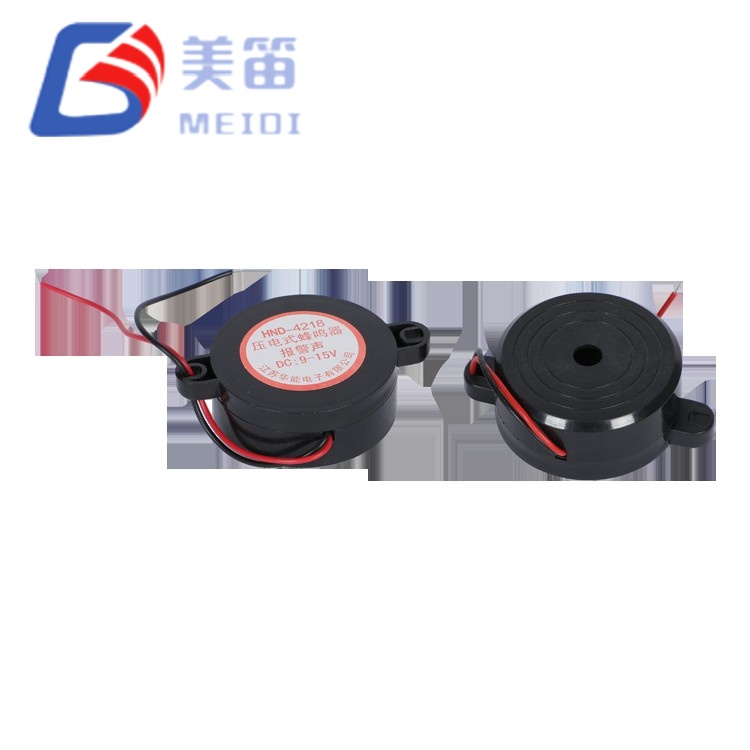

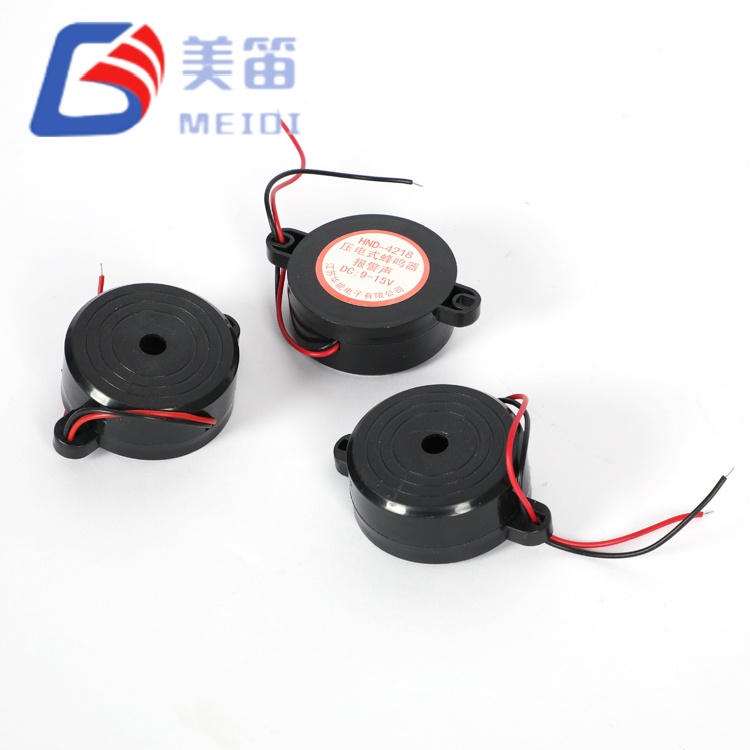

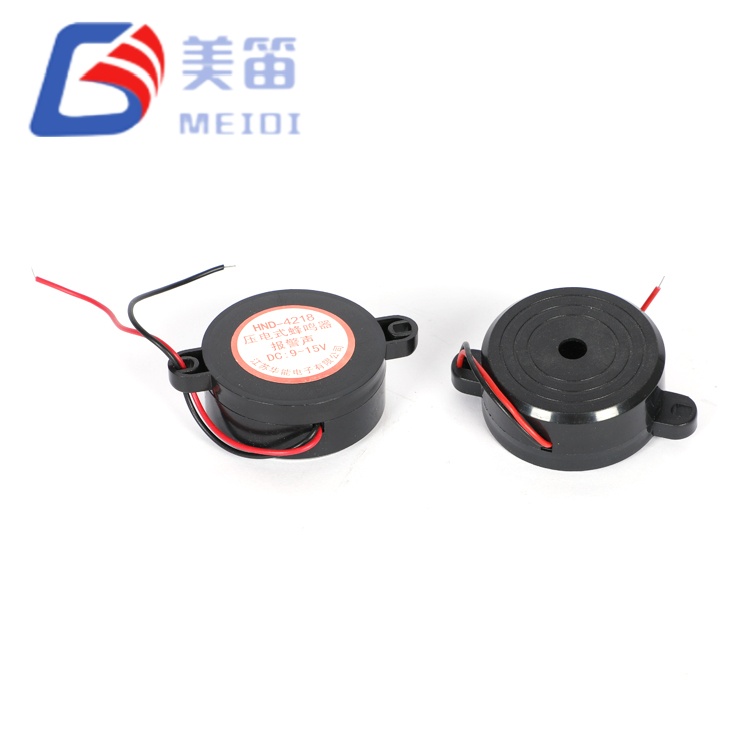

A HND-4218 egy 42 mm átmérőjű aktív piezoelektromos hangjelző beépített oszcillációs áramkörrel, fekete ABS burkolatban van elhelyezve. Egyenáramú feszültség közvetlen alkalmazása a 3 V és 24 V közötti tartományban névleges 2800 Hz-es hangjelzést generál, így nincs szükség külső jelforrásra. A 23 mm-es osztályú hangjelzőkhöz képest nagyobb sugárzófelülete hozzájárul a hangnyomáshoz névleges vezetési körülmények között 10 cm-es magasságban legalább 90 dB. Ez az átmenő lyuk alkatrész általában ipari vezérlőpanelekhez, autóipari figyelmeztető jelzőlámpákhoz, orvosi eszközökhöz választják riasztások és biztonsági rendszer jelzők, ahol hangos, következetes hangra van szükség.
Beépített oszcillációs áramkör – Az egyenáramú feszültség közvetlenül ad hangot
12 VDC névleges, 3–24 VDC működési tartomány
8 mA áramfelvétel specifikációnként
2800 ± 500 Hz rezonanciafrekvencia
42 × 18 mm-es ABS ház, átmenő furatú rögzítés
Integrált meghajtó áramkör – közvetlenül fogadja az egyenfeszültséget, és anélkül ad ki 2800 Hz-es hangot külső oszcillátor alkatrészek
A 42 mm-es membrán merev ABS-testben van elhelyezve – nagyobb effektív sugárzási területet biztosít, mint tipikus 23 mm-es zümmögők, amelyek nagyobb hangkimenetet támogatnak nyitott felületű rögzítés esetén
Széles ellátási tartomány – 3V-tól 24V DC-ig működik, alkalmas elemes és ipari feszültségű síntervek
Hullámforrasztással (260°C) és kézi forrasztással (350°C) kompatibilis, 2-3 hőfokig ciklusok specifikáció szerint
| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos aktív hangjelző | — |
| Névleges feszültség | 12 VDC | — |
| Üzemi feszültség | 3–24 VDC | — |
| Rezonancia frekvencia | 2800 ± 500 Hz | — |
| Hangkimenet 10 cm-en | Min. 90 dB | 12 Vp-p négyszöghullám, 2800 Hz, 10 cm (vizsgálati protokollonként); Az egyenáramú meghajtó SPL-értékei kérésre rendelkezésre állnak |
| Jelenlegi fogyasztás | 8 mA (tip.) | Névleges feszültségen tesztelve; az egyedi vizsgálati jelentések ≤8mA-t jelezhetnek |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos működés |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |

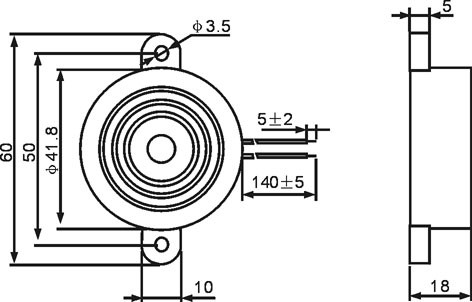

| Méretek (átmérő × magasság) | 42 × 18 mm | Csak test; rajzi tűrések ±0,5 mm, hacsak nincs másképp megadva |
| Súly | 12 g | — |
| Ház anyaga | Fekete ABS | — |
| Szerelés típusa | Átmenő lyuk | Hullámos vagy kézi forrasztás |
| Módszer | Hőmérséklet | Idő | Max ciklusok |
| Hullámforrasztás ★ | 260 ± 5 ℃ | 4-6 s | 2–3 |
| Kézi forrasztás | 350 ± 10 ℃ | 2-5 s | 2–3 |
★ Ajánlott eljárás mennyiségi gyártáshoz
Ipari vezérlőpanelek és gép állapotjelzők
Gépjárművek hangos figyelmeztetései (biztonsági öv-emlékeztetők, parkolóérzékelő figyelmeztetések)
Orvosi eszközök riasztói (betegmonitorok, infúziós pumpák)
Biztonsági rendszer jelzők és tűzjelzők
Szünetmentes tápegység (UPS) hibajelzései
Nyilvános információs kijelzők és kioszk hangjelzések
A MEIDI a 4218 Active Piezoelectric Buzzer-t a Jiangsu-i gyártóbázisán gyártja, amely automatizált összeszerelést biztosít. vonalak piezoelektromos hangjelzőkhöz, házon belüli fröccsöntés ABS-házakhoz, és dedikált akusztikus tesztállomások. Minden gyártási tétel megbízhatósági ellenőrzési protokollon megy keresztül, amely magában foglalja a nedvességnek való kitettséget, a magas/alacsony hőmérsékletű tárolást, a termikus ciklust, a csepptesztet, rezgésállóság és forrasztási hőállóság – mindezt a HND-4218 specifikációinak megfelelően hajtják végre.
Minőségirányítási rendszerünk ISO9001 szerint működik, bejövő anyagvizsgálattal, folyamat közbeni felügyelet és 100%-os végső akusztikai tesztelés a szállítás előtt. A mennyiségi beszerzéshez, tételspecifikus vizsgálati adatokat tudunk szolgáltatni, beleértve az SPL frekvenciaválasz görbéit és az áramerősséget fogyasztási nyilvántartás.

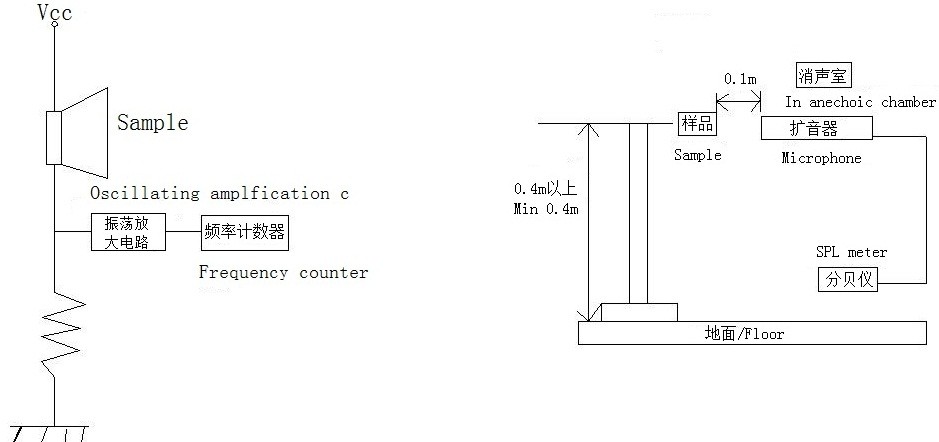

A következő adatok a HND-4218 specifikációt tükrözik. Termékspecifikus tesztjelentés a következővel: minta mérési adatok kérésre rendelkezésre állnak. A tesztprotokoll 12Vp-p négyzetet alkalmaz hullám 2800 Hz-en, 10 cm-en mérve. Az egyenáramú meghajtó jellemzéséhez forduljon a MEIDI-hez mérnöki támogatás.
| Tétel | Specifikáció |
| Hangnyomásszint | Min. 90 dB |
| Frekvencia | 2800 ± 500 Hz |
| Jelenlegi | 8 mA (tipikus) |
| Méretek | 42 × 18 mm |
A teljes HND-4218 vizsgálati jelentéshez vagy a megbízhatósági vizsgálati adatokhoz küldjön be műszaki érdeklődést.
1. Csak a 3–24 VDC tartományban üzemeltesse. Az ezen a tartományon kívüli feszültség károsíthatja a belsőt oszcillátor vagy piezo elem.
2. Ez a hangjelző nincs lezárva. Kerülje a víz, folyasztószer maradványok vagy ragasztóanyag bejutását a hangon keresztül port, amely megváltoztathatja a frekvenciát és csökkentheti a kimenetet.
3. A korrozív gázoknak (pl. H2S, SO₂) vagy a magas páratartalomnak való hosszan tartó expozíció ronthatja a sárgaréz hordozó és elektróda csatlakozások.
4. A hangnyomás szintje a tápfeszültségtől és a forrás áramerősségétől függ. Ezt ellenőrizd a meghajtó áramkör elegendő áramot tud leadni terhelés alatt.
5. Tartsa távol az elülső akusztikus csatlakozót az akadályoktól. Még a részleges eltömődés is csökkenti az SPL-t és eltolja az észlelt frekvenciát.
6. Tárolja az eredeti, szárított csomagolásban, hogy megakadályozza a nedvesség felszívódását és a tű oxidációját forrasztás előtt.
1. Kell-e a HND-4218 külső oszcillátor áramkör?
Nem. A 4218 Active Piezoelectric Buzzer egy aktív piezoelektromos hangjelző beépített oszcillációs áramkörrel. A névleges tartományon belüli egyenfeszültség alkalmazása közvetlenül 2800 Hz-es hangot ad.
2. Mi az a minimális feszültség, amelyen a hangjelző megbízhatóan fog működni?

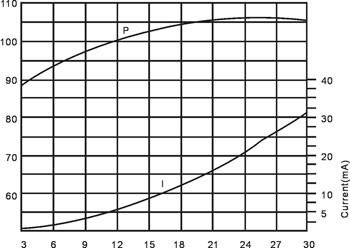

A megadott üzemi feszültség tartomány 3VDC és 24VDC között van. A készülék 3VDC-n fog működni; azonban a hangnyomás szintje növekszik az alkalmazott feszültség hatására. Alacsony feszültségű teljesítményhez görbék, forduljon a MEIDI-hez az alkalmazás jellemzési adataiért.
3. Használható ez a hangjelző kültéri vagy magas páratartalmú környezetben?
A HND-4218 nyitott szerkezetű, és nem vízálló vagy magas páratartalomra tervezték alkalmazások. Nedvességnek, páralecsapódásnak vagy korrozív légkörnek való kitettség okozhatja teljesítménysodródás. Környezetvédelmi szempontból védett telepítés esetén tekintse át az alkalmazással kapcsolatos megjegyzéseket vagy vegye fel a kapcsolatot a MEIDI-vel az alternatív tömítési lehetőségekért.
4. Milyen forrasztási módszert ajánlunk ehhez az átmenő lyukas hangjelzőhöz?
Hullámforrasztás 260°C-on 4-6 másodpercig az ajánlott módszer a volumengyártáshoz. A kézi forrasztás 350°C-on 2-5 másodpercig szintén elfogadható. Korlátozza a hőterhelést a 2-3 ciklus az előírtak szerint a ház deformációjának elkerülése érdekében.
5. A kimeneti frekvencia rögzített, vagy a feszültség függvényében változik?
A belső oszcillátor 2800 Hz körüli stabil frekvenciát tart fenn az egész működés során feszültségtartomány. Míg az SPL a feszültség és a terhelés függvényében változik, a frekvenciaeltolás minimális a megadott ellátási tartományon belül.
6. Miért használ a tesztprotokoll 12Vp-p négyzethullámot egy aktív hangjelzőhöz?
A 12 Vp-p négyszöghullám 2800 Hz-en a standard jellemzési feltétel specifikáció konzisztenciája. A HND-4218 belsővel 12 VDC működésre van méretezve meghajtó; Egyenáramú teljesítményadatok kérésre rendelkezésre állnak.
A teljes adatlap, mechanikai rajzok, SPL frekvencia válasz görbék kéréséhez, vagy a HND‑4218 megbízhatósági vizsgálati adatait, lépjen kapcsolatba a MEIDI-vel az alkalmazással követelményeknek. A műszaki támogatás általában egy munkanapon belül válaszol.
