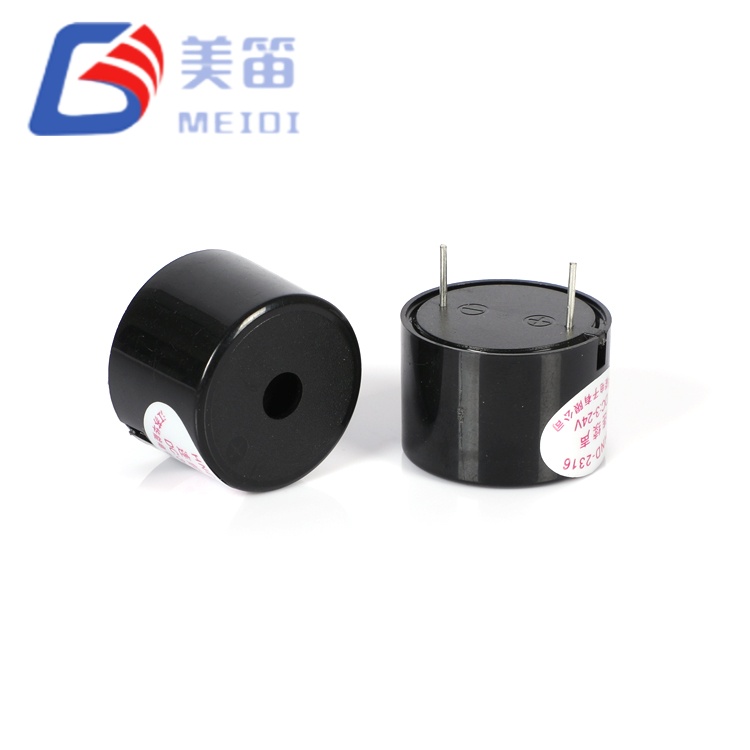

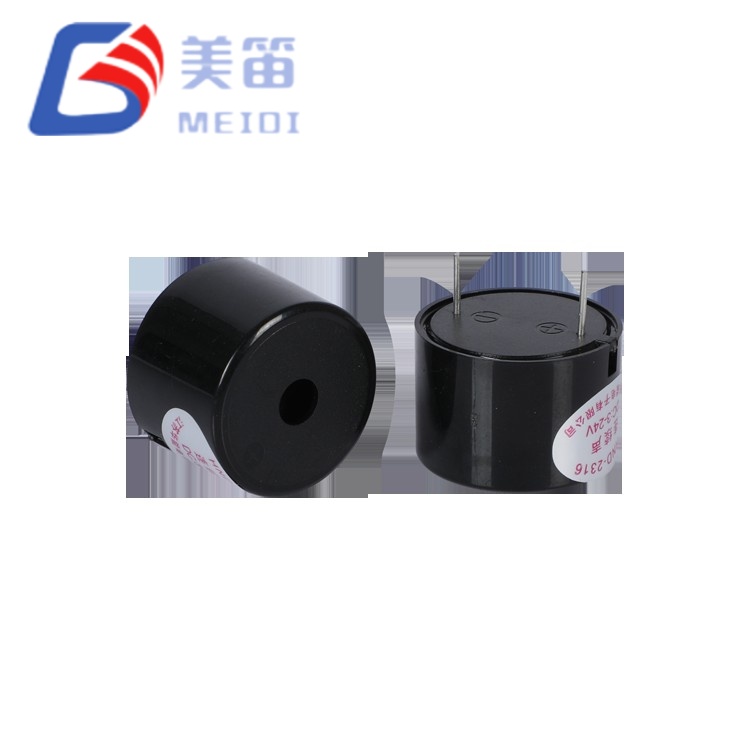

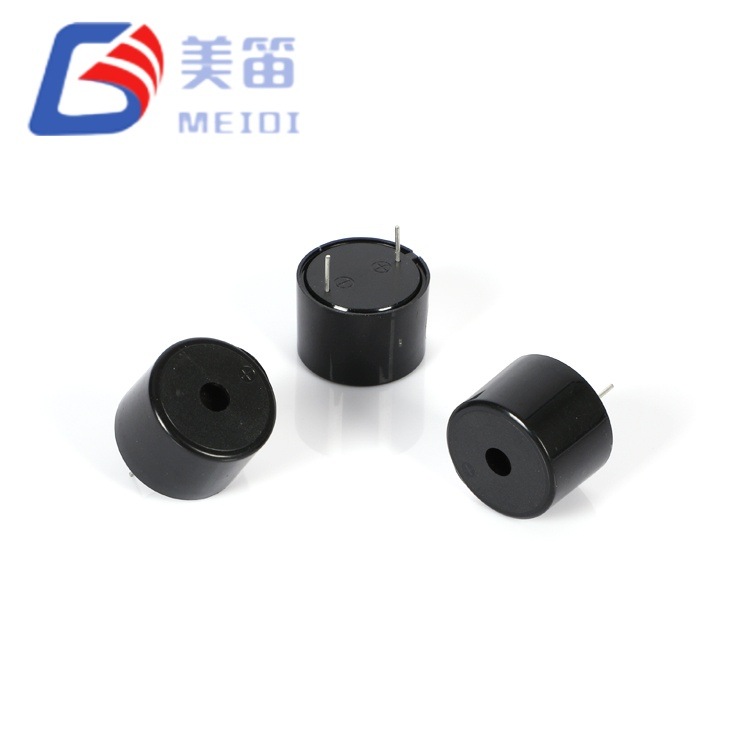

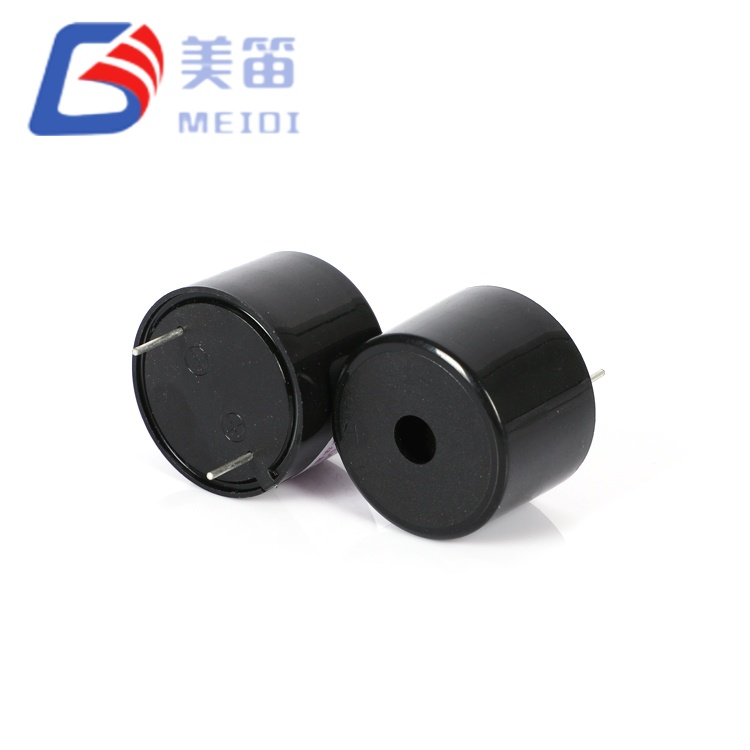

Azon berendezések esetében, amelyek már rendelkeznek egyenáramú tápsínnel, a 2316 Active Piezoelectric Buzzer önálló, hangos riasztási megoldást kínál, amelyhez nincs szükség külső audio-illesztőprogramra vagy jelgenerátorra. A fekete ABS ház belsejében – 23 mm átmérőjű és 16 mm magas – egy Φ23 mm-es piezo membrán párosul egy beépített oszcillációs áramkörrel. Bármilyen 3 V és 24 V DC közötti feszültség alkalmazása azonnal 3000 Hz-es hangot eredményez. A névleges 12 VDC tápfeszültség mellett a hangnyomásszint eléri a 10 cm-es távolságban legalább a 90 dB-t, miközben az áramfelvétel 10 mA alatt marad. Az egység súlya 5 g, és szabványos átmenőlyukú csapokon keresztül szerelhető fel, így egyszerűen beépíthető hullámforrasztott vagy kézzel összeszerelt táblákba.
Beépített oszcilláció – Az egyenáramú feszültség közvetlenül 3000 Hz-es hangot állít elő
12 VDC névleges, 3–24 VDC működési tartomány
≥90 dB SPL 10 cm-en, ≤10 mA fogyasztás meghatározott vizsgálati körülmények között
Φ23,0 × 16,0 mm-es átmenő furatú csomag, 5g
Folyamatos működés -20 ℃ és +80 ℃ között
A 2316 Active Piezoelectric Buzzer belső áramköre egy önoszcilláló topológia, amely gerjeszti a piezoelektromos membrán a mechanikai rezonanciáján. Csak a tervezőnek kell 3–24 V közötti egyenfeszültséget biztosítson; a fedélzeti IC kezeli a frekvenciagenerálást és meghajtó hullámforma alakítása. Így nincs szükség külső óraforrásra és leegyszerűsíti a PCB-elrendezést.

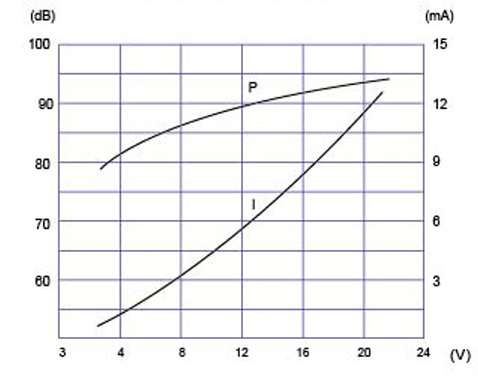

Az áramfelvétel ≤10mA-en van megadva 12Vp-p négyszöghullámmal mérve 3000 Hz-en, és egyenáramú működés közben a tényleges fogyasztás általában 6 mA alá esik, amint az látható a tesztjelentésben. A széles tápfeszültség tolerancia lehetővé teszi az akkumulátor feszültség csökkenését, szabályozatlan adapterek és ipari busz ingadozások a hangszín befolyásolása nélkül stabilitás.
A forrasztáshoz mind a hullámos (260℃, 4-6s), mind a kézi (350℃, 2-5s) módszer használható kompatibilis, maximum 2-3 hőciklussal. Az ajánlott távolság között a ház és a forrasztófürdő 2,0 mm.
| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos aktív hangjelző | — |
| Névleges feszültség | 12 VDC | — |
| Üzemi feszültség | 3–24 VDC | — |
| Rezonancia frekvencia | 3000 ± 500 Hz | — |
| Hangkimenet 10 cm-en | ≥90 dB | 3000 Hz négyszöghullám, 12 Vp-p |
| Jelenlegi fogyasztás | ≤10 mA | 3000 Hz négyszöghullám, 12 Vp-p; specifikáció ≤10mA; A tesztjelentés fejlécében ≤15mA lehet – lásd a tesztjelentést |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |

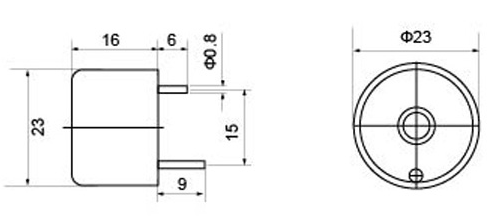

| Méretek (átmérő × magasság) | Φ23 ± 0,5 × 16 ± 0,3 mm | Csak test; rajzi tűrés ±0,5 mm, hacsak nincs előírva |
| Súly | 5 g | — |
| Ház anyaga | Fekete ABS | — |
| Kapacitancia | 12 ± 40% nF | Referenciaérték specifikáció fejlécenként; mintánként nem ellenőrzött |
| Szerelés típusa | Átmenő lyuk | Hullám / kézi forrasztás |
A HND-2316 minden egyes gyártási tételéből mintát vesznek a következő hét cikkből megbízhatósági sorrend. A feltételek részét képezik a MEIDI ISO9001 minőségi tervének és úgy tervezték, hogy reprezentálják a szállítás során fellépő környezeti igénybevételeket, tárolás és üzemeltetés.
| Tesztelem | Állapot | Elfogadási kritériumok |
| Nedvesség | 50 ± 5 ℃, 90–95% relatív páratartalom, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Magas hőmérséklet | +80 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Alacsony hőmérséklet | -30 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Hőmérséklet kerékpározás | -30 ℃ ↔ +80 ℃, 30 perc várakozás, 5 ciklus | A helyreállítás után minden specifikáció teljesült |
| Csepp | 75 cm - 10 mm keményfa, 3 csepp | A megjelenés és az elektromos teljesítmény ellenőrizve |
| Rezgés | 10–55 Hz, 1,0 mm egyetlen amplitúdó, XYZ tengelyek, összesen 0,5 óra | Nincs mechanikai vagy elektromos károsodás |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm a test és a forrasztás közötti távolság | A méretek és a teljesítmény megfelel a specifikációnak |
A 2316 Active Piezoelectric Buzzer a MEIDI Jiangsu-i gyártóhelyén épült, ahol automatizált sorok fogantyú piezo elemek ragasztása, PCB összeszerelés, házzárás és végső akusztika tesztelés. Minden egység átmegy egy sorvégi ellenőrzésen, amely rögzíti az SPL-t, a frekvenciát és áram 12Vp-p, 3000Hz. Az adatokat a nyomon követhetőség érdekében naplózzuk. A folyamat közbeni ellenőrzések közé tartozik a bejövő anyagok ellenőrzése, a forrasztási csatlakozás ellenőrzés, és időszakos megbízhatósági mintavétel a protokoll szerint fentebb leírtak szerint.
Több mint egy évtizedes csengőgyártási tapasztalattal a MEIDI fenntartja a havi 50 millió darabot meghaladó kapacitás a termékvonalain keresztül, házon belüli formagyártás és kerámiafeldolgozás támogatja. Ez a függőleges Az integráció segít biztosítani a stabil ellátást és a konzisztens tételminőséget prototípus-mennyiséget és nagy volumenű szállítást egyaránt igénylő ügyfelek.
Egyenáramú gép állapotjelző panelek a gyárakban, amelyek 12 V-os vagy 24 V-os buszon működnek.
Orvosi eszközök, például betegmonitorok vagy infúziós pumpák, ahol egyszerű Egyenáramú figyelmeztető hangra van szükség további jelvezetékek nélkül.
Biztonsági riasztó kezelők és beléptető vezérlők átmenő nyílású PCB szerelvénnyel.
Az autók utasterének visszajelzői (ajtónyitási hangjelzés, biztonsági öv figyelmeztetés) áramellátása 12V-os akkumulátorsín.
Hordozható tesztműszerek, amelyek 3,7 V-os Li-ion celláról működnek, és a széles feszültségtartomány az akkumulátor lemerülése közbeni hallhatóság fenntartása érdekében.

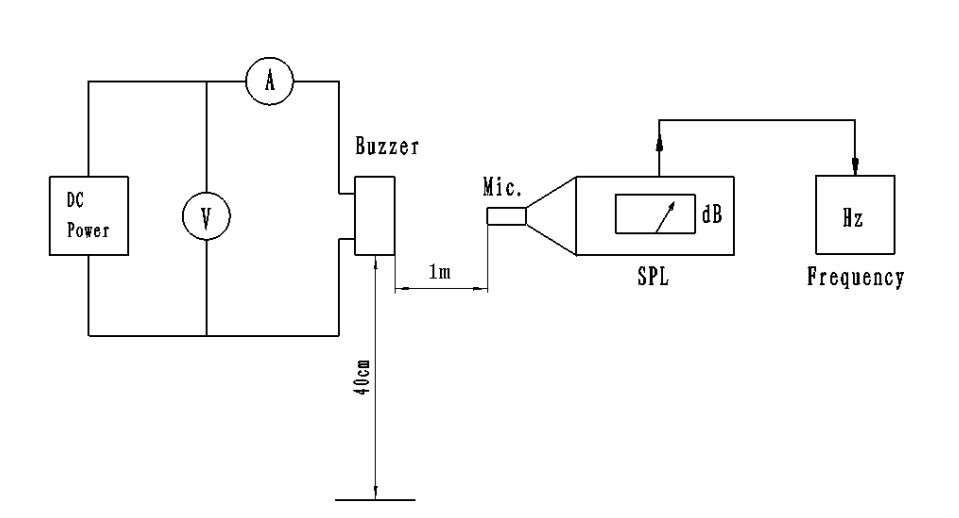

A következő tízmintás adatokat 12Vp-p négyzethullámmal gyűjtöttük össze 3000 Hz. A mért SPL értékek (99–105 dB) meghaladják a ≥90 dB minimumot. Aktuális a leolvasások (5,00–5,33 mA) jóval a ≤10 mA paraméterhatáron belül vannak, és a jelentések fejléceiben időnként hivatkozott ≤15mA érték alatt. Frekvencia mérések (3050–3200 Hz) a 3000±500 Hz-es specifikációba esnek. A méretek Φ23 × 16 mm tűrésekre vonatkoznak.
| Minta | SPL (dB) | Áram (mA) | Frekvencia (Hz) | Átmérő (mm) | Magasság (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Következtetés: PASS. A megjelenés, a polaritás és a szalag iránya megfelel.
1. Csak 3–24 V közötti egyenfeszültséget használjon. Tranziensek vagy fordított polaritás tartósan károsítja a belső IC-t.
2. A ház nincs lezárva. Kerülje el a folyadékok, folyasztószer maradványok vagy tisztítást oldószerek bejutását a hangportba.
3. Maró hatású gázokkal (pl. H₂S, SO₂) rendelkező környezetben helyezze el a hangjelzőt védett rekeszben, vagy csak a kivezetéseken használjon megfelelő bevonatot.
4. A hangkimenet érzékeny a tápfeszültségre. Ellenőrizze, hogy az elektromos sín képes leadni a szükséges áramot, különösen akkor, ha több hangjelző is osztozik ugyanaz a forrás.
5. Ne takarja el az akusztikus nyílást. Még egy részleges akadály is csökkentheti SPL több decibellel, és eltolja a frekvenciát.
6. Az összeszerelésig zárt, szárítószeres zacskókban tárolja. A nedvesség oxidálódhat csapok és befolyásolják a forraszthatóságot.
1. A HND‑2316-nak szüksége van külső jelre a hang előállításához?
Nem. A beépített oszcillátor 3000 Hz-es hangot generál, amint egyenfeszültség alkalmazzák. Nincs szükség mikrokontrollerre, időzítő IC-re vagy PWM jelre.
2. Miért használ a tesztjelentés négyzethullámot, amikor a hangjelző egyenáramról működik?
A 12Vp-p négyszöghullám az akusztika ellenőrzésére használt jellemzési szabvány teljesítmény ellenőrzött elektromos körülmények között. Egyenáramú táplálás alatt a belső áramkör hasonló meghajtó hullámformát hoz létre. Az egyenáramú meghajtó SPL adataiért forduljon a MEIDI-hez.
3. A specifikáció ≤10mA-t említ, de a tesztjelentés fejléce néha ezt írja ≤15mA. Melyik érték érvényes?
A termékparaméter-táblázat ≤10mA az elsődleges specifikáció. A ≤15mA ábra néhány tesztjelentés fejlécében a dokumentáció inkonzisztenciája. Aktuális minta mérések (általában 5mA körül) megerősítik az alsó határt. A MEIDI pontosabb specifikációt tud adni rendeléséhez.
4. Használhatom a HND‑2316-ot 3,3 V-os mikrokontroller tápellátással?
Igen, amíg a 3,3 V-os sín a 3–24 V-os működési tartományon belül van, és lehetséges szerezze be a szükséges áramot. Az SPL alacsonyabb lesz, mint 12 V-nál; forduljon a MEIDI-hez feszültség-vs-SPL jellemzési görbék.
5. Milyen forrasztási profilt ajánlunk hullámforrasztáshoz?
Hullámforrasztás 260±5℃-on 4-6 másodpercig, a házat legalább 2,0 mm-re a forrasztási hullámtól. Legfeljebb 2-3 lépés megengedett. Kézi forrasztás at 350 ℃ 2–5 másodpercig szintén elfogadható.
6. A HND‑2316 alkalmas kültéri használatra?
Az üzemi hőmérséklet-tartomány támogatja az enyhe kültéri körülményeket, de a a ház nem időjárásálló. Ha lehetséges, hogy eső vagy por éri, helyezze el a hangjelzőt egy szellőző vízálló házban.
Adatlapokhoz, DC-meghajtó jellemzéséhez, megbízhatósági jelentésekhez vagy alkalmazásokhoz a HND‑2316 támogatásával kapcsolatban kérje a MEIDI-t. Mérnöki a válasz általában egy munkanapon belül megérkezik.
