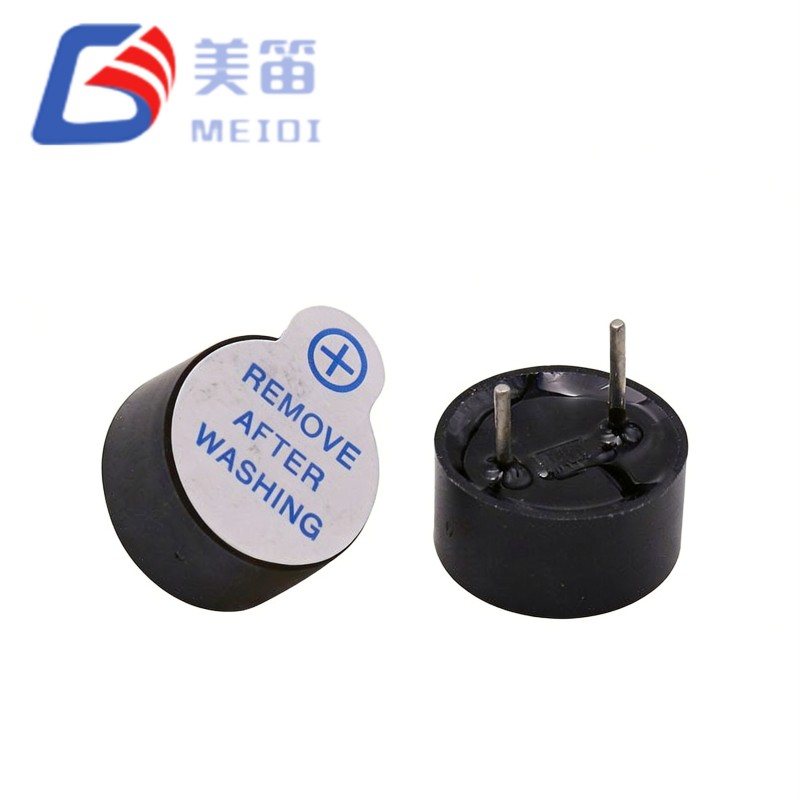

A mágneses aktív berregő egy kompakt hangkomponens, amely hangjelzést ad az egyenáramú tápegységről, külső meghajtó hullámforma nélkül. Ez az egyetlen tulajdonság állandó keresletet biztosít a berregőre a riasztók, vezérlőpanelek, készülékek, autójelzők, orvosi eszközök és ipari berendezések terén – bárhol, ahol egy tervező megbízható hangot szeretne anélkül, hogy mikrokontroller-kimenetet vagy vezetői szintet költene rá.
Ez a cikk elmagyarázza, hogyan működik a mágneses aktív hangjelző, miből készül, hol használják, hogyan válasszuk ki azt feszültség, frekvencia és hangnyomás alapján, és hogyan hasonlítható össze a hangjelzésselmágneses passzív berregőés a piezo alternatívák. Minden idézett specifikáció a saját gyártási katalógusunkból származik, nem pedig becsült.
A mágneses aktív hangjelző egy elektromágneses hangkomponens, amely mágneses rezgéssel hangot hoz létre. Ellentétbenpasszív berregőamelyek külső frekvenciájú jelet igényelnek a fogadó áramkörtől, az aktív hangjelző beépített oszcillátort tartalmaz. A megfelelő egyenfeszültség ellátása után a mágneses aktív berregő azonnal folyamatos hangot ad ki további vezérlőelemek nélkül. Ez az oka annak, hogy az aktív berregő gyakran a legegyszerűbb hangjelzés, amelyet egy tábla hordozhat, és ezért marad a mágneses hangjelző az alapértelmezett választás azoknak a tervezőknek, akik hangjelzést szeretnének hangszóró nélkül.
A "mágneses" a hajtómechanizmust jelenti - egy tekercset, egy állandó mágnest és egy acél membránt. Az „aktív” azt jelenti, hogy az oszcillátor a csomagban van. A név mindkét fele számít a beszerzési szakaszban: a mágneses konstrukció határozza meg a hang karakterét és az áramfelvételt, az aktív kialakítás pedig azt, amit a fogadó áramkörnek kell biztosítania, ami egyszerűen egy kapcsolt egyenáramú sín. Aelektromágneses berregőcsalád lefedi ennek a konstrukciónak az aktív és passzív változatát is.
A mágneses aktív hangjelző működési elve az elektromágneses átalakítás. Egyenáram alkalmazásakor a belső oszcillátor elektromos impulzusjelet generál. Ez a jel áthalad a tekercsen, és változó mágneses mezőt hoz létre, amely kölcsönhatásba lép az állandó mágnessel és a hangjelzőn belüli membránnal. A membrán előre-hátra mozog az elektromágneses erő hatására, és ezek a rezgések nyomásváltozásokat idéznek elő a levegőben – a hallható hangban.
| Munkaszakasz | Mi történik belül |
|---|---|
| Tápellátás | Egyenáramú feszültséget kapnak a hangjelző kapcsai – nincs szükség hullámformára |
| Jelgenerálás | A belső oszcillátor periodikus elektromos impulzusokat hoz létre |
| Mágneses átalakítás | A tekercs az impulzusokat változó mágneses térré alakítja |
| Mechanikus vibráció | A membránt az elektromágneses erő meghúzza és elengedi |
| Hangkimenet | A rezgés hallható hangot sugároz, jellemzően 2-4 kHz |
Mivel az oszcillátor már a komponensen belül van, a tervezőnek egyáltalán nem kell berregő frekvenciát generálnia. Ez eltávolítja az időzítő csatornát, a PWM kimenetet és az ezeket meghajtó firmware-t, és ez azt jelenti, hogy a hangjelzés nem veszíthető el szoftverhiba miatt. A kompromisszum fix hangmagasságú: a mágneses aktív berregő egy frekvencián szólal meg, míg a passzív berregő a firmware által választott hangmagasságon vagy mintán működtethető. Az elrendezés előtt döntsön az aktív és a passzív hangjelző között, ne utána.
A belső szerkezet megértése segít a mérnököknek a mágneses aktív berregőt a teljesítménykövetelményekhez igazítani, és ez megmagyarázza, hogy két azonos méretű hangjelző miért hangozhat egészen eltérően. Egy tipikus rész a következő elemekből áll.
| Összetevő | Szerep | Mit jelent a vevő számára |
|---|---|---|
| Oszcillátor áramkör | Létrehozza a tekercset meghajtó impulzussorozatot | Rögzíti a hangot; nincs szükség külső meghajtóra |
| Elektromágneses tekercs | Az elektromos energiát mágneses térré alakítja | Áramfelvételt állít be – jellemzően 30 mA névleges feszültség mellett |
| Állandó mágnes | Biztosítja azt a statikus mezőt, amely ellen a tekercs működik | Befolyásolja a hatékonyságot és a teljesítményt |
| Diafragma | Rezgéssel hangot generál | A méret és az anyag beállítja a rezonanciafrekvenciát és az SPL-t |
| Ház és terminálok | Védi a szerelvényt és biztosítja a rögzítést | Meghatározza a lábnyomot, a tűosztást és a tömítést |
Az adatlapra nyomtatott rezonanciafrekvencia a membrán-házrendszer mechanikai rezonanciája, és itt a leghangosabb a mágneses aktív berregő. A katalógus minden csengőjét ezen a ponton mérik. Távolítsa el ettől a ponttól, és a kimenet gyorsan esik, ezért a frekvenciaoszlop ugyanolyan fontos, mint a feszültségoszlop az alkatrészek összehasonlításakor.
Mivel a mágneses aktív berregőnek csak egy kapcsolt egyenáramú vezetékre van szüksége a vezérlőkártyáról, szinte minden olyan elektronikai termékkategóriában megjelenik, amelynek figyelmeztetnie kell, meg kell erősítenie vagy értesítenie kell.
| Alkalmazás | Mit csinál a Buzzer | Tipikus követelmény |
|---|---|---|
| Háztartási gépek | Kulcs megerősítése, ciklus vége, hibajelzés | 5 vagy 12 V, közepes SPL, kompakt lábnyom |
| Biztonsági és tűzjelző panelek | Riasztási és állapotjelző hangok | Magas SPL, folyamatos üzem, stabil hang |
| Autóelektronika | Jelzők, emlékeztetők, parkolási figyelmeztetések | 12 V, széles hőmérsékleti tartomány |
| Orvosi eszközök | Riasztás és felhasználói visszajelzések | Konzisztens tételenkénti kimenet, dokumentált minőség |
| Ipari vezérlés | Hiba- és folyamatriasztások | 24 V, magas SPL zajos környezetben |
| Fogyasztói és IoT termékek | Értesítési és párosítási jelzések | 3 V, kis méret, alacsony áramerősség |
A kiválasztás a ténylegesen rendelkezésre álló készlettel kezdődik, majd magától a hangjelző akusztikájáig és mechanikájáig terjed. Válaszoljon erre az öt kérdésre, és a csengő listája általában két-három részre szűkül.
Az alábbi táblázat a Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) reprezentatív mágneses aktív berregő modelljeit sorolja fel, a saját specifikációs lapjainkból vett értékekkel. Figyelje meg, hogy ugyanaz a mechanikai család – 9,0 × 5,5 mm, 9,0 × 4,2 mm vagy 12,0 × 9,5 mm – több feszültségen is elérhető, ami lehetővé teszi, hogy az emelőkosár a sínek között mozogjon anélkül, hogy megváltoztatná a hangjelzés alapterületét vagy a tábla elrendezését.
| Modell | Írja be | Névleges feszültség | Rezonancia Frek. | Min. SPL | Jelenlegi | Méretek (mm) | Temp. Hatótávolság |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Mágneses aktív | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 és +70 °C között |
| HNB09A05 | Mágneses aktív | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 és +70 °C között |
| HNB09A12 | Mágneses aktív | 12 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 és +70 °C között |
| HNT-9042-03 | Mágneses aktív | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 és +70 °C között |
| HNT-9042-05 | Mágneses aktív | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 és +70 °C között |
| HMB1275-05B | Mágneses aktív | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | -20 és +70 °C között |
| TMB12A03 | Mágneses aktív | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| TMB12A05 | Mágneses aktív | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| TMB12A12 | Mágneses aktív | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| TMB12A24 | Mágneses aktív | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| MLT-9650Y-5V | SMD mágneses aktív | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | -30 és +70 °C között |
A két hangjelző hasonlónak tűnik, és gyakran egymás mellett vannak elhelyezve, de teljesen mást kérdeznek a fogadó áramkörtől. Az alábbi összehasonlítás dönti el a legtöbb beszerzési hibát.
| Összehasonlítási terület | Mágneses aktív hangjelző | Mágneses passzív hangjelző |
|---|---|---|
| Hajtásigény | Csak egyenáramú tápellátás – az oszcillátor belső | Külső négyszöghullám vagy PWM a gazdagéptől |
| Hangszín rugalmasság | Fix egyetlen hangszín | Bármilyen hangmagasság, minta vagy dallam, amelyet a firmware generálhat |
| Firmware és hardver költsége | Legalacsonyabb – egy kapcsolt vonal | Időzítő csatornára és driver kódra van szüksége |
| Jelenlegi sorsolás | Körülbelül 30 mA névleges feszültség mellett | Hasonló, de csak vezetés közben |
| Tipikus használat | Egyszerű riasztások, visszaigazolások, állapotjelzők | Osztályozott figyelmeztetések, többhangú és zenei jelzések |
A mágneses aktív berregőt is érdemes összehasonlítani a piezo útvonallal, mielőtt a terv lefagy. A piezo hangjelzések kevesebb áramot vesznek fel, és megfelelnek az akkumulátor kialakításának, de a kerámia elem statikus kapacitást jelent a vezető számára, és hajtott hullámformát igényel, így ezek teljesen más tervezési gyakorlatot jelentenek. Ha a kártyán nincs tartalék PWM kimenet, és a rövidítés egyszerűen "csipog, amikor ez megtörténik", az aktív mágneses hangjelzés általában a legolcsóbb válasz egy egyszerű riasztási követelményre.
Két adatlap egyaránt 85 dB-t állíthat be, és nagyon különböző hangjelzéseket ír le. A meghajtó feszültsége és a mérési távolság nélkül az SPL érték nem összehasonlítható – a 85 dB 10 cm-en és a 85 dB 30 cm-en nem ugyanaz a rész. Kérje meg minden szállítótól ugyanazt a három számot, majd együtt ítélje meg őket. Ugyanez vonatkozik a frekvenciára is: a „2–4 kHz”-es, rezonanciapont nélküli mágneses aktív berregő semmit sem árul el arról, hogy hol a leghangosabb.
A második gyakori hiba a hangjelzés jóváhagyása a szabad levegőn. Egy ház, egy tömítés és egy előlap könnyen eltávolíthat 5-10 dB-t, és a padon áthaladó alkatrész meghibásodhat a termékben. Tesztelje a mágneses aktív berregőt a végső burkolaton belül, a legkisebb tápfeszültségen, amelyet a termék lát, mielőtt lezárná a konstrukciót.
| Hiba | Mibe kerül | Mit tegyek helyette |
|---|---|---|
| A feszültség megszokásból, nem vasúton választott | Csendes vagy néma berregő a mezőn | Erősítse meg a sínt a berregő kapcsainál terhelés alatt |
| SPL összehasonlítás távolság nélkül | Az adatlap által javasoltnál gyengébb riasztás | Kérjen minden figuránál távolságot, feszültséget és hullámformát |
| A házon kívül jóváhagyott minta | 5-10 dB veszteség a gyártás során | Hallgassa meg a hangjelzést a kész házon belül |
| Az aktuális költségvetés nincs ellenőrizve | Barna kimenetek vagy forró kapcsoló tranzisztor | Költségvetés körülbelül 30 mA, és ennek megfelelően méretezzük a kapcsolót |
| Hangszínváltást kértek szerszámozás után | Egy második minősítési ciklus | A tábla lerakása előtt döntsön az aktív és a passzív között |
A legtöbb exportpiacon a berregő mögött elhelyezett dokumentáció kicsi és nem alkuképes, és legalább annyira számít, mint az akusztika. A mágneses aktív berregő beszállítójának alapértéke:
A tanúsítvány azt mutatja, hogy a rendszer létezik, nem azt, hogy az aktuális tételt mérték. Ami megkülönbözteti a minősített mágneses aktív berregő beszállítót a pusztán tanúsítotttól, az a vonaloldali rutin: hogy minden tételt akusztikailag tesztelnek-e, rögzítik-e az eredményt, és tartanak-e meghibásodott tételt. Kérje az utolsó szállítmány kimenő ellenőrzési jegyzőkönyvét – a válasz többet mond, mint a tanúsítvány beolvasása.
A MEIDI elektromágneses berregő termékeket fejleszt és gyárt különböző feszültségigényekhez, szerelési módokhoz és alkalmazási környezetekhez, és minden hangjelző a gyárat akusztikailag tesztelve hagyja el, és támogatja az elektromos teljesítmény, az akusztikai kimenet és a mechanikai tervezés egyedi munkáit.
Általában nem közvetlenül. A mágneses aktív berregő névleges feszültség mellett körülbelül 30 mA-t vesz fel, ami több, mint egy tipikus GPIO, ezért használjon kis tranzisztort vagy MOSFET-et kapcsolóként, és a sínről táplálja a hangjelzőt. A vezérlőjel ekkor egyszerűen be- vagy kikapcsolható – nincs szükség hullámformára.
Két ok, és mindkettő gyakori. A ház csillapítja és blokkolja a hangutat, amelynek költsége általában 5-10 dB, és a tápfeszültség a névleges feszültség alatt lehet. Mérje meg az SPL-t a ház belsejében, ne pedig szabad levegőben, és terhelés alatt ellenőrizze a sínt a hangjelző kapcsainál.
A mágneses aktív berregő tekercset, mágnest és membránt használ, és sima DC-ről működik beépített oszcillátorral, nagyjából 30 mA-t vesz fel, és teljes, lekerekített hangot ad. A piezo hangjelző kerámiaelemet használ, sokkal kevesebb áramot vesz fel és vékonyabb, de hajtott hullámformát igényel, és kapacitív terhelést mutat. Válassza a mágnest, ha a legegyszerűbb meghajtót szeretné; válassza a piezót, ha a teljesítmény és a magasság a korlátok.
Nem – az oszcillátor a csomagoláson belül van rögzítve, így a hangmagasság gyárilag van beállítva. Ha különböző hangokra, fokozatos figyelmeztetésekre vagy dallamra van szüksége, adja meg amágneses passzív berregőés inkább a gazdaáramkörből hajtsa meg.
Igen. ASMD mágneses aktív berregőA sorozat újrafolyós forrasztáshoz készült, beleértve az olyan alkatrészeket, mint az MLT-9650Y-5V 9,6 × 9,6 × 5,0 mm-es méretben. Erősítse meg a visszafolyási profilt a szállítóval, mivel a membránnak és a háznak túl kell élnie a csúcshőmérsékletet.
A katalógus mágneses aktív berregői általában 3 V-os, 5 V-os, 12 V-os és 24 V-os változatban kaphatók, gyakran ugyanabban a mechanikus családban – például a 12,0 × 9,5 mm-es sorozat mind a négyen átnyúlik. Ez lehetővé teszi, hogy egy táblaelrendezés több tápsínt is kiszolgáljon.
A katalógus mágneses aktív berregői általában elérik a 85-90 dB-t, ami megfelel a panel indikátorainak, készülékeinek és megerősítéseinek. Ha a környezet zajos, vagy a riasztásnak át kell terjednie egy helyiségen, egyriasztó csengőa 95 dB vagy afeletti névleges érték a megfelelő kategória helyette. Ezt a telepítés alapján döntse el, ne csak az adatlap alapján.
Gyakran igen. A katalógusban több mechanikus család – köztük a 12,0 × 9,5 mm-es sorozat – 3 V, 5 V, 12 V és 24 V feszültséggel, azonos körvonallal szerepel. Ez lehetővé teszi, hogy egy tábla-elrendezés több termékváltozatot is kiszolgáljon, és egyetlen minősített mágneses aktív berregő marad a platformon.
A szabványos modellek általában 1000 db-tól kezdődnek, ingyenes mintákkal az értékeléshez. Az egyedi feszültség-, frekvencia- vagy házigények magasabb MOQ-t hordoznak, mert be kell állítani a szerszámokat és az akusztikus érvényesítést. Az átfutási idő az évszaktól függ, ezért erősítse meg az érdeklődési szakaszban, nem pedig a megrendelés szakaszában.
