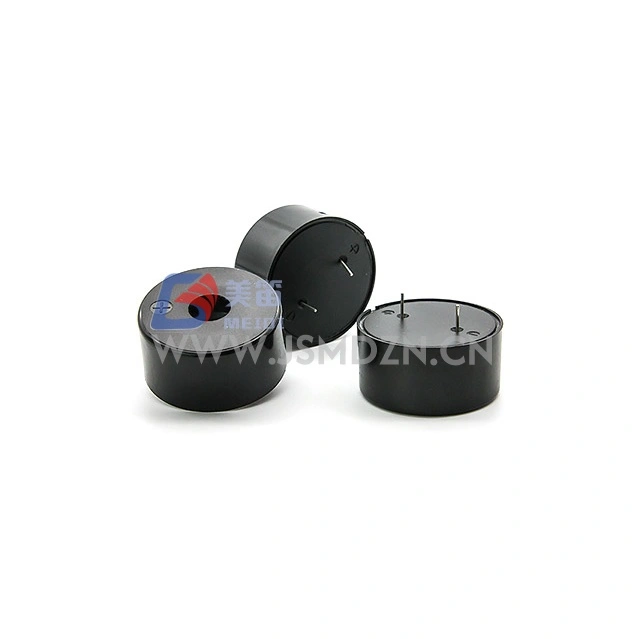

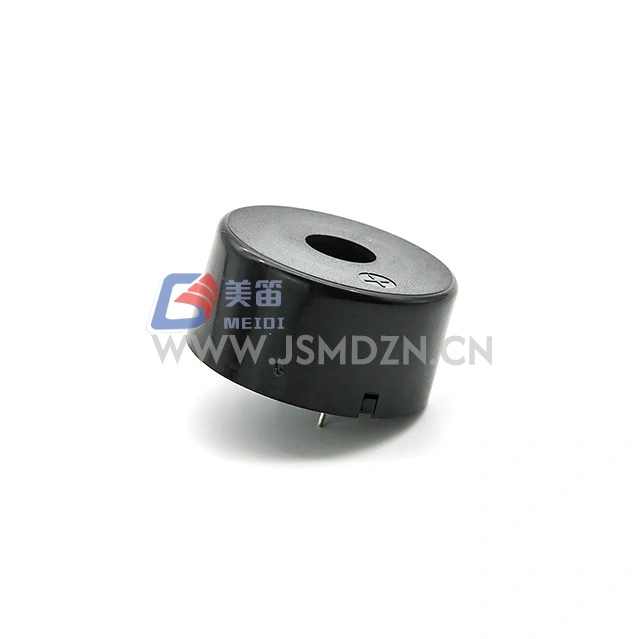

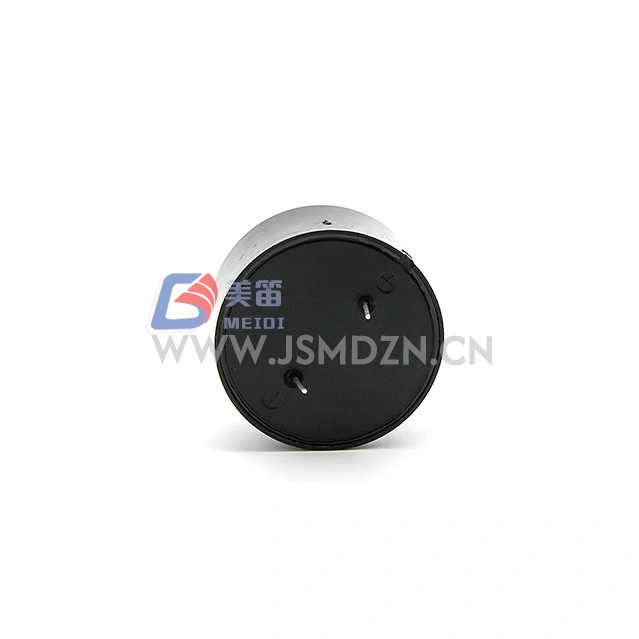

A MEIDI HND-4020 3KHz Piezo Electronic Alarm egy elektronikus riasztóegység, amelyet hangos figyelmeztető és riasztási alkalmazásokhoz terveztek. Piezoelektromos jelátalakítót használ, amelyet külső négyszöghullám vagy PWM jel hajt meg, lehetővé téve a rendszertervezők számára a hangfrekvencia és -minta szabályozását.

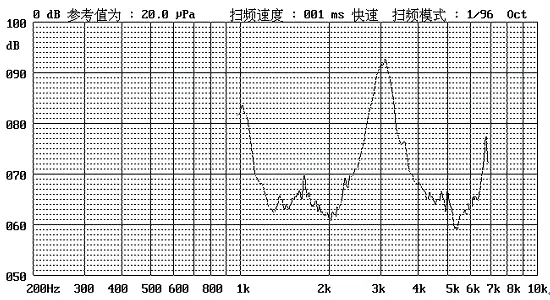

A HND-4020 3000±500Hz-en rezonál, és min. 89dB hangnyomás 3Vp-p, 3kHz, 50%-os terhelés mellett, 30cm-en mérve. A széles 1-25 Vp-p működési tartomány különféle meghajtó áramkörök kialakítását támogatja. 30000±30%pF 1kHz-es kapacitásával és fekete PPO házával ez az elektronikus riasztó ipari, biztonsági és folyamatvezérlő riasztórendszerekhez illeszkedik.
Külső meghajtó rugalmassága – PWM vagy négyszöghullámú meghajtó programozható hangkimenethez használható
3000 Hz-es rezonanciafrekvencia – gyárilag hangolt ±500 Hz-es tűréssel
Széles feszültségtartomány — 1-25Vp-p működési tartomány különféle meghajtó áramköröket támogat
Alacsony áramfelvétel – max. 5mA 3Vp-p-nél, 3kHz, 50% terhelhetőség
PPO ház — fekete PPO anyag a termikus és mechanikai tartósság érdekében
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektronikus riasztó | — |
| Névleges feszültség | 3 Vp-p | Vizsgálati feltételek szerint |
| Üzemi feszültség | 1~25 Vp-p | A meghajtó jel tartománya |
| Rezonancia frekvencia | 3000 ±500 Hz | — |
| Hangnyomásszint | Min. 89 dB | 3Vp-p, 3kHz, 50% teher, 30cm |
| Névleges áram | Max. 5 mA | 3Vp-p, 3kHz, 50% vám |
| Kapacitancia | 30000 ±30% pF | 1 kHz-en |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Külső méretek | Φ39,5 × 26 mm | Csak karosszéria, méretrajz szerint |
| Szerelési furatok távolsága | 18 mm | Méretrajzonként |
| Nettó súly | Körülbelül 15 g | — |
| Ház anyaga | PPO | Fekete |
| Környezetvédelmi megfelelés | RoHS | — |
Külső meghajtó riasztórendszerek – mikrokontrollerrel vagy meghajtó IC-vel rendelkező berendezések, amelyek PWM vagy négyszöghullámú kimenetet biztosítanak
Ipari folyamatra vonatkozó figyelmeztetések – hiba- és veszélyfigyelmeztetések a vezérlőrendszerekben
Biztonsági panelek – külső vezérlőjelek által vezérelt behatolás- és állapotriasztások
Programozható riasztórendszerek – a frekvenciamoduláció lehetővé teszi a többhangú és változó mintázatú kimenetet
Általános elektronikus berendezések – állapotjelző hangok, hibaértesítések és kezelői visszajelzések
| Tervezési követelmény | HND-4020 Előny |
| Programozható hangkimenet | A külső PWM meghajtó változó frekvenciát és mintákat tesz lehetővé |
| Széles feszültségkompatibilitás | Az 1-25 Vp-p működési tartomány különféle illesztőprogram-kialakításokat tesz lehetővé |
| Alacsony áramfelvétel | Max. 5 mA névleges vizsgálati körülmények között |

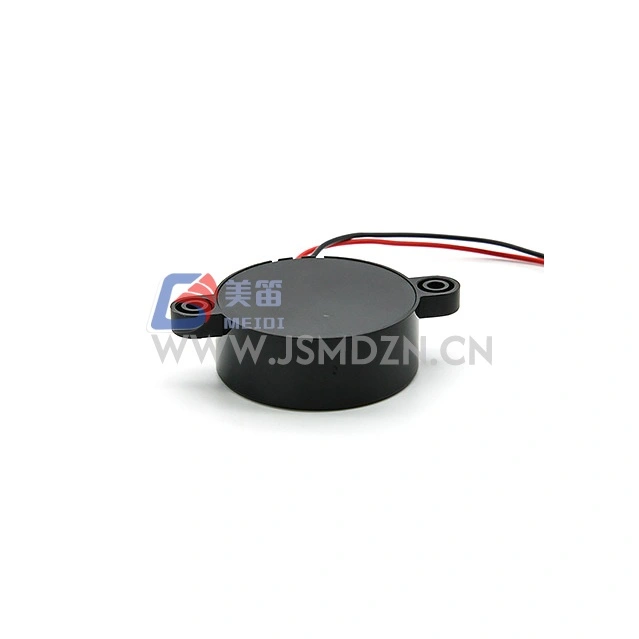

| Panel szerelés | Φ39,5 mm-es ház rögzítőfuratokkal az alváz felszereléséhez |
| Hajtáskör illesztése | 30000pF névleges kapacitás a szabványos piezo meghajtó illesztéshez |
A MEIDI ellenőrzött gyártási folyamatok mellett gyártja a HND-4020 elektronikus riasztót. Minden gyártási tétel a következőkön megy keresztül:
Frekvencia-ellenőrzés – rezonancia-frekvencia-teszt 3000±500 Hz-en
SPL-ellenőrzés – hangnyomás-ellenőrzés 3Vp-p, 3kHz, 50% terhelés, 30cm
Áramfogyasztási teszt – max. 5 mA ellenőrzés névleges vizsgálati körülmények között
Méretellenőrzés — Φ39,5 × 26 mm-es karosszéria és szerelési furatok elrendezésének ellenőrzése
Megbízhatósági vizsgálat – beleértve a 96 órás normál hőmérsékleti élettartam tesztet, +80 ℃ magas hőmérsékletű tárolást, -30 ℃ alacsony hőmérsékletű tárolást, 48 órás páratartalmú expozíciót +40 ℃/90–95% relatív páratartalom mellett, 10-ciklusos hőmérsékleti sokkot (+70 ℃↔-20 ℃), mechanikai esést és többtengelyes vibrációt.
A termékek RoHS-kompatibilis anyagokból készülnek. Lépjen kapcsolatba a MEIDI-vel a részletes minőségi dokumentációért és vizsgálati jelentésekért.
1. A HND-4020 külső oszcillátort vagy PWM jelet igényel?
Igen. A HND-4020 külső AC vagy PWM jelet igényel 3000 Hz-es vagy ahhoz közeli rezonanciafrekvenciáján. Az egyenáramú feszültség önmagában nem ad hallható kimenetet, mivel a piezoelektromos elem polaritásváltását igényel a mechanikus hajlításhoz és hangnyomás létrehozásához.
2. Milyen meghajtó feszültség és frekvencia ajánlott a HND-4020-hoz?
A forrás specifikációja a 3Vp-p, 3kHz, 50%-os négyzethullámú terhelés vizsgálati feltételeit sorolja fel. Az üzemi feszültség tartomány 1-25Vp-p. A névleges hangkimenethez vezessen 3 Vp-p mellett a rezonanciafrekvencia közelében.
3. Miért mérik az SPL-t 30 cm-re 10 cm helyett?
A forrás specifikáció listája Min. 89 dB 30 cm-en, névleges vizsgálati körülmények között. Ez a mérési távolság a meghatározott vizsgálati feltétel része, és az akusztikus kimenet összehasonlításakor kell használni.
4. Mekkora a HND-4020 kapacitása és miért számít?
A névleges kapacitás 30000±30%pF 1kHz-en. Ez a kapacitív terhelés határozza meg a meghajtó áramkörtől szükséges áramot. Ellenőrizze, hogy az illesztőprogram elegendő áramot tud-e biztosítani az Ön kapcsolási frekvenciáján és feszültségén.
5. Milyen szerelési méretei vannak a HND-4020-nak?
A méretrajzon egy Φ39,5 mm átmérőjű test látható, 26 mm teljes magassággal és 18 mm távolságra lévő rögzítőfuratokkal. A hivatalos mechanikai rajzért forduljon a MEIDI-hez.
Műszaki adatlapokért, hajtásáramköri alkalmazási megjegyzésekért, frekvenciaválasz adatokért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI-hez. A termékleírások és a minősítési dokumentáció kölcsönös NDA keretében érhetők el.
