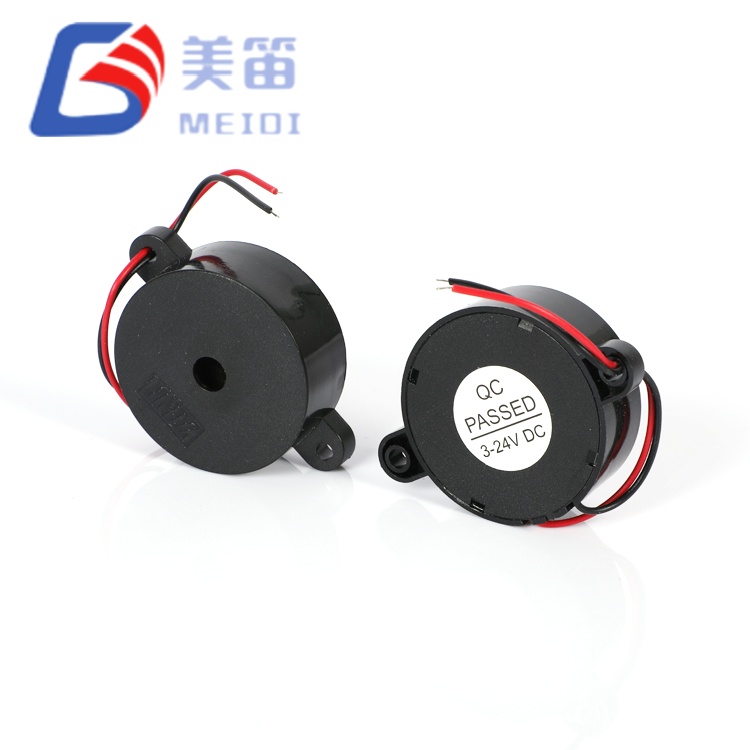

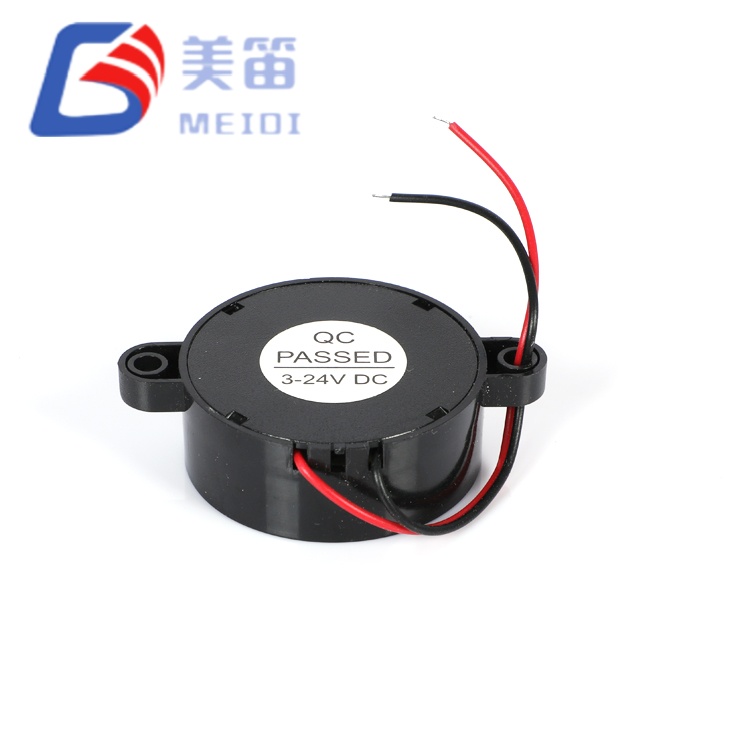

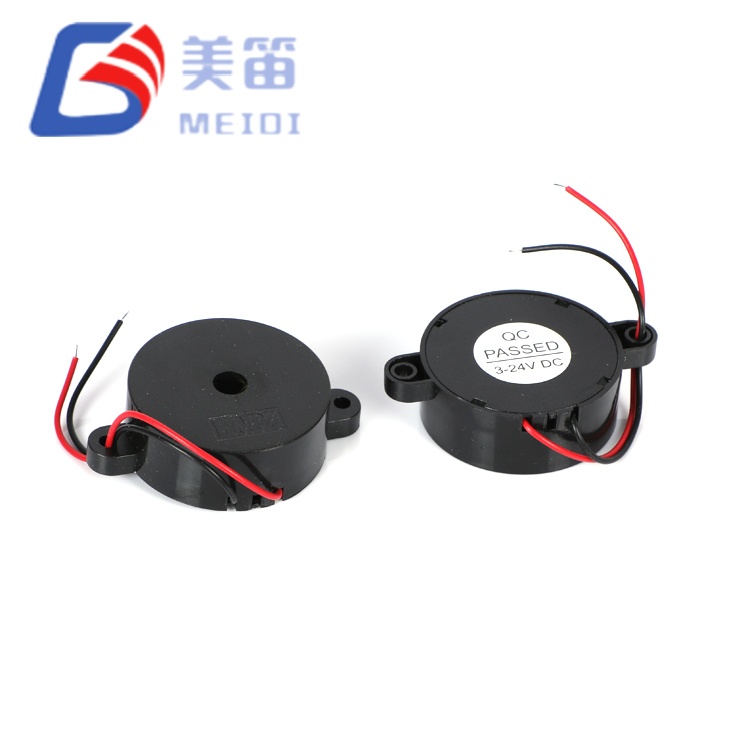

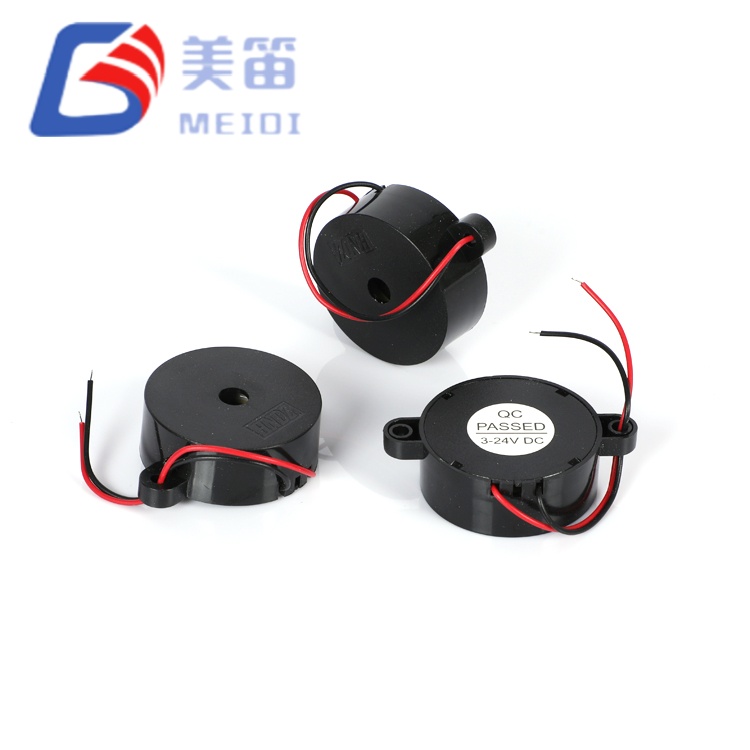

A 4216 Active Piezo Alarm Buzzer egy önvezérelt piezoelektromos riasztó, amely egy 41,8 mm-es membránt és egy beépített oszcillátort kombinál, és fix 2800 Hz-es hangot ad ki, amint egyenáram rákapcsolódik. A 10 cm-en mért hangnyomás eléri a 101-107 dB-t, ami jóval meghaladja a 90 dB garantált minimumot. A riasztó 3–24 V DC tartományban működik, 12 V-on 8 mA-nél kevesebbet vesz fel, menetes háza pedig biztonságosan felszerelhető vezérlőpanelekre vagy rezgésnek kitett gépekre.
Az akusztikus kimenet 101–107 dB között igazolt egy 10 egységből álló mintadarabon, amely jelentős teret biztosít a zajos ipari padlóknak és a zárt paneleknek.
A 3–24 V-os tápellátási tartomány szükségtelenné teszi a külső átalakítókat, lefedi a 12 V-os járműrendszereket, a 24 V-os tűzjelző hurkokat és a mélyen lemerült akkumulátortápokat.
A nagy, 41,8 mm-es piezoelektromos kerámia tiszta hangkaraktert biztosít minimális felharmonikusokkal, megkülönböztetve a tekercses elektromágneses szirénáktól.
Az integrált oszcillátor azonnal generálja a figyelmeztető hangot a feszültség rákapcsolásakor, így nincs szükség mikrokontroller PWM erőforrásaira vagy külső meghajtótranzisztorokra.
A menetes előlap-rögzítés erősebb mechanikai tartást biztosít, mint a tüskés kialakítás, ami fontos szempont az állandó vibrációnak vagy kültéri körülményeknek kitett berendezéseknél.
Az áramfelvétel 8 mA alatt marad a névleges 12 V-on, ami nagyon kis terhelést jelent a tartalék akkumulátor áramköreire hosszabb kimaradások esetén.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektronikus riasztó / sziréna | — |
| Névleges feszültség | 12 VDC | Névleges |
| Üzemi feszültség | 3 – 24 VDC | Folyamatos |

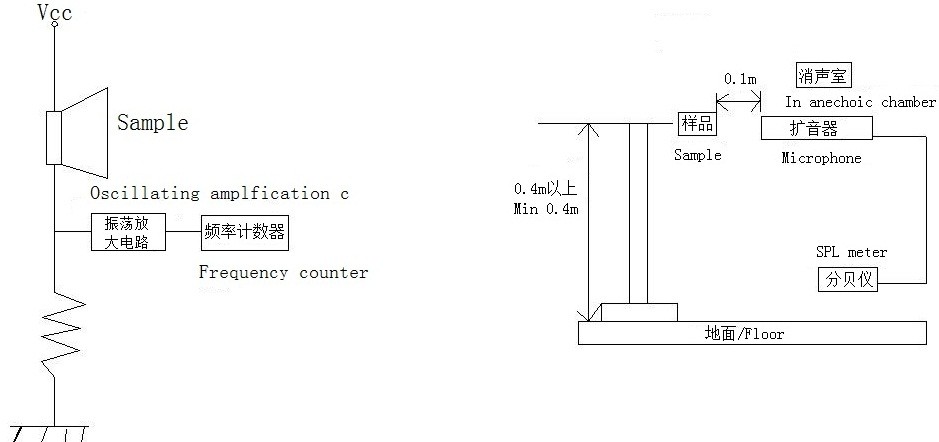

| Hangkimenet 10 cm-en | ≥ 90 dB | 12VDC, 2800 Hz, szabad mező |
| Minta SPL tartomány | 101 – 107 dB | 10 egységnyi tétel, 12Vp-p, 10 cm |
| Rezonancia frekvencia | 2800 ± 500 Hz | Beépített oszcillátor |
| Minta frekvencia tartomány | 2860 – 2950 Hz | Kötegelt klaszterezés |
| Üzemi áram | ≤ 8 mA | 12VDC-n |
| Kapacitancia | 12 ± 40% nF | 1 kHz-en, 25 ℃ |
| Üzemi hőmérséklet | -20 ℃ ~ +80 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +85 ℃ | Nem működő |

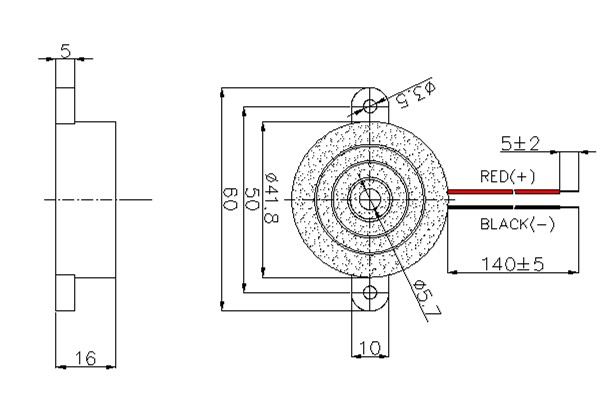

| Méretek (átmérő × magasság) | 41,8 × 16 mm | Test a menetes szakasz nélkül |
| Súly | 12 g | Tipikus |
| Ház anyaga | Fekete ABS | — |
| Szerelés típusa | Átmenő furat menetes előlappal | Panelre szerelhető |
| Forrasztás (hullám) | 260 ± 5 ℃, 4-6 s | 2-3 menet max |
| Forrasztás (kézi) | 350 ± 10 ℃, 2-5 s | 2-3 menet max |

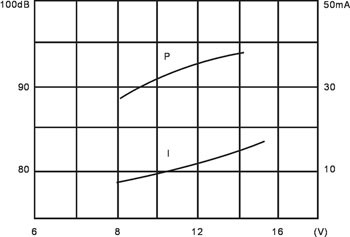

Hangnyomás: 101-107 dB (átlag 103,2 dB)
Frekvencia: 2860 – 2950 Hz (mind ±500 Hz tűréshatáron belül)
Átmérő: 41,79 – 42,00 mm
Magasság: 15,99 – 16,05 mm
Ipari gépek riasztórendszerei, ahol a 101+dB-es kimenet 85-90 dB-es gyári zajt vág le, biztosítva a hiba- és vészleállítási riasztások azonnali észlelését.
Nehéz berendezések közelségére vonatkozó figyelmeztetések darukon, targoncákon és préseken, ahol a menetes rögzítés ellenáll a folyamatos vibráció okozta kilazulásnak.
Biztonsági és kerületérzékelő panelek, amelyek kihasználják a 2800 Hz-es hang azon képességét, hogy több mint 50 métert hordoznak nyílt udvarokon.
Jármű- és tengeri veszélyjelzés, közvetlenül 12 V-os vagy 24 V-os buszokról táplálva, további szabályozás nélkül.
UPS-ek és tartalék akkumulátor-rendszerek, amelyek alacsony teljesítményű riasztást igényelnek a túlmelegedés vagy túlterhelés miatt, és csak 8 mA-t vesznek fel a tárolt energia megőrzése érdekében.
Napelemes és hálózaton kívüli áramellátás, ahol a 3 V-os minimális üzemi feszültség a riasztót még az akkumulátor mélykisülése esetén is működőképes tartja.
| Biztonsági rendszerkövetelmény | HND-4216 Előny |
| Nagy hatótávolságú veszély hallhatósága | A 101–107 dB-es mérési tartomány 40–60 méter távolságból figyelmeztető hangot biztosít 85 dB-es környezeti zaj mellett. |
| Szüntesse meg a külső meghajtó bonyolultságát | Beépített oszcillátor; csak egyenáramú feszültség szükséges a hang elindításához, így megtakarítható az I/O és a meghajtó alkatrészek. |
| Túlélje a változó energiaminőséget | A 3–24 V-os tartomány kezeli az autóipari hideghajtókaros, 12 V-os névleges és 24 V-os ipari síneket konverter nélkül. |
| Ellenáll a vibrációnak és a mechanikai igénybevételnek | A menetes előlappanel-rögzítés erősebb tartást biztosít, mint a tűs kialakítások; Az ABS ház elviseli a 350°C-os kézi utómunkát. |
| Minimalizálja a tartalék rendszerek energiaterhelését | A ≤8mA 12V-on körülbelül 75%-kal kevesebb áramot vesz fel, mint a hasonló elektromágneses szirénák, meghosszabbítva az akkumulátor üzemidejét. |
A MEIDI Intelligent Technology 2011 óta gyárt akusztikus figyelmeztető eszközöket. A kínai Jiangsu-ban található gyár integrálja a házon belüli ABS fröccsöntést, az automatizált oszcillátor kalibrálást és a 100%-os akusztikai ellenőrzést az ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer szerint. Ez a függőleges integráció lehetővé teszi a HND-4216 teljesítményének és megbízhatóságának szoros ellenőrzését.
Minden egyes gyártási tétel a következő ellenőrzéseken megy keresztül. A hangnyomást minden egységen megmérik, hogy megerősítsék a ≥90dB minimumot; a tipikus köteg átlagok meghaladják a 103 dB-t. Az oszcillátor frekvenciája 2800±500 Hz-en belül marad, és az áramfelvételt ≤8 mA-re szűrték 12 V-on. A hőállósági teszt 48 órán keresztül +80 °C-on futtatja az egységeket az oszcillátor stabilitásának megerősítésére. A 96 órán keresztül 40°C-on és 93%-os relatív páratartalom melletti páratartalom érvényesíti az ABS-házat és a kapocslemezt. A forraszthatóságot a J-STD-002 szerint tesztelték, a 10–55 Hz-es rezgésvizsgálat pedig 1,0 mm-es amplitúdóval biztosítja, hogy a menetes rögzítés biztonságos maradjon.
A házra nyomtatott tételkód minden HND-4216-ot a gyártási dátumhoz, az oszcillátor tételhez és a teljes tesztrekordhoz kapcsol, amelyeket tíz évig megőriznek.
1. Használható a 4216 Active Piezo Alarm Buzzer kültéren esőben vagy magas páratartalom mellett?
A standard ABS ház beltéri és védett kültéri használatra készült. Ha közvetlen esőnek, lemosásnak vagy erős pornak van kitéve, vegye fel a kapcsolatot a MEIDI-vel egy IP-besorolású, lezárt előlappal és vízelvezető pályával rendelkező verzióval kapcsolatban. Ha a riasztót úgy szereli fel, hogy a hangport lefelé nézzen, az is segíthet a belső elemek védelmében.
2. Mekkora az effektív riasztási távolság egy zajos üzemben?
A 101–107 dB mért kimenettel a HND-4216 jellemzően tiszta jelet ad 40–60 méter távolságból, ha a háttérzaj 85 dB körül van. Nagyon hangos területeken (95 dB és több) a hatótáv 25–35 méterre is csökkenhet. Nagy terek esetén több, egymástól 30–40 méteres távolságra elhelyezett riasztó ajánlott.
3. A hangszín testreszabható, vagy gyárilag rögzítve van?
A szabványos egység egyenletes 2800 Hz-es hangot ad ki. A volumenű OEM projekteknél a MEIDI képes kiértékelni a piezoelektromos rezonancia sávon belüli alternatív frekvenciákat, vagy modulációs mintákat adhat hozzá. Minimális rendelési mennyiség és műszaki átfutási idő érvényes.
4. Biztonságos a HND‑4216 24 órás folyamatos működése?
Igen. A riasztó folyamatos üzemre van besorolva, és alacsony, 8 mA-es árama nagyon kevés belső hőt termel. Mind a piezoelektromos elem, mind az oszcillátor áramkör jóval a termikus határain belül marad a teljes -20°C és +80°C környezeti tartományban történő hosszabb működés során.
5. Működhet a riasztó 48V DC vagy 110V AC tápokkal?
A maximális folyamatos feszültség 24V DC. A 48 V-os rendszerekben egy egyszerű zener bilincs vagy soros ellenállás csökkentheti a feszültséget a biztonságos szintre. 110 V AC feszültséghez 24 V-os szabályozású híd egyenirányító szükséges. Ezekre a beállításokra vonatkozó alkalmazási megjegyzések a MEIDI-től szerezhetők be. Ehhez a modellhez nem gyártanak egyedi nagyfeszültségű változatokat.
Az akusztikai lefedettség számításaihoz, az IP-zárolási lehetőségekhez, az OEM testreszabási kérelmeihez vagy a mennyiségi árképzéshez küldje el igényeit a kérdőíven keresztül. A MEIDI alkalmazásmérnöki csapata általában egy munkanapon belül válaszol az adatlapokkal, a szerelési rajzokkal és a minták elérhetőségével.
