Röviden:Az elektromágneses berregő (gyakran mágneses berregőnek is nevezik) a kis tekercsből és mágnesből álló hangtekercset megbízható hangjelzéssé változtatja készülékek, riasztók, autóipari és ipari termékek számára. Ez a 2026-os útmutató elmagyarázza az elektromágneses hangjelző működését, összehasonlítja az aktív és a passzív, valamint a mágneses és a piezoelektromos összeállításokat, felsorolja az ellenőrizendő legfontosabb specifikációkat, és bemutatja, hogyan fejleszt a MEIDI egyedi és OEM elektromágneses hangjelző megoldásokat tervezőmérnökök és beszerzési csapatok számára.
Az elektromágneses hangjelző egy tekercs, állandó mágnes és ferromágneses membrán (általában kis acélkupak) köré épülő elektroakusztikus jelátalakító. Amikor az áram átfolyik a tekercsen, az elektromágnessé válik, amely a membránt a mágnes felé húzza; megfordítja az áramot, és a membrán visszaugrik. Ismételje meg ezt másodpercenként ezerszer, és hangot kap. A kerámialemezt meghajlító piezoelektromos hangjelzővel ellentétben az elektromágneses hangjelző mozgó tekercses mechanizmust használ – ugyanaz az elv, mint a hangszóró, néhány milliméterre zsugorítva. Emiatt az elektromágneses hangjelzések ismerős, olcsó választássá válnak minden olyan termékhez, amelyet csak hallani kell.
Mivel a mechanizmus mechanikus és önálló, az elektromágneses berregő folyamatosan működik a vibráción, a páratartalom ingadozásán és az évekig tartó kapcsolási ciklusokon keresztül. Panelek, fogyasztásmérők és fogyasztási cikkek esetében az elektromágneses hangjelző marad az alapértelmezett hangjelző, ha a tiszta, halk hang fontosabb, mint az abszolút minimális energiafogyasztás.
A mechanizmus a mozgó-tekercs (hang-tekercs) elv. A passzív elektromágneses berregőben váltakozó vagy impulzusos meghajtójelet ad, amely ismételten feszültség alá helyezi a tekercset; a membrán a hajtási frekvencián rezeg és hangot sugároz. Az aktív elektromágneses berregőben egy belső oszcillátor végzi el a váltást az egyenáramú tápról. Két tény határozza meg a tervezést:
Éppen ezért ugyanaz az elektromágneses berregő hangosabb a névleges rezonanciafrekvenciáján, mint azon kívül. Amikor elektromágneses hangjelzést ad meg, a rezonanciafrekvencia az a szám, amely meghatározza a házon belüli valós hangerőt.
Ez az első villa az elektromágneses hangjelzők közül: az oszcilláció az alkatrészen belül él, vagy a firmware-ben?
A passzív elektromágneses hangjelző csak a tekercset és a membránt tartalmazza – oszcillátor nélkül. Négyszöghullámmal vagy váltakozó áramú jellel táplálod a hangfrekvencián, és ezen a frekvencián szól. Előnye a hangmagasság szabályozása: egy passzív elektromágneses berregő dallamokat, kéthangú riasztásokat vagy egyetlen megerősítő hangjelzést tud produkálni. Ennek költsége az, hogy az MCU-nak vagy egy illesztőprogram-IC-nek kell generálnia a hullámformát.
Az aktív elektromágneses hangjelző egy belső oszcillátort tartalmaz. Alkalmazzon egyenáramot a névleges tartományon belül, és önállóan sípol egy rögzített hangon. Egy egyszerű „bekapcsolási” csipogáshoz vagy hibajelzéshez az aktív elektromágneses hangjelzés a leggyorsabb út – nincs kód, nincsenek extra alkatrészek, csak egy feszültségsín és egy soros ellenállás.
Gyors szabály:fix riasztási hangra van szüksége nulla firmware mellett? Válasszon egy aktív elektromágneses hangjelzést. Hangmagasság-szabályozásra, zenére vagy kéthangú ébresztőre van szüksége? Válasszon egy passzív elektromágneses csengőt, és vezesse be.
Mindkettő hangot ad; másképp csinálják. A mágneses (elektromágneses) berregő mozgatja a tekercset és a mágnest; egy piezoelektromos hangjelző meghajlítja a kerámia korongot. A gyakorlati kompromisszumok:
Ha mély, hangos, alacsony frekvenciájú riasztásra van szüksége 3–12 V-on, az elektromágneses berregő gyakran a jobb érték. Ha az energiaköltség és a hőmérséklet-tartomány dominál, hasonlítsa össze mindkettőt a padon, mielőtt elkötelezi magát.
Ha szűk a hely a táblán, az SMD elektromágneses hangjelzés közvetlenül a táblára forrasztódik. A MEIDI MLT sorozat részei a mozgó tekercs mechanizmust 5 × 5 mm-es vagy kisebb alapterületre hozzák, vezetékek nélkül. Az SMD elektromágneses berregő túléli az automatizált összeszerelést, és hangerőn is állandó marad – ezért jelenik meg intelligens zárakban, hordható eszközökben, háztartási készülékekben és műszerfali jelzőfényekben. Az ólmozott elektromágneses berregővel szembeni kompromisszum valamivel alacsonyabb maximális hangkibocsátás, ezért erősítse meg a dB-t a tényleges üzemi feszültségen, mielőtt elkötelezi magát.
Az újrafolyó összeszereléshez az SMD elektromágneses berregő eltávolítja a kézi beillesztés lépéseit is, és csökkenti az elhelyezési hibákat, ami számít, ha a hangerő meghaladja a havi néhány ezer egységet.
Az elektromágneses hangjelzés adatlapjának olvasása négy számra csökken, plusz két másodlagos számra:
Először zárja le a feszültségtartományt és a rezonanciafrekvenciát, mert ezek döntik el, hogy az elektromágneses berregő egyáltalán illeszkedik-e a kártyához és a házhoz.
A meghajtó áramkör az Ön által kiválasztott típust követi. A passzív elektromágneses berregő négyszöghullámot kíván – egy MCU PWM érintkező egy áramkorlátozó ellenálláson keresztül, vagy egy dedikált hangjelző meghajtó IC jól működik. Tartsa a meghajtó feszültségét a névleges működési tartományon belül; a túlhajtás telítheti a tekercset vagy túlmelegítheti. Az aktív elektromágneses berregőnek csak tiszta egyenáramú tápra és soros ellenállásra van szüksége; kapcsolja át tranzisztorral vagy MOSFET-tel az MCU GPIO-járól. Mivel a tekercs induktív, helyezzen rá egy flyback diódát a végfok védelme érdekében.
A Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) elektromágneses berregőket gyárt passzív, aktív és SMD vonalakon, házon belüli tekercseléssel és akusztikus hangolással – ezek a lépések határozzák meg a hangszín egységességét az első egységtől a mennyiségi gyártásig. Az alábbiakban bemutatunk egy reprezentatív válogatást kínálatunkból. A teljes gépészeti rajzok és a teljes katalógus kérésre elérhető. Minden érték mért specifikáció; tervezés előtt mindig ellenőrizze a legújabb adatlapot.
| Modell | Írja be | V minősítésű | Üzemeltető V | Rezonancia Frek. | Hangkimenet | Névleges áram |
|---|---|---|---|---|---|---|
| HN-1295 | Passzív | 5 V | 3-7 V | 2400 Hz | ≥85 dB | ≤80 mA |
| HN-2512 | Passzív | 5/12 V | 3–7/9–14 V | 800 Hz | 85 dB | ≤30 mA |
| HN-9650E | Passzív | 5 V | 4-6 V | 2700 Hz | ≥85 dB | ≤80 mA |
| HMB1206-05 | Aktív | 5 V | 3-7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| HNB09A05 | Aktív | 5 V | 3-7 V | 2700±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A05 | Aktív | 5 V | 3-7 V | 2400±300 Hz | ≥85 dB | ≤30 mA |
| TMB12A12 | Aktív | 12 V | 8-16 V | 2700±300 Hz | ≥88 dB | ≤30 mA |
| TMB12A24 | Aktív | 24 V | 18-26 V | 2400±300 Hz | ≥90 dB | ≤30 mA |
| MLT-5020 | SMD passzív | 3,0 V | 2-4 V | 4000±300 Hz | ≥80 dB | ≤100 mA |
| MLT-8530-16R | SMD passzív | 3,6 V | 2,5–4,5 V | 2700±200 Hz | ≥85 dB | ≤100 mA |
| MLT-9650Y-5V | SMD aktív | 5 V | 4-7 V | 3000±300 Hz | ≥85 dB | ≤30 mA |
Használja ezt az ötlépéses ellenőrzést, mielőtt elektromágneses hangjelzést adna a BOM-on:
Ha kétségei vannak, küldje el a MEIDI-nek a ház hangerejét, tápellátását és szükséges hangerejét – találgatások helyett javasoljuk az Ön üregéhez illeszkedő elektromágneses berregőt.

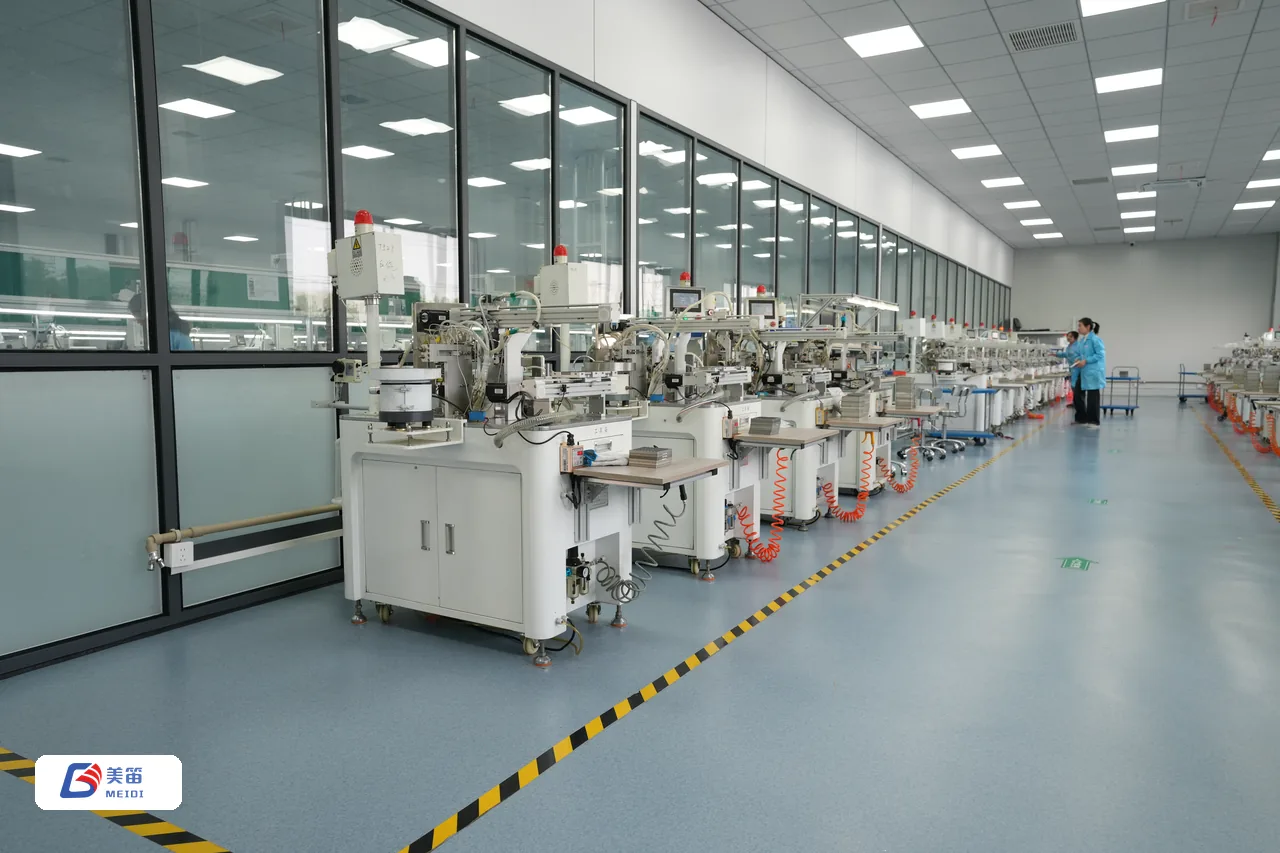

A Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) egy külön berregő és akusztikai alkatrészek gyártója, nem kereskedelmi vállalat. A MEIDI ugyanannak a gyártóbázisnak az exportmárkája, amely egyedi és OEM-programokhoz készült – ha egy szabványos alkatrész nem veszi figyelembe a házat, a feszültséget vagy az SPL-célt, a tekercset és az üreget az Ön specifikációinak megfelelően hangoljuk. Automatizált gyártósorokkal, házon belüli akusztikai tesztlaborral, ISO 9001 és ISO 14001 felügyeleti rendszerekkel, valamint RoHS és REACH megfeleléssel támogatjuk ügyfeleinket a prototípus mintáktól a napokban a stabil tömeggyártásig. Ha összehasonlít egy elektromágneses hangjelzés szállítóját, tegyen fel mindegyiknek egy egyszerű kérdést – ki csévéli fel a tekercset, és ki teszteli a hangot? A MEIDI-nél a válasz ugyanaz: mi.
Az elektromágneses hangjelző tekercset és mágnest használ, amelyek egy acél membránt mozgatnak; a piezoelektromos hangjelző egy kerámiaelemet feszültség alatt hajlít meg. Az elektromágneses berregő az alacsony frekvenciájú hangerő és az alapvető riasztások alacsony költsége mellett győz, míg a piezoelektromos típus az erő, a tartósság és a vékony SMD-kialakítás terén. Válassza az elektromágneses csengőt, ha mélyebb hangra van szüksége 3–12 V-on.
Válasszon passzív elektromágneses csengőt, ha a firmware már PWM kimenetet hajt, és vezérelni szeretné a hangmagasságot vagy lejátszani dallamokat. Válasszon aktív elektromágneses berregőt, ha csak egy fix sípolásra van szüksége az egyenáramról, és a legegyszerűbb integrációt szeretné extra kód nélkül.
Igen. A MEIDI egyedi elektromágneses berregő megoldásokat fejleszt akusztikus hangolással, egyedi mechanikai tervezéssel és közösen tervezett meghajtó áramkörökkel. Az értékelési minták általában napokon belül elkészülnek, így ellenőrizheti a teljesítményt a saját házában.
A MEIDI ISO 9001 és ISO 14001 minőség- és környezetirányítási rendszerek szerint gyárt, és elektromágneses berregő termékeink megfelelnek az RoHS és a REACH anyagok követelményeinek. A dokumentáció minden küldeményhez tartozik.
A szabványos modelleket általában néhány munkanapon belül kiszállítják, az egyedi elektromágneses hangjelző mintákat pedig általában a specifikáció megerősítését követő napon belül készítik el. A kezdéshez vegye fel a kapcsolatot csapatunkkal, és adja meg feszültségét, SPL-jét és lábnyomát.
Elektromágneses berregőre van szüksége a következő tervezéshez?
Mondja el nekünk feszültségét, SPL-jét és lábnyomát, és ajánlunk egy szabványos modellt, vagy egy egyedi elektromágneses berregőt. Adatlapok és ingyenes értékelési minták kérésre rendelkezésre állnak.
