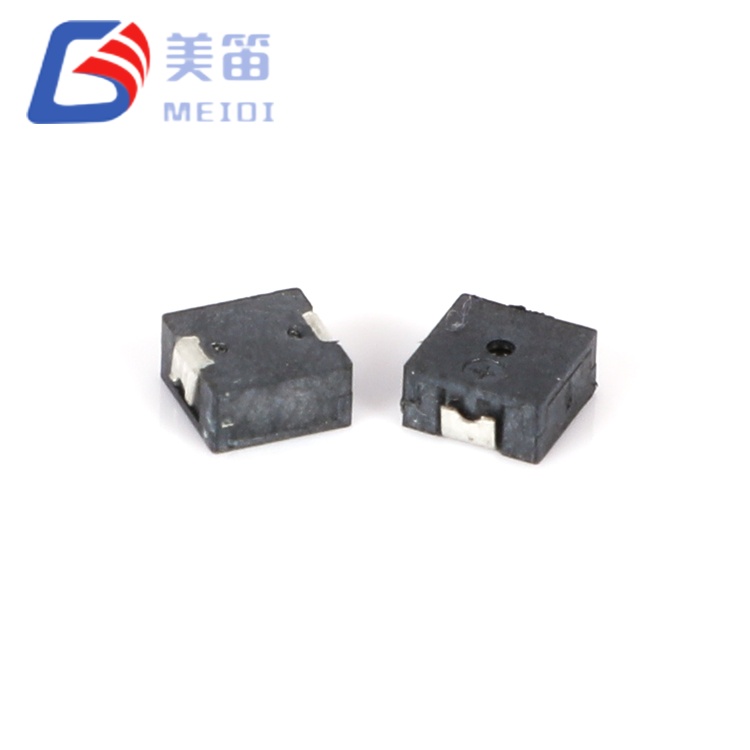

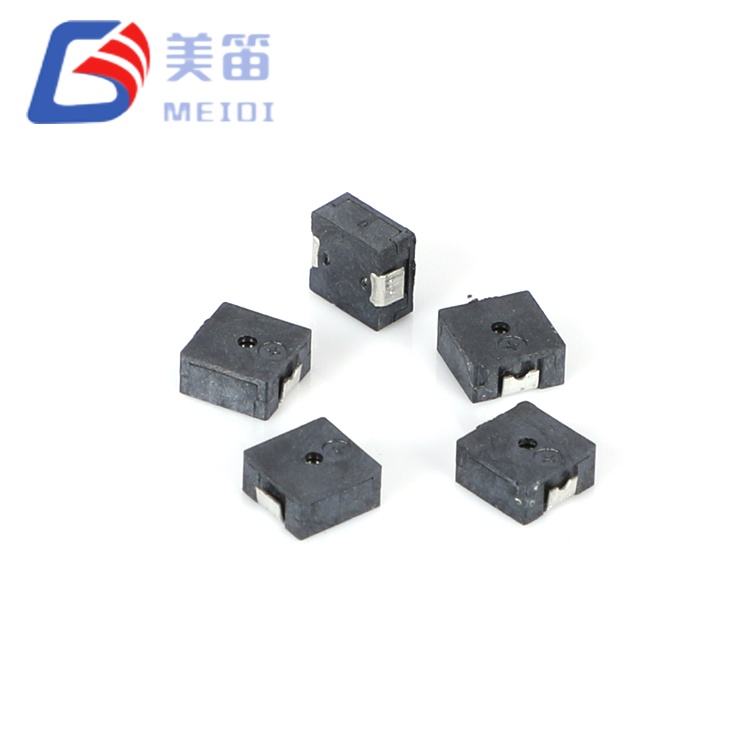

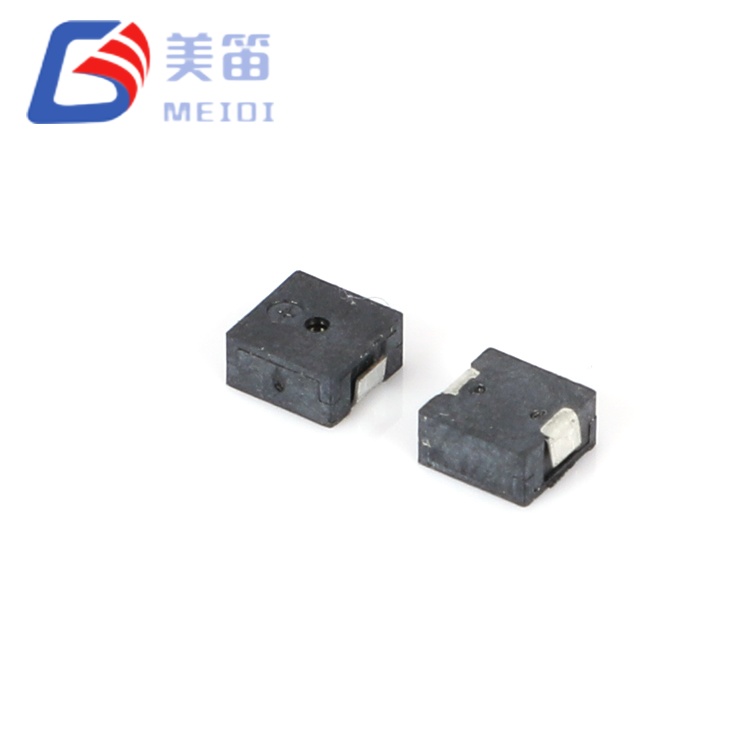

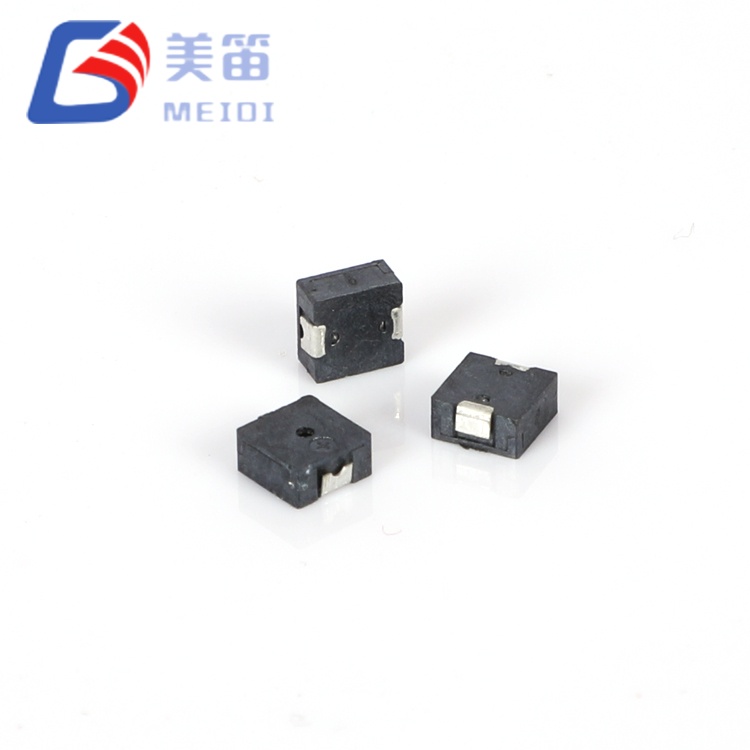

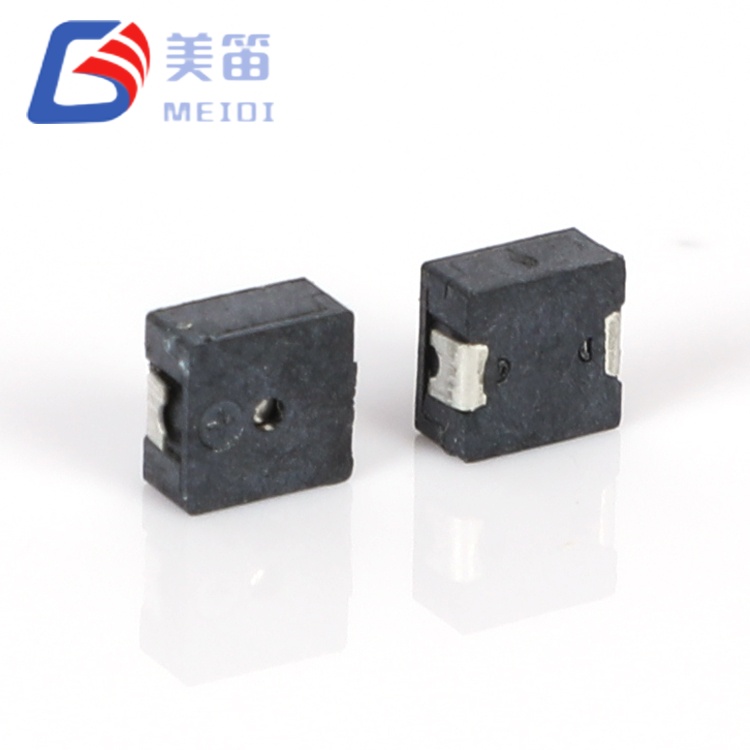

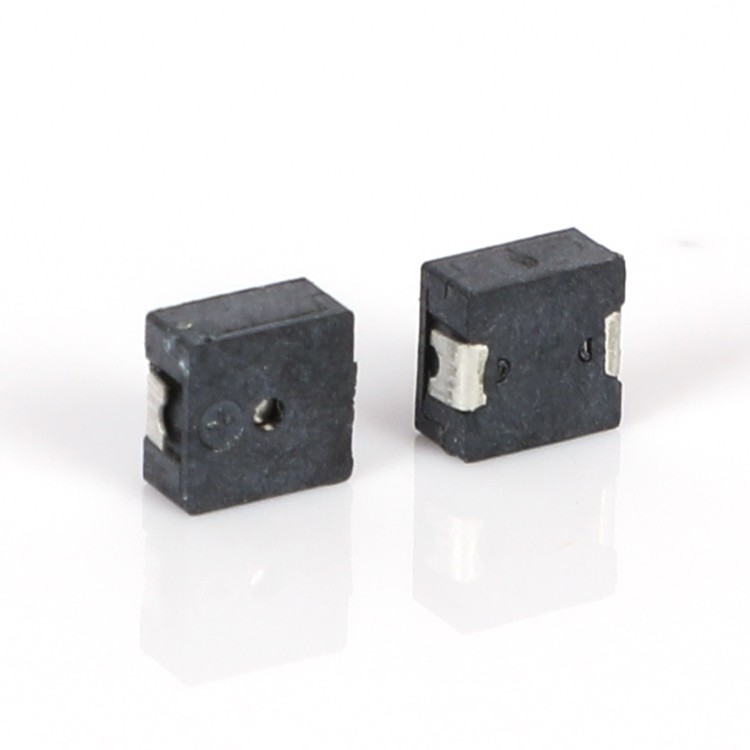

Az MLT-4020H egy 4*4*2 mm-es SMD mágneses passzív hangjelző, amelyet nagy sűrűségű PCB-szerelvényekhez terveztek, ahol minden négyzetmilliméter számít. A 12±3Ω-os tekercsimpedanciával és 4000±300Hz-es rezonanciafrekvenciájával ez az alkatrész 65 dB minimális hangnyomásszintet biztosít 10 cm-en 3,0 V-os négyzethullámú gerjesztés mellett, miközben legfeljebb 80 mA-t vesz fel – ez a kombináció alkalmassá teszi akkumulátoros, hordozható orvosi műszerekhez, hordozható orvosi műszerekhez és hordozható eszközökhöz.
A MEIDI ISO-9001 tanúsítvánnyal rendelkező létesítményében gyártott MLT-4020H automatizált tekercselési, összeszerelési és tesztelési folyamatok előnyeit élvezi, amelyek egyenletes elektromos és akusztikai teljesítményt biztosítanak a gyártási mennyiségek során. A fekete LCP ház ellenáll a szabványos ólommentes újrafolyó profiloknak, 255°C-os csúcshőmérséklet mellett, ami lehetővé teszi az SMT összeszerelő sorokba való zökkenőmentes integrációt. Minden egységet 100%-os impedancia- és frekvenciaellenőrzésnek vetnek alá, és a kötegelt mintaadatok megerősítik, hogy a hangnyomás szintje folyamatosan meghaladja a 75 dB-t – jelentős eltérést biztosítva a minimális specifikációhoz képest.
A 4*4*2 mm-es SMD mágneses passzív berregő egy passzív elektromágneses berregő, amely külső váltóáramú meghajtó jelet igényel – jellemzően 4 kHz-es négyszöghullámot vagy PWM kimenetet egy mikrokontrollertől – a hangos riasztások generálásához. Ez az architektúra teljes irányítást biztosít a tervezőknek a hangfrekvencia, a munkaciklus és a mintasorozatok felett, lehetővé téve a prioritáskódolt riasztásokat, a dallamgenerálást és a hangerő modulációt egyszerű szoftverbeállításokkal.
A 4 kHz-es rezonanciafrekvencia a 2–4 kHz-es sávba esik, ahol az emberi hallási érzékenység tetőzik, így biztosítva, hogy tipikus beltéri környezetben még a szerény SPL szint is érzékelhető legyen. A 12 Ω-os tekercsimpedanciát szándékosan úgy választották meg, hogy lehetővé tegye a közvetlen hajtást a szabványos 3,3 V-os és 5 V-os MCU GPIO érintkezőkről, így sok alkalmazásban nincs szükség külső tranzisztoros pufferekre vagy dedikált meghajtó IC-kre – feltéve, hogy a láb ≤ 80 mA csúcsáram forrására képes.
Az ultrakompakt 4,0 × 4,0 mm-es alapterület és a 2,0 mm-es profilmagasság nagy sűrűségű PCB-elrendezésekhez optimalizált, ahol a függőleges távolság korlátozott. A mindössze 0,1 g-os alkatrész tömege elhanyagolható tehetetlenségi terhelést jelent, így alkalmas ütésnek és vibrációnak kitett hordozható és hordható eszközökhöz. Az LCP ház méretstabilitást biztosít a teljes -20°C és +70°C közötti működési tartományban, és deformáció vagy akusztikai károsodás nélkül ellenáll az újrafolyós forrasztás okozta hőterhelésnek.
Az ultraminiatűr SMD formátum – 4,0 × 4,0 × 2,0 mm lehetővé teszi az akusztikai teljesítmény csökkenése nélkül integrálható a szűkös kialakításokba
Optimalizált 4 kHz-es rezonanciafrekvencia – az emberi fül legérzékenyebb tartományában középre állítva a maximális hangerőt minimális energiafogyasztás mellett
Alacsony impedanciájú tekercs (12±3Ω) – lehetővé teszi a közvetlen hajtást az alacsony feszültségű MCU kimenetekről, csökkentve a BOM költségeket és az áramkör bonyolultságát
Széles, 2–4 V-os működési ablak – kompatibilis az egycellás Li-ion, 3 V-os gombelemes és szabványos 3,3 V-os logikai sín tápokkal
Magas hőmérsékletű LCP ház – 255°C-ig ellenáll a visszafolyó forrasztási profiloknak, és megtartja a méretstabilitást -20°C és +70°C közötti működési tartományban
Reflow és hullámforrasztás kompatibilis – támogatja az automatizált SMT összeszerelést akár 3 visszafolyási menettel, biztosítva a gyártási rugalmasságot
| Paraméter | Érték |
| Termék típusa | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,0 V (o-p) |
| Üzemi feszültség | 2–4 V (o-p) |
| Hangkimenet 10 cm-en | ≥ 65 dB |
| Üzemi áram | ≤ 80 mA |
| Rezonancia frekvencia | 4000 ± 300 Hz |
| Tekercs ellenállás | 12 ± 3 Ω |
| Üzemi hőmérséklet | -20 °C ~ +70 °C |
| Tárolási hőmérséklet | -30 °C ~ +80 °C |

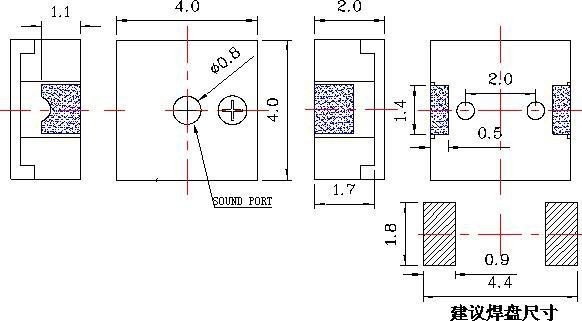

| Méretek (H × Szé × Ma) | 4,0 × 4,0 × 2,0 mm |
| Súly | 0,1 g |
| Ház anyaga | Fekete LCP |

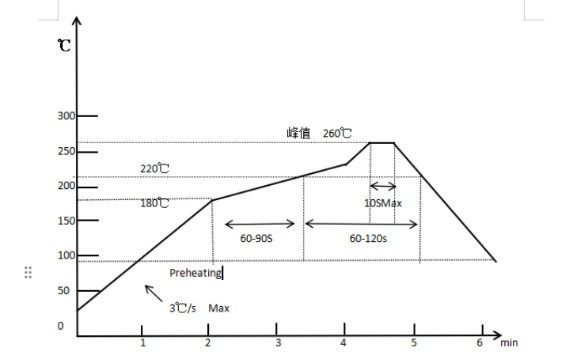

| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
Viselhető egészségügyi monitorok – gyógyszeres emlékeztetők és állapotfigyelmeztetések kompakt fitneszkövetőkben és okosórákban, ahol a PCB terület rendkívül korlátozott
IoT érzékelő csomópontok – alacsony fogyasztású akusztikus visszacsatolás a környezetfigyeléshez, az intelligens mezőgazdasághoz és az érmecellákból működő vagyonkövető eszközökhöz vagy az energiagyűjtéshez
Hordozható orvosi eszközök – hallható megerősítő hangok glükózmérőkben, pulzoximéterekben és kézi diagnosztikai műszerekben, amelyek kompakt, megbízható hangjelzőket igényelnek
Intelligens otthoni vezérlők – gombnyomás-visszajelzés és riasztási értesítések termosztátokban, intelligens kapcsolókban és biztonsági billentyűzeteken, ahol korlátozott a hely
Szórakoztató elektronikai tartozékok – töltési állapot és kapcsolódási figyelmeztetések a TWS fülhallgató-tokokban, tápegységekben és Bluetooth-címkékben
Könnyű ipari kézi eszközök – szkennelés megerősítése és hibajelzések kompakt vonalkód-leolvasókban, hordozható RFID-olvasókban és ellenőrzött beltéri környezetben működő mobil adatgyűjtő terminálokban
Az MLT-4020H mért hangnyomásszintje 75,6–79,7 dB (minta kötegadatok), ami jelentősen meghaladja a 65 dB-es minimális specifikációt. Ez a 4 mm-es négyzetméteren és 2 mm-es magasságon belül elért teljesítmény az optimalizált tekercselés, a mágneses áramkör kialakítása és a membránhangolás eredménye. A 0,1 g-os alkatrész elhanyagolható tömeget ad a nyomtatott áramkörhöz, ami fontos szempont a hordható és hordozható eszközöknél, ahol a súlyköltségvetés szigorúan ellenőrzött.
A 12 Ω-os tekercsellenállást úgy választották ki, hogy lehetővé tegye a közvetlen hajtást a szabványos GPIO érintkezőkről külső pufferelés nélkül, feltéve, hogy a tű képes a ≤80 mA csúcsáram forrására – ez a képesség sok ARM Cortex‑M és más kis teljesítményű MCU-ban közös. A 3,3 V-on működő kiviteleknél a hangjelző a 2–4 V-os működési tartományon belül marad, és a 3,0 V-os SPL körülbelül 85%-át adja le, miközben valamivel alacsonyabb áramot vesz fel. Ez a feszültségrugalmasság leegyszerűsíti a tápegység tervezését, mivel ugyanaz az alkatrész használható különböző logikai feszültségű termékváltozatokban.
Azok a tervezők, akiknek szigorú akusztikai előírásoknak kell megfelelniük a szűkös helyen végzett alkalmazásokban, az MLT-4020H hitelesített megoldást kínál teljes gyártási nyomon követhetőséggel, dokumentált vizsgálati adatokkal és kompatibilis a szabványos SMT összeszerelési folyamatokkal.
A MEIDI az MLT-4020H-t dedikált SMD összeszerelő sorokon gyártja, amelyek automatizált tekercselést, forrasztást és akusztikus hangolást tartalmaznak. Jiangsu-i üzemünk az ISO 9001:2015 minőségirányítási rendszer szerint működik, folyamat közbeni ellenőrzésekkel a gyártás minden szakaszában – az anyagvizsgálattól a végső funkcionális tesztelésig.
Minden gyártási tételt átfogó minősítési vizsgálatnak vetnek alá:
Akusztikus ellenőrzés – 100%-os SPL mérés névleges feszültségen; A kötegelt mintaadatok 75,6–79,7 dB-t mutatnak, ami folyamatosan meghaladja a 65 dB-es minimumot
Frekvenciastabilitás – statisztikai mintavételezés 4000Hz ±300Hz-en; tipikus mérési tartomány 3950–4050 Hz
Tekercsellenállás-ellenőrzés – 12±3Ω ellenőrzés; mért értékek jellemzően 11,2-12,8Ω
Magas hőmérsékletű tárolás – 48 óra +80±2℃-on; teljes paraméter-visszaállítás 2 órás környezeti stabilizálás után
Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; igazolt aktiválás minimum 2V-on
Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként
Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)
Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett, majd 2 órás regeneráció és elektromos jellemzés
Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es test és forrasztás közötti hézaggal, amely igazolja az LCP ház integritását
Minden alkatrész RoHS és REACH kompatibilis. A házon található tételkód-jelölések lehetővé teszik a teljes nyomon követhetőséget a gyártás dátumáig, a vizsgálati jegyzőkönyvekig és az anyagtételig.
1. kérdés: Szükséges-e az MLT-4020H külső meghajtó áramkör?
Igen. Passzív elektromágneses berregőként külső váltakozó áramú jelre van szükség – jellemzően 4 kHz-es négyszöghullámra vagy PWM-re – a hang generálásához. Önmagában állandó egyenfeszültség alkalmazása nem eredményez hallható kimenetet. Egy szabványos GPIO mikrokontroller PWM képességgel elegendő ennek az egységnek a működtetéséhez, feltéve, hogy legalább 80 mA csúcsáramot tud biztosítani. A GPIO-korlátozott kiviteleknél egy kis NPN tranzisztor puffer is hozzáadható az aktuális terhelés kezelésére.
2. kérdés: Mi az ajánlott meghajtó feszültség és jelformátum?
A névleges feszültség 3,0 V (csúcstól csúcsig), működési tartománya 2–4 V. A 4 kHz-es négyszöghullám 3,0 V-on optimális hangkimenetet biztosít. A 12±3Ω-os impedancia lehetővé teszi a közvetlen hajtást a legtöbb 3,3 V-os MCU érintkezőről további erősítés nélkül, feltéve, hogy a tű ≤80mA áramot tud adni. Az 5 V-os rendszerekben soros ellenállás (47–100 Ω) ajánlott az áram korlátozása és a túlmelegedés elkerülése érdekében, mivel a hangjelzés nem alkalmas folyamatos 5 V-os működésre.
3. kérdés: Az MLT-4020H kompatibilis a szabványos SMT újratöltési folyamatokkal?
Igen. A fekete LCP ház 255±5°C-os csúcson 3 másodpercig, 180°C-os előmelegítési fokozattal 40-70 másodpercig alkalmas. Legfeljebb 3 visszafolyási ciklus megengedett a teljesítmény romlása nélkül. Hullámforrasztásnál a paraméterek 260°C 4-6 másodpercig. A kézi forrasztás 360°C-on 2-5 másodpercig szintén támogatott. Mindig kövesse az ajánlott hőmérsékleti profilokat, hogy elkerülje a ház deformálódását vagy belső károsodását.
4. kérdés: Beállítható a hangfrekvencia, vagy fix 4kHz?
Míg a rezonanciafrekvencia mechanikusan 4000±300 Hz-re van beállítva a maximális hangnyomás érdekében, a hangjelző szélesebb frekvenciatartományban reagál a meghajtó jelekre. A hangkimenet azonban jelentősen csökken, ha távol esik a rezonanciától – körülbelül 6 dB per oktáv eltérés. Változtatható hangszínes alkalmazásoknál a 4 kHz (például 3,5–4,5 kHz) körüli frekvenciamoduláció javasolt a megfelelő SPL fenntartása érdekében, miközben a tónusváltozások is elérhetők.
5. kérdés: Rendelkezésre állnak-e egyedi specifikációk az OEM-megrendelésekhez?
Igen. A MEIDI támogatja az OEM/ODM testreszabását a mennyiségi rendelésekhez. Az opciók között szerepelnek alternatív rezonanciafrekvenciák (2–6 kHz-en belül), egyedi impedanciaértékek, speciális házszínek és módosított akusztikus port-konfigurációk. Az átfutási idő és a minimális rendelési mennyiség a testreszabás terjedelmétől függ. Lépjen kapcsolatba értékesítési csapatunkkal, hogy megbeszéljük konkrét igényeit, és elkészítjük a megvalósíthatósági értékelést és árajánlatot.
6. kérdés: Mennyi a várható élettartam 3 V-os folyamatos működés mellett?
A megadott élettartam-vizsgálati feltétel 96 óra 25±10°C-on, 1/2-es munkaciklusú rezonancia-frekvenciás négyszöghullámmal. Folyamatos hangjelzésű alkalmazások esetén a MEIDI azt javasolja, hogy korlátozza a terhelhetőséget 50%-ra, vagy szaggatott riasztási mintát alkalmazzon (pl. 1 másodperc be, 3 másodperc kikapcsolva), hogy csökkentse a tekercs felmelegedését és meghosszabbítsa az alkatrészek élettartamát. Lépjen kapcsolatba mérnöki csapatunkkal az élettartamra vonatkozó becslésekért bizonyos működési feltételek mellett.
