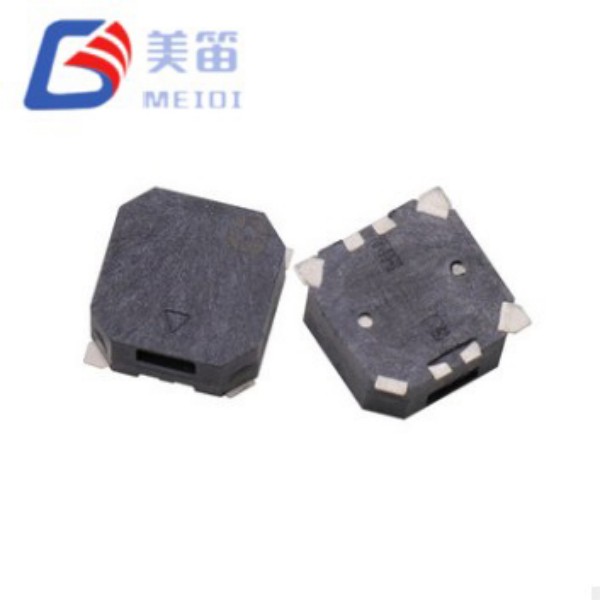

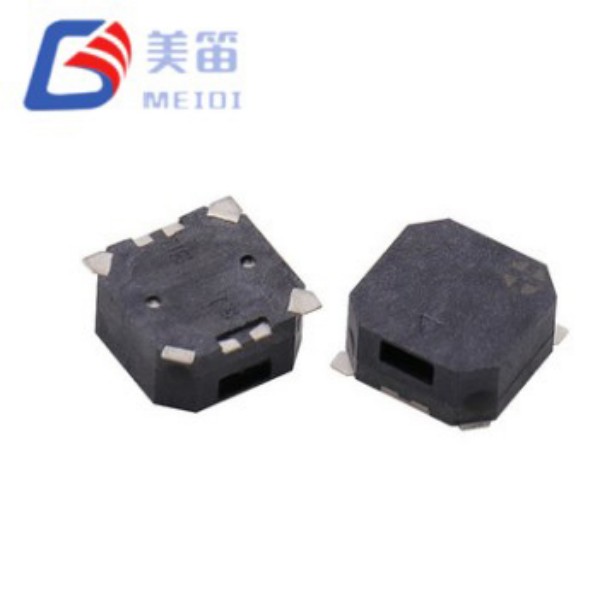

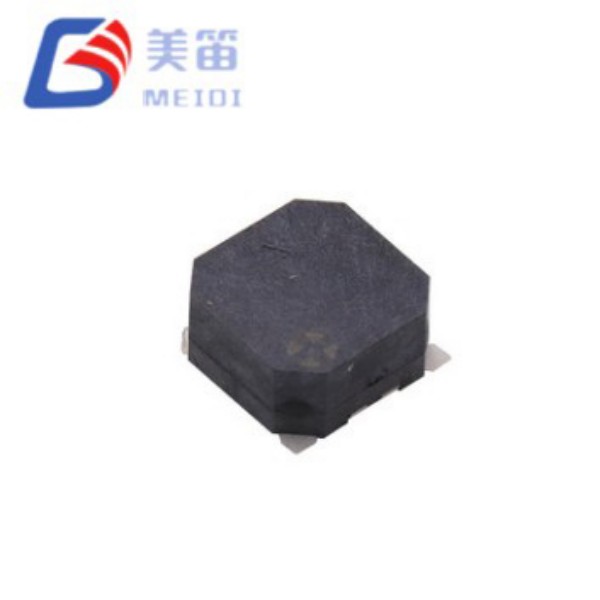

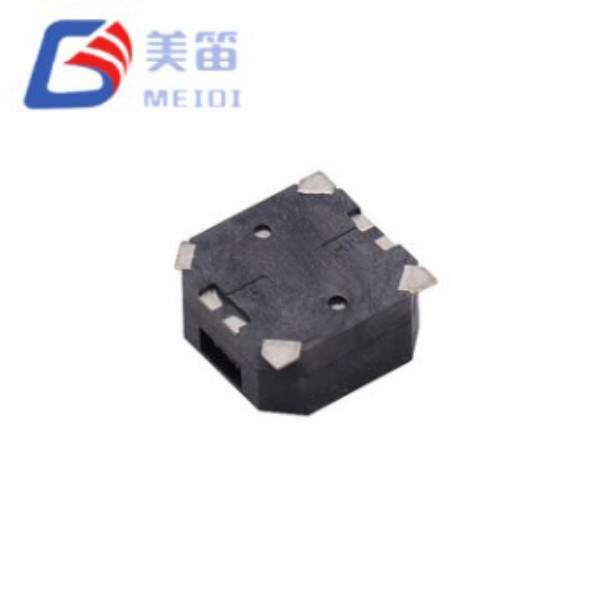

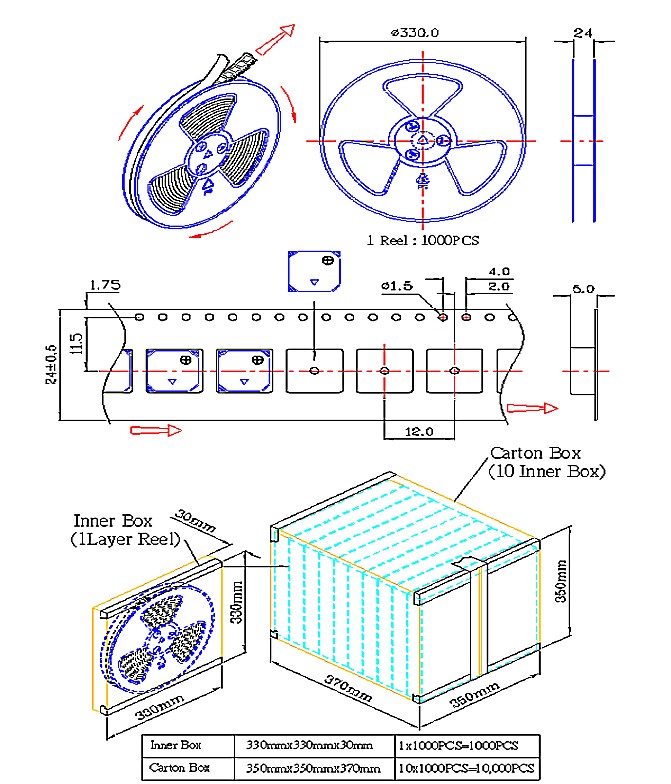

8,5*8,5*4 mm-es SMD mágneses passzív hangjelző

Az MLT-8540 sorozat két elektromágneses passzív berregőt tartalmaz, amelyek azonos 8,5 × 8,5 × 4,0 mm-es SMD alapterületen osztoznak, a tekercs impedancia és a névleges feszültség alapján megkülönböztetve: a 16 Ω-os változat (MLT-8540-16R) 2,5–4,5 V-os rendszerekhez és a 32Ω2-4,5 V-os LT-32Ω4-es változat. 4,5-6,5 V-os buszok. Ez az egységes mechanikai platform lehetővé teszi a mérnökök számára, hogy mindkét meghajtóarchitektúrát kiértékeljék a PCB-elrendezés megváltoztatása nélkül, leegyszerűsítve a prototípus-készítést és a platformméretezést a különböző tápfeszültségű termékcsaládok között.

A MEIDI ISO-9001 tanúsítvánnyal rendelkező Jiangsu-i üzemében gyártott mindkét változat 4,0 mm-es belső üregmagassággal rendelkezik – a 8,5 mm-es alapterület legmagasabb osztályában –, amely optimalizálja a Helmholtz-rezonanciát 2700 Hz-en a fokozott alacsony frekvenciájú penetráció érdekében. A mintadarab-ellenőrzés megerősíti a 91,2 dB és 99,3 dB közötti SPL értékeket, ami jelentősen meghaladja a 85 dB minimumot. A fekete LCP ház támogatja az ólommentes visszafolyást 255°C-on, és -30°C és +70°C között működik, tárolási képességgel -40°C és +85°C között.

Kettős impedanciás architektúra – gyakorlati előnyök

A 8,5 * 8,5 * 4 mm-es SMD mágneses passzív hangjelző egy olyan beszerzés-hatékony stratégiát vezet be, amely ritkán érhető el az SMD hangjelzők portfólióiban. Ahelyett, hogy a mérnököket egyetlen impedancia kiválasztására kényszerítenék, és bármilyen feszültségtartományt is elfogadjanak, ez a sorozat két hitelesített elektromos konfigurációt kínál egyetlen mechanikai alapból. Ez a megközelítés három gyakorlati előnnyel jár:

Rugalmas prototípuskészítés – a korai fejlesztés során a csapatok a 16Ω-os és a 32Ω-os változatokat is kiértékelhetik azonos PCB-elrendezéseken anélkül, hogy módosítanák a pad geometriáját, a tartási zónákat vagy a burkolat akusztikai modelljeit. A 4,0 mm-es magasság és a 8,5 mm-es lábnyom változatlan marad; csak a meghajtó áramkör és a darabjegyzék-sor változik.

Platform méretezhetőség – a 3,3 V-os USB-meghajtású hordozható egységeket és az 5 V-os, járműbe telepített modulokat felölelő termékcsalád egyetlen hangjelzésű mechanikai modellen osztozik, egyszerűsítve az ellátási lánc kezelését, csökkentve az SKU-k elterjedését, és megszilárdítva a megbízhatósági minősítési erőfeszítéseket.

Feszültségre optimalizált hatásfok – a 16Ω-os változat ≤100mA-t vesz fel 3,6 V-on, alkalmas akkumulátoros konstrukciókhoz; a 32Ω-os változat ≤80mA-t vesz fel 5 V-on, csökkentve az I²R veszteséget hosszú kábelfutások esetén, és minimalizálva a hőfeszültséget a meghajtótranzisztorokon a zárt házakban. Mindkettő hasonló akusztikus teljesítményt ér el az azonos membrán és üreggeometria révén – az impedancia-különbség rendszerszintű optimalizálás, nem pedig akusztikai kompromisszum.

Kulcs attribútumok

Kettős impedanciájú egységes platform – 16Ω és 32Ω opciók azonos 8,5 × 8,5 × 4,0 mm-es házból, kiküszöbölve a mechanikai újratervezést a meghajtófeszültség architektúrák értékelésekor

Maximális SMT üregmagasság – a 4,0 mm-es belső térfogat optimalizálja a Helmholtz-rezonancia hatásfokát 2,7 kHz-en, nagyobb hangnyomást biztosítva, mint a 3,0 mm-es alternatívák azonos alapterülettel

Mért kimenet 91,2–99,3 dB – a tapasztalati teljesítmény jelentősen meghaladja a ≥85 dB-es specifikációt, jelentős akusztikus magasságot biztosítva zajos környezetben

Feszültségre optimalizált impedanciapárosítás – 16 Ω 3,6 V-os Li-ion/logikai rendszerekhez, ≤100 mA fogyasztás mellett; 32Ω 5V-os ipari/autóbuszokhoz, ≤80mA feszültséggel

Kibővített -30°C-tól +70°C-ig terjedő működési tartomány – felülmúlja a szabványos fogyasztói szintű határértékeket, támogatja a hidegindítást és a napfénynek kitett kültéri telepítést

Fekete LCP ház visszafolyási kompatibilitással – ellenáll a 255±5°C-os ólommentes visszafolyási csúcsoknak, és megtartja a méretstabilitást a teljes termikus burokban

Alkalmazási forgatókönyvek

A megnövelt üregmagasság és az alacsony frekvenciájú rezonancia az MLT-8540 sorozatot különösen hatékonysá teszi olyan környezetben, ahol a környezeti zaj elfedi a magasabb frekvenciájú riasztásokat. A tipikus telepítések a következők:

Ipari automatizálási panelek – hibajelzés és folyamatbefejezési hangok a gyári emeleteken folyamatos gépzaj mellett

Kereskedelmi épületek biztonsága – behatolási riasztások és beléptető visszajelzések az előcsarnokokban, folyosókon és parkolóépületekben

Gépkocsibelső figyelmeztető rendszerek – biztonsági öv-emlékeztetők, ajtóállapotjelző hangjelzések és vezetői figyelmeztetések 12V/24V-os elektromos architektúrákban

Kültéri távközlési berendezések – állapothangok és hibajelzők az időjárásnak kitett szekrényekben és oszlopra szerelt házakban

Tengeri navigációs konzolok – hangjelzések a hídberendezésekben és a belső panelekben korlátozott szellőzés és magas páratartalom mellett

Hűtött tárolás figyelése – hőmérsékleti küszöb figyelmeztetések hidegláncos logisztikai és raktári környezetben

Gyártás és megbízhatóság ellenőrzése

A MEIDI mindkét MLT-8540 változatot dedikált SMD összeszerelő sorokon gyártja automatizált tekercselés, forrasztás és akusztikus kalibrációval. Jiangsu-i létesítményünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és a gyártás minden szakaszában statisztikai folyamatszabályozást alkalmaznak.

Minden gyártási tétel egységes minősítési vizsgálaton esik át:

Elektromos jellemzés – a tekercs ellenállásának, üzemi áramának és rezonanciafrekvenciájának 100%-os ellenőrzése

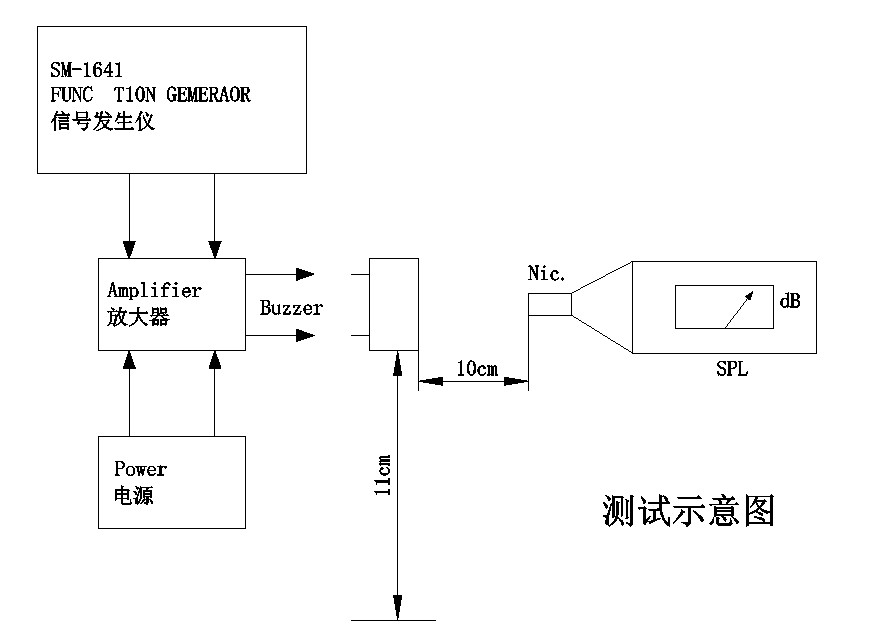

Akusztikus érvényesítés – a statisztikai mintavétel megerősíti, hogy az SPL ≥85dB; a mért eredmények folyamatosan meghaladják a 91 dB-t

Környezetvédelem – 48 órás magas hőmérsékletű tárolás +80°C-on, 48 órás alacsony hőmérsékletű tárolás -30°C-on és 5 ciklusú hősokk (-30°C ↔ +80°C)

Mechanikai igénybevétel – szinuszos rezgés (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, összesen 0,5 óra) és 75 cm-es szabadesés 10 mm vastag keményfára (3 ütés)

Nedvességállóság – 48 óra 50°C-on / 95% relatív páratartalom 2 órás regenerálással és elektromos jellemzéssel

Forrasztási hőállóság – 250°C 10 másodpercig, 2,0 mm-es test és forrasztás közötti hézag, valamint az újrafolyó profilnak való megfelelés

A RoHS és a REACH megfelelőségi dokumentáció elérhető. A tételazonosító kódok teljes nyomon követhetőséget biztosítanak a gyártás dátumáig, a vizsgálati eredményekig és a nyersanyag-tanúsítványokig.

Integrációs kérdések és válaszok

1. kérdés: Hogyan választhatok a 16Ω-os és a 32Ω-os változatok között a rendszeremhez?

A választás a rendelkezésre álló tápfeszültségtől és az aktuális költségvetéstől függ. A 16 Ω-os változat (2,5–4,5 V) 3,3 V-os logikára, egycellás Li-ion (3,0–4,2 V) és USB-tápellátású kialakításokra van optimalizálva, ahol a közvetlen MCU GPIO meghajtó megfelelő érintkezőáram-képesség mellett megvalósítható. A 32 Ω-os változat (4,5–6,5 V) 5 V-os autóipari tartozékokat, ipari PLC-kimeneteket és PoE-meghajtású rendszereket céloz meg, ahol a magasabb feszültség csökkenti az áramigényt és a vezetékveszteséget. Mindkét változat azonos mechanikai méretekkel és akusztikai teljesítménnyel rendelkezik; a döntés tisztán elektromos.

2. kérdés: Meghajtható-e mindkét változat ugyanazzal a PWM-jellel egy mikrokontrollerről?

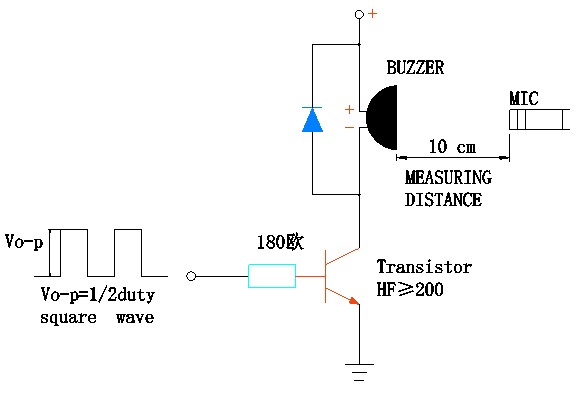

Igen, mindkettő elfogadja a 2700 Hz-es négyszöghullámot a megfelelő névleges feszültségen. A meghajtó áramkörnek azonban biztosítania kell a megfelelő feszültséget és áramot. A 16Ω-os változat 3,6 V-on ≤100 mA-es forrást igényel; a 32Ω-os változat 5,0 V-on ≤80 mA-t igényel. A 3,3 V-os MCU-tól a 32 Ω-os változathoz szintváltó tranzisztorra vagy MOSFET-re van szükség ahhoz, hogy elérje a névleges 5 V-ot. Az 5 V-os MCU-tól mindkettő meghajtható megfelelő alapellenállásokkal és flyback diódákkal a GPIO védelme érdekében.

3. kérdés: Mi az előnye a 4,0 mm-es üregmagasságnak a 3,0 mm-es alternatívákkal szemben?

A megnövelt belső hangerő növeli a Helmholtz-rezonanciát 2700 Hz-en, javítva az akusztikai hatékonyságot és hozzájárulva a magas SPL-mérésekhez (91–99 dB). A magasabb profil további teret biztosít a membrán mozgásához, lehetővé téve a nagyobb hangnyomás létrehozását a mechanikus nyírás előtt. Míg a 4,0 mm-es magasság nagyobb z-tengely távolságot igényel, az akusztikai előnyök miatt előnyösebb olyan alkalmazásokban, ahol a kimenet kritikus, és függőleges hely áll rendelkezésre.

4. kérdés: Alkalmas-e a 2700 Hz-es frekvencia magas frekvenciájú környezeti zajos környezetben?

A 2700 Hz számos motor, kompresszor és kapcsolóüzemű tápegység domináns spektruma alatt van (általában 3–8 kHz). Ez az alacsonyabb frekvencia gyakran javítja a jel-zaj arányt ipari környezetben, elkerülve azt a sávot, ahol a gépzaj koncentrálódik. Az alacsony frekvenciájú dübörgés által dominált környezetekben (pl. dízelmotorok) a magasabb frekvenciák előnyösebbek lehetnek – a MEIDI alternatív rezonanciafrekvenciákat kínál az OEM testreszabásához.

5. kérdés: Használható az MLT-8540 sorozat kültéri vagy magas páratartalmú alkalmazásokban?

Az alkatrészek 90–95% relatív páratartalmú, nem kondenzáló üzemre vannak besorolva a nedvességállósági teszt alapján (48 óra 50°C-on / 95% relatív páratartalom). Nincsenek hermetikusan lezárva, és nem szabad közvetlen nedvességnek vagy bemerítésnek kitenni. Kültéri használat esetén a hangjelzőt IP-besorolású burkolatba kell szerelni akusztikus porttal, amely lehetővé teszi a hangátvitelt, miközben megakadályozza a víz bejutását. A MEIDI konform bevonatot kínál egyedi opcióként a mennyiségi rendelésekhez – lépjen kapcsolatba mérnöki csapatunkkal a behatolásvédelmi követelmények megbeszéléséhez.

6. kérdés: Mennyi a várható élettartam folyamatos működés mellett?

Az alapminősítés 96 órás folyamatos üzemelést tartalmaz 25°C-on, 50%-os munkaciklusú négyszöghullám mellett. Határozatlan idejű folyamatos hangjelzésű alkalmazások esetén a MEIDI azt javasolja, hogy korlátozza a munkaciklust 50%-ra, vagy szakaszos riasztási mintákat alkalmazzon (pl. 1 másodperc be, 3 másodperc kikapcsolva), hogy csökkentse a tekercs fűtését és meghosszabbítsa az élettartamot. Külön kérésre rendelkezésre állnak az adott üzemi körülményekre vonatkozó kiterjesztett élettartamú tesztadatok.
