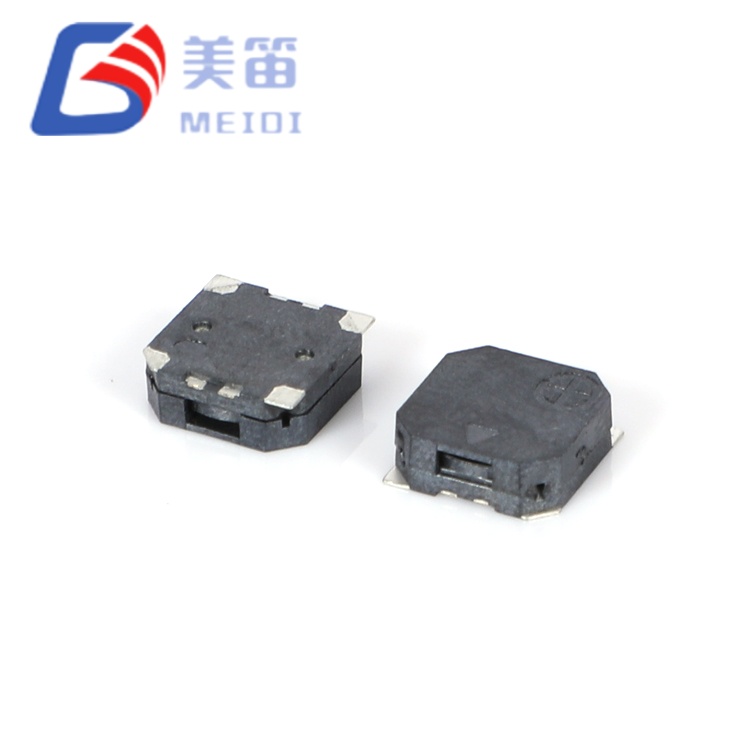

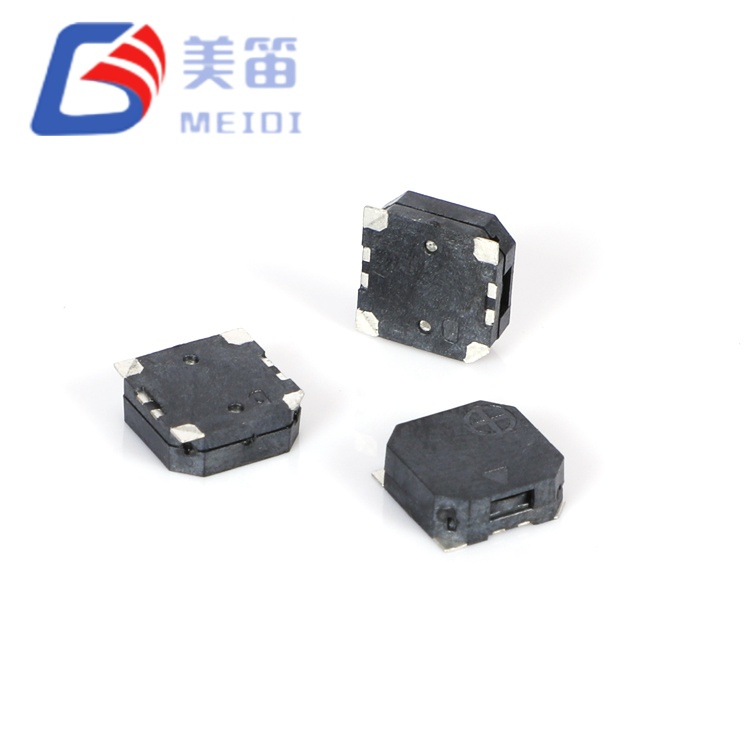

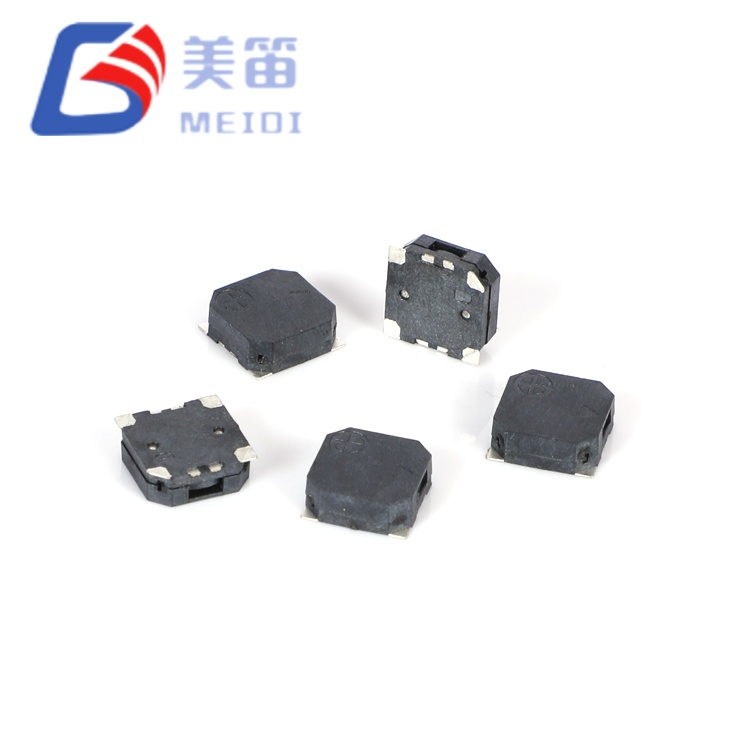

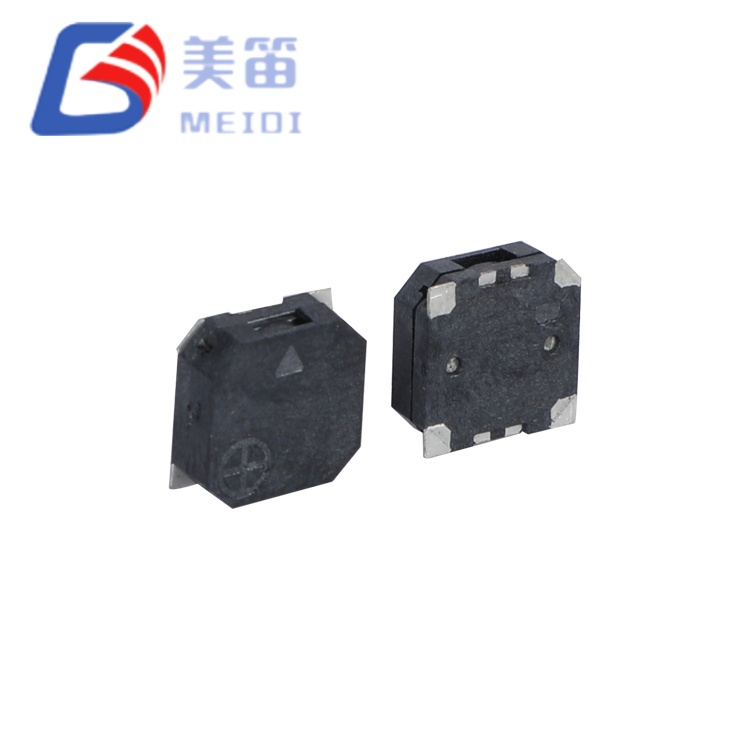

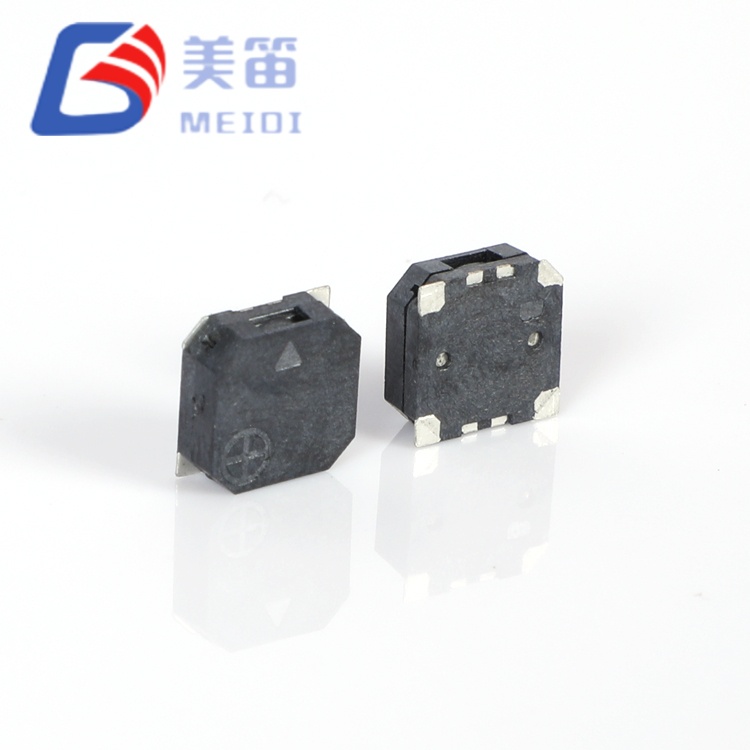

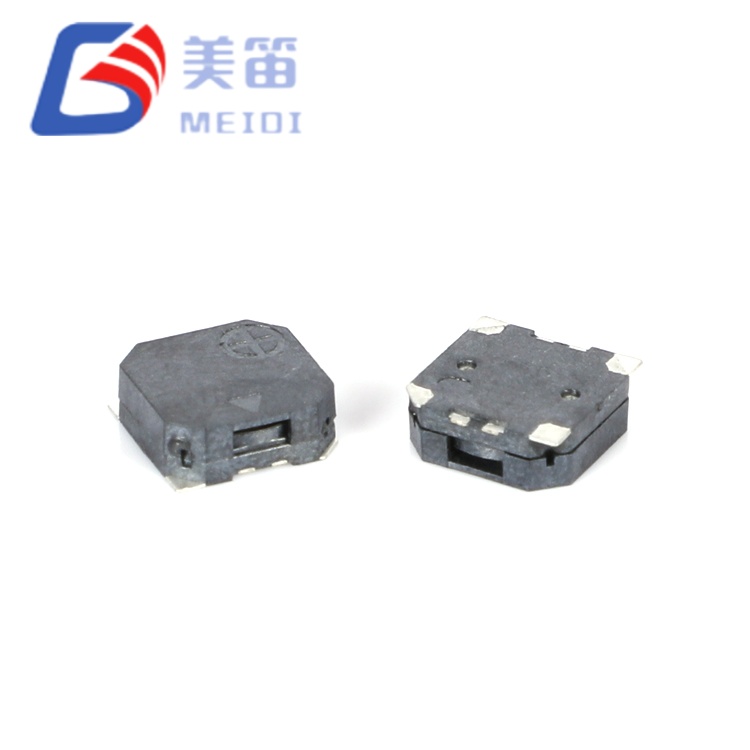

Az MLT-7525-16R 7,5*7,5*2,5 mm-es SMD mágneses passzív hangjelző előrelépést jelent az MLT SMD berregő-portfóliójában, olyan alkalmazásokhoz, ahol a kompakt 5 mm-es sorozat akusztikailag vagy elektromosan elégtelennek bizonyul. A 7,5 × 7,5 mm-es alapterülettel és 2,5 mm-es magassággal ez a 16 Ω-os 3,6 V-os SMD elektromágneses passzív berregő 2,25-szörösét foglalja el az 5 mm-es társaihoz képest, miközben mérhetően magasabb hangnyomást és szélesebb feszültségkompatibilitást biztosít.
A legjelentősebb eltérés az 5 mm-es sorozattól az elektromos és akusztikus hangolásában rejlik. A névleges feszültség 3,6 V-ra növekszik 2,5–4,5 V üzemi tartomány mellett, közvetlenül egycellás Li-ion akkumulátorokhoz (3,0–4,2 V névleges) és 5 V-os logikai rendszerekhez, feszültségszabályozás nélkül. A rezonanciafrekvencia 2700 ± 300 Hz-re csökken – ez a tartomány, ahol az emberi hallás érzékeny marad, miközben a környezeti mechanikai és elektromos zaj jellemzően csökken, javítva a jel-zaj arányt ipari környezetben.
A 16 ± 3 Ω-os tekercsellenállás tudatos tervezési választást jelent a nagyobb feszültségű működéshez. 3,6 V-on az áramfelvétel ≤ 100 mA marad, míg a megnövekedett tekercsfordulat és a nagyobb membránfelület ≥ 85 dB kimenetet generál. Ez az impedanciaszint olyan alkalmazásokhoz illeszkedik, ahol a meghajtó áramkörök 5 V-os sínről működnek, vagy ahol a csökkentett áramfelvétel prioritást élvez a minimális alkatrészszámmal szemben.
A MEIDI által gyártott MLT-7525-16R szélesebb hőmérsékleti burkolattal rendelkezik, mint az 5 mm-es sorozat – -30 °C és +70 °C között működik, és -40 °C és +85 °C között tárolható. Ez a kibővített hatótávolság támogatja a kültéri berendezésekben, fűtetlen házakban és az autók belső tereiben való alkalmazást, ahol a hőkibocsátás meghaladja a szabványos fogyasztói szintű határértékeket. Lépjen kapcsolatba velünk, ha árajánlatot szeretne kérni, vagy küldjön ajánlatot a mennyiségi árképzéshez.
Kibővített 7,5 × 7,5 mm-es alapterület 2,5 mm-es profillal a kiváló akusztikus teljesítmény érdekében kompakt SMD formában
Nagyobb névleges feszültség 3,6 V 2,5–4,5 V működési tartományban – kompatibilis a 3,7 V-os Li-ion és 5 V-os logikai rendszerekkel
Alacsonyabb 2700 ± 300 Hz-es rezonanciafrekvencia – hatékonyabban hatol át a környezeti zajon, mint a 4 kHz-es alternatívák
Megemelt ≥ 85 dB hangnyomás 10 cm-en az igényes ipari és biztonsági alkalmazásokhoz
16 ± 3 Ω tekercsellenállás csökkentett áramigényű, nagyobb feszültségű meghajtó áramkörökhöz optimalizálva
Bővített hőmérsékleti tartomány: -30 °C és +70 °C közötti üzemi, -40 °C és +85 °C közötti tárolás
Kibővített akusztikus membránfelület – a 7,5 mm-es, négyzet alakú ház nagyobb rezgő membránt tartalmaz, mint az 5 mm-es változatok, ami növeli a hangnyomás-generálás hatékonyságát alacsonyabb frekvenciákon
2,7 kHz alacsony frekvenciájú rezonancia – a 2–3 kHz-es sávot célozza meg, ahol az emberi hallás érzékenysége metszi a csökkentett környezeti zajt, javítva az érzékelést ipari és kültéri környezetben
3,6 V névleges feszültség 2,5–4,5 V tartományban – natív kompatibilitás Li-ion cellákkal, 5 V-os logikával és autóipari 12 V-os rendszerekkel az egyszerű ellenállásos vagy tranzisztoros meghajtáson keresztül
16 ± 3 Ω impedancia a nagyobb feszültség hatásfokáért – csökkentett áramfelvétel magasabb feszültségeknél a 12 Ω-os alternatívákhoz képest, megkönnyítve a hőkezelést a meghajtó áramkörökben
Kibővített -30 °C-tól +70 °C-ig terjedő működési tartomány – felülmúlja a szabványos -20 °C alsó határértékeket, támogatja a hidegindítást és a nulla alatti telepítési forgatókönyveket
Fekete LCP ház 2,5 mm-es alacsony profillal – megtartja a függőleges távolságot, miközben maximalizálja a belső akusztikus üreg térfogatát

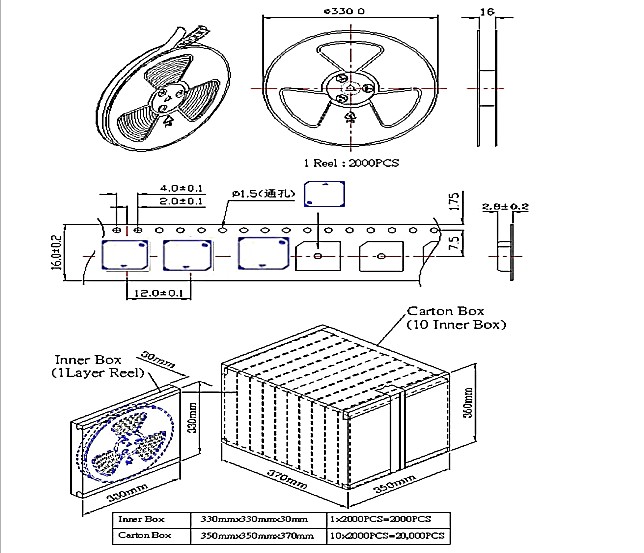

| Paraméter | Érték |
| Termék típusa | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,6 V (o-p) |
| Üzemi feszültség | 2,5–4,5 V (o-p) |
| Hangkimenet 10 cm-en | ≥ 85 dB |
| Üzemi áram | ≤ 100 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz |
| Tekercs ellenállás | 16 ± 3 Ω |
| Üzemi hőmérséklet | -30 °C ~ +70 °C |
| Tárolási hőmérséklet | -40 °C ~ +85 °C |

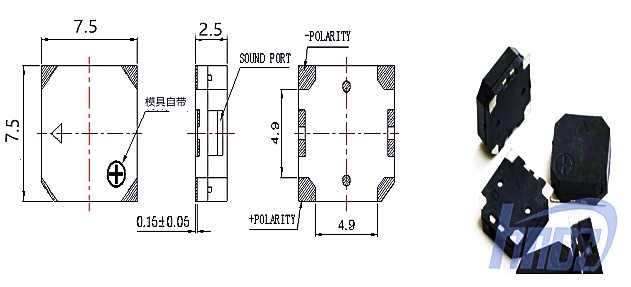

| Méretek (H × Szé × Ma) | 7,5 × 7,5 × 2,5 mm |
| Súly | 0,5 g |
| Ház anyaga | Fekete LCP |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
A 7,5*7,5*2,5 mm-es SMD mágneses passzív zümmögő különleges helyet foglal el az SMD berregő környezetben: áthidalja a szakadékot a kompakt 5 mm-es eszközök és a terjedelmes, átmenő lyukú mágneses hangjelzők között. A felületre szerelhető mérnökök számára, akiknek az 5 mm-es csomagolásnál nagyobb akusztikus kimenetre van szükségük, ez a 16 Ω-os 3,6 V-os SMD elektromágneses passzív berregő egy életképes köztes megoldás.
A frekvenciaválasztás különös figyelmet érdemel. 2700 Hz-en az MLT-7525-16R a 4 kHz-es klaszter alatt működik, ahol a legtöbb kompakt hangjelző koncentrálódik. Ez két összefüggésben számít: először is, az alacsonyabb frekvenciák kisebb légköri csillapítással terjednek rövid távolságokon; másodszor, az ipari környezetek jellemzően alacsonyabb zajspektrális sűrűséget mutatnak a 2–3 kHz-es sávban, mint a 4 kHz-es tartományban, ahol a hűtőventilátorok, a kapcsolóüzemű tápegységek és a digitális elektronika jelentős interferenciát kelt.
A 16 Ω-os impedancia más meghajtó áramköri paradigmát vezet be, mint a 12 Ω-os sorozat. Míg a 3,3 V-os mikrokontrollerek közvetlen GPIO-meghajtása kevésbé praktikus (az áram meghaladja a tipikus 25 mA tűs határokat), a nagyobb impedancia természetesen 5 V-os logikával, dedikált meghajtó IC-kkel vagy egyszerű tranzisztoros fokozatokkal párosul, amelyek Li-ionról vagy szabályozott tápegységről működnek. Az így létrejövő rendszer gyakran jobb elektromágneses kompatibilitást ér el az alacsonyabb áramtranziensek miatt.
A 0,5 grammos tömeg – az 5 mm-es változatok 0,1 grammjának ötszöröse – hozzájárul a mechanikai robusztussághoz. A megnövekedett tehetetlenség ellenáll a vibráció által kiváltott mikrofonhatásoknak, és stabilabb akusztikus kimenetet biztosít mechanikai ütési körülmények között. Kérjen mintát az alacsony frekvenciájú penetráció értékeléséhez a célkörnyezetben.
Ipari gépek riasztórendszerei – vészleállás, hiba és túlterhelés riasztások CNC gépekben, présekben és anyagmozgató berendezésekben, ahol a környezeti zaj meghaladja a 70 dB-t
Kültéri távközlési infrastruktúra – szekrénybehatolás, áramkimaradás és hőkitörési figyelmeztetések a bázisállomásokon, átjátszókon és hálózati csomópontokon
Haszonjárművek belső rendszerei – hátrameneti riasztó, biztonsági öv-emlékeztető és rakományajtó-riasztások furgonokban, teherautókban és építőipari berendezésekben
Mezőgazdasági és építőipari gépek – üzemállapotra és biztonsági határokra vonatkozó figyelmeztetések a vibrációnak és pornak kitett traktorokban, kotrógépekben és betakarítógépekben
Szünetmentes tápegységek (UPS) – akkumulátoros üzemmód, túlterhelés és karbantartási riasztások az adatközpontokban és az orvosi szintű tartalék áramellátási rendszerekben
Hidegláncos logisztikai berendezések – hőmérséklet-sértés és ajtónyitás riasztások hűtött szállítókonténerekben és fagyasztószekrényekben
A MEIDI konzisztens megbízhatósági protokollokat alkalmaz az összes MLT sorozatban, az MLT-7525-16R ugyanazon átfogó feszültségellenőrzésnek van alávetve:
•Klímaállóság validálása – 48 órás magas hőmérsékletű tárolás +80 ± 2 °C-on, 48 órás alacsony hőmérsékletű tárolás -30 ± 2 °C-on és 5 ciklusú hősokk (-30 °C ↔ +80 °C, 30 perces tartózkodás)
•Mechanikai igénybevételteszt – szinuszos rezgés (10–55 Hz, 1,0 mm-es amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)
• Nedvességállóság ellenőrzése – 48 órás kondicionálás 50 ± 5 °C-on / 90–95% relatív páratartalom, majd 2 órás környezeti helyreállítás és teljes elektromos jellemzés
• A forrasztás integritásának megerősítése – forrasztási hőállóság 250 ± 5 °C-on 10 ± 0,5 másodpercig (2,0 mm-es hézag a test és a forrasztás között), valamint a teljes visszafolyási profilnak való megfelelés

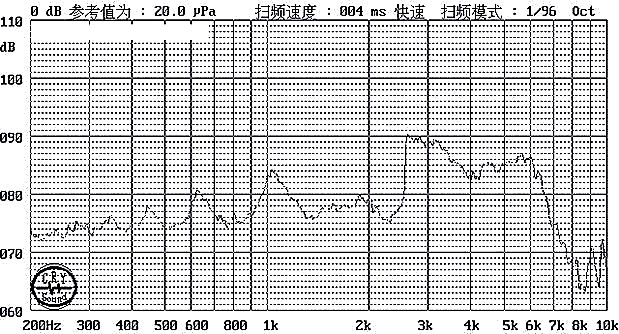

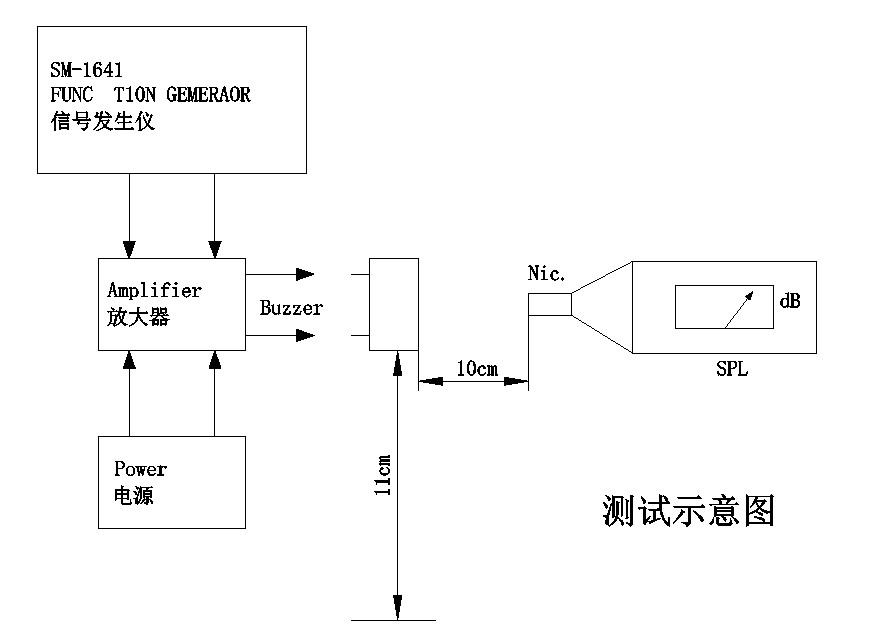

A kötegelt minta tesztadatok (10 egység, 3,6 V-os szabványos meghajtó, 10 cm) megerősítik: hangnyomás 87,3-89,5 dB, áramerősség 71,0-72,7 mA, frekvencia 2705--2735 Hz, impedancia 16,0--16,7 Ω-tól --- minden specifikáción belül.
1. Miért használ az MLT-7525-16R 16 Ω-ot a kisebb SMD hangjelzőkben megszokott 12 Ω helyett?
A 16 Ω-os tekercs 3,6 V névleges feszültségre és 2,5–4,5 V működési tartományra van optimalizálva. Ezeken a feszültségeken egy 12 Ω-os tekercs túlzott áramot vesz fel (3,6 V-on akár 300 mA-t is), meghaladva a szabványos meghajtó képességeit, és nem kívánt hőt termelne. A 16 Ω-os impedancia ≤ 100 mA áramot tart fenn, miközben elegendő tekercsfordulatot tesz lehetővé a nagyobb membrán 2,7 kHz-en történő meghajtásához. Ez inkább rendszerszintű optimalizálást jelent, mint egyszerű ellenállásválasztást.
2. Meghajtható az MLT-7525-16R közvetlenül egy 3,3 V-os GPIO mikrokontrollerről?

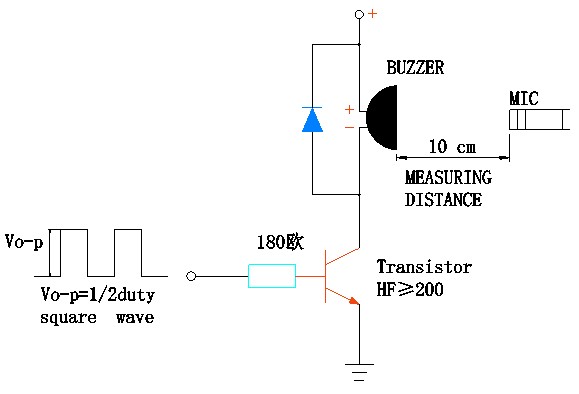

Nem ajánlott. 3,3 V-on egy 16 Ω-os tekercs körülbelül 206 mA-t vesz fel – ez jóval meghaladja a szabványos MCU érintkezők 20–25 mA-es tipikus határát, és fennáll a maradandó károsodás veszélye. Egy egyszerű NPN tranzisztor vagy MOSFET meghajtó fokozat szükséges. 5 V-os rendszerek esetén egy 180 Ω-os alapellenállás általános célú tranzisztorral (HF ≥ 200) megfelelő meghajtást biztosít, hasonlóan a jellemzéshez használt szabványos tesztáramkörhöz.
3. Hogyan viszonyul a 2,7 kHz-es frekvencia a 4 kHz-es berregőhöz a gyakorlati alkalmazásokban?
A 2,7 kHz-es rezonanciafrekvencia a 4 kHz-hez képest kiváló behatolást biztosít zajos környezetben, és csökkenti az irányított sugárzást. Az emberi hallásérzékenység összehasonlítható ezen frekvenciák között (mindkettő a 2–5 kHz-es legérzékenyebb sávba esik). Az elsődleges kompromisszum a fizikai méret: a 2,7 kHz-es rezonancia eléréséhez kompakt csomagolásban nagyobb membránra van szükség, amelyhez a 7,5 mm-es ház elfér. Azoknál az alkalmazásoknál, ahol a 4 kHz-es berregő nem hallható a környezeti zaj miatt, az MLT-7525-16R közvetlen frissítési utat biztosít.
4. Mi a jelentősége a -40 °C-os tárolási hőmérséklet besorolásnak?
A -40 °C-ig megnövelt tárolási tartomány támogatja a hidegláncos logisztikát, a magasan fekvő berendezéseket és a télen tárolt gépeket, ahol a szabványos -30 °C-os határértékek túlléphetnek szállítás vagy tétlenségi időszak alatt. Az üzemi határ -30 °C marad, vagyis a készüléket nem szabad aktívan e hőmérséklet alatt vezetni, de a -40 °C-ig terjedő tárolási ugrásokat is képes átvészelni romlás nélkül. Ez a megkülönböztetés kritikus fontosságú a repülési, sarkvidéki és kriogén-szomszédos alkalmazásokban.
5. Alkalmas-e az MLT-7525-16R az átmenő lyukon átmenő mágneses hangjelzések helyettesítésére a meglévő kivitelekben?
Igen, a NYÁK-elrendezés felülvizsgálatával. A 7,5 mm-es SMD alapterület sok 9 mm-es és 12 mm-es átmenő furatú hangjelzővel összehasonlítható táblaterületet foglal el, miközben nincs szükség lyukak fúrására és kézi behelyezésre. A ≥ 85 dB hangnyomás-garancia tervezési határt biztosít az ipari riasztási alkalmazásokhoz. Az elsődleges tervezési szempont a meghajtó áramkör: az átmenő zümmögők gyakran 12 V-on működnek belső oszcillátorokkal, míg az MLT-7525-16R külső 2,7 kHz-es gerjesztést igényel 3,6 V-on. Egy egyszerű oszcillátor vagy MCU PWM kimenet helyettesíti a korábban az aktív hangjelző által biztosított önoszcilláló hajtást.
Forduljon a MEIDI-hez versenyképes árajánlatok, mérnöki minták és az OEM/ODM testreszabása érdekében. Alkalmazáscsapatunk segíthet az 5 V-os és Li-ion rendszerek meghajtó áramkörének tervezésében, az akusztikus burkolat modellezésében és a gyártósor újraáramlási profiljának optimalizálásában.
