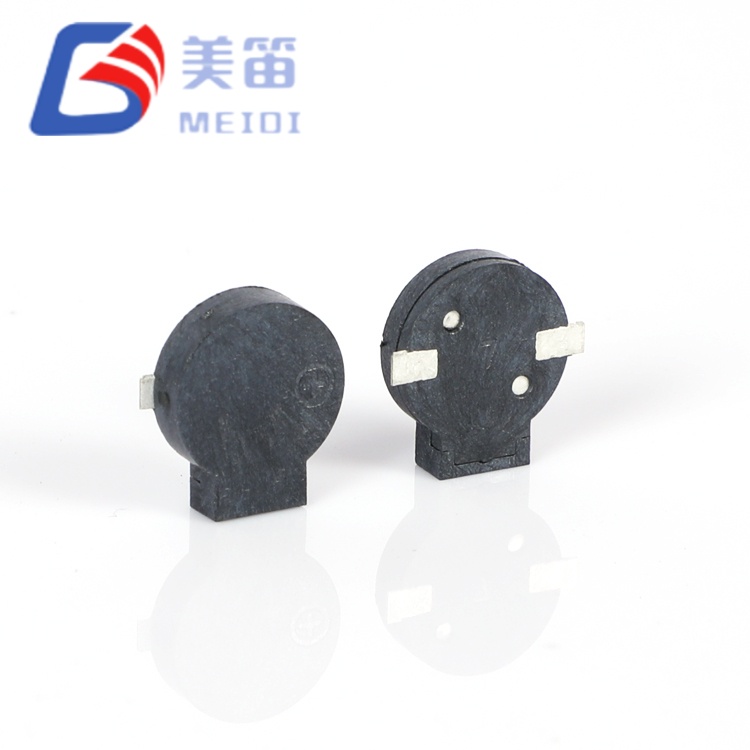

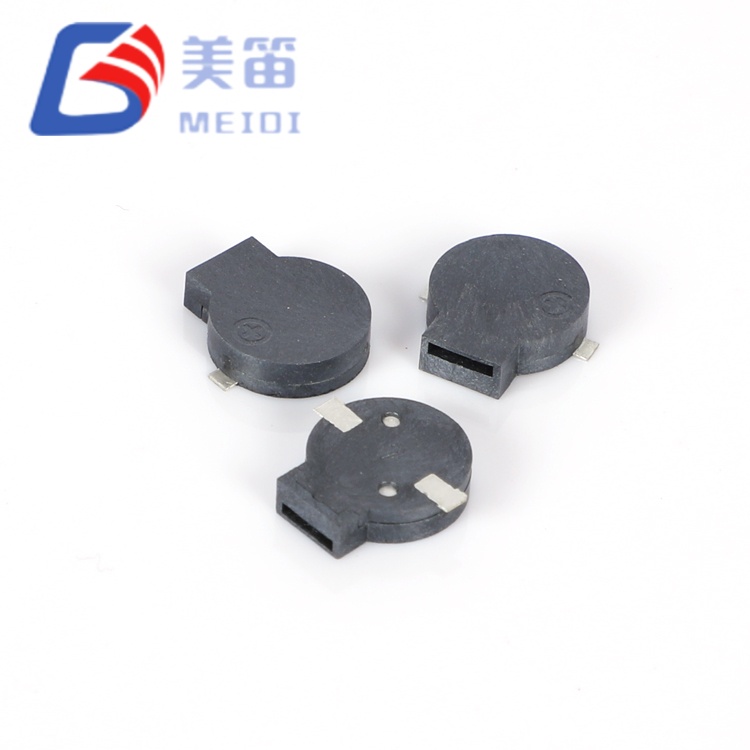

A 9*2,5 mm-es SMD mágneses passzív hangjelző két elektromágneses passzív zümmerből áll, amelyek 9,0 mm-es körkörös alapterületen osztoznak, 2,5 mm-es ultraalacsony profillal, a tekercs impedanciája alapján: a 16 Ω-os változat (MLT-9025-16R) 2,5–4,5-9 V-os rendszerekhez és a 2-es változat (32-4,5 V-os) 4,5-6,5 V-os buszok. Ez az egységes mechanikai platform lehetővé teszi a mérnökök számára, hogy mindkét meghajtó architektúrát kiértékeljék a NYÁK-elrendezés megváltoztatása nélkül, míg a vékony, 2,5 mm-es magasság megbirkózik a súlyos z-tengely korlátokkal az ultravékony házakban és az egymásra helyezett PCB-szerelvényekben.
A MEIDI ISO-9001 tanúsítvánnyal rendelkező Jiangsu tartományi üzemében gyártott 9*2,5 mm-es SMD mágneses passzív hangjelző kör alakú membránnal rendelkezik, amely maximalizálja a membrán területét a 9 mm átmérőjű lábnyomon belül. A mintadarab-ellenőrzés megerősíti a 91,8 dB és 98,5 dB közötti SPL értékeket, ami jelentősen meghaladja a 85 dB-es minimális specifikációt. A fekete LCP ház támogatja az ólommentes visszafolyást 255°C-on, és -30°C és +70°C között működik, -40°C és +85°C közötti tárolási kapacitással hidegláncos logisztikai és téli szállítási alkalmazásokhoz.
| Paraméter | MLT-9025-16R | MLT-9025-32R |
| Termék típusa | Elektromágneses SMD passzív hangjelző | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,6 V (o-p) | 5,0 V (o-p) |
| Üzemi feszültség | 2,5–4,5 V (o-p) | 4,5–6,5 V (o-p) |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 100 mA | ≤ 80 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Tekercs ellenállás | 16 ± 3 Ω | 32 ± 3 Ω |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Méretek (átmérő × magasság) | 9,0 × 2,5 mm | 9,0 × 2,5 mm |
| Súly | 0,8 g | 0,8 g |
| Ház anyaga | Fekete LCP | Fekete LCP |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |

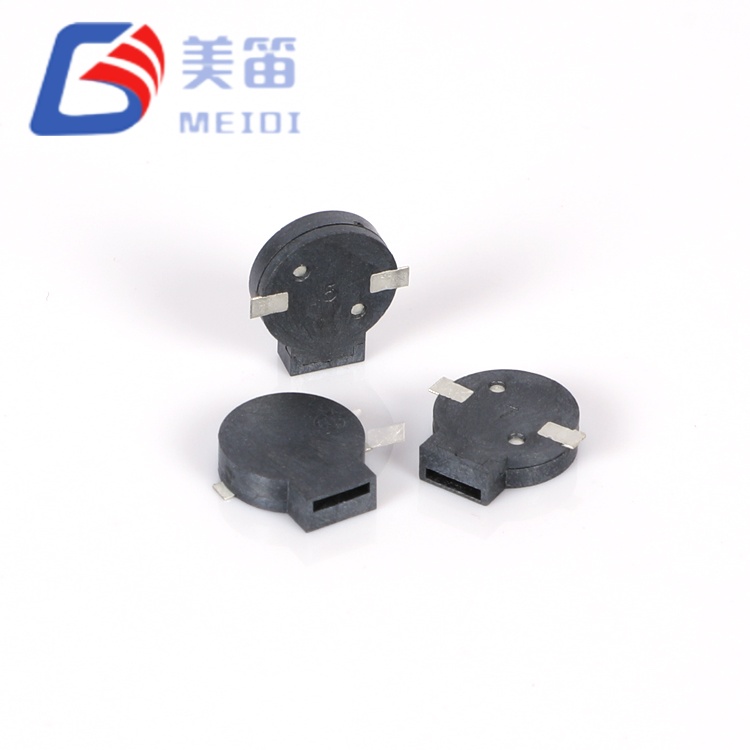

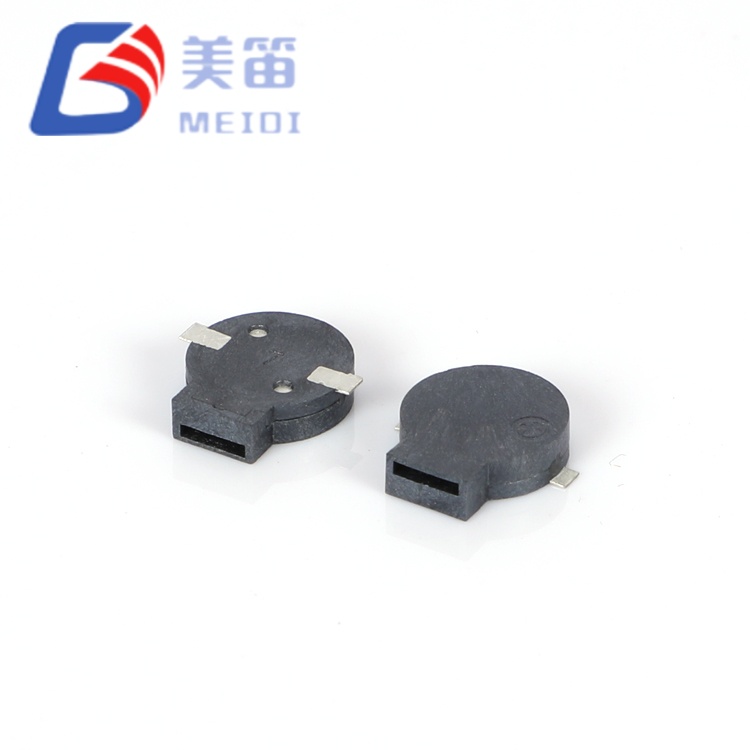

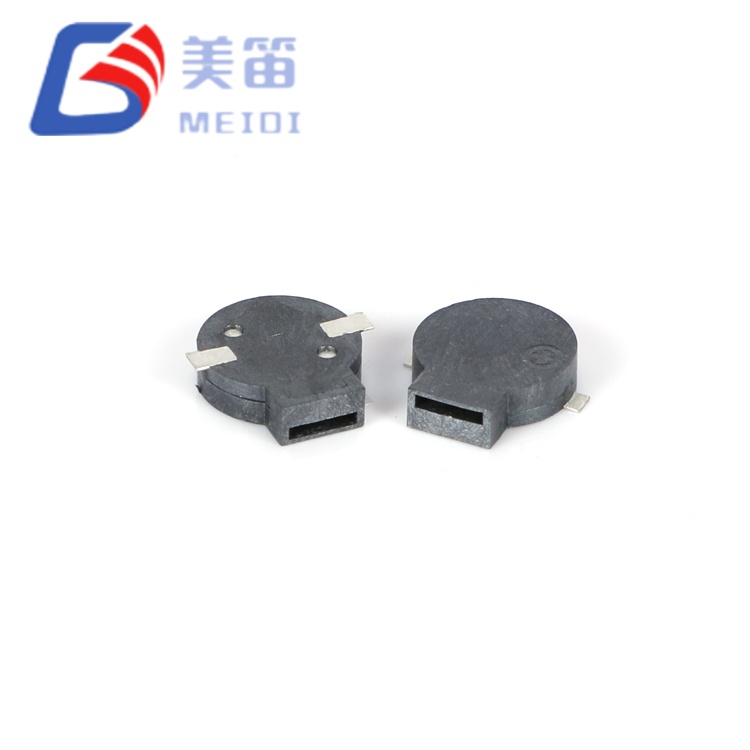

A 9*2,5 mm-es SMD mágneses passzív hangjelző kör alakú 9,0 mm-es alaktényezőt kínál, amely különbözik a négyzetméteres MLT-8540 és MLT-7525 családtól. A kör alakú geometria maximalizálja a membrán területét egy adott lábnyomhoz – egy 9,0 mm-es kör 63,6 mm²-t zár be, így 30%-kal nagyobb membránfelületet biztosít, mint a 8,5 mm-es, azonos magasságú négyzetes alternatívák. Ez a megnövekedett membránfelület hozzájárul a gyártási tesztelés során megfigyelt magas SPL-mérésekhez.
A 2,5 mm-es profil – 1,5 mm-rel vékonyabb, mint az MLT-8540 sorozat – megoldja a súlyos Z-tengely korlátokat az ultravékony házakban, az egymásra helyezett PCB-szerelvényekben és az akkumulátorrekesz melletti rögzítési helyeken. A 0,8 grammos tömeg – 60%-kal nehezebb, mint az 5 mm-es változatok – hozzájárul a rezgéscsillapításhoz és a mechanikai stabilitáshoz ütési körülmények között, ami fontos szempont a járművek és a hordozható berendezések alkalmazásainál.
A kettős impedanciás architektúra ugyanazt a prototípus-készítési rugalmasságot és platform méretezhetőséget kínálja, mint az MLT-8540 sorozat, de alacsonyabb profilú csomagban. A 16 Ω-os változat közvetlen kiértékelést tesz lehetővé 3,3 V-os logikai és Li-ion platformokon, feszültségszabályozás nélkül; a 32Ω-os változat tisztán integrálható az 5 V-os autóipari kiegészítő buszokba, az ipari PLC I/O modulokba és a PoE tápellátású végpontokba, ahol a magasabb sínfeszültség csökkenti az áram által kiváltott EMI- és vezetékveszteségeket.
Maximális membrán/magasság arány – A 9,0 mm-es kör alakú ház biztosítja a legnagyobb rezgő membránfelületet a 2,5 mm-es magassági osztályban, optimalizálva az akusztikus kimenetet egységnyi z-tengely távolságonként
Kettős impedanciájú egységes platform – 16 Ω és 32 Ω opciók az azonos 9,0 × 2,5 mm-es mechanikus burokból, kiküszöbölve a PCB elrendezés újratervezését a meghajtófeszültség architektúrák értékelésekor
Alacsony frekvenciájú zajpenetráció – a 2700 Hz-es rezonanciaközpont a 2–3 kHz-es sávot célozza meg, ahol az ipari környezeti zaj spektrális sűrűsége minimálisra csökken, javítva a riasztások észlelését gépi környezetben
Feszültségre optimalizált áramhatékonyság – a 16Ω ≤100mA-t vesz fel 3,6 V-on akkumulátoros hordozható eszközök esetén; A 32Ω ≤80mA-t vesz fel 5 V-on, hogy csökkentse a hőfeszültséget a zárt autóipari modulokban
Meghosszabbított hideg időjárási tárolás – -40°C-os tárolási besorolás: támogatja a sarkvidéki logisztikát, a nagy magasságú berendezéseket és a télen tárolt gépeket romlás nélkül
Reflow-kompatibilis LCP ház – a fekete folyadékkristályos polimer ellenáll a 255±5°C-os ólommentes visszafolyási csúcsoknak akár 3 menettel, megőrizve a méretstabilitást a teljes hőtartományban
Haszongépjármű-flotta menedzsment – sofőr figyelmeztető hangjelzések és rakomány állapotjelző hangok 12 V-os/24 V-os rendszerrel, 5 V-os szabályozott aláramkörökkel működő szállítókocsikban, hűtőkamionokban és hosszú távú pótkocsikban
Intelligens mérési és közüzemi végpontok – szabotázsérzékelés, kommunikációs állapot és alacsony akkumulátorszintre vonatkozó figyelmeztetések a kültéri szekrényekben elhelyezett gázmérőkben, villamosenergia-figyelőkben és vízáramlás-érzékelőkben
Ipari kézi diagnosztika – sikeres/nem hangos visszajelzés rezgéselemzőkben, hőkamerákban és hordozható oszcilloszkópokban, amelyeket a terepi karbantartáshoz használnak változó zajszinteken
Mezőgazdasági automatizálási vezérlők – öntözési küszöb riasztások, üvegházi klímariasztások és állattakarmányozási rendszer értesítései napenergiával működő távoli berendezésekben
Orvosi és mentőautók – felszerelésre kész hangjelzések a mentőkben, mobil klinikákon és betegszállításban, ahol az 5V-os járműbusz architektúra dominál
Megújuló energia inverteres rendszerek – hálózati hiba, földelési hiba és karbantartási riasztások fotovoltaikus sztring invertereknél és kis szélturbina vezérlőknél

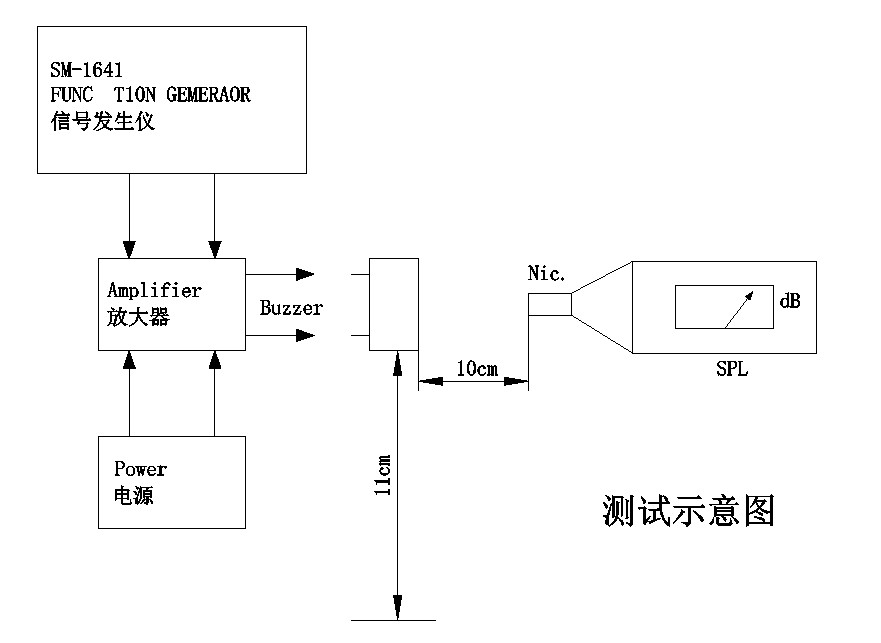

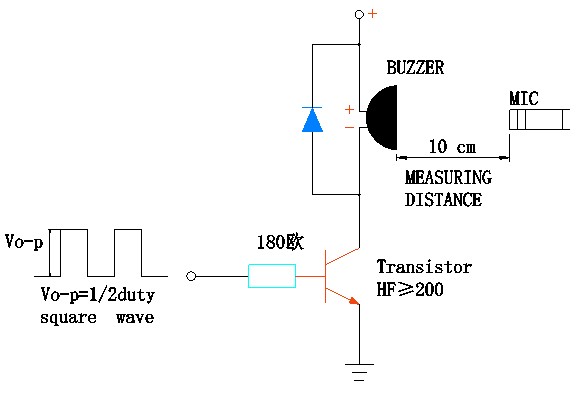

A gyártási tesztelés (változatonként n=10) standard körülmények között – négyszöghullám névleges feszültségen, rezonanciafrekvencia, 50%-os munkaciklus, 10 cm-es szabadtér mérés – megerősíti a következő eloszlásokat:
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia (Hz) | Impedancia (Ω) |
| MLT-9025-16R | 91,8–95,0 | 66,5–71,6 | 2700 (minden minta) | 15,4–17,1 |
| MLT-9025-32R | 93,9–98,5 | 62,2–65,7 | 2700 (minden minta) | 28,1–32,1 |
Mindkét változatban minden mintát pontosan 2700 Hz-en mértek, ami kivételes gyártási kontrollt jelez a membránfeszesség és a mágneses rés paraméterei tekintetében. A 16 Ω-os változat 91,8–95,0 dB SPL-t mutat, míg a 32 Ω-os változat 93,9–98,5 dB-t – mindkettő jelentős különbséget jelent a 85 dB minimum felett. Az SPL-magasság 6,8 dB és 13,5 dB között mozog, ami megfelel a burkolatok, rácsok és az alkatrészek elöregedése miatti rendszerszintű csillapításnak.
A MEIDI mindkét MLT-9025 változatot dedikált SMD összeszerelő sorokon gyártja, automatizált tekercselés, forrasztás és akusztikus kalibrációval. Jiangsu-i létesítményünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és a gyártás minden szakaszában statisztikai folyamatszabályozást alkalmaznak.
Minden gyártási tétel egységes minősítési vizsgálaton esik át:
Elektromos jellemzés – a tekercs ellenállásának, üzemi áramának és rezonanciafrekvenciájának 100%-os ellenőrzése
Akusztikus érvényesítés – a statisztikai mintavétel megerősíti, hogy az SPL ≥85dB; a mért eredmények folyamatosan meghaladják a 91 dB-t
Éghajlatállóság – 48 órás magas hőmérsékletű tárolás +80°C-on, 48 órás alacsony hőmérsékletű tárolás -30°C-on és 5 ciklusú hősokk (-30°C ↔ +80°C, extrém esetben 30 perces várakozási idő)
Mechanikai igénybevétel – szinuszos rezgés (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, összesen 0,5 óra) és 75 cm-es szabadesés 10 mm vastag keményfára (3 ütés)
Nedvességállóság – 48 óra 50°C-on / 95% relatív páratartalom 2 órás regenerálással és elektromos jellemzéssel
Forrasztási hőállóság – 250°C 10 másodpercig, 2,0 mm-es test és forrasztás közötti hézag, valamint az újrafolyó profilnak való megfelelés
A RoHS és a REACH megfelelőségi dokumentáció elérhető. A tételazonosító kódok teljes nyomon követhetőséget biztosítanak a gyártás dátumáig, a vizsgálati eredményekig és a nyersanyag-tanúsítványokig.
1. kérdés: Miben hasonlít a kör alakú 9,0 mm-es MLT-9025 a négyzet alakú 8,5 mm-es alternatívákhoz, például az MLT-8540-hez?
Az MLT-9025 kör alakú geometriája maximalizálja a membrán területét egy adott lábnyomhoz – egy 9,0 mm-es kör 63,6 mm²-t zár be, szemben a 72,3 mm²-rel egy 8,5 mm-es négyzetnél. Azonban a 2,5 mm-es magasság (szemben a 4,0 mm-rel az MLT-8540 esetében) az MLT-9025-öt preferált választássá teszi, ha a z-tengely távolsága erősen korlátozott. Az akusztikus kimenet hasonló (mindkettő ≥85 dB), de az MLT-9025 alacsonyabb profilja feláldozza az alacsony frekvenciájú rezonancia hatékonyságát. Válassza az MLT-9025-öt a vékony házakhoz; válassza az MLT-8540-et a maximális akusztikus belmagasság érdekében, ahol függőleges tér áll rendelkezésre.
2. kérdés: Milyen meghajtóáramkör javasolt az egyes változatokhoz?
A 16 Ω-os változat 3,6 V-on ≤ 100 mA-t vesz fel, és közvetlenül meghajtható a megfelelő MCU GPIO érintkezőkről (ellenőrizze a tűs áramerősséget), vagy egy egyszerű NPN tranzisztoros kapcsolón keresztül 180 Ω-os alapellenállással. A 32Ω-os változat 5V-on ≤80mA-t vesz fel, de meghajtó fokozatot igényel, ha 3,3V-os logikáról hajtják; 5V-os logikából egy 330Ω-os alapellenállás általános célú tranzisztorral (hFE≥ 200) megfelelő meghajtást biztosít. A tekercsen áthaladó flyback dióda (1N4148 vagy hasonló) mindkét változatnál kötelező, hogy megvédje a meghajtó elemet az induktív visszarúgástól a kapcsolási átmenetek során.
3. kérdés: A 2,5 mm-es magasság elegendő a megbízható akusztikus kimenethez?
Igen. Míg a magasabb üregek (3,0–4,0 mm) fokozott Helmholtz-rezonancia-hatékonyságot kínálnak, az MLT-9025 2,5 mm-es profilja ≥85 dB-t ér el az optimalizált membránfeszesség és a mágneses rés geometriája révén. A mintamérések megerősítik a 91 dB feletti SPL-t, ami azt mutatja, hogy a vékony profil nem veszélyezteti az akusztikai teljesítményt. A kompromisszum a frekvencia sávszélessége: a 2,5 mm-es magasság fenntartja az erős 2700 Hz-es rezonanciát, de kisebb rezonanciaválaszt kínál, mint a magasabb alternatívák. A tiszta hangú riasztási alkalmazások esetében ez nem korlátozza.
4. kérdés: Mindkét változat túléli-e a motorháztető alatti hőmérséklet-ingadozásokat?
A működési tartomány -30°C és +70°C között van, ami lefedi a legtöbb autóbelső és kabinalkalmazást. A +70°C-ot meghaladó motorháztető alatti környezet hőkezelést vagy alternatív magas hőmérsékletű berregő családokat igényel. A -40°C-os tárolási besorolás támogatja a hidegindításos logisztikát és a téli szállítást romlás nélkül, de a tartós működés -30°C alatt nem garantált. Motortér-alkalmazások esetén forduljon a MEIDI-hez a magas hőmérsékletű változatokra vonatkozó ajánlásokért.
5. kérdés: Rendelkezésre állnak-e egyéni rezonanciafrekvenciák vagy impedanciaértékek az OEM-programokhoz?

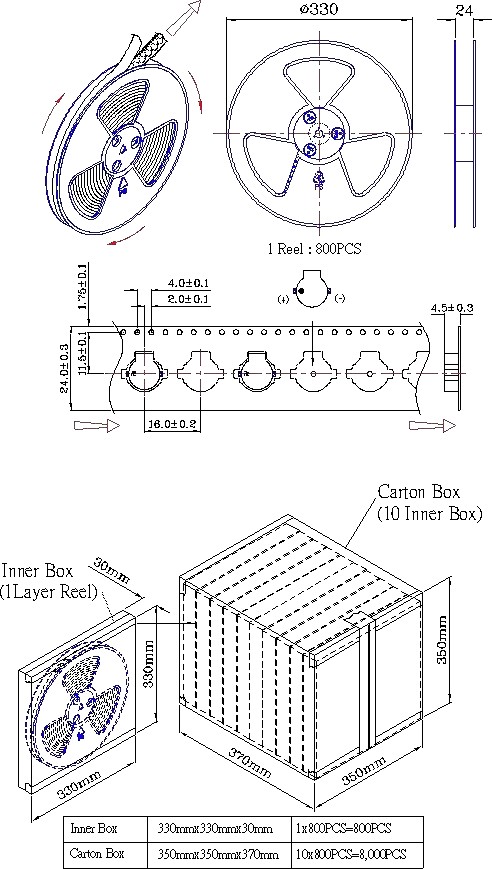

Igen. A MEIDI támogatja az OEM/ODM testreszabását, beleértve a köztes impedancia értékeket (20–24 Ω osztott feszültségű architektúrákhoz), módosított rezonanciafrekvenciákat (2,0–3,5 kHz tartomány), alternatív házszíneket a vizuális azonosításhoz, valamint egyedi szalagos és tekercses csomagolást. Minimális rendelési mennyiség és átfutási idő érvényes. Lépjen kapcsolatba értékesítési csapatunkkal, hogy megbeszéljük a konkrét követelményeket, és kérjen árajánlatot az egyedi konfigurációkra.
6. kérdés: Mekkora az ajánlott NYÁK alapterület a kör alakú 9,0 mm-es csomaghoz?

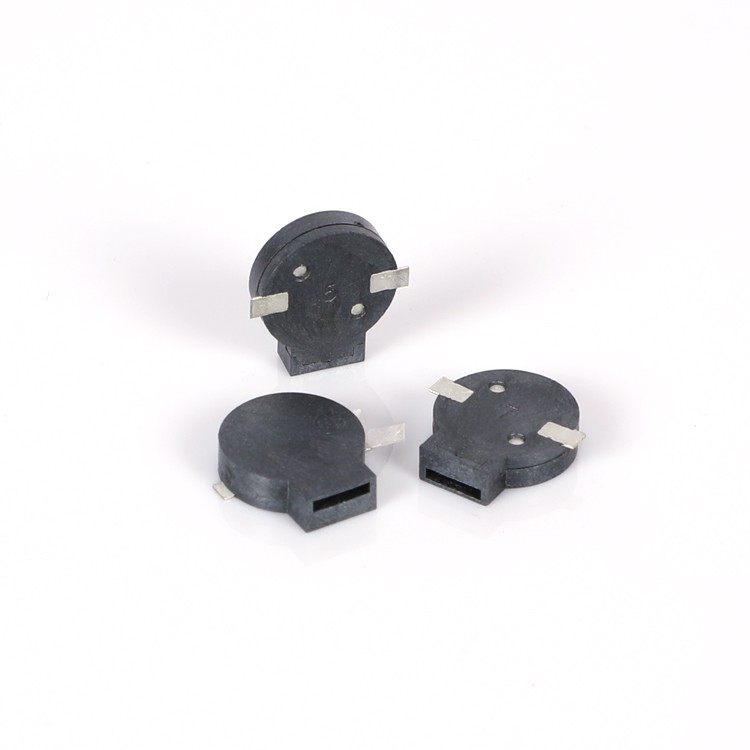

A 9,0 mm-es házátmérőhöz illeszkedő, oldalanként 0,25 mm-es hézaggal megegyező kör alakú minta javasolt. Az SMD kivezetések a kör alakú ház alsó oldalán találhatók; a PCB lábnyomnak tartalmaznia kell két téglalap alakú párnát az alkatrész alatt, az adatlapon megadott kapocstávolság szerint elhelyezve. A MEIDI kérésre IPC-kompatibilis lábnyom-ajánlásokat és 3D STEP fájlokat biztosít.
A teljes műszaki dokumentációért, a NYÁK-területre vonatkozó ajánlásokért, a referencia-illesztőprogram-áramkörökért mindkét impedanciaváltozathoz vagy a mennyiségi árakért forduljon a MEIDI műszaki támogatásához. Minősített fejlesztési projektekhez 16Ω-os és 32Ω-os változatok műszaki mintái is rendelkezésre állnak.
Alkalmazásmérnöki csapatunk jellemzően egy munkanapon belül válaszol újrafolyamat-profil-útmutatóval, akusztikus burkolat-integrációs megjegyzésekkel és az Ön konkrét feszültség- és áramszükségleteihez szabott tervezési támogatással.
