A mágneses mező által vezérelt hangkészítő: Hogyan működik az elektromágneses hangjelző

Anelektromágneses berregőgyakran írják le mágneses mező által vezérelt hangképzőnek, mivel a hallható hang egy tekercsből, egy mágnesből és egy rezgő membránból származik, amelyek együtt működnek egy kis zárt tokban. A termékmérnökök és a beszerzési csapatok számára ennek a hangjelzőnek a működésének ismerete megmagyarázza, hogy miért reagál másként, mint a piezo hangjelző ugyanazon tápellátás mellett, és miért marad ez az alapértelmezett választás a riasztókban, nyomtatókban és háztartási készülékekben.

Ez az útmutató végigvezeti az elektromágneses berregő elvét, annak fő összetevőit, az aktív és passzív hajtás közötti különbséget, valamint az elektromos és akusztikai számokat, amelyek számítanak, amikor a vásárló összehasonlítja az egyik hangjelzőt a másikkal, mielőtt elkötelezi magát a tömeggyártás mellett.

Mi is valójában az elektromágneses csengő?

A név már a mechanizmusra mutat. Az elektromágneses berregő az elektromos energiát hanggá alakítja azáltal, hogy mágneses mező segítségével egy vékony membránt előre-hátra mozgat. A hangszóróval ellentétben a berregőnek nincs szüksége hangerősítésre; a ház belsejében található tekercs, mágnes és membrán közvetlenül az átalakítást végzi. Pontosan ez az egyszerűség az oka annak, hogy a berregőt olcsón vezetni és könnyen elhelyezni a vezérlőtáblán.

Hogyan hoz létre hangot az elektromágneses indukció

A hangjelzőn belül hangfrekvenciás áram folyik át az elektromágneses tekercsen. Ez az áram mágneses mezőt hoz létre, amely a jellel együtt változik. A változó tér a membránra rögzített állandó mágnessel szemben hat, így a membrán a hajtási frekvencián rezeg és a hangot a levegőbe löki. Az egész berregő be van hangolva, így ez a mozgás stabil marad a normál üzemi feszültség- és hőmérsékleti ablakban.

Ez az indukciós út az oka annak, hogy a készülék kiérdemli a mágneses mező által vezérelt hangkészítőt: a kimenet egy mechanikai alkatrészt mozgató mágneses erő közvetlen eredménye, nem pedig piezoelektromos alakváltozás.

A Buzzer fő összetevői

Négy rész határozza meg, hogyan szóljon a berregő, és mennyire egyszerű a használata:

• Elektromágneses tekercs: hordozza a meghajtó áramot és létrehozza a munkateret.
• Permanens mágnes: biztosítja azt a statikus mezőt, amelyre a tekercsmező ütközik.
• Rezgő membrán: a mágneses erőt hallható hanggá alakítja.
• Ház és sorkapcsok: védi az alkatrészeket és határozza meg az összeszerelési vezeték stílusát.

A tekercsfordulatokban, a mágnes erősségében és a membrán feszültségében bekövetkező változások megváltoztatják a rezonanciafrekvenciát és azt a hangnyomásszintet, amelyet a berregő elérhet. Egy jól felépített hangjelző szorosan tartja ezeket az értékeket az ismétlődő tételeken keresztül. Egyes konstrukciók egy kis armatúrát is használnak, amely a mágneses húzást a membránra koncentrálja, ez az egyik oka annak, hogy a berregő csak néhány milliméter vastag csomagból képes hasznos SPL-t elérni.

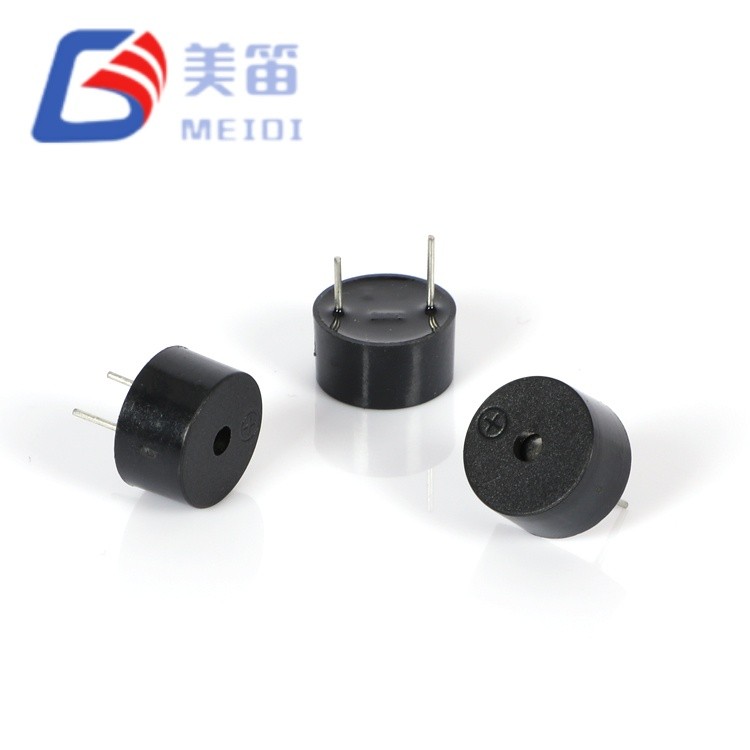

Aktív vs passzív elektromágneses hangjelző

Ugyanaz az elektromágneses berregő két meghajtási stílusban szállítható. Az önmeghajtó vagy aktív hangjelző beépített oszcillátor áramkört hordoz, és rögzített frekvenciájú hangot ad ki a tápellátás pillanatában. A külső meghajtós vagy passzív hangjelzőnek nincs oszcillátora, és a gazdavezérlő négyzethullámára támaszkodik a hangmagasság és a minta beállításához. A megfelelő választás attól függ, hogy mennyi hangszínszabályozásra van szüksége a terméknek, és mennyi firmware-t szeretne írni a csapat.

A legfontosabb elektromos jellemzők, amelyeket a vásárlóknak érdemes elolvasniuk

Két szám dönti el, hogy a csengő illeszkedik-e a táblához. Az üzemi feszültség általában alacsony, általában 1,5 V és 12 V között van, míg a piezo hangjelzés mellett az áramfelvétel viszonylag magas, mivel a tekercsnek feszültség alatt kell maradnia. A névleges feszültséget, az üzemi feszültségtartományt és a névleges feszültségnél fennálló áramerősséget össze kell vetni a termék teljesítmény-költségvetésével, mielőtt a berregőt kiválasztaná, mivel mind a feszültség, mind az áramerősség módosítja a hangnyomásszintet. A legtöbb adatlap ezeket tipikus és maximális értékekként tünteti fel, így a vevőnek a legrosszabb esetre kell terveznie, nem pedig a tipikusra.

Hangnyomásszint és akusztikus teljesítmény

A hangnyomásszint vagy SPL, dB-ben mérve 10 cm-en, a minőségellenőrzés és a helyszíni szerviz által leggyakrabban ellenőrzött érték. A 85 dB körüli berregő 10 cm-en elég hangos a legtöbb riasztási és értesítési munkához. Mivel az SPL a tápfeszültséggel és árammal vált, a vevőnek meg kell erősítenie a pontos vizsgálati állapotot, nem csak a katalógusban nyomtatott címsorszámot.

Elektromágneses csengő vs piezo hangjelző

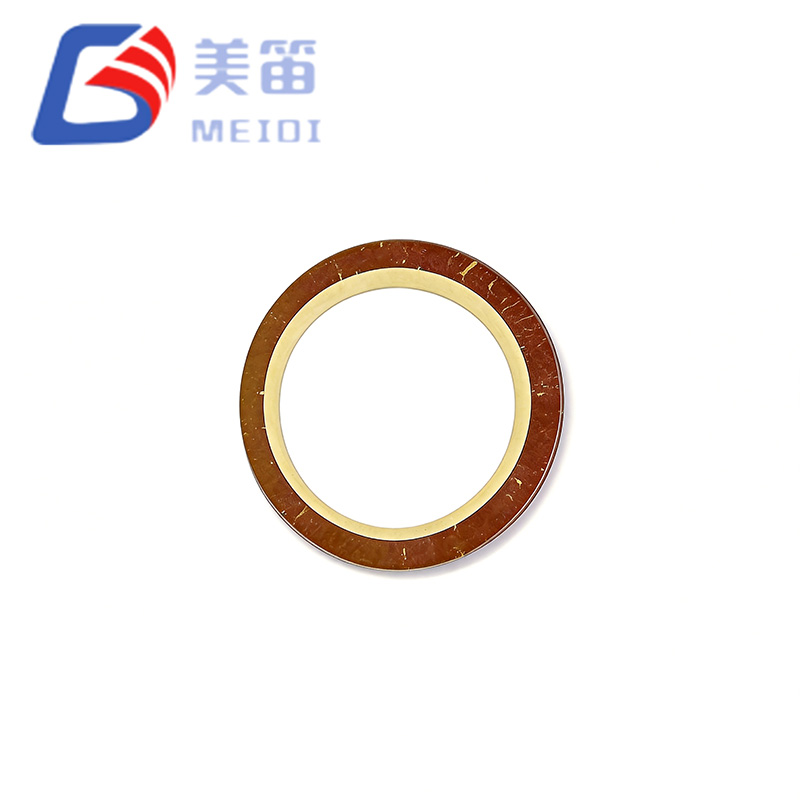

A piezo csengőrezonanciafrekvenciáján meghajtott kerámia membránt használ, és általában nagyon kevés áramot húz magasabb feszültség mellett, míg a mágneses hangjelzés nagyobb áramot húz alacsonyabb feszültség mellett. A piezo típus elemes termékekhez illeszkedik; az elektromágneses típust a szabványos logikából könnyű meghajtani, és gyakran olcsóbb is integrálni ott, ahol a jelenlegi költségvetés nem szűkös. Mindkét családot SMD hangjelzőként kínálják az automatizált összeszerelő sorokhoz.

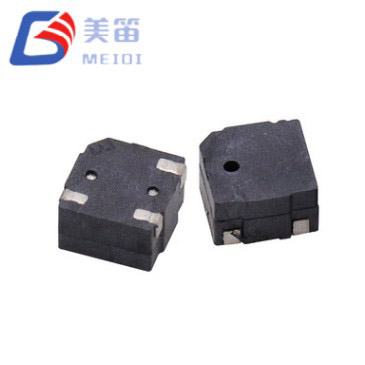

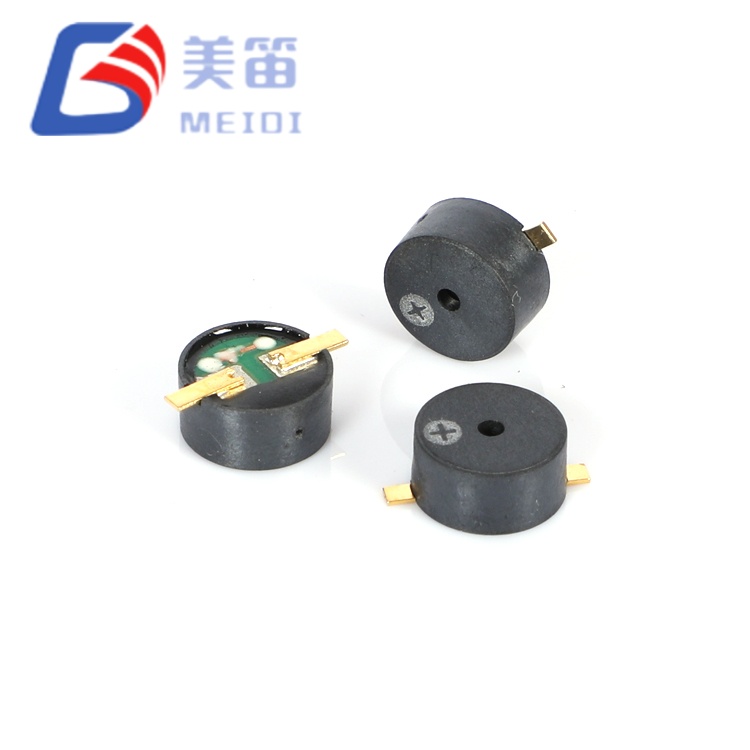

SMD és átfolyós csomagolás

A pick-and-place gyártáshoz az SMD zümmögők csökkentik a kézi behelyezést és emelik a hangerőt. Az átmenő lyukak és a vezetékes vezetékek továbbra is megfelelnek a kézi összeszerelésnek vagy az olyan tábláknak, amelyeknél extra mechanikai feszültségmentesítésre van szükség. A lead stílusának meg kell egyeznie a gyári folyamattal, hogy a berregő soha ne legyen szűk keresztmetszet a rendelések méretezésekor.

Meghajtó áramkör és hullámforma

Az aktív berregő csak egyenáramot kér. A passzív berregőnek négyszöghullámra van szüksége, amelynek frekvenciája állítja be a hangot, és a vezérlő firmware-e birtokolja a hangmintát. A vásárlóknak meg kell győződniük arról, hogy a meglévő mikrokontroller meg tudja-e kímélni az időzítőt és a tűket, mielőtt passzív berregőt választanak, különben az alkatrész megtakarítása elvész a szoftveres munka miatt.

A hangjelző tipikus alkalmazásai

Kiválasztási ellenőrzőlista vásárlás előtt

• Névleges feszültség és üzemi feszültség tartomány, valamint áram névleges feszültség mellett.
• A rezonanciafrekvencia és annak toleranciája, mivel a hangmagasságnak az akusztikus ablakban kell maradnia.
• Hangnyomásszint (SPL) dB-ben 10 cm-re a megadott feszültség és távolság mellett.
• Vezeték stílusa: SMD, átmenő furat vagy huzal vezeték, az összeállításhoz igazítva.
• A kapacitásra támaszkodó piezo típusokkal ellentétben az elektromágneses hangjelzést a tekercs impedanciája határozza meg, ezért a meghajtó áramkörnek egyeznie kell.
• Üzemi hőmérséklet és RoHS vagy CE megfelelőségi állapot a dokumentumokkal.

Közös ellenőrzési pontok és minőség-ellenőrzés

A bejövő ellenőrzéskor a hangjelző frekvenciáját, áramát és SPL-ét a megállapodás szerinti tűréshatárhoz képest ellenőrzik, mivel ez a három szám határozza meg, hogy a végfelhasználó mit hall. A stabil berregő ugyanazt a hangviselkedést tartja meg az ismétlődő tételekben, ezért a gyári tétel konzisztenciája fontosabb, mint egyetlen tökéletes minta.

Miért marad a csengő népszerű a költségérzékeny termékekben?

Az elektromágneses berregő megtartja a helyét, mert olcsó, masszív és kiszámítható. Azoknál a termékeknél, amelyekhez csak sípolás vagy figyelmeztető hangjelzés szükséges, a berregő hangos visszajelzést ad hangszóró, erősítő vagy kodek nélkül. Ez alacsonyan tartja az anyagkészletet, és magas a megbízhatóság, ezért a berregő mindenben megjelenik a játékmoduloktól az ipari panelekig, és ezért sok csapat még mindig ezt adja meg első hangforrásként, amelyhez nyúl.

Hogyan teszteljük a hangjelzőt a padon

A gyors asztali ellenőrzés a névleges feszültségre beállított szabályozott tápegységet, a 10 cm-es zajszintmérőt és a kimeneten egy frekvenciaszámlálót használ. Passzív berregő esetén egy függvénygenerátor szolgáltatja a négyszöghullámot. Az SPL, az áramerősség és a frekvencia rögzítése néhány mintánál felállítja a bejövő vizsgálati alapvonalat, és megmutatja, hogy a hangjelző köteg stabil-e, mielőtt elérné a vonalat.

Hogyan válasszuk ki a megfelelő csengőgyárat

Ha egy vevő egynél több csengőgyár ajánlatait hasonlítja össze, ritkán a legalacsonyabb árajánlat a legbiztonságosabb. A megfelelő beszállító dokumentálja a névleges feszültséget, áramerősséget, SPL-t és frekvenciát minden modellhez, az RoHS és CE fájlokat üldözés nélkül szállítja, és kérésre meg tudja mutatni az ismétlődő tételek konzisztenciájára vonatkozó adatokat. Az OEM- és a forgalmazói programok esetében a mintatámogatás, az egyedi címkézés és a stabil átfutási idő jelzi, hogy a gyárat hosszú távú ellátásra építették, nem pedig egyszeri megrendelésekre.

Minőség, megfelelőség és ellátás

Az RoHS- és CE-dokumentációnak a hangjelzővel együtt kell utaznia. OEM-programok esetén érdeklődjön a köteg konzisztenciájáról, az átfutási idő stabilitásáról, és arról, hogy a gyár támogatja-e a hangjelző egyedi címkézését, csomagolását vagy tűs konfigurációját.

Gyakran Ismételt Kérdések

K: Az elektromágneses hangjelző ugyanaz, mint a mágneses hangjelző?
V: A kifejezések átfedik egymást; A mágneses berregő egyszerűen a rövidebb neve ugyanannak az elektromágneses indukciós eszköznek.

K: Az aktív vagy a passzív választást válasszam egy egyszerű riasztáshoz?
V: Aktív, mert a beépített oszcillátor eltávolítja a firmware-munkát és lerövidíti a tervezési ciklust.

K: Miért vesz fel több áramot, mint a piezo hangjelző?
V: A tekercset feszültség alá kell helyezni a mező felépítéséhez, míg a piezo elem az energiát kapacitásban tárolja, és sokkal kevesebb folyamatos áramra van szüksége.

K: A Meidi hangjelzéseket megfelelőségi dokumentumokkal szállítják?
V: Igen. A Meidi termékeket RoHS és CE-vel kapcsolatos dokumentáció támogatja, és a gyár minta- és exporttámogatást tud nyújtani minősített OEM- és forgalmazói projektekhez.

Beszerzési emlékeztető

A legalacsonyabb egységár helyett az alkalmazás és az energiaköltség alapján válassza ki a berregőt, mert a rossz meghajtóstílus firmware ciklust és újramintát eredményezhet, ami többe kerül, mint maga az alkatrész.
