Hogyan működik a mágneses passzív hangjelző, és miért elengedhetetlen a modern elektronikus eszközök számára? (2026-os útmutató)

A mágneses passzív berregő az egyik legsokoldalúbb hangjelző komponens, amelyet a modern elektronikában használnak. A saját belső oszcillátort hordozó aktív berregőtől eltérően a mágneses passzív hangjelző külső meghajtó jelre támaszkodik a hang előállításához. Mérnökök, vásárlók és terméktervezők számára a mágneses passzív hangjelzés működésének megértése az első lépés a megfelelő akusztikus komponens kiválasztása felé a riasztókhoz, vezérlőpanelekhez, intelligens eszközökhöz és ipari berendezésekhez. Ez a 2026-os mérnöki útmutató elmagyarázza a mágneses passzív hangjelző működési elvét, belső szerkezetét, kiválasztási kritériumait és valós termékparamétereit, és összehasonlítja az aktív és piezoelektromos alternatívákkal, így magabiztosan választhatja ki a megfelelő mágneses passzív hangjelzőt.

1. Mi az a mágneses passzív hangjelző?

A mágneses passzív hangjelző egy elektromágneses akusztikus átalakító, amely az elektromos jelet hallható hanggá alakítja. A "passzív" szó azt jelenti, hogy az alkatrész nem tartalmaz beépített oszcillátort; külső négyszöghullámú vagy váltóáramú jelre van szüksége a rezgéshez. A "mágneses" szó a mozgó tekercs mechanizmusra utal: tekercs, állandó mágnes és vékony ferromágneses membrán. Mivel a mágneses passzív berregő hangot, hangmagasságot és dallamot a gazdagép mikrokontroller vezérlése alatt hagy, sokkal nagyobb rugalmasságot kínál, mint egy fix hangú aktív berregő. Röviden: a mágneses passzív hangjelző a berregőcsalád "néma", de programozható rokona – és ez a programozhatóság a legnagyobb erőssége.

2. Hogyan működik a mágneses passzív hangjelző?

A mágneses passzív hangjelző működési elve az elektromágnesességen és a membránrezgésen alapul. A folyamat öt lépésben zajlik:

1. lépés – Jel alkalmazása.Egy mikrokontroller vagy dedikált meghajtó áramkör négyszöghullámot (PWM) küld a mágneses passzív hangjelző két kivezetésére. A négyszöghullám előnyösebb a szinuszhullámmal szemben, mert éles szélei döntően váltják a tekercs áramát, javítva a hatékonyságot és a hangerőt.

2. lépés – Mágneses mező létrehozása.A tekercsen átfolyó váltóáram ingadozó mágneses teret hoz létre a mag körül.

3. lépés – Kényszer interakció.Ez a változó mező kölcsönhatásba lép az állandó mágnes statikus mezőjével, a ferromágneses membránt a meghajtási frekvencián a mágnes felé és onnan húzva.

4. lépés – Rezgés és hang.A membrán gyorsan oszcillál, kiszorítja a levegőmolekulákat és hanghullámokat kelt. A 2,4 kHz-es négyszöghullám 2,4 kHz-es hangot ad; a hang frekvenciáját teljes mértékben a külső jel határozza meg. Ez az oka annak, hogy a mágneses passzív berregő bármilyen beprogramozott hangot képes reprodukálni.

5. lépés – Rezonancia hangolás.Ha a mágneses passzív hangjelzést a mechanikai rezonanciafrekvencia közelében hajtja, akkor maximalizálja a hangnyomásszintet (SPL) és a hatékonyságot. A legtöbb egység 2,0 kHz és 2,7 kHz között rezonál. A burkolat ürege a rezonanciát is befolyásolja, így a munkapad teljesítménye megváltozhat, ha a hangjelzőt zárt házba szerelik.

Ez a „néma” természet – amelyet teljes mértékben a külső áramkör vezérel – pontosan az, ami passzívként határozza meg a mágneses passzív berregőt, és ez az oka annak, hogy egy modell számos hangfunkciót képes ellátni.

3. A mágneses passzív hangjelző fő alkotóelemei

Minden mágneses passzív hangjelző négy fő részből áll:

Tekercs.Egy orsó köré tekercselő réz. Amikor az áram áthalad rajta, a tekercs elektromágnessé válik. A tekercsellenállás (DCR) általában 16 Ω, 42 Ω vagy 140 Ω értéket mér, amely a meghajtóáram számítását szabályozza.

Állandó mágnes.Biztosítja az állandó alapvonali mágneses teret, amely ellen a tekercs tere hat a membrán mozgatásához.

Diafragma.Egy vékony, rugalmas ferromágneses lemez – gyakran nikkel-vas ötvözet – közvetlenül a mágnes felett helyezkedik el. Ez az a rész, amely fizikailag rezeg, hogy hangot adjon.

Ház.Műanyag vagy fém tok, amely védi a belső elemeket, formálja az akusztikus kimenetet és meghatározza a PCB alapterületét. Az általános méretek Φ12×8,5 mm-től 12,0×9,0 mm-ig terjednek, alacsony profilú opciókkal a vékony eszközökhöz. Ez a négy rész meghatároz minden mágneses passzív hangjelzőt a piacon.

4. Aktív és passzív hangjelzések: mi a különbség?

Az aktív és passzív hangjelzések közötti különbség az, hogy az oszcillációs forrás az összetevőben vagy a firmware-ben található. Az adatlapokon a feltételeket is láthatjatranszduktor(külső meghajtó) ésindikátor(belső meghajtó).

Az aktív hangjelző egy belső oszcillátort integrál. Alkalmazza az egyenáramú tápellátást a névleges tartományon belül, és önállóan sípol egy rögzített hangon – nincs kód, nincsenek extra alkatrészek. Ezzel szemben a mágneses passzív hangjelző csak a tekercset és a membránt tartalmazza. Az MCU-nak vagy egy illesztőprogram-IC-nek kell generálnia a hullámformát. A mágneses passzív berregő esetében a kompromisszum egyszerű: az aktív a leggyorsabb integrációt és nulla firmware-t biztosít; A passzív hangmagasság-szabályozást, dallamokat és kéthangú riasztásokat kínál egyetlen, alacsony költségű jelátalakítóról.

5. Mágneses vs. piezoelektromos hangjelző: a specifikáció összehasonlítása

A mágneses és a piezoelektromos hangjelzők is adnak hangot, de másképp csinálják. A mágneses passzív hangjelző mozgatja a tekercset és a mágnest; egy piezoelektromos hangjelző meghajlítja a kerámia korongot. A gyakorlati kompromisszumok számítanak az alkatrészek kiválasztásánál.

A kontextus szempontjából az olyan globális vezetők, mint a Murata és a TDK, számos mércét állítottak fel a piezoelektromos és elektroakusztikus alkatrészek terén; A mágneses passzív berregő továbbra is az előnyben részesített választás, ha alacsony feszültségre és teltebb hangra van szükség. Ha a költségkeret és a hangszín egyaránt számít, a mágneses passzív hangjelző gyakran nyeri a piezót az alacsony feszültségű kiviteleknél.

6. Főbb ellenőrizendő műszaki paraméterek

Mágneses passzív hangjelzés értékelésekor olvassa el az adatlapot az alábbi paraméterek alapján:

Hangnyomásszint (SPL).A hangerő dB-ben 10 cm-en mérve. Az ipari telephelyeken 85 dB vagy többre lehet szükség; gondoskodjon arról, hogy az SPL legalább 10 dB-lel meghaladja a környezeti zajt.

Üzemi feszültség (Vp-p).Az ajánlott négyszöghullám csúcstól csúcsig amplitúdója (pl. 3 Vp-p, 5 Vp-p, 12 V) – nem egyenáramú tápfeszültség. Ez az az amplitúdó, amelyet a sofőrnek biztosítania kell.

Rezonancia frekvencia.Vezessen közel ehhez a frekvenciához a maximális teljesítmény és hatékonyság érdekében. A rezonancia nélküli működés pazarolja az energiát és csökkenti az SPL-t.

Tekercsellenállás (DCR) és áramerősség.Egy 42Ω-os tekercs 5 Vp-p mellett nagyjából 40 mA-t vesz fel; méretezze meg a meghajtótranzisztort Ohm törvénye szerint (I = V / R).

Flyback dióda védelem.Mivel a mágneses passzív berregő induktív terhelés, a meghajtó kikapcsolása ellen-EMF feszültségcsúcsot hoz létre. A tekercsen keresztben elhelyezett szabadonfutó (flyback) dióda védi a kapcsoló MOSFET-et vagy BJT-t a sérülésektől.

Terminál típusa.SMD automatizált pick-and-place vonalakhoz, vagy átmenő lyuk (THT) kézi és moduláris kártyákhoz.

7. MEIDI mágneses passzív hangjelzésű modellek (valós paraméterek)

Az elmélet konkrétabbá tételéhez itt találhatók a MEIDI katalógusából származó reprezentatív mágneses passzív hangjelző modellek a gyártás során használt tényleges névleges feszültséggel, rezonanciafrekvenciával, SPL-vel és tekercsellenállással. A 16 Ω / 42 Ω / 140 Ω tekercsellenállás megfelel a tipikus 3 V / 5 V / 12 V hajtáscsaládoknak.

Az összes felsorolt ​​modell elektromágneses (mágneses) passzív berregő, amelyet ISO 9001 / ISO 14001 rendszerek szerint gyártanak, és megfelelnek az RoHS, REACH és CE előírásoknak. A teljes elektromos jellemzők, vázlatos rajzok és SPL-görbék minden termékoldalon és a letölthető adatlapon elérhetők. Lásd amágneses passzív csengő katalógusa teljes választékhoz.

8. Miért válasszunk mágneses passzív hangjelzőt?

A mágneses passzív berregő számos előnnyel rendelkezik, amelyek sokféle kialakításhoz alapértelmezett választássá teszik:

• Frekvencia rugalmasság.Változtassa meg a meghajtó jelét, és egy modell számos funkciót szolgál ki – riasztásokat, visszaigazolásokat, akár egyszerű dallamokat is.
• Költséghatékonyság.Egyetlen olcsó jelátalakító, amelyet egy meglévő MCU vezérel, több rögzített hangú aktív berregőt is legyőz.
• Kompakt méret.Az olyan csomagok, mint a Φ12×8,5 mm-es, helyszűke hordozható és hordható eszközökhöz illeszkednek.
• Alacsony feszültségű működés.3 V-ról működik, ideális akkumulátoros termékekhez.
• Hosszú élet.Nincs meghibásodó belső oszcillátor; Az egyszerű mechanikus felépítés erős, hosszú távú megbízhatóságot biztosít.

Ezért a mágneses passzív berregő mind a fogyasztói, mind az ipari termékekhez illeszkedik.

9. Ahol mágneses passzív hangjelzőket használnak

A mágneses passzív berregő mindenhol megjelenik, ahol valamilyen eszközt hallani kell. Tipikus alkalmazások a következők:

• Riasztó és biztonsági rendszerek (behatolás, tűz, gázérzékelő)
• Gépjármű elektronika (biztonsági öv-emlékeztető, nyitott ajtó figyelmeztetés, parkolóérzékelő)
• Szórakoztató elektronikai cikkek (telefonok, táblagépek, hordható eszközök, háztartási gépek)
• Orvosi eszközök (betegmonitorok, infúziós pumpák, diagnosztikai berendezések)
• Ipari vezérlőpanelek és automatizálási berendezések
• IoT és intelligens otthoni csomópontok (állapot hangjelzések, párosítási hangok, karbantartási figyelmeztetések)

A mágneses passzív berregő minden esetben olcsó, megbízható hangos visszajelzést biztosít, amely még fényes vagy zajos környezetben is működik, ahol a vizuális visszajelzések meghibásodnak. Egy mágneses passzív berregő ezt egyszerű, olcsó hangzással oldja meg.

10. Hogyan válasszuk ki a megfelelő mágneses passzív hangjelzőt

Használja ezt az ellenőrzőlistát a mágneses passzív hangjelző termékéhez:

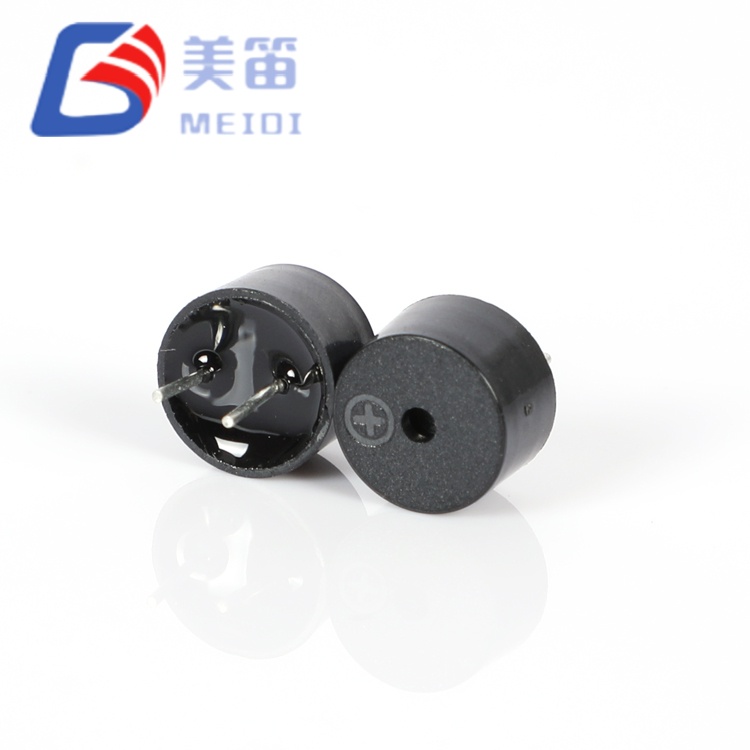

Gyakorlati példaként a MEIDI kompakt, 9 × 5,5 mm-es HNB-09A05 modellje 5 V DC feszültséggel működik, és 82 dB @ 10 cm-es feszültséget ad le kis SMD-területen – ideális a szűkös hordozható és hordható kialakításokhoz. Egy 12,0 × 9,0 mm-es 5 V-os opció esetén a HN-12062,4 KHZ közel 2,4 kHz-en rezonál ≥85 dB-en egy 42 Ω-os tekercs mellett. Lásd a9,5×5,5 mm-es modelloldal, ateljes modelllista, vagylépjen kapcsolatba csapatunkkalmintákhoz.

11. Gyakori problémák és megoldások

Túl csendes.Mágneses passzív berregő esetén általában a meghajtó feszültsége vagy árama túl alacsony, vagy a frekvencia nem rezonancia. Hajtson a névleges Vp-p rezonancia közelében.

Nincs hang.Ellenőrizze a polaritást, ellenőrizze, hogy az MCU valóban négyszöghullámot ad-e ki, és ellenőrizze, hogy a meghajtótranzisztor kapcsol-e.

Torz tónus.Adja hozzá a flyback diódát, és győződjön meg arról, hogy a meghajtó képes szolgáltatni a tekercsáramot anélkül, hogy megereszkedne.

Csengő blokkolva.Győződjön meg arról, hogy a ház nem takarja el a hangportot; Az üreg mérete befolyásolja a rezonanciát, és elnémíthatja a kimenetet.

12. Hogyan támogatja a MEIDI a csengő beszerzését

15 éves exporttapasztalatával a MEIDI (Jiangsu Huaneng Electronics) mágneses passzív hangjelzésű modelleket szállít SMD- és átmenőlyuk-csomagokban, 3 V-tól 12 V-ig terjedő meghajtócsaládoktól, SPL-vel akár 100 dB-ig. Minden termék ISO 9001 és ISO 14001 szabvány szerint készül, és megfelel az RoHS, REACH és CE követelményeknek. Fedezze fel a teljesmágneses passzív csengő katalógusvagylépjen kapcsolatba csapatunkkalmintákhoz és egyedi specifikációkhoz.

13. GYIK

Hogyan hajthatok meg mágneses passzív hangjelzést egy MCU-ról?

Használjon időzítőt/PWM-tűs négyszöghullámot a kívánt frekvencián, majd kapcsolja át a tekercset tranzisztoron vagy MOSFET-en. A legtöbb MCU GPIO érintkező nem tudja biztosítani azt a 30–100 mA-t, amelyre egy mágneses passzív berregőnek szüksége van, ezért meghajtó fokozatra van szükség.

Lejátszhat egy mágneses passzív berregő dallamot?

Igen. Mivel a hangot a külső jel állítja be, különböző frekvenciák sorrendbe állításával dallamokat, kéthangú riasztásokat vagy külön megerősítő sípolásokat hozhat létre egyetlen mágneses passzív berregőből.

Mágneses vagy piezo – melyiket válasszam?

Válasszon mágneses passzív berregőt alacsony feszültségű rendszerekhez, gazdagabb hangszínekhez és zajos környezetekhez. Válassza a piezót, ha az ultraalacsony teljesítmény és a vékony profil a legfontosabb.

Miért halk a mágneses passzív hangjelzőm?

A leggyakoribb okok az elégtelen meghajtóáram, az off-rezonancia frekvencia vagy a hangport blokkolása. Vezessen névleges Vp-p-vel a rezonanciafrekvencia közelében, és tartsa szabadon a portot.

Milyen tanúsítványokkal kell rendelkeznie egy minőségi hangjelzőnek?

Keresse az ISO 9001 és ISO 14001 gyártási rendszereket, valamint az RoHS, REACH és CE megfelelést. Ezek megerősítik az anyagbiztonságot és az állandó gyártási minőséget az exportpiacokon.

Következtetés

A mágneses passzív berregő egy egyszerű, megbízható és rendkívül rugalmas hallható alkatrész. Ha megérti a működését – a tekercs, a mágnes és a membrán külső négyszöghullám hajtja –, valamint a valós paraméterek, például a névleges feszültség, a rezonanciafrekvencia, az SPL és a tekercsellenállás ellenőrzésével kiválaszthatja a megfelelő modellt, biztonságos meghajtóáramkört tervezhet megfelelő flyback-dióda védelemmel, és tiszta hangvisszajelzést biztosíthat bármely termékben. Böngésszen aMEIDI mágneses passzív berregő tartományvagyforduljon csapatunkhozmérnöki támogatásért és mintákért.
