17*8mm-es piezoelektromos passzív hangjelző

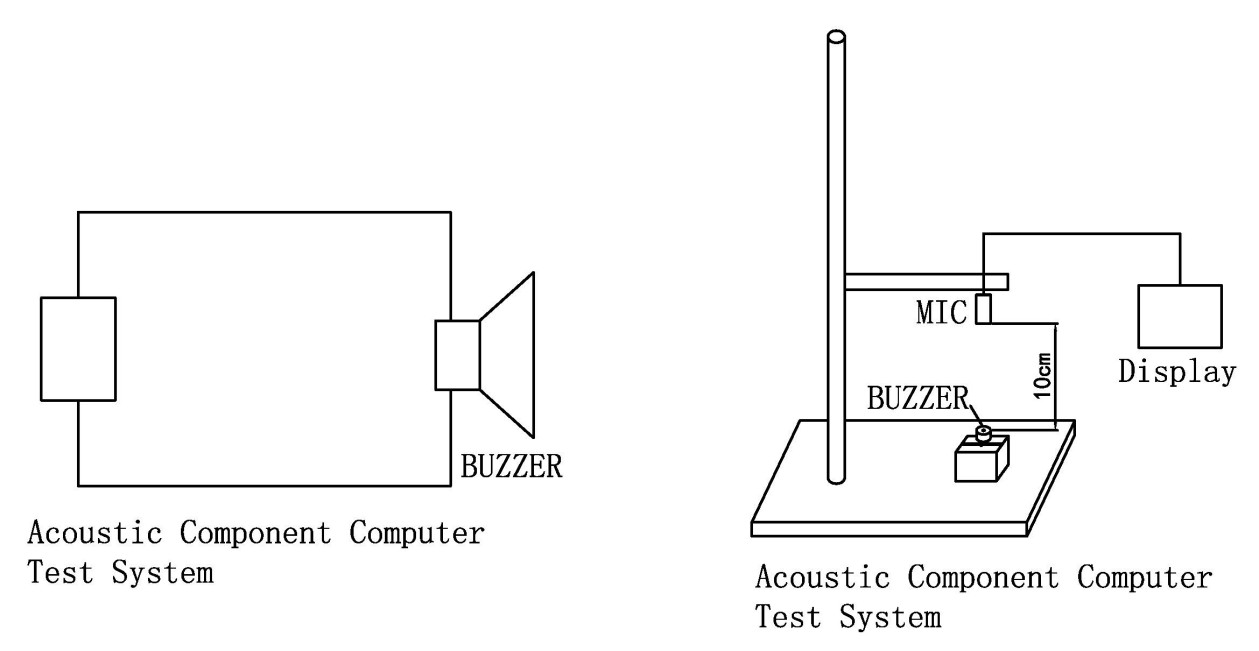

A 17*8 mm-es piezoelektromos passzív zümmögő két frekvenciaváltozatot kínál – 3000 Hz és 2000 Hz – azonos Φ17 × 8 mm-es átmenő furatú csomag. Mindkettő passzív piezoelektromos hangjelző amelyek egy külső váltóáramú meghajtó hullámformájára támaszkodnak hallható hang létrehozásához. Mert a a lábnyom, a csapok távolsága és a ház méretei megoszlanak a két modell között, egyetlen NYÁK-elrendezés mechanikai változtatások nélkül képes bármelyik frekvenciát befogadni. A HNR-1708 ≥85 dB 3000 Hz-en, míg a HNR-1708 PA10 ≥75 dB. 2000 Hz-en, mindkettőt 10 cm-en, 12 Vp-p négyszöghullámmal mérve. Jelenlegi fogyasztás mindkét változatnál 5 mA vagy az alatt marad. A fekete PBT ház és az 1–30 Vp-p működési tartományának köszönhetően ez a sorozat beltéri berendezések széles skálájához alkalmas ahol a gazda mikrokontroller vagy a dedikált oszcillátor szolgáltatja a meghajtó jelet.

Két frekvenciaválasztás – 3000 Hz (HNR-1708) vagy 2000 Hz (HNR-1708 PA10) – ugyanarról a lábnyomról

Passzív kialakítás – külső négyszöghullám vagy PWM meghajtó szükséges a rezonanciafrekvencián

12 Vp-p névleges, 1-30 Vp-p működési tartomány; ≤5 mA áramfelvétel

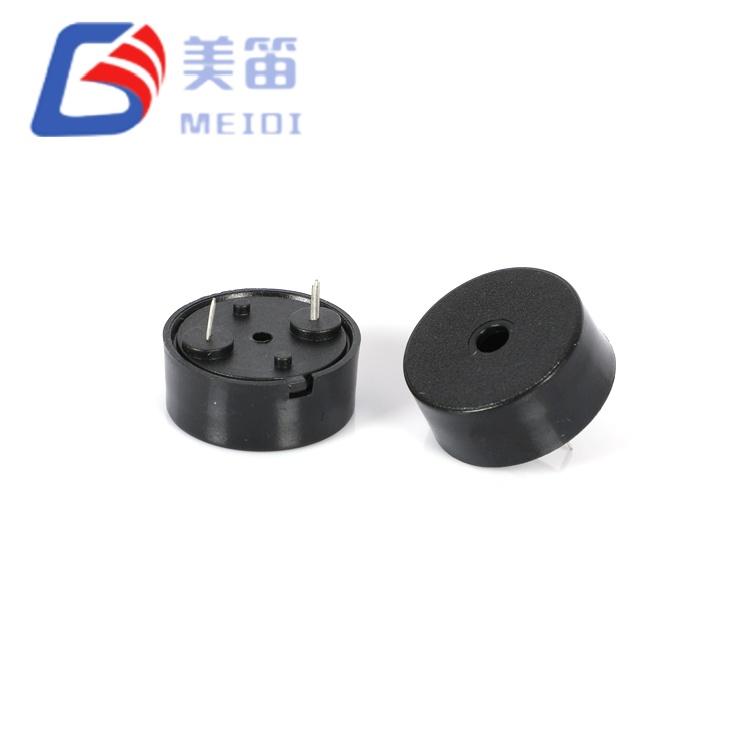

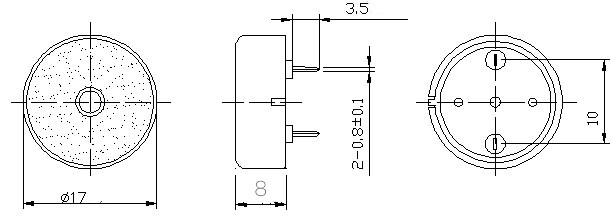

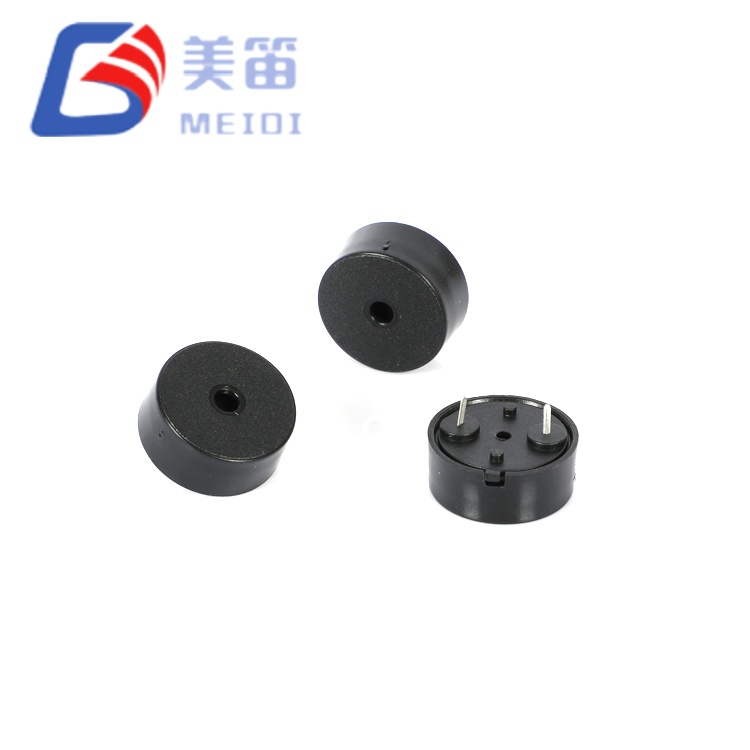

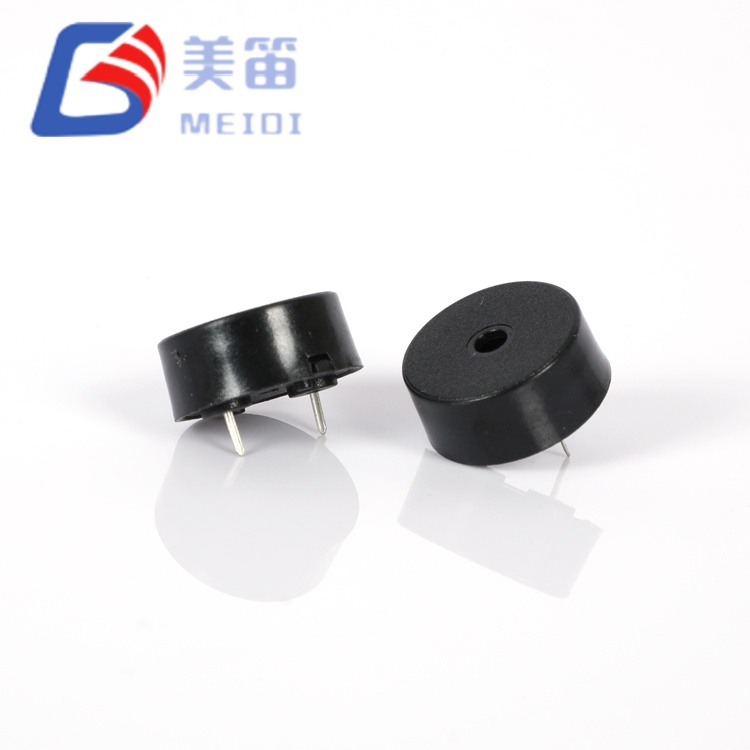

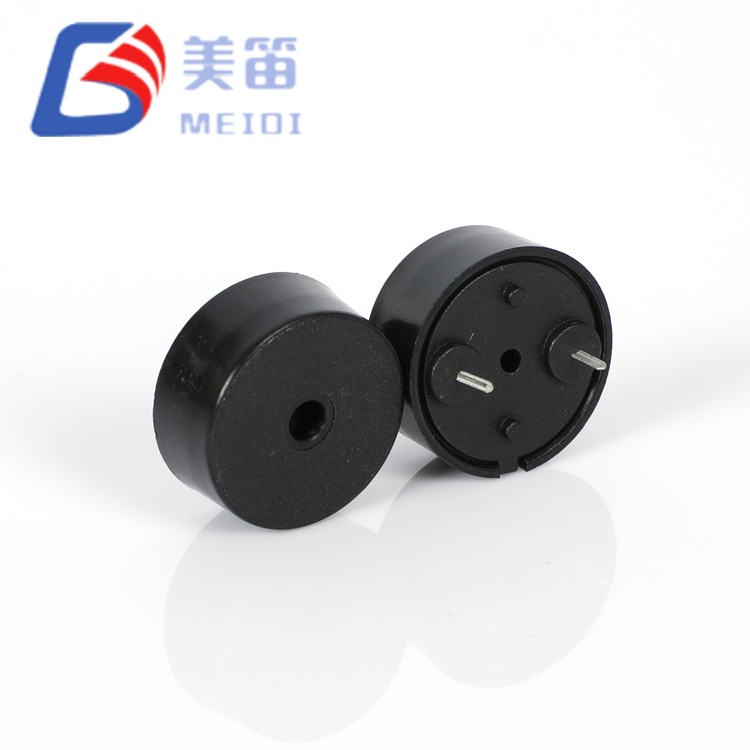

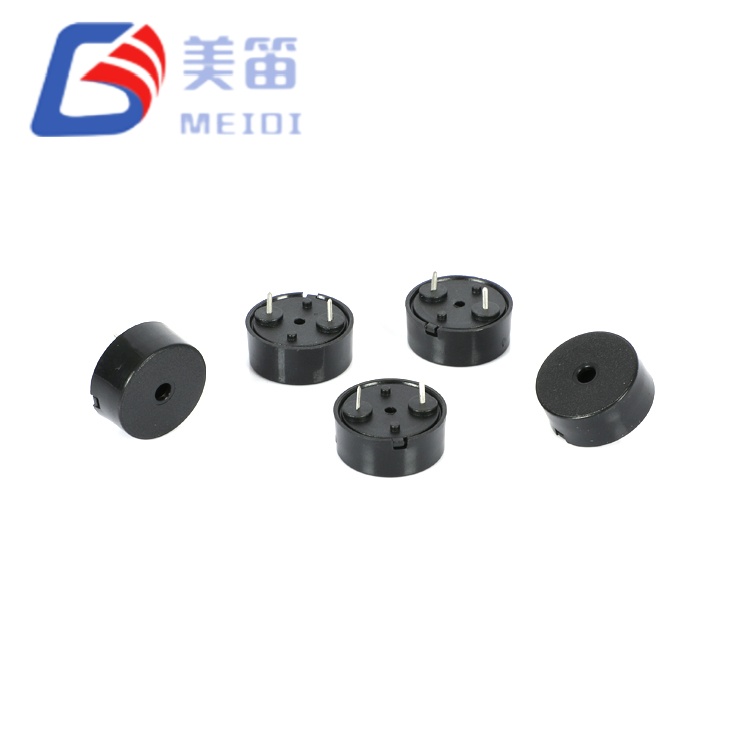

Φ17,0 × 8,0 mm-es fekete PBT átmenő furatú csomag, hullám- és kézi forrasztással kompatibilis

Üzemi hőmérséklet: -20 ℃ és +70 ℃ között folyamatosan

Modellválasztási útmutató

A HNR-1708 és a HNR-1708 PA10 közötti választás elsősorban a kívánttól függ riasztási frekvencia és hangnyomás követelmény. A HNR-1708, magasabb 3000 Hz-es hang és ≥85 dB kimenet, jobban megfelel olyan környezetekben, ahol az élesebb, áthatóbb hang előnyös – például az ipari figyelmeztetés mérsékelt háttérzajjal rendelkező területen működő panelek vagy berendezések. A HNR-1708 PA10 alacsonyabb 2000 Hz-en működik, ≥75 dB-lel, így kevésbé tolakodó és csendes beállításokhoz megfelelőbb hang mint az orvosi eszközök emlékeztetői vagy a lakossági érzékelők.

Mivel mindkét modell ugyanazt a Φ17 mm-es alapterületet, a tűkiosztást és a 8 mm-t használja magasság, egyetlen NYÁK konstrukció egy változattal érvényesíthető, majd az alkalmazás követelményeinek változása esetén a másikkal együtt kerül telepítésre. Mindketten elfogadják 1–30 Vp-p meghajtó jelet és ≤5 mA-t vesz fel, tehát ugyanaz a meghajtó áramkör bármelyik modellhez használható. A súlykülönbség – 1g a HNR-1708 esetében szemben a HNR-1708 PA10 1,4 g-jával – némileg mást tükröz belső konstrukció, amely alacsonyabb rezonanciafrekvenciát állít elő.

Olyan alkalmazásokhoz, amelyek ugyanazon a terméken belül mindkét frekvenciát igénylik család, a HNR-1708 sorozat lehetővé teszi a tervező számára, hogy egyetlen PCB-t raktározzon le és ház kialakítása, miközben két akusztikus aláírást kínál, csökkentve gépészeti tervezés rezsi.

Hajtásköri ajánlások

Passzív piezoelektromos hangjelzőként mindkét HNR-1708 változatnak külső váltakozó áramra van szüksége. jelet a hang előállításához. GPIO mikrokontroller PWM kimenetre konfigurálva itt a célfrekvencia (3000 Hz vagy 2000 Hz) 50%-os munkaciklus mellett a legnagyobb közös megközelítés. 3,3 V-os vagy 5 V-os logikai rendszerekhez egyszerű tranzisztoros puffer le tudja fordítani a jelet a teljes 12Vp-p névleges szintre a magasabb SPL érdekében.

A terhelés kapacitív jellege – körülbelül 12nF HNR-1708 és 25nF HNR-1708 PA10 esetén – azt jelenti, hogy áramcsúcsok fordulnak elő a a hajtó hullámforma. Egy kis sorozatú ellenállás (általában 100–330 Ω) képes korlátozza a csúcsáramot anélkül, hogy jelentősen befolyásolná az SPL-t. Akkumulátoros működéshez A ≤5 mA átlagos áramfelvétel gazdaságossá teszi ezeket a hangjelzéseket akár érmecellákról vagy kis Li-ion csomagokról is működik.

A forrasztás kompatibilis a hullámmal (260℃, 4-6s) és a kézi forrasztással (350℃, 2-5s) módszereket. Tartson ≥2,0 mm távolságot a ház és a forrasztófürdő között.

Alkalmazási forgatókönyvek

Ipari figyelmeztető jelzőfények, amelyek a HNR-1708 3000 Hz-es hangjának előnyeit élvezik átvágja a gépzajt egy gyárpadlón.

Orvosi eszköz emlékeztetők (infúziós pumpák, életjel-monitorok), ahol a A HNR-1708 PA10 2000 Hz-es hangja kevésbé tolakodó riasztást ad a csendes kórtermekben.

Intelligens otthoni érzékelők és ajtócsengők, ahol ugyanaz a PCB tölthető be bármelyik változat a riasztási hangmagasság regionális preferenciáitól függően.

Hordozható tesztműszerek 3,7 V-os elemmel, tranzisztorral a meghajtó feszültségének és ≤5 mA-es fogyasztásának növelése a működési idő meghosszabbítása érdekében.

Többzónás riasztópanelek, amelyek zónánként eltérő hangokat igényelnek – HNR-1708 for kritikus figyelmeztetések és HNR-1708 PA10 az állapotértesítésekhez – a egyetlen PCB kialakítás mindkettőhöz.

Óvintézkedések

1. Ne alkalmazzon közvetlenül egyenfeszültséget. Mindkét változathoz váltakozó áramú meghajtó jelre van szükség hangot generálni. A folyamatos DC károsíthatja a piezo elemet.

2. A ház nincs lezárva. Akadályozza meg a víz, folyasztószer maradványok vagy tisztító oldószerek képződését a hangportba való belépéstől.

3. Korrozív környezetben telepítse a hangjelzőt védett burkolatba vagy csak a kivezetésekre alkalmazzon megfelelő bevonatot.

4. Az SPL a meghajtó feszültségétől és hullámformájától függ. Ellenőrizze, hogy a vezető szakaszban megfelel a szükséges feszültségingadozásnak a kapacitív terhelés alatt.

5. Tartsa akadálytalanul az akusztikus portot. Még a részleges lefedés is csökkentheti több decibellel ad ki.

6. Tárolja lezárt, száraz csomagolásban az összeszerelésig, hogy elkerülje a tű oxidációját.

GYIK

1. Hogyan választhatok a HNR-1708 és a HNR-1708 PA10 között?

Válassza a HNR-1708-at a 3000 Hz-hez, ≥85 dB-hez – ipari vagy zajosabb környezetekhez. Válassza a HNR-1708 PA10-et a 2000 Hz-hez, ≥75 dB-hez – jobb orvosi vagy lakossági környezetben. Mindkettő mérete és kivezetése azonos, így a PCB elrendezése nem változik.

2. Meghajthatom ezeket a hangjelzéseket közvetlenül a mikrokontroller tűjéről?

Igen, ha a láb elegendő áramot tud szolgáltatni, és a logikai szint a tartományba esik 1–30 Vp-p tartomány. A 3,3 V-os vagy 5 V-os mikrokontrollerekhez tranzisztoros puffer van magasabb feszültségingadozás és hangosabb kimenet eléréséhez ajánlott.

3. Milyen frekvenciát használjak a vezetési jelzéshez?

Használjon 3000 Hz-et a HNR-1708-hoz és 2000 Hz-et a HNR-1708 PA10-hez. A ±500Hz miatt tolerancia, a prototípuskészítés során végzett frekvencia-söprés pontosan azonosítani tudja a csúcs SPL-t adott tételhez. A MEIDI karakterizációs görbéket tud nyújtani.

4. Miért alapul a HNR-1708 vizsgálati jelentés egy másik modellen?

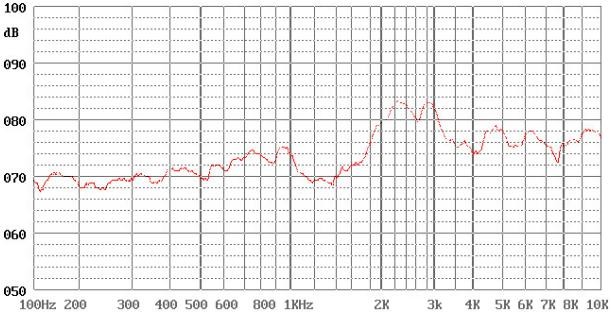

A jelenleg elérhető jelentés a HNR-1707 adatokat használja 5Vp-p / 4000 Hz-en. hivatkozás. Forduljon a MEIDI-hez a HNR-1708-specifikus tesztadatokért 12Vp-p / 3000Hz-en.

5. A HNR-1708 sorozat alkalmas akkumulátoros eszközökhöz?

Igen. A ≤5 mA áramfelvétel és az 1–30 Vp-p működési tartomány praktikussá teszi akkumulátoros működéshez. Egy boost konverter vagy tranzisztor puffer megemelheti a meghajtófeszültséget, ha alacsony feszültségű akkumulátortól magasabb SPL-re van szükség.

Műszaki Érdeklődés

Adatlapokhoz, meghajtó áramköri referenciatervekhez, frekvencia sweep adatokhoz, ill A HNR-1708 sorozat változatválasztási támogatása, lépjen kapcsolatba a MEIDI-vel pályázat részleteit. A mérnöki válasz általában egy munkanapon belül megérkezik.
