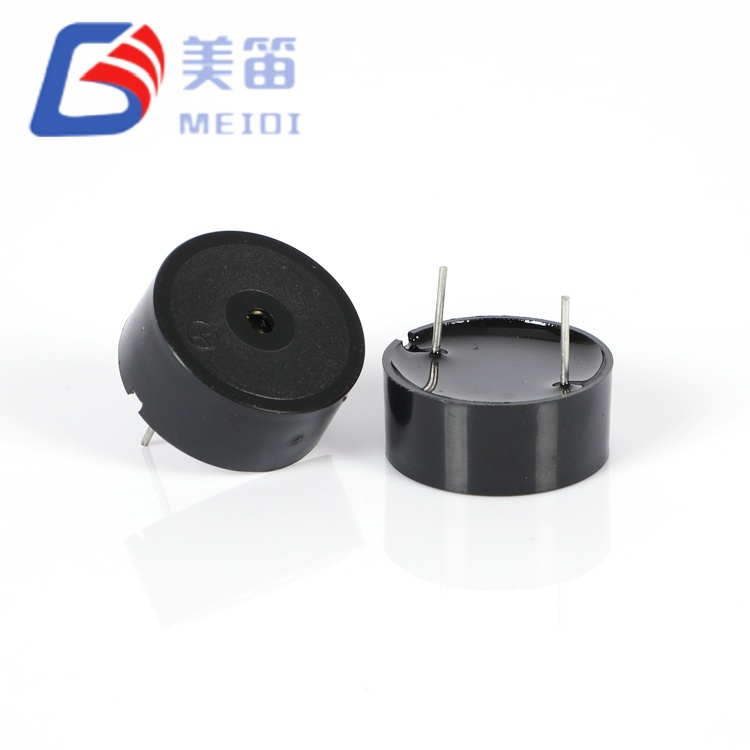

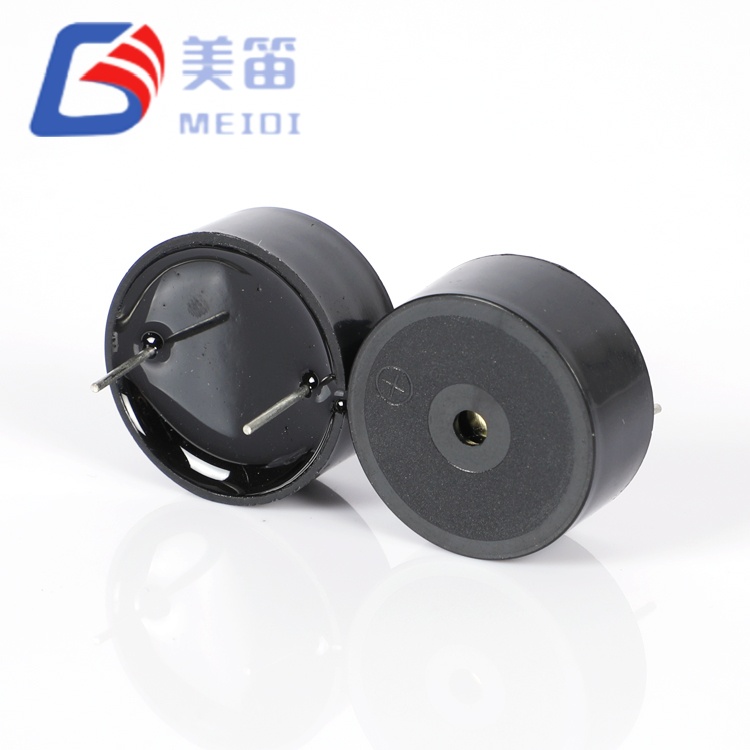

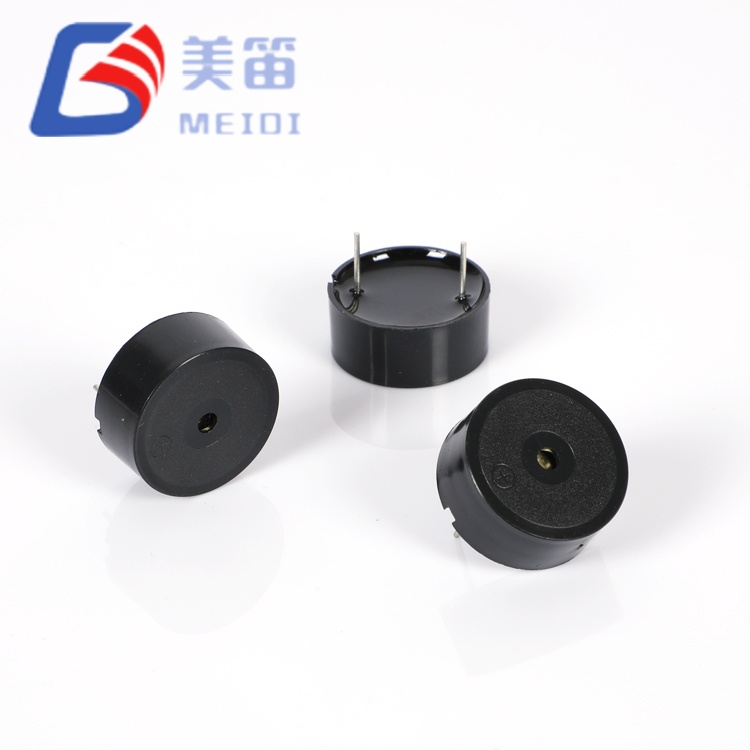

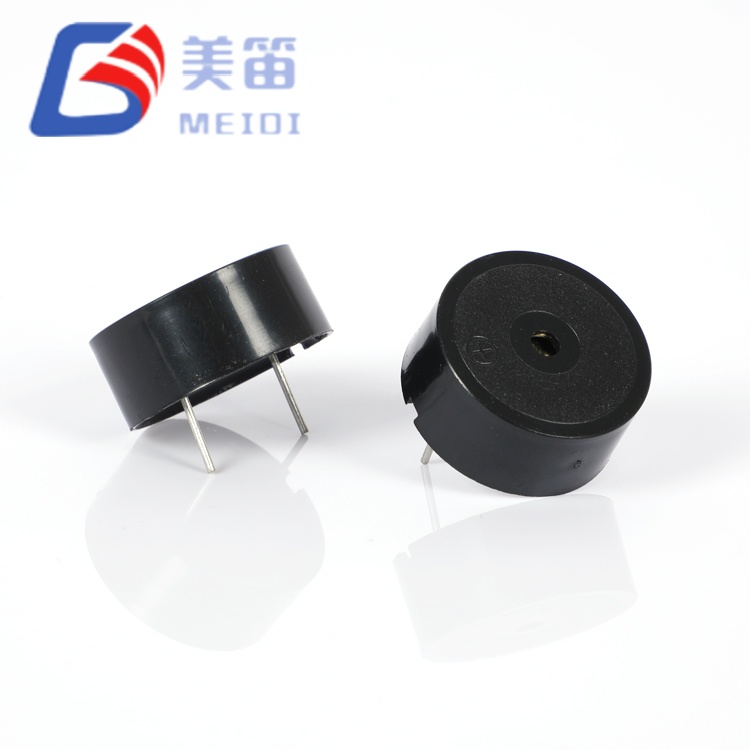

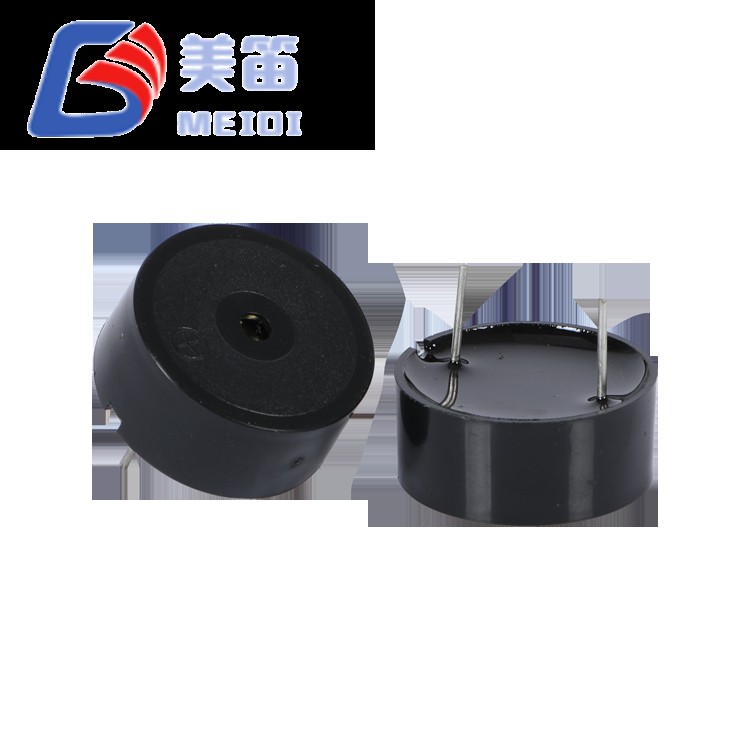

Az aktív hangjelzőkkel ellentétben, amelyek saját hangot generálnak, a 23*10 mm-es piezoelektromos passzív hangjelző passzív piezoelektromos. külső váltakozó áramú hullámforma – jellemzően négyszöghullám vagy PWM – által vezérelt hangjelző mikrokontroller vagy dedikált oszcillátor által szolgáltatott jel. 3500 Hz-es rezonanciafrekvenciája lehetővé teszi a tervező számára, hogy beállítsa a hajtási frekvenciát a maximális akusztikus teljesítmény elérése érdekében ≥85 dB 10 cm-en 12Vp-p négyszöghullámmal táplálva. A fekete PBT ház méretei Φ23 mm átmérőjű és 9,8 mm magas, így az egyik karcsúbb opció a modellben HNR sorozat. Névleges feltételek mellett ≤8mA áramfelvétellel és üzemi feszültséggel Az 1–30 Vp-p tartományban ez az átmenő furatú alkatrész olyan helyszűke kialakításokhoz illeszkedik, ahol a gazdavezérlő már biztosít megfelelő kimeneti érintkezőt.
Passzív kialakítás – külső váltóáramú meghajtó szükséges 3500 Hz-en
12 Vp-p névleges, 1-30 Vp-p működési tartomány
≥85 dB SPL 10 cm-en, ≤8 mA fogyasztás névleges körülmények között
Φ23,0 × 9,8 mm-es fekete PBT átmenő furatú csomag, 3g
Folyamatos működés -20 ℃ és +70 ℃ között
| Paraméter | Érték | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos passzív hangjelző | — |
| Névleges feszültség | 12 Vp-p | Csúcstól csúcsig |
| Üzemi feszültség | 1–30 Vp-p | A meghajtó jel tartománya |
| Rezonancia frekvencia | 3500 ± 500 Hz | Névleges feszültségen |
| Hangkimenet 10 cm-en | ≥85 dB | 3500 Hz négyszöghullám, 12 Vp-p |
| Jelenlegi fogyasztás | ≤8 mA | 3500 Hz négyszöghullám, 12 Vp-p; specifikáció ≤8mA; A tesztjelentés fejlécében ≤5mA lehet – lásd a tesztjelentést |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

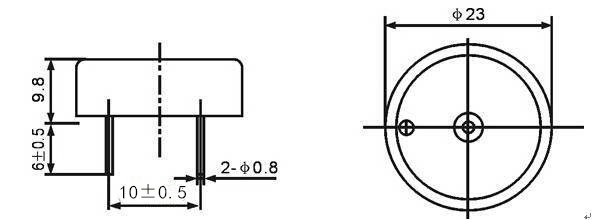

| Méretek (átmérő × magasság) | Φ23 ± 0,5 × 9,8 ± 0,5 mm | Csak test; rajzi tűrés ±0,5 mm, hacsak nincs előírva |
| Súly | 3 g | — |
| Ház anyaga | Fekete PBT | — |
| Kapacitancia | 12 ± 40% nF | Referenciaérték specifikáció fejlécenként; mintánként nem ellenőrzött |
| Szerelés típusa | Átmenő lyuk | Hullám / kézi forrasztás |
Mivel a 23*10 mm-es piezoelektromos passzív hangjelző nem rendelkezik belső oszcillátorral, a hajtó hullámformát biztosítani kell külsőleg. Gyakori megközelítés a mikrokontroller PWM-hez konfigurált GPIO tűjének használata 3500 Hz-es kimenet 50%-os kitöltési tényezővel, tranzisztoron keresztül pufferelve vagy dedikált meghajtót, ha a láb nem tud elegendő áramot biztosítani. A névleges hajtásszint 12Vp-p, de az eszköz megbízhatóan működik 1Vp-p-től 30Vp-p-ig, lehetővé téve a közvetlen csatlakozást 3,3 V vagy 5 V logikára a szinttranszformáció után, ha magasabb SPL-re van szükség.
A megadott körülbelül 12nF (referenciaérték) kapacitást figyelembe kell venni a vezetői színpad kialakításába, mivel a reaktív terhelés magasabb pillanatban fog húzni áramok minden élátmenet során. Soros ellenállást lehet hozzáadni a csúcs határértékéhez áram, ha a táp érzékeny, bár ez csökkentheti az SPL-t. A frekvencia a ±500 Hz tűrés azt jelenti, hogy a pontos rezonanciacsúcs mértékegységenként kissé eltérhet; a maximális SPL érdekében a prototípuskészítés során frekvencia söprés ajánlott az azonosításhoz adott tétel optimális hajtási frekvenciája.
A forrasztás egyaránt kompatibilis a hullámos (260℃, 4-6s) és a kézi forrasztással (350℃, 2-5s) 2,0 mm-es hézaggal a ház és a forrasztófürdő között.
| Tesztelem | Állapot | Elfogadási kritériumok |
| Nedvesség | 50 ± 5 ℃, 90–95% relatív páratartalom, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Magas hőmérséklet | +80 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Alacsony hőmérséklet | -30 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció teljesült |
| Hőmérséklet kerékpározás | -30 ℃ ↔ +80 ℃, 30 perc várakozás, 5 ciklus | A helyreállítás után minden specifikáció teljesült |
| Csepp | 75 cm - 10 mm keményfa, 3 csepp | A megjelenés és az elektromos teljesítmény ellenőrizve |
| Rezgés | 10–55 Hz, 1,0 mm egyetlen amplitúdó, XYZ tengelyek, összesen 0,5 óra | Nincs mechanikai vagy elektromos károsodás |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm a test és a forrasztás közötti távolság | A méretek és a teljesítmény megfelel a specifikációnak |

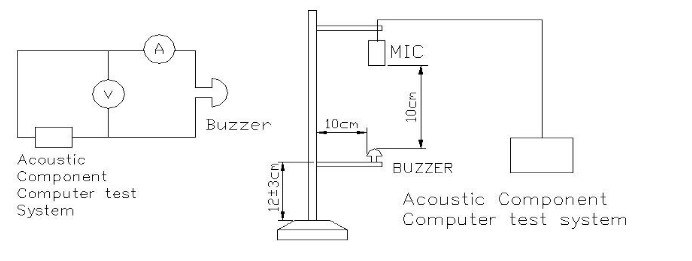

A 23*10 mm-es piezoelektromos passzív hangjelzőt ugyanabban a Jiangsu-i üzemben szerelik össze, ahol a MEIDI aktív zümmögő tartomány, de passzív architektúrájának köszönhetően külön folyamatfolyamatot követ. Miután a piezo kerámia korongot a fém hordozóhoz ragasztják és bezárják a PBT ház, a szerelvényt 100%-os akusztikai tesztnek vetik alá szabványosított 12 Vp-p, 3500 Hz négyszöghullám az SPL, a frekvencia és az áram ellenőrzésére. Ez van kiegészítve a fent leírt periodikus megbízhatósági mintavétellel.
A MEIDI ISO9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszere kiterjed a beérkező anyagok ellenőrzésére, folyamat közbeni ellenőrzések és végső tesztadatok naplózása. A létesítmény vertikális integrációja – beleértve a házon belüli formakészítést és a kerámiafeldolgozást – támogatja az ismételhetőséget gyártási eredményeket, és segít fenntartani a stabil átfutási időt mindkét próbamennyiség esetében és mennyiségi megrendelések.
Mikrokontroller alapú riasztási áramkörök, ahol a GPIO érintkező 3500 Hz-es négyzetet generálhat közvetlenül integet, így nincs szükség külön aktív hangjelző modulra.
Hordozható orvosi eszközök és kézi mérőeszközök, amelyek a 3 g-os kisebb súly előnyeit élvezik és vékony 9,8 mm-es profillal, miközben a gazdagép MCU már a figyelmeztető hangot adja.
Ipari jelzőpanelek több hangjelzővel, amelyeket egyetlen többcsatornás hajtás hajt PWM vezérlő, amely a HNR-2310A konzisztens frekvenciaválaszát használja az egyenletesség érdekében akusztikus kimenet.
Fogyasztói készülékek és okosotthon-érzékelők, ahol csak a berregő aktiválódik szakaszosan, és a passzív kialakítás hozzájárul az alacsonyabb készenléti áramhoz (nincs belső oszcillátor nyugalmi húzása).
Oktatási és prototípus-készítő táblák, amelyek PWM-perifériát tartalmaznak, lehetővé téve hallgatók és mérnökök kísérletezni a frekvenciafüggő hangképzéssel.
A 12 Vp-p négyszöghullámmal 3500 Hz-en rögzített tízmintás adatok SPL értékeket mutatnak 91–94 dB között, ami meghaladja a ≥85 dB minimumot. Az aktuális mérések tól 3,87–4,00 mA, ami mind a ≤8mA paraméterhatár, mind az ≤5mA érték alatt van alkalmanként a tesztjelentések fejléceiben megjegyzik. A frekvenciaértékek belül esnek 3486–3600 Hz, figyelembe véve a 3500±500 Hz-es ablakot. A méretek megerősítve Φ23×9,8 mm-es tűréshatárig.
| Minta | SPL (dB) | Áram (mA) | Frekvencia (Hz) | Átmérő (mm) | Magasság (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |

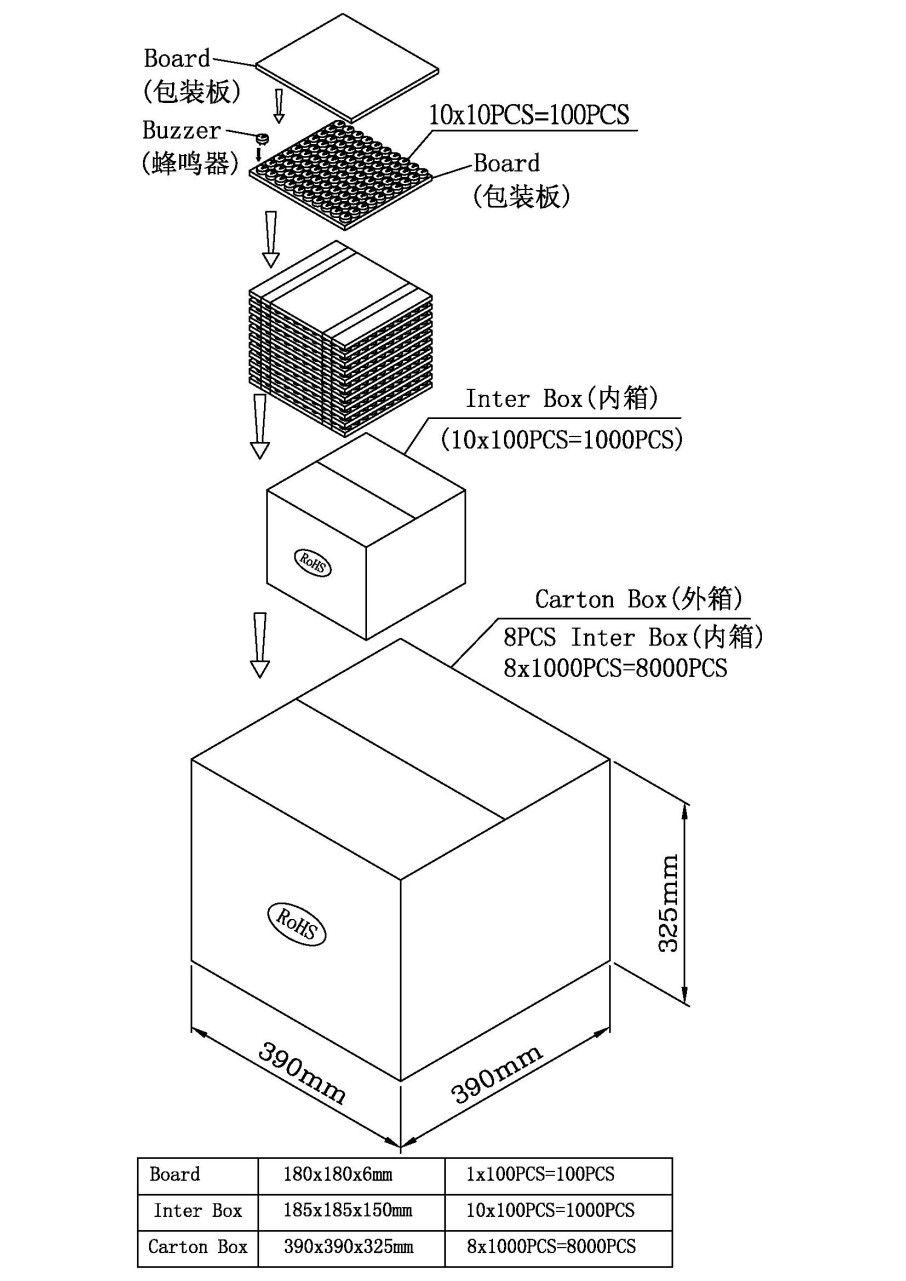

Következtetés: PASS. A megjelenés, a polaritás és a szalag iránya megfelel.
1. Ne adjon egyenfeszültséget közvetlenül a HNR-2310A-ra; váltakozást igényel hullámforma hang generálására. A folyamatos egyenáram túlmelegítheti a piezo elemet.
2. A ház nincs lezárva. Akadályozza meg, hogy víz, folyósítószer vagy tisztítószer bejusson a hangport.
3. Maró hatású gázokkal rendelkező környezetben védje a hangjelzőt úgy, hogy a szellőztetett burkolattal vagy csak a kapcsok védőbevonatával.
4. A hangnyomás szintje a meghajtó feszültségétől és a hullámformától függ. Ellenőrizze, hogy az Ön A driver szakasz terhelés alatt tudja elérni a kívánt SPL-t.
5. Tartsa szabadon az akusztikus nyílást. Az akadályok csökkentik a teljesítményt, és eltolhatják a rezonancia frekvencia.
6. Tárolja száraz, lezárt csomagolásban az összeszerelésig, hogy elkerülje a tű oxidációját.
1. Mi különbözteti meg az olyan passzív csengőt, mint a 23*10 mm-es piezoelektromos passzív hangjelző az aktív hangjelzőtől?
A passzív hangjelzéshez külső váltóáramú meghajtó jelre van szükség a rezonanciafrekvenciáján, míg az aktív hangjelző belső oszcillátort tartalmaz, és csak egyenáramú tápra van szüksége. A HNR-2310A teljes ellenőrzést biztosít a tervezőnek a hangfrekvencia felett, és lehetővé teszi ugyanaz a mikrokontroller tűje több hangjelző meghajtásához.
2. Meghajthatom a HNR‑2310A-t közvetlenül a 3,3 V-os mikrokontroller tűjéről?
Igen, mindaddig, amíg a 3,3 V-os csúcs-csúcs jel az 1–30 Vp-p működési tartományba esik tartományban. Az eredményül kapott SPL azonban alacsonyabb lesz, mint 12Vp-p-nél. Tranzisztoros puffer vagy szintváltóval nagyobb feszültségingadozás és hangosabb kimenet érhető el.
3. Miért említ néha a tesztjelentés ≤5mA áramkorlátot?
Néhány tesztjelentés fejléce ≤5 mA-re hivatkozik, ami a dokumentáció inkonzisztenciája. A termékparaméter-táblázat ≤8mA értéket ad meg, és a mért minták általában húznak 4mA körül. Lépjen kapcsolatba a MEIDI-vel, hogy megerősítse a rendelésére vonatkozó limitet.
4. Mi az ajánlott vezetési gyakoriság a maximális SPL-hez?
A névleges rezonancia frekvencia 3500 Hz. A ±500Hz-es tűrés miatt igen tanácsos a hajtási frekvenciát 3000 Hz és 4000 Hz között söpörni prototípus készítése, hogy megtalálja az adott egység pontos csúcsát. A MEIDI frekvenciát tud biztosítani válaszgörbék.
5. Vannak-e speciális PCB-elrendezési szempontok a HNR-2310A esetében?
Az átmenő furat alapterülete szabványos. Biztosítson legalább 2,0 mm távolságot közöttük a ház és a forrasztófürdő. Hullámforrasztáshoz az ajánlott profil a 260 ℃ 4-6 másodpercig.
Adatlapokhoz, meghajtóáramköri alkalmazási megjegyzésekhez, frekvencia sweep adatokhoz vagy a árajánlatot a HNR-2310A-ra, vegye fel a kapcsolatot a MEIDI-vel a projekt követelményeivel kapcsolatban. A műszaki támogatás általában egy munkanapon belül válaszol.
