12*5,5 mm-es piezoelektromos passzív hangjelző

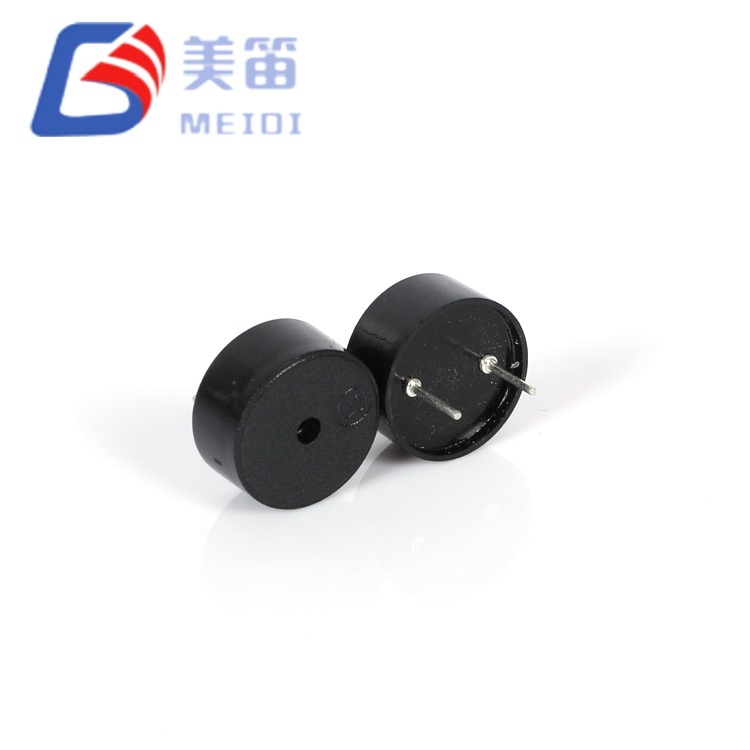

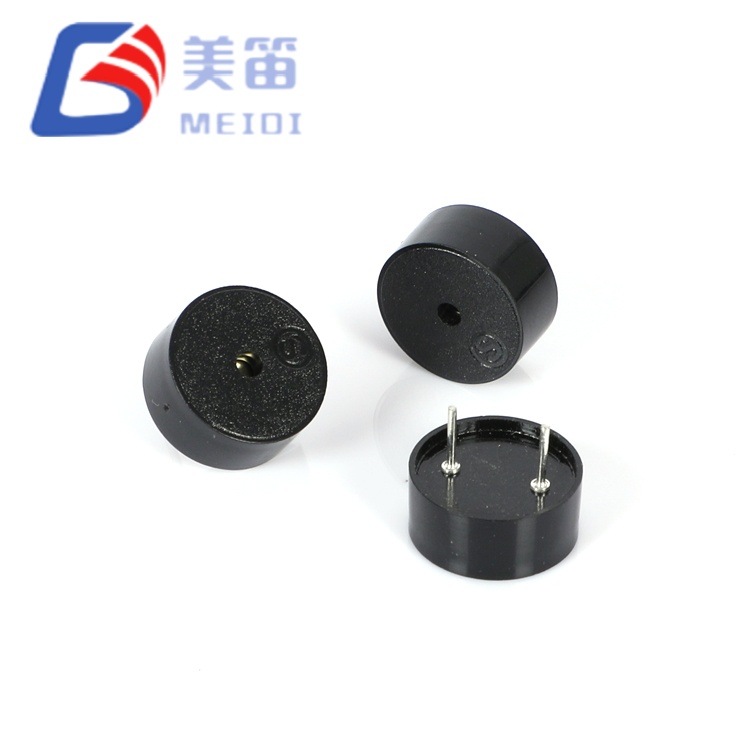

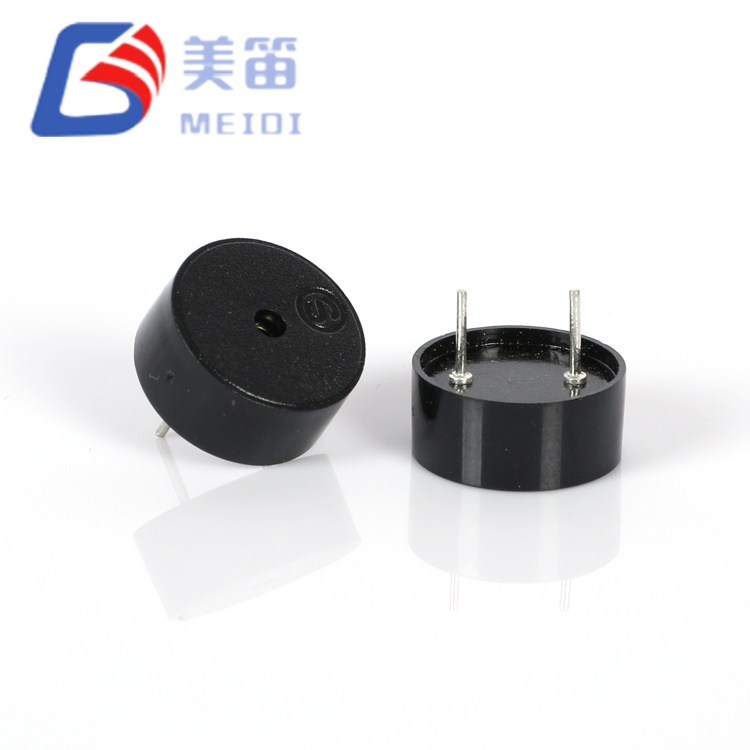

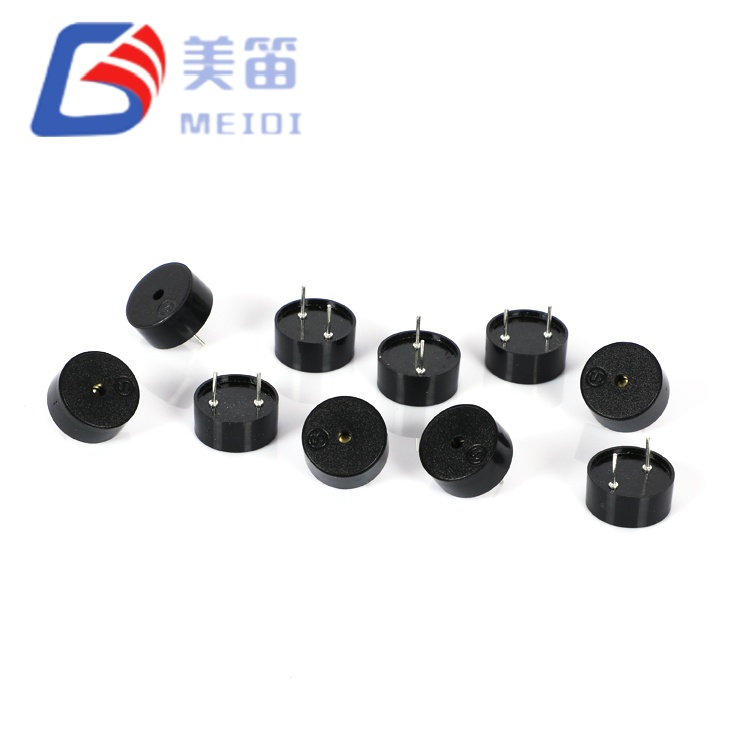

A HNR-1255 sorozat átmenő furatú piezoelektromos passzív hangjelzőket tartalmaz, amelyeket olyan rendszerekhez terveztek, ahol a tápfeszültség jelentősen eltér termékváltozatonként vagy működési körülmények között. Az ultraszéles, 1–30 V-os meghajtási tartománynak köszönhetően egyetlen komponensben mindent elhelyezhet, az egycellás Li-ion akkumulátoroktól (3,0–4,2 V) az 5 V-os logikai sínekig, a 12 V-os gépjármű-kiegészítő áramkörökig és a 24 V-os ipari vezérlőbuszokig – kiküszöböli a feszültségszabályozó áramköröket és egyszerűsíti a globális darabjegyzék-kezelést.

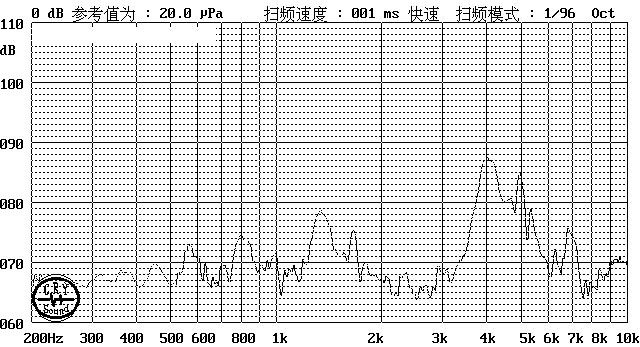

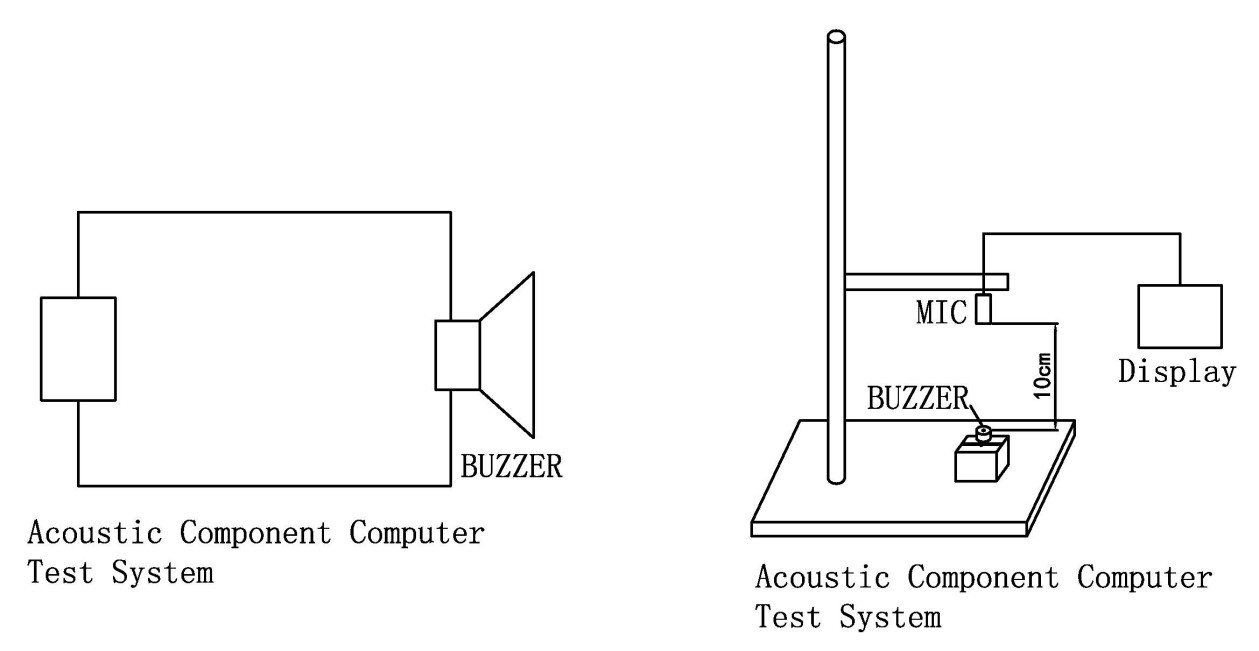

A Jiangsu tartományban található MEIDI által gyártott hangjelzők 12,5 mm-es piezoelektromos kerámia membránnal rendelkeznek – lényegesen nagyobb, mint a gazdaságos 9 mm-es változatok – ≥80 dB SPL-t biztosítanak 4000 Hz-en, mindössze ≤10 mA áramfelvétel mellett. A 4000 Hz-es rezonanciafrekvencia az emberi hallási érzékenység csúcsának (2–4 kHz) felső szélén helyezkedik el, és éles, érzékelhető riasztásokat ad minimális energiaráfordítás mellett. Két mechanikus változat azonos elektromos teljesítménnyel rendelkezik: PA5.0 a falba süllyesztett NYÁK-szereléshez és PA6.5 emelt távolságú vagy paneles alkalmazásokhoz.

Főbb jellemzők

1–30 V-os ultraszéles hajtáskompatibilitás – kiküszöböli az egycellás Li-ion (3,0–4,2 V), 5 V-os logikai, 12 V-os autóipari és 24 V-os ipari buszok feszültségszabályozó áramköreit

4000 Hz-es hallási édespont-rezonancia – a maximális emberi érzékelés érdekében minimális energiaráfordítás mellett; a maximális emberi érzékelés érdekében minimális energiaráfordítás mellett

10 mA alatti áramfelvétel – 5Vp-p, 4000 Hz négyszöghullámon; lehetővé teszi a közvetlen MCU GPIO meghajtót és a megnövelt akkumulátor-élettartamot a vezeték nélküli mérésnél

12,5 mm-es expandált kerámia átmérő – 54%-kal nagyobb membránfelület, mint a 9 mm-es változatoknál; a nagyobb terület elméletileg javítja az akusztikai hatékonyságot

Kettős vezetékhosszúságú platform – PA5.0 és PA6.5 osztozik egy elektromos anyagjegyzéken; A mechanikai kiválasztás az összeszereléskor történik, áramköri átalakítás nélkül

Javítástűrő PBT ház – ellenáll 260 ℃ hullámforrasztásnak és 350 ℃ kézi utómunkának; 10 éves tétel nyomon követhetőség a tételkód jelöléssel

Tipikus alkalmazások

Intelligens közüzemi fogyasztásmérők – szabotázsriasztások, kommunikációs hibákra vonatkozó figyelmeztetések és alacsony akkumulátorszintű csipogás a 3,6 V-os lítium primer cellákról működő gáz-, víz- és villanymérőkben

Hordozható orvosi diagnosztika – teszt befejezési hangok, kalibrálási állapot hangjelzések és hibajelzések kézi glükózmonitorokban és pulzoximéterekben

Ipari szenzorhálózatok – hibariasztások és küszöbérték-értesítések a 12V/24V-os terepi buszról táplált IoT-csomópontokon és távoli telemetriai egységeken

Autóipari utángyártott elektronika – 12 V-os kiegészítő busz integráció parkolóérzékelőkhöz, guminyomás-figyelőkhöz és műszerkamera hangutasításokhoz

Akkumulátor-kezelő rendszerek – túltöltés, hőkifutás és cellakiegyensúlyozatlanság hangjelzései a Li-ion csomag védelmi áramköreiben

Biztonsági hozzáférés-vezérlés – kényszernyitású ajtó, érvénytelen jelvény és alacsony elemszintű riasztások önálló 12 V-os vagy PoE-kivont tápellátású konfigurációkban

GYIK

1. Meghajthatom a HNR-1255 sorozatot közvetlenül a 3,3 V-os mikrokontroller GPIO érintkezőjéről?

Igen, a jelenlegi határokon belül. 3,3 Vp-p mellett a 12 nF-os kapacitív terhelés becsült 6-7 mA-t vesz fel 4000 Hz-en – igazolja a tényleges mérést. Az SPL az 5Vp-p specifikáció alatt lesz; ellenőrizze a kimenetet mintákkal. A maximális teljesítmény érdekében használjon 5 V-os logikai puffert vagy tranzisztoros meghajtó fokozatot. Az 1–30 V-os működési tartomány biztosítja, hogy a hangjelzőt ne sértse meg a 3,3 V-os hajtás; egyszerűen a névleges akusztikus teljesítmény alatt működik.

2. Mi a gyakorlati különbség a PA5.0 és a PA6.5 között a PCB-elrendezésemben?

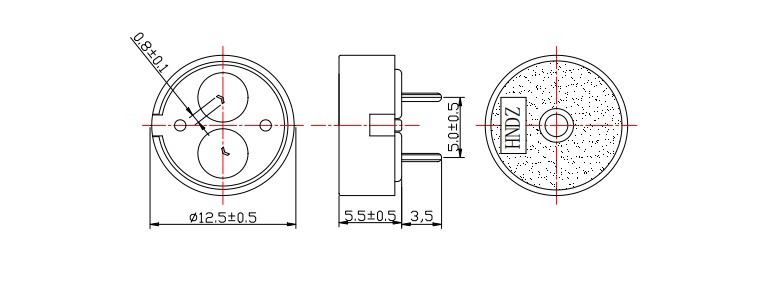

Az elektromos és akusztikai teljesítmény azonos. A különbség mechanikus: a PA5.0 szabványos vezetékhosszúságú a NYÁK felületére süllyesztve szerelhető, míg a PA6.5 hosszabb vezetékeket biztosít a nagyobb távolságot igénylő alkalmazásokhoz – például az előlap behelyezése az előlapon, a konform bevonat hézaga vagy a hő-levegő-rések. Mindkét változat ugyanazt a NYÁK lyukmintázatát és megtartási zónáját tartalmazza; a helyettesítéshez nincs szükség áramkör vagy elrendezés megváltoztatására.

3. Hogyan viszonyul a 4000 Hz-es frekvencia a 2700 Hz-es alternatívákhoz valós környezetben?

A 4000 Hz a 2–4 ​​kHz-es emberi hallási érzékenység csúcsának felső szélén helyezkedik el, így a 2700 Hz-nél jobban érzékelhető csendes vagy közepes környezeti zajban (irodák, otthonok, egészségügyi intézmények). A 2700 Hz azonban hatékonyabban hatol át a nagyfrekvenciás ipari zajokon (motorok, 3 kHz feletti kompresszorok). Beltéri fogyasztói, orvosi és irodai környezetben a 4000 Hz élesebb, "sürgősebb" hangjelet biztosít. Gyári padlók és motorterek esetén a 2700 Hz előnyösebb lehet. A HNR-1255 sorozat az előbbi esetre van optimalizálva.

4. Miért ±40% a kapacitástűrés, és ez hogyan befolyásolja a meghajtó tervezését?

A piezoelektromos kerámia kapacitása az anyagtételtől, az elektróda területétől és a dielektromos vastagságtól függően változik. A 12 nF névleges ±40%-os tűréssel (7,2–16,8 nF) jellemző erre a hangjelző osztályra. A gyakorlatban a mintatétel 11,7-14,2 nF volt. A meghajtó tervezéséhez a kimeneti fokozatot a megadott kapacitástűrési tartományra kell méretezni. A meghajtók tervezésénél a végfokozatot a legrosszabb 16,8 nF-os terhelésre kell méretezni az Ön kapcsolási frekvenciáján. 4000 Hz-en a 16,8 nF ~13 mA csúcs töltőáramot igényel, még mindig jócskán a kisjelű tranzisztor képességein belül. Egy 100 Ω-os soros ellenállás korlátozhatja a bekapcsolási áramot, ha a GPIO meghajtó marginális.

5. Működtethetem ezt a hangjelzőt folyamatosan 30 V-on, és mennyi a várható élettartam?

A 30 V maximum túlélési besorolás, nem folyamatos működési ajánlás. 30 Vp-p értéknél a piezoelektromos elem maximális mechanikai igénybevételt és dielektromos melegítést tapasztal. Folyamatos tónusú alkalmazásokhoz a MEIDI a meghajtófeszültség korlátozását vagy a munkaciklus-szabályozás alkalmazását javasolja az elektródák adhéziójának és a kerámia integritásának megőrzése érdekében. Lépjen kapcsolatba a MEIDI-vel az élettartamra vonatkozó adatokért, meghatározott működési feltételek mellett. Folyamatos riasztási alkalmazásoknál a feszültségcsökkentés vagy a munkaciklus arányosan meghosszabbítja az élettartamot.
