Azoknál a terveknél, ahol a tábla helye korlátozott, de egyértelmű hangjelzésre továbbra is szükség van, a 14*4 mm-es piezoelektromos passzív hangjelző 4000 Hz-es passzív hangjelzést biztosít egy Φ13,8×4,0 mm-es átmenő furatban csomagot. Két SPL opció ugyanazon a területen: a standard változat kimenete ≥70 dB miközben ≤5mA-t vesz fel, és a HNR-1404 PA7.5 a hangszintet ≥80dB-re növeli ≤10mA. Mindkét modell 1–30 Vp-p váltóáramú meghajtó jelet fogad, így a tervező teljes a frekvencia és a hangerő szabályozása a külső hullámformán keresztül. Fekete PBT ház és az 1 gramm alatti súly megfelel a hordozható műszereknek, a kompakt érzékelőknek és a helykritikusnak ipari indikátorok, ahol már van mikrokontroller vagy dedikált oszcillátor elérhető a hang létrehozásához.
Két SPL-besorolás egy lábnyomtól – ≥70dB (standard) vagy ≥80dB (PA7.5)
Passzív kialakítás – külső négyszöghullám vagy PWM szükséges 4000 Hz-en
5 Vp-p névleges, 1-30 Vp-p működési tartomány
Φ13,8 × 4,0 mm fekete PBT átmenő lyuk, 0,6 g (standard) / 0,67 g (PA7,5)
| Paraméter | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | Tesztkörülmények / Megjegyzések |
| Termék típusa | Piezoelektromos passzív hangjelző | Piezoelektromos passzív hangjelző | — |
| Névleges feszültség | 5 Vp-p | 5 Vp-p | Csúcstól csúcsig |
| Üzemi feszültség | 1–30 Vp-p | 1–30 Vp-p | A meghajtó jel tartománya |
| Rezonancia frekvencia | 4000 Hz | 4000 Hz | Névleges feszültségen |
| Hangkimenet 10 cm-en | ≥70 dB | ≥80 dB | 4000 Hz négyszöghullám, 5 Vp-p |
| Jelenlegi fogyasztás | ≤5 mA | ≤10 mA | 4000 Hz négyszöghullám, 5 Vp-p |
| Üzemi hőmérséklet | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Nem működő |

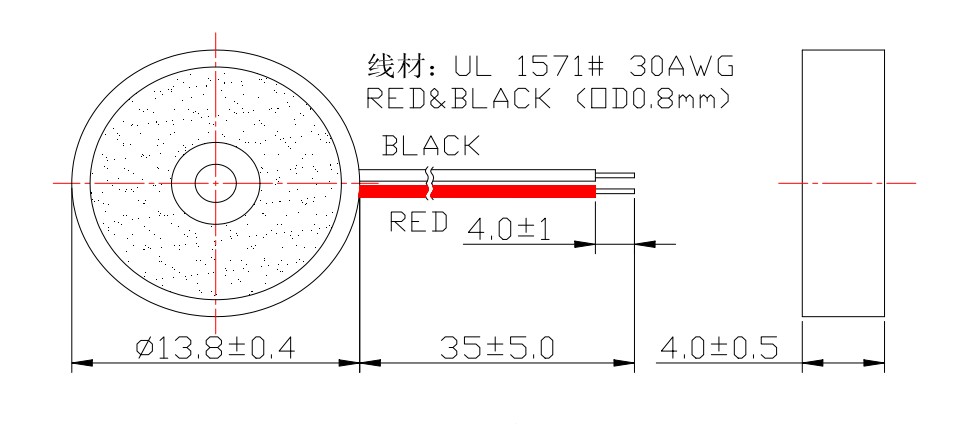

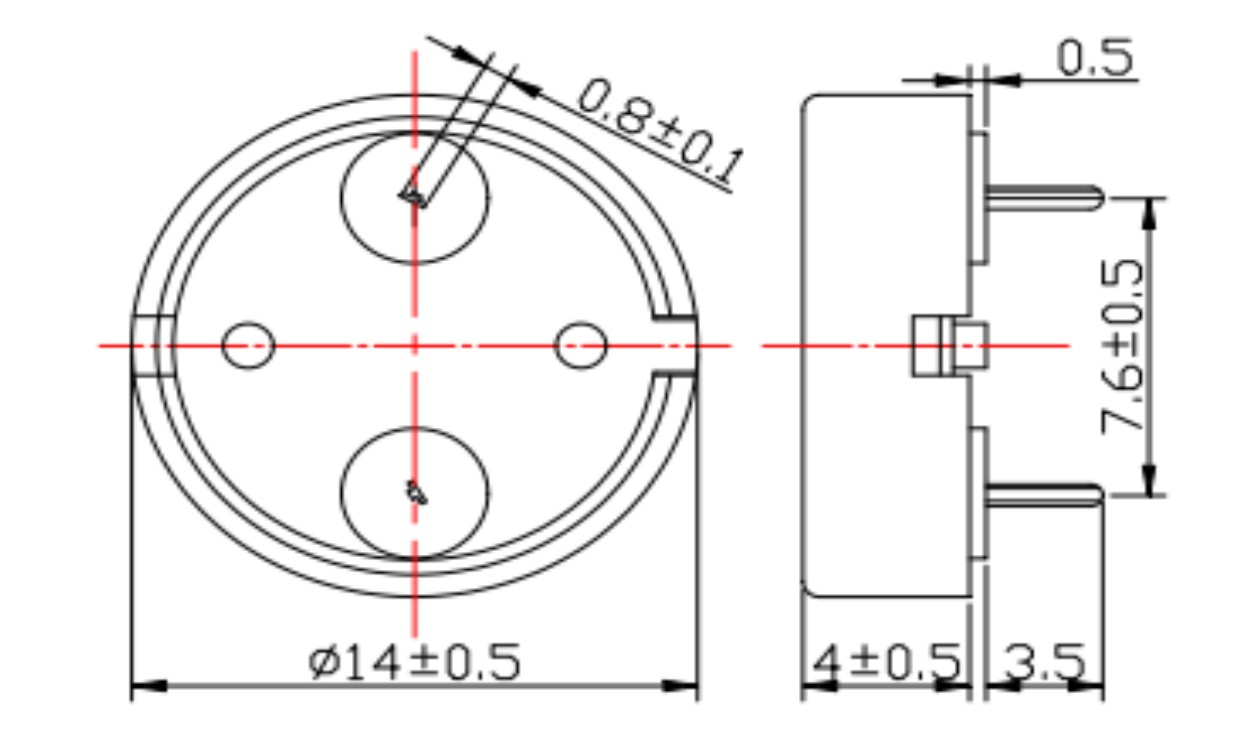

| Méretek (átmérő × magasság) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Csak test |
| Súly | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Tipikus |
| Ház anyaga | Fekete PBT | Fekete PBT | — |
| Kapacitancia | 12 ± 40% nF | 12 ± 40% nF | Csak referencia; nem mintánként |
| Szerelés típusa | Átmenő lyuk | Átmenő lyuk | Kézi forrasztás ajánlott |
A két modell közötti alapvető különbség a hangnyomás- és hőmérséklet-tartományban rejlik. A szabványos HNR-1404/L alacsony áramerősség-jelzőkhöz (≤5mA, ≥70dB) és +60 ℃-ig működik. A HNR-1404 PA7.5 nagyobb áramot (≤10mA) cserél a 10 dB-es teljesítménynövekedés és +70 ℃-ra megnövelt üzemi hőmérséklet, így ez alkalmasabb olyan környezetekre, ahol a hallhatóság vagy a hőkülönbség prioritást élvez. Mindkettő azonos rezonanciafrekvenciával, kivezetéssel és házmérettel rendelkezik, így a a választás nem befolyásolja a PCB elrendezést.
Passzív hangjelzőként ezeknek a berregőknek külső váltakozó áramú hullámformára van szükségük. GPIO mikrokontroller 4000 Hz-es négyszöghullám generálása 50%-os munkaciklus mellett a tipikus konfiguráció. A kapacitív terhelés (≈12nF) minden élnél áramcsúcsokat vesz fel; kis sorozatú ellenállás (100–220Ω) csökkentheti a csúcsáramot észrevehető SPL veszteség nélkül. Az 1–30 Vp-p bemenet tartomány lehetővé teszi a közvetlen csatlakozást a 3,3 V-os vagy 5 V-os logikához, bár a tranzisztoros puffer igen akkor tanácsos, ha magasabb SPL-re van szükség.
Kézi forrasztás: vashőmérséklet 350±10 ℃, 2-5 s várakozás, akár 2-3 ciklus. Tartson legalább 2,0 mm-t a háztól a forrasztási csatlakozásig.
| Tesztelem | Állapot | Elfogadási kritériumok |
| Nedvesség | 50 ± 5 ℃, 90–95% relatív páratartalom, 48 óra | A helyreállítás után minden specifikáció elégedett |
| Magas hőmérséklet | +80 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció elégedett |
| Alacsony hőmérséklet | -30 ± 2 ℃, 48 óra | A helyreállítás után minden specifikáció elégedett |
| Hőmérséklet kerékpározás | -30 ℃ ↔ +80 ℃, 30 perc várakozás, 5 ciklus | A helyreállítás után minden specifikáció elégedett |
| Csepp | 75 cm - 10 mm keményfa, 3 csepp | A megjelenés és az elektromos teljesítmény ellenőrizve |
| Rezgés | 10–55 Hz, 1,0 mm amplitúdó, XYZ, 0,5 óra | Nincs mechanikai vagy elektromos károsodás |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm-es hézag | A méretek és a teljesítmény megfelel a specifikációnak |
A MEIDI minden egységen 100%-os akusztikai ellenőrzést végez, és minden gyártási tételből mintát vesz a fenti protokollhoz az ISO9001 rendszerében.
Kompakt IoT-érzékelők és hordható eszközök, ahol a ≤5mA szabványos változat minimális energiaelvezetés, amelyet közvetlenül egy alacsony feszültségű MCU érintkező hajt meg.
Ipari kézi terminálok és hordozható orvosi eszközök, amelyekhez hangosabbra van szükség éber; a PA7.5 modell ≥80 dB-t ad le, miközben belefér 4 mm magas boríték.
Többhangú riasztókártyák, amelyek ugyanazt a PCB-t használják mindkét változat megkülönböztetéséhez figyelmeztetési szinteket az SPL helyett a gyakoriság szerint.
A HNR-1407 modell (ugyanaz a platform) referenciaadatai közötti SPL értékeket mutatják 83–86 dB 4000 Hz-en, 5 Vp-p, meghaladja a ≥70 dB minimumot. Aktuális leolvasások maradjon 1mA alatt. A kapacitásmérés 11,2–12,9 nF közé esik, konzisztens a 12nF névleges értékkel. A HNR-1404-specifikus kötegadatokért forduljon a MEIDI-hez.
| Minta | SPL (dB) | Áram (mA) | Kapacitás (nF) | Átmérő (mm) | Magasság (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Következtetés: PASS. A megjelenés, a polaritás és a szalag iránya ellenőrizve.
1. Csak AC meghajtót használjon. Az egyenfeszültség nem ad hangot, és károsíthatja az elemet.
2. A ház nincs lezárva. Tartsa a hangportot szárazon és szennyeződésektől mentesen.
3. Korrozív környezetben szerelje fel védett burkolatba.
4. Az SPL a meghajtó feszültségétől és hullámformájától függ; tényleges terhelési feltételek mellett ellenőrizze.
5. Ne takarja el az akusztikus nyílást.
6. Tárolja száraz csomagolásban, hogy megakadályozza a tű oxidációját.
1. Hogyan választhatok a szabványos HNR‑1404 és a PA7.5 között?
Válassza ki a szabványos modellt az alacsonyabb áramerősséghez (≤5mA) és ≥70dB kimenethez; válassza a PA7.5-öt ha 10 dB-lel nagyobb hangnyomásra vagy +70 ℃ működési határra van szükség. Mindkettő passzol a ugyanazok a PCB padok.
2. Meghajthatom ezeket a berregőket egyenáramú forrással?
Nem. A hang generálásához külső váltakozó áramú jelre (négyzethullám/PWM) van szükség 4000 Hz-en.
3. Milyen frekvencia adja a legmagasabb SPL-t?
A rezonancia frekvencia 4000 Hz. Az ehhez az értékhez közeli frekvencia sweep azonosítja az adott tétel pontos csúcsa.
4. Melyek az ajánlott forrasztási beállítások?
Kézi forrasztás: 350±10 ℃ vas, 2-5 s csatlakozásonként, max 2-3 ciklus. Tartsa meg a a ház legalább 2,0 mm-re legyen a forrasztási ponttól.
Adatlapok, frekvencia-válasz görbék vagy tételspecifikus vizsgálati jelentésekért forduljon MEIDI az alkalmazás adataival. Mérnöki válasz jellemzően egyen belül munkanap.
