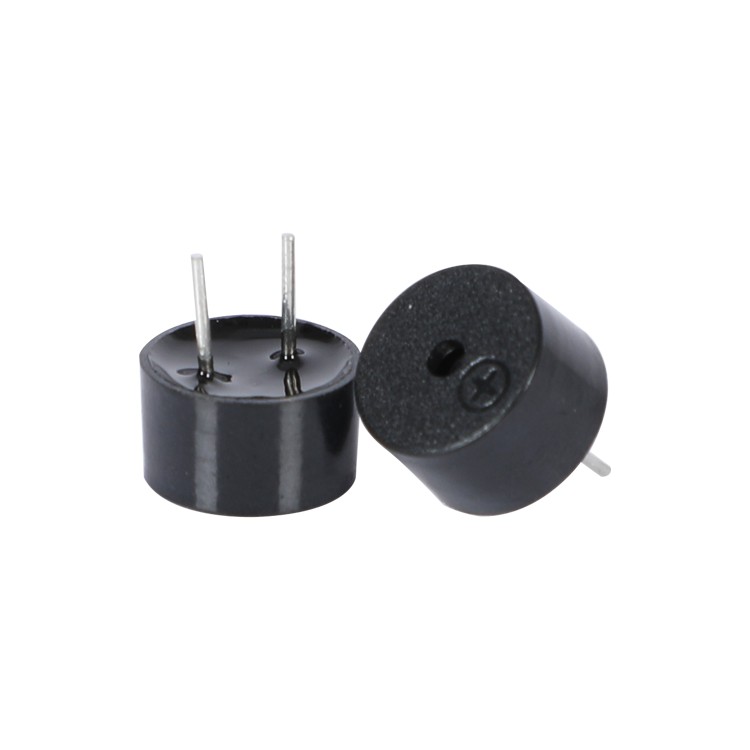

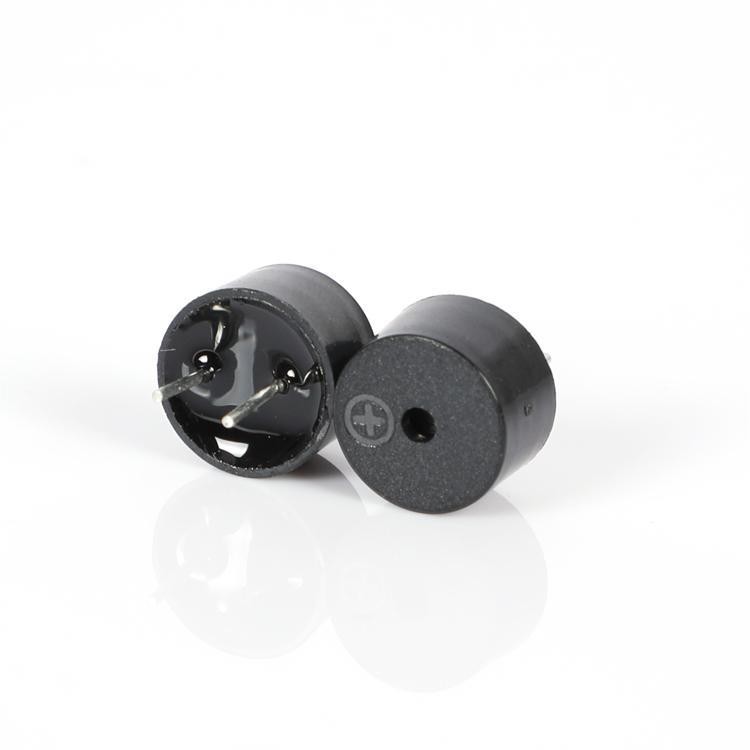

Állítható mágneses passzív hangjelzés jelalkalmazásokhoz

Egy mágneses passzív hangjelző a dizájnt egészen az alapvető akusztikáig lecsupaszítja alkatrészek: tekercs, állandó mágnes és vékony ferromágneses membrán. Nincs beépített oszcillátor. Hang generálásához a felhasználónak meg kell adnia egy váltakozó áramú vagy a mechanikusnak megfelelő kapcsolt egyenáramú jel a membránszerelvény rezonanciafrekvenciája. Ez ráhelyezi a felelősséget hanggenerálásra a fogadó áramkörön, de cserébe komplettet ad szabályozza a hangmagasságot, a hangerőt és a munkaciklust. Mivel a meghajtó hullámforma az külsőleg generált, egyetlen mikrokontroller PWM kimenete több meghajtására is képes különböző frekvenciájú passzív hangjelzések, vagy egyetlen berregő is használható egy sor riasztási mintát állít elő.

Hogyan vezérli a meghajtó jele a kimenetet

A mágneses passzív hangjelzőben lévő membrán a mágneses mag felé mozog amikor áram folyik át a tekercsen, majd visszaugrik, amikor az áram leáll. Ennek a mechanikai rezonanciánál történő megismétlése hozza létre a leghangosabb hangot. A a tervező beállítja a hajtás frekvenciáját, ami azt jelenti, hogy ugyanaz a berregő üzemeltethető enyhén off-rezonancia, hogy eltérő hangmagasságot hozzon létre csökkentett hangerő mellett, vagy a pontos rezonanciaponton hajtva a maximális hangnyomás érdekében. A feszültség amplitúdója a meghajtó jel közvetlenül befolyásolja a hangerőt, és egy sor ellenállás hozzáadható a csúcsáram korlátozására a kapcsolási tranziensek során. Összehasonlítva egyAaktív piezoelektromos hangjelzővagy aMágneses aktív hangjelző, amelyek a frekvenciát fixre zárják belső oszcillátor, a passzív típus az alkalmazkodóbb lehetőség, amikor a rendszer már rendelkezik hanggeneráló áramkörrel.

A megfelelő impedancia és frekvencia kiválasztása

A mágneses passzív hangjelzőket általában meghatározott tekercsimpedanciákra tekerik fel 8Ω, 16Ω, 42Ω vagy nagyobb, amelyek meghatározzák az áramfelvételt egy adott meghajtó feszültség. Az alacsonyabb impedanciájú tekercsek nagyobb hangkimenetet biztosítanak, de nagyobb meghajtóáramot igényel, így a kiválasztás kompromisszumot foglal magában hangerő és energiafogyasztás. A rezonanciafrekvenciák jellemzően a 200 Hz és 3 kHz között, nagyobb membránokkal, amelyek alacsonyabb hangokat produkálnak. Tervezők gyakran használnak egyElektromágneses csengőaz ilyen típusú mellett aPiezoelektromos hangjelzővagy aPasszív piezoelektromos Csengőtöbbhangú riasztórendszerekben, ahol a mágneses egység kezeli az alacsony frekvenciájú sáv és a piezoelektromos elem fedi a magasabbat frekvenciák.

Integráció és összeszerelés

Ezek a hangjelzők átmenő furattal, vezetékkel és felületre szerelve állnak rendelkezésre formátumok. Az átmenő furatú tűs változat a hullámforrasztott lapokhoz illik, míg A vezetékes modellek lehetővé teszik, hogy a hangjelzőt a fő PCB-től távolabb helyezzék el a jobb akusztikus csatolás érdekében az előlaphoz. AnSMD mágneses passzív hangjelző ugyanazt a külső meghajtót biztosítja jellemzői egy reflow-kompatibilis csomagban, alkalmasak automatizálásra nagy volumenű összeszerelés. Felszereléskor a szabadon lévő membránt szabadon kell tartani folyasztószer, konform bevonat és egyéb szennyeződések, amelyek megterhelhetik a vibráló felület és csökkenti a teljesítményt.

A passzív meghajtó előnyeit élvező alkalmazások

Mágneses passzív hangjelzéseket használnak mindenhol, ahol egy rendszer már generál hangfrekvenciás jelek. A fogyasztói elektronikában ezek biztosítják a gombnyomást visszacsatolás és riasztási hangok a dedikált mikrokontrollerrel rendelkező eszközökben tartalék időzítő kimenetekkel. Az autóipari műszerfal modulok használják őket irányjelző kattanások és figyelmeztető hangjelzések, amelyeket a karosszéria vezérlőegysége vezérel. A biztonsági riasztópanelek és kaputelefon-rendszerek ezeket alkalmazzák a gyártás során jellegzetes riasztási minták, amelyek megkülönböztetik a behatolást, a tüzet és az állapotot értesítéseket. Az ipari PLC-k és a beágyazott vezérlők is tartalmazzák ezek a hangjelzések a helyi hibajelzéshez, ahol a hangszín változtatható a vezérlőprogrammal a hardver megváltoztatása nélkül.

Gyártás és mérnöki tevékenység a MEIDI-nél

MEIDImágneses passzív hangjelzéseket állít elő az automatizáltan integrált vonalakon tekercselés, membránformázás és mágnes szerelvény. Minden tételről mintát vesznek az impedanciára, a rezonancia frekvenciára és a hangnyomásszintre az adatokkal együtt a teljes nyomon követhetőség érdekében a gyártási dátumhoz kell rögzíteni. Az ISO9001 A minőségi keretrendszer magában foglalja a termikus megbízhatóság időszakos tesztelését is ütés-, rezgés- és forrasztási hőállóság. OEM projektekhez, amelyek megkövetelik specifikus tekercs impedancia vagy egyedi házgeometria, a MEIDI tervezése A csapat korábban gyors prototípusokat és jellemzési jelentéseket tud nyújtani a mennyiségi termelés elköteleződése. Ez lehetővé teszi a tervezők számára, hogy ellenőrizzék a akusztikai teljesítményt a tényleges házukban a számla véglegesítése előtt anyagokból.

GYIK

Meghajthatok egy mágneses passzív hangjelzést közvetlenül a mikrokontroller tűjéről?

Igen, feltéve, hogy a tű a kívánt áramerősséget tudja biztosítani meghajtó feszültség. Sok 3,3 V-os és 5 V-os mikrokontroller képes nagy impedanciát meghajtani passzív hangjelzés közvetlenül egy áramkorlátozó ellenálláson keresztül. A hangosabbra kimenethez vagy alacsony impedanciájú tekercsekhez tranzisztoros puffer ajánlott.

Miben különbözik a mágneses passzív berregő hangja a piezoelektromos passzív berregőtől?

A mágneses típusok alacsonyabb frekvenciákon melegebb, teltebb hangot adnak, míg A piezoelektromos passzív berregők élesebb, magasabb hangzást keltenek. A mágneses változat általában szélesebb rezonanciával rendelkezik, így a a hangerő kevésbé érzékeny a meghajtó jelének kis frekvenciaváltozásaira.

A mágneses passzív berregőhöz szükség van flyback diódára?

A tekercs induktivitása feszültségcsúcsokat generálhat, ha a meghajtó jel van váltott. A legtöbb kisfeszültségű alkalmazásban a belső ellenállás a tekercs és az alacsony tápfeszültség biztonságos határokon belül tartja ezeket a tüskéket. Mikor nagyobb feszültségen vagy tranzisztoron, kis flyback diódán keresztül hajtva a tekercs kivezetései között megvédheti a kapcsolókészüléket.

Az alábbi táblázat felsorolja a sorozat termékeinek összes szabványos specifikációját. Kérésére személyre szabott megoldások állnak rendelkezésre; Kérjük, bátran forduljon hozzánk további testreszabási követelményekért.

Modell	Termék kép	Névleges feszültség (Vo-p)	Üzemi feszültség (Vo-p)	Hangnyomásszint @10 cm (dB)	Üzemi áram (mA)	Tekercs impedancia (Ω)	Rezonancia frekvencia (Hz)	Üzemi hőmérséklet (℃)	Súly (g)	Méretek (mm)

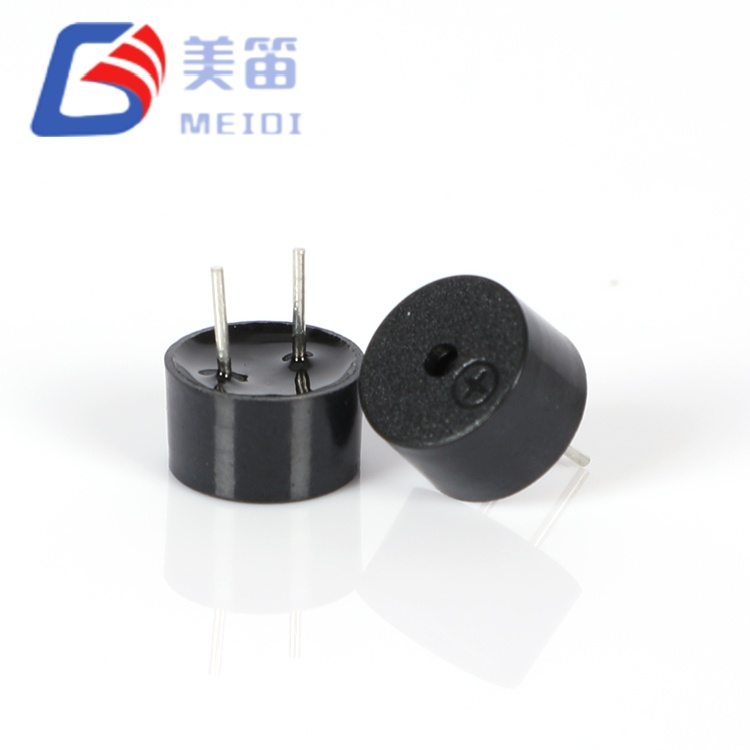

QMB-09A-03		3	1,5-4,5	≥85	≤80	16±5	2700±300	-20~+70	0.68	Ø9,0×4,2
QMB-09A-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.68	Ø9,0×4,2

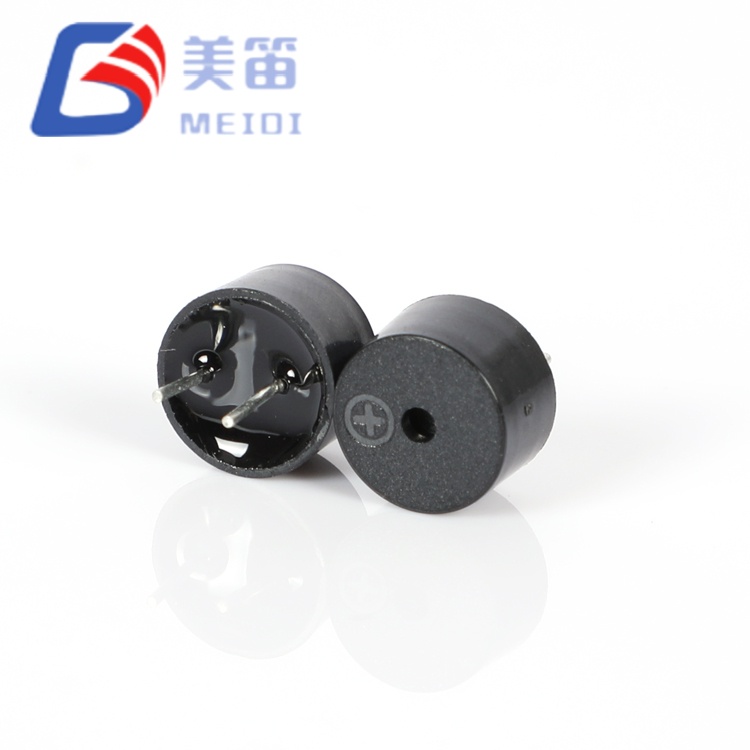

QMB-09B-03		3	1,5-4,5	≥85	≤80	16±5	2700±300	-20~+70	0.71	Ø9,0×5,5
QMB-09B-05		5	3~7	≥85	≤60	42±5	2700±300	-20~+70	0.71	Ø9,0×5,5
