9 mm × 4,5 mm-es felületre szerelhető csomag
2700 Hz rezonanciafrekvencia külső négyszöghullámú meghajtóval
16Ω tekercs impedancia
Min. 85 dB hangnyomás 3Vo-p, 2700 Hz, 50%-os munkaciklus mellett
2-4Vo-p működési tartomány
Fekete Noryl ház

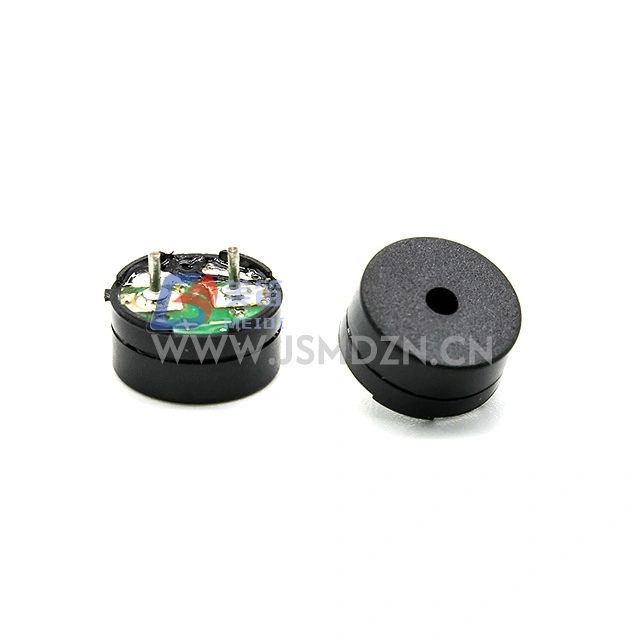

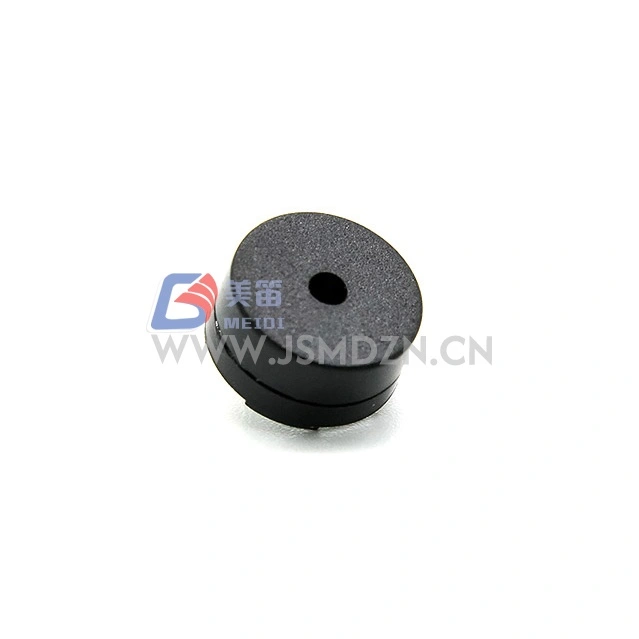

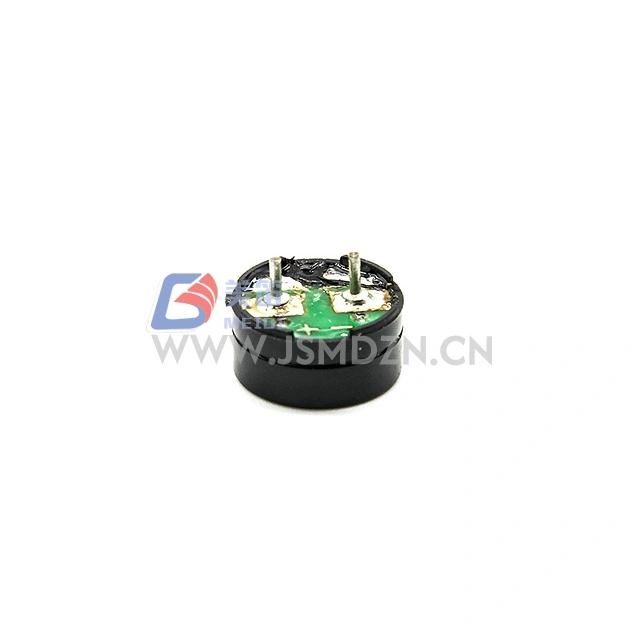

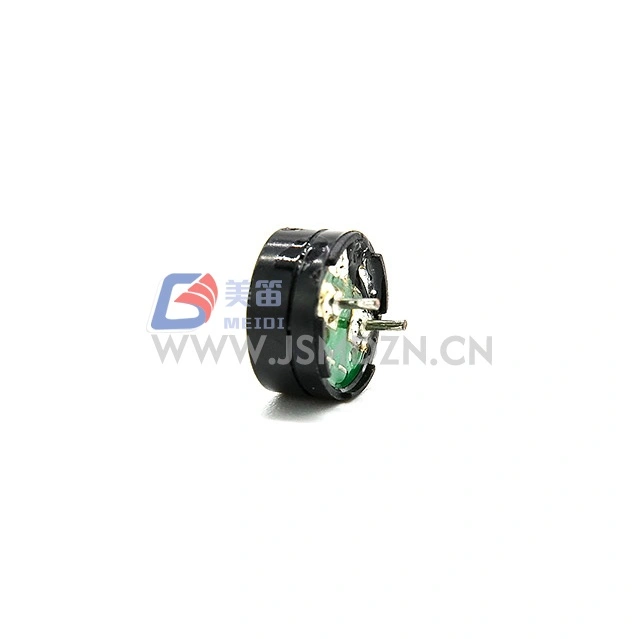

A MEIDI HN-9045F 9x4,5 mm-es SMD elektromágneses passzív hangjelző egy felületre szerelhető elektromágneses passzív hangjelző 9 mm × 4,5 mm-es kiszerelésben, 4,5 mm-es magasságú profillal a 9 mm-es SMD berregő kategóriában. A 2700 Hz-es rezonanciafrekvencia hanggenerálást biztosít az elektronikus berendezések riasztási, riasztási és értesítési funkcióihoz.
A 3Vo-p és 2-4Vo-p működési tartomány névleges feszültségével a HN-9045F alacsony feszültségű alkalmazásokhoz készült. A 16 Ω-os tekercsellenállás a beágyazott kiviteleknél megszokott meghajtó fokozatokhoz kapcsolódik. A fekete Noryl ház biztosítja a ház anyagát a felületre szerelhető összeszerelési környezetekhez.

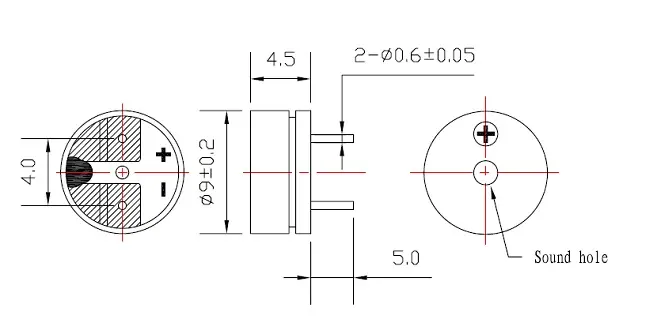

A HN-9045F hasonló NYÁK-területet foglal el, mint a többi 9 mm-es osztályú SMD berregő, miközben 4,5 mm magas profilt kínál. Forduljon a MEIDI-hez mechanikai mintákért, hogy ellenőrizze a szerelvény hézagát.
4,5 mm magasságú profil --- 9 mm × 4,5 mm felületre szerelhető csomag
3V-os elektromos kivitel --- 3Vo-p névleges érték 2-4Vo-p tartományban
16Ω tekercs impedancia --- alacsony ellenállású tekercs
2700 Hz-es rezonanciafrekvencia --- külső négyszöghullám-gerjesztés névleges frekvencián akusztikus kimenetet ad; Az egyenfeszültség nem generál hangot
Min. 85 dB SPL --- névleges hangnyomás 3Vo-p, 2700 Hz, 50%-os terhelési ciklus mellett
Noryl ház anyaga --- fekete hőre lágyuló ház
| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | — |
| Névleges feszültség | 3Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 2–4Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2700 Hz-en, 50%-os terhelhetőség, 3Vo-p négyszöghullám |
| Hangnyomásszint | Min. 85 dB | 2700 Hz-en, 50% terheléssel, 3Vo-p |
| Tekercs ellenállás | 16 ± 3Ω | — |
| Rezonancia frekvencia | 2700 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | — |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | — |
| Nettó súly | kb. 1,4 g | — |
| Ház anyaga | Fekete Noryl | — |
| Környezetvédelem | Igen | — |
Termék vizsgálati körülményei: hőmérséklet 5-35 ℃, páratartalom 45-85% relatív páratartalom, nyomás 860-1060 hPa
Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860-1060 hPa
Asztali számítógépek alaplapjai és perifériás kártyái POST hangjelzésekhez és hőriasztási hangokhoz
Játékvezérlők és konzoltartozékok a lejátszó értesítéséhez és az időzítő figyelmeztető hangjaihoz
Fehéráru-készülék vezérlőmodulok a ciklus befejezéséhez és a hibaállapot hangos visszajelzéséhez
Beléptető- és időfigyelő terminálok a kártyaolvasás megerősítéséhez és az ajtóállapot-riasztásokhoz
Laboratóriumi műszerek és analitikai berendezések a folyamat befejezéséhez és a hibaállapot jelzéséhez
Audiokeverő és professzionális hangberendezés a némítási állapot és a klip figyelmeztető jelzéseihez
A következő tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás megjelenésében és elektromos tulajdonságaiban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 次/分, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
1. Hogyan befolyásolja a HN-9045F 4,5 mm-es magassága az akusztikai teljesítményt az alacsonyabb profilú SMD berregőkkel összehasonlítva?
A 4,5 mm-es magasság ennek a csomagnak a fizikai mérete. Az akusztikai teljesítményt elsősorban a rezonancia meghajtási körülményei határozzák meg. A prototípus kiértékelése során ellenőrizze a tényleges akusztikus kimenetet az adott házban.
2. Mi a jelentősége a 2700 Hz-es rezonanciafrekvenciának?
A 2700 Hz-es rezonanciafrekvencia a maximális SPL kimenet meghatározott frekvenciája. A maximális SPL érdekében hajtsa a hangjelzőt a megadott rezonanciafrekvencián, 50%-os négyzethullámmal.
3. Szükséges-e áramkorlátozó ellenállás, ha szabályozott tápról vezet?
3Vo-p esetén a 16Ω-os tekercs körülbelül 80mA-t vesz fel. Győződjön meg arról, hogy a meghajtó fokozata képes fenntartani ezt az áramot anélkül, hogy túllépné a hő- vagy áramerősséget. Ha áramkorlátozással rendelkező GPIO mikrovezérlőt használ, ellenőrizze, hogy a port képes-e biztosítani a szükséges meghajtószintet, vagy használjon külső tranzisztoros puffert.
4. Milyen meghajtó jelre van szükség a HN-9045F-hez?
A HN-9045F egy passzív elektromágneses berregő, és külső négyszögjelre van szükség rezonanciafrekvencián (2700 Hz), 50%-os munkaciklus mellett. Az egyenfeszültség nem generál hangot.
Műszaki adatlapok, átfolyó forrasztási profilok, meghajtóáramköri alkalmazási megjegyzések vagy OEM-konfiguráció megbeszélése érdekében forduljon a MEIDI alkalmazásmérnökéhez.
