Külső négyzethullámú hajtás 2048 Hz-en
45Ω tekercs impedancia
16 mm átmérőjű átmenő furatú PCB elrendezésekhez
Min. 85 dB hangnyomás 10 cm-en névleges vezetési körülmények között
-20 ℃ és +70 ℃ közötti üzemi hőmérsékleti tartomány
Fekete Noryl ház az átmenő furatokhoz

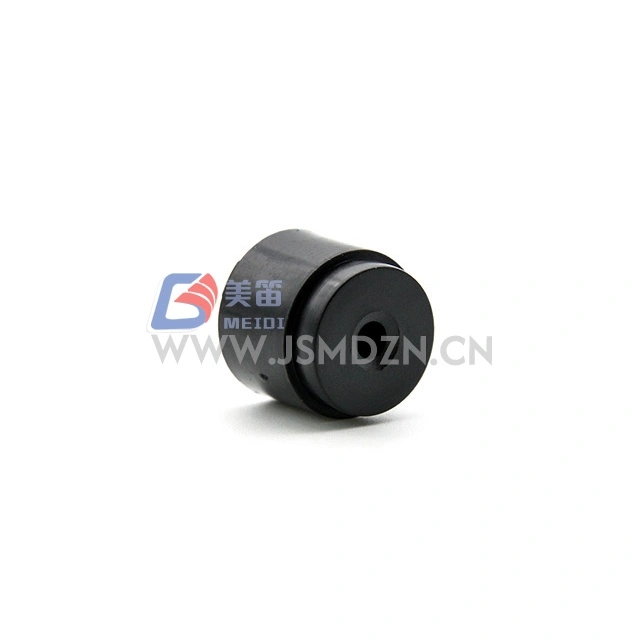

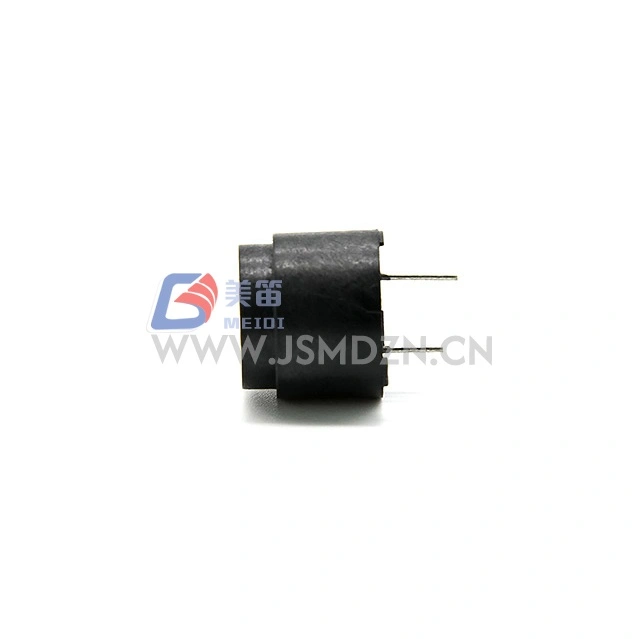

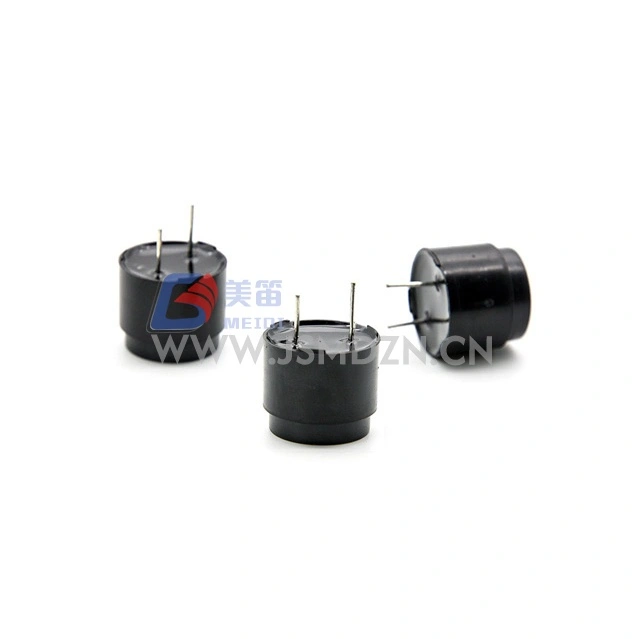

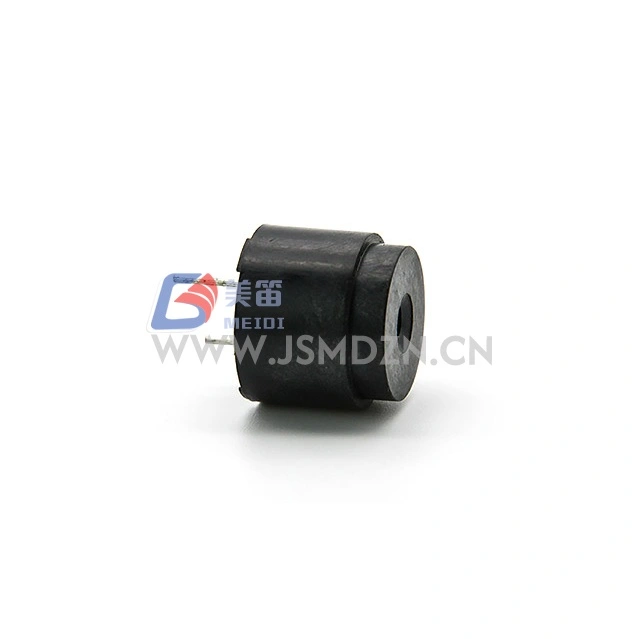

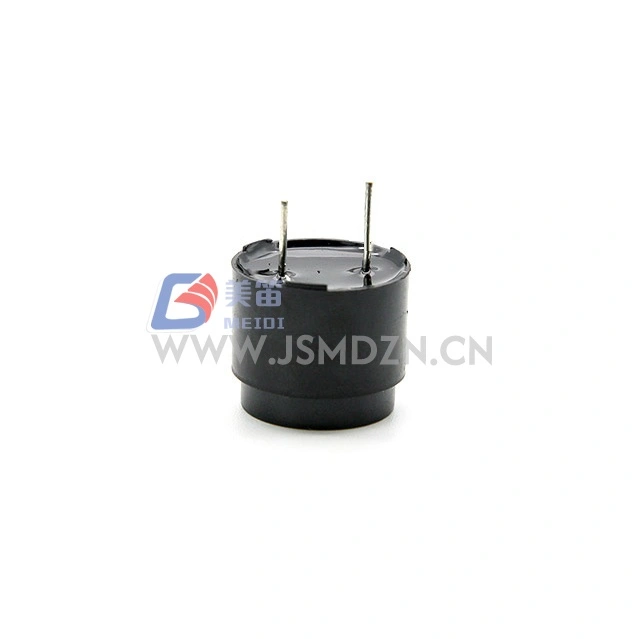

A MEIDI HN-1614 16 mm-es 2048 Hz-es átmenő elektromágneses passzív hangjelző egy elektromágneses passzív zümmögő, amelyet lyukakba történő beszerelésre terveztek olyan elektronikus rendszerekben, amelyek külső meghajtójelet igényelnek a hang generálásához. 16 mm-es testátmérőjével ez a hangjelző beépül az átmenő NYÁK-elrendezésekbe.
A 2048 Hz-es rezonanciafrekvencia fogadja a külső négyszöghullámú jeleket. A 6Vo-p névleges feszültséggel és a 4--8Vo-p működési tartománnyal a HN-1614 ezen a feszültségtartományon belüli meghajtó áramköröket fogad.
A 45Ω-os tekercsellenállás megfelel az ehhez az impedanciatartományhoz tervezett meghajtó áramköröknek. A fekete Noryl ház szerkezeti stabilitást biztosít az átmenő lyukak összeszereléséhez.
Külső meghajtó architektúra --- négyszöghullámú jeleket fogad 2048 Hz-en hanggeneráláshoz; Az egyenfeszültség önmagában nem ad hangot (az elektromágneses passzív hangjelzések általános jellemzői)
Átmenő furat alaktényező --- 16 mm átmérő csapos konfigurációval átmenő lyukú nyomtatott áramkörökhöz
45Ω tekercs impedancia --- a meghajtó áramkör illesztése a névleges feszültségtartományon belül
Stabil akusztikus kimenet --- Min. 85 dB 10 cm-en 6Vo-p, 2048 Hz, 50%-os terhelhetőségű négyszöghullám mellett
Noryl ház anyaga --- fekete ház az átmenő furatokhoz
RoHS környezetvédelmi megfelelőség --- Igen
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Passzív elektromágneses hangjelző | --- |
| Névleges feszültség | 6Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 4--8Vo-p | Hajtásjel csúcs |
| Hangnyomásszint | Min. 85 dB | 6Vo-p-nél, 2048Hz, 50% terhelés, 10cm |

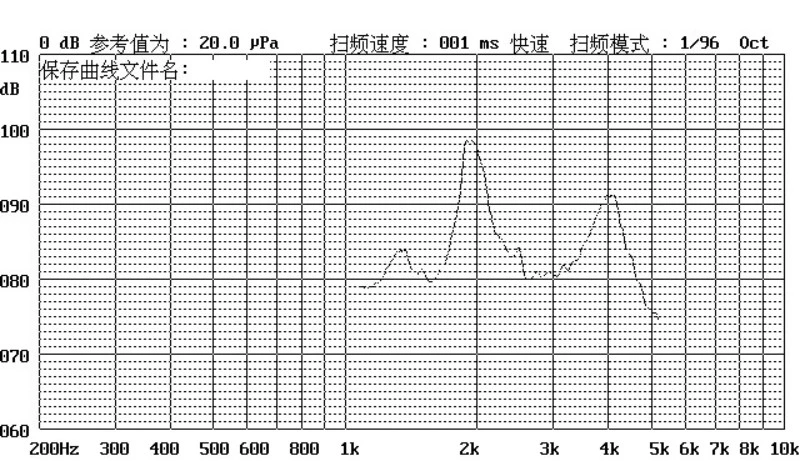

| Rezonancia frekvencia | 2048 Hz | Névleges feszültségen |
| Tekercs ellenállás | 45 ± 5Ω | --- |
| Névleges áram | Max. 40mA | 6Vo-p, 2048Hz, 50% terhelés |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | --- |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | --- |

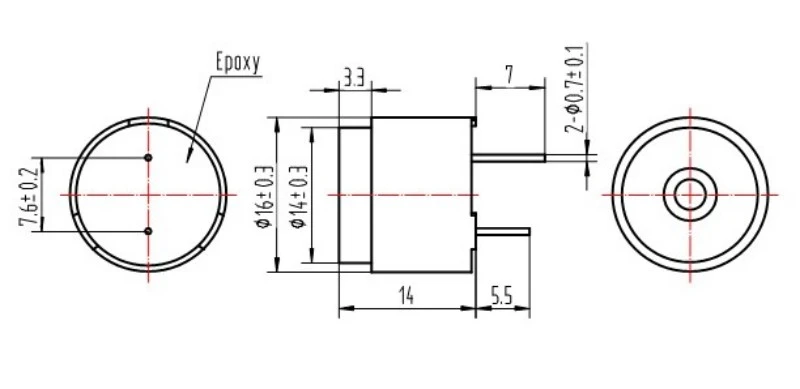

| Külső méret | 16 mm (átmérő) | Test a csapok nélkül |
| Nettó súly | kb. 4,6 g | --- |
| Ház anyaga | Fekete Noryl | --- |
| Környezetvédelmi rendelet | RoHS | --- |

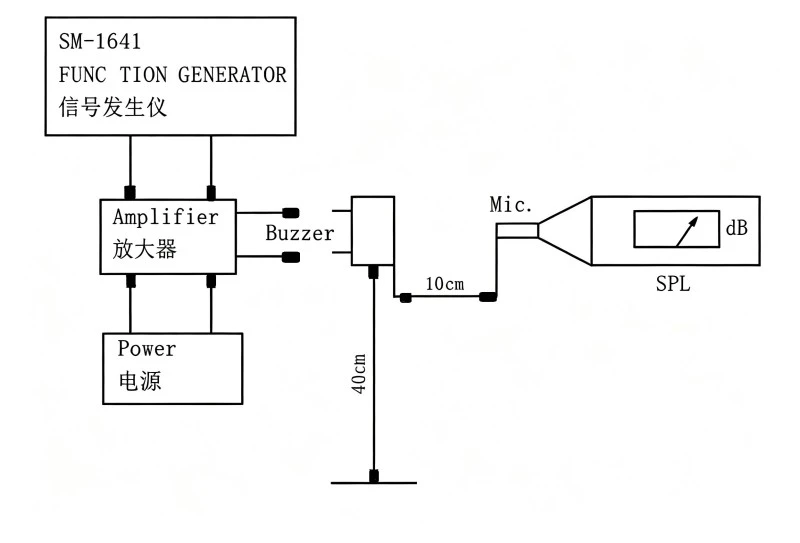

Szabványos vizsgálati körülmények: Hőmérséklet: 25±3 ℃, Páratartalom: 60±10%R.H., Nyomás: 860-1060hPa
Ipari központ riasztó modulok
Biztonsági és behatolásjelző rendszerek
Fogyasztói készülékek vezérlőtáblái
Diagnosztikai és vizsgáló berendezések
PLC és automatizálási rendszerek
Szünetmentes tápegységek
| Tervezési követelmény | HN-1614 Előny |
| Átmenő lyukú PCB elrendezések | 16 mm átmérőjű szabványos rögzítéshez |
| Konzisztens riasztási hangfrekvencia | 2048 Hz rezonancia frekvencia |
| Az összeszerelési folyamat kompatibilitása | Fekete Noryl ház az átmenő furatokhoz |
| Környezetvédelmi megfelelés | RoHS |
A MEIDI a HN-1614-et minőségellenőrzéssel állítja elő a gyártás minden szakaszában, a terméktervezéstől a beszerzésen és a tesztelésig. A tanúsítás részleteiért forduljon a MEIDI-hez.
Az alábbi vizsgálatok bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás a megjelenésben és az elektromos tulajdonságokban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Életpróba | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -30 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%--95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás (mind a 6 oldala és 3 éle), 1,2 méteres magasságról vastag falapra vagy 5 cm-es keményfa deszkára ejtse |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Figyelem: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
| Paraméter | Érték |
| Termékleírás | ELEKTROMÁGNESES BUZZER |
| Mennyiség | 6000 db |
| Karton kötet | 52×41,5×27 cm |
1. Ehhez a berregőhöz kell külső meghajtó jel, vagy lehet egyenfeszültséggel is meghajtani?
Passzív elektromágneses berregőként a HN-1614 külső váltakozó áramú jelet igényel --- jellemzően 2048 Hz-es vagy ahhoz közeli négyszöghullám --- ahhoz, hogy hallható kimenetet generáljon. Az egyenáramú feszültség önmagában nem ad hangot, és károsíthatja a tekercset a folyamatos áramáramlás miatt (az elektromágneses passzív hangjelzések általános jellemzője).
2. Milyen hajtási frekvencia javasolt a maximális hangnyomás-kibocsátáshoz?
A maximális SPL 2048 Hz rezonanciafrekvencián lép fel. Az SPL jelentősen csökken, ha a rezonanciát nem hajtják végre. A következetes min. 85 dB kimenet, meghajtás 2048 Hz-en, 50%-os kitöltési négyzethullámmal 6Vo-p mellett.
3. Milyen meghajtó áramkör alkalmas a 45Ω-os tekercsimpedanciához?
A szabványos nyitott kollektoros NPN/PNP tranzisztor konfigurációk felhúzó ellenállással kompatibilisek. A mikrokontroller GPIO közvetlen meghajtása esetén ellenőrizze, hogy a port a névleges áram specifikációja alapján (max. 40 mA) képes-e az áramforrásra vagy elnyelőre. Induktív terhelésekkel vagy relé-áramkörökkel való vezetésnél a flyback dióda használata javasolt.
4. Mi az ajánlott forrasztási módszer ehhez az átmenő lyukas hangjelzőhöz?
A HN-1614 kompatibilis a szabványos átmenő hullámos forrasztási eljárásokkal. Kézi forrasztás esetén vegye fel a kapcsolatot a MEIDI-vel az ajánlott hőmérséklet és időtartam specifikációiért.
5. Rendelkezésre állnak-e egyedi rezonanciafrekvenciák vagy tekercsellenállások?
Lépjen kapcsolatba a MEIDI-vel az egyedi konfigurációkkal kapcsolatos műszaki kérdésekkel kapcsolatban.
Műszaki adatlapokért, meghajtóáramkör-alkalmazási megjegyzésekért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI alkalmazásmérnökéhez.
