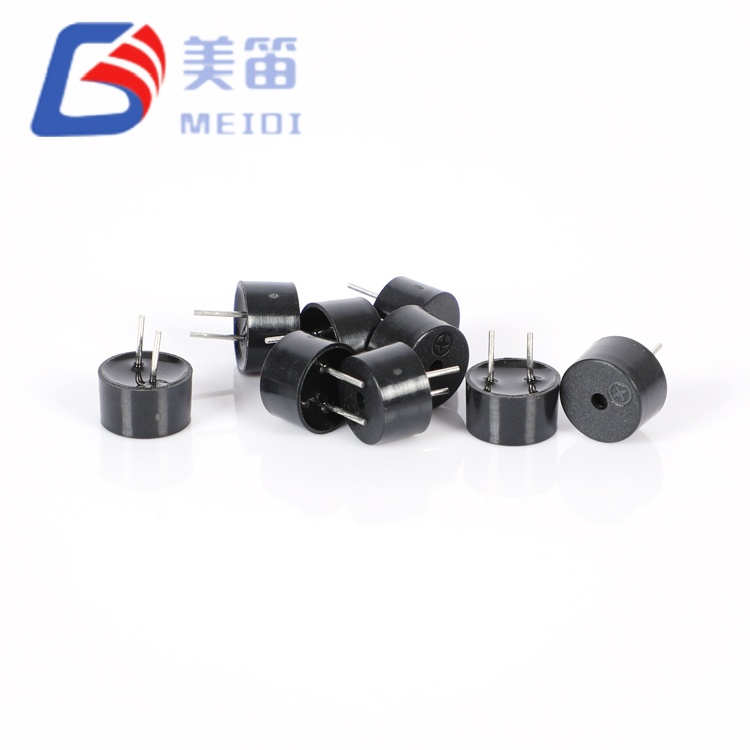

A 9*4,2 mm-es mágneses passzív hangjelző három passzív elektromágneses berregőből áll, amelyek közös 9,0 x 5,5 mm-es átmenőlyukú mechanikus platformon osztoznak, lehetővé téve a feszültség, impedancia és frekvencia kiválasztását a PCB elrendezésének változtatása nélkül. Ez a család egy gyakori beszerzési kihívással foglalkozik: a mérnökök gyakran szembesülnek a meghajtó feszültsége, az áramfelvétel és az akusztikai jellemzők közötti kompromisszumokkal, amelyek költséges mechanikai újratervezést kényszerítenek ki, amikor a kezdeti választás nem bizonyul az optimálisnak.
A MEIDI Jiangsu-i üzemében gyártott passzív hangjelzők külső váltakozó áramú gerjesztést igényelnek – jellemzően négyzethullámot vagy PWM-jelet egy mikrokontrollertől vagy dedikált meghajtótól. Az egységes alapterület azonos furatmintákat, kihagyási zónákat és burkolati akusztikai modelleket jelent minden változatra; csak a meghajtó áramkör és a darabjegyzék-sor különbözik. A fekete PBT ház ellenáll a 255 °C-os hullámforrasztásnak és a 360 °C-os kézi utómunkának, így a sorozat alkalmas mind a nagy volumenű automatizált összeszerelésre, mind a régi berendezések javítására.

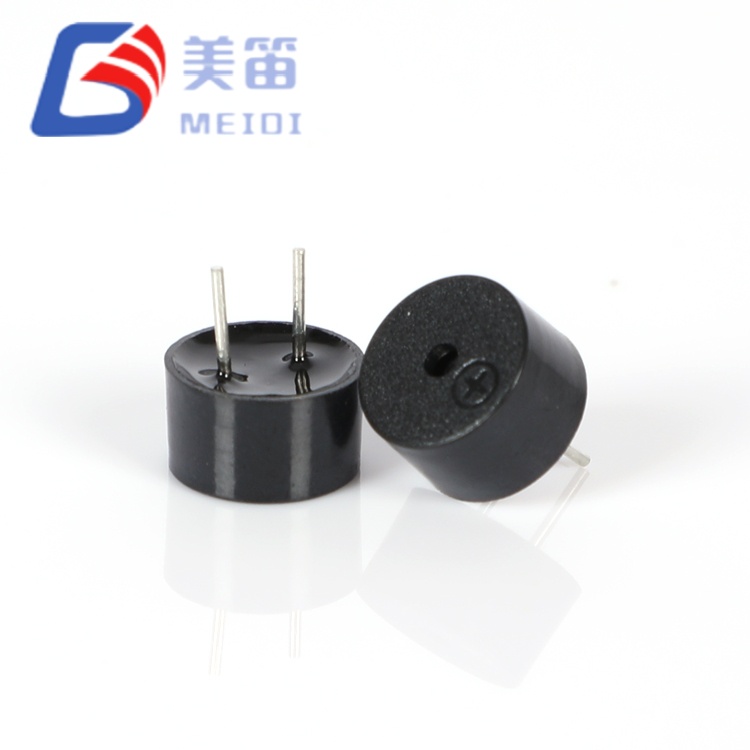

A QMB‑09B sorozat egy általános tervezési korlátot old meg: több meghajtóarchitektúra kiértékelésének szükségességét anélkül, hogy elkötelezné magát a mechanikus szerszámok megváltoztatása mellett. Mindhárom változat azonos 9,0 mm-es átmérővel, 5,5 mm-es magassággal, tűtávolsággal és házanyaggal rendelkezik – csak a tekercs impedanciája, rezonanciafrekvenciája és névleges feszültsége különbözik.
A QMB‑09B‑03 (16 Ω, 1,5–4,5 V, 2,7 kHz) alacsony feszültségű akkumulátoros és logikai szintű alkalmazásokat céloz meg, ahol előnyben részesítik a közvetlen MCU GPIO meghajtót. Alacsonyabb tekercsellenállása több áramot von ki a 3,3 V-os sínekből, így magasabb SPL-t produkál, mint a nagyobb impedanciájú alternatívák azonos meghajtófeszültség mellett.
A QMB‑09B‑05 (42Ω, 3–7V, 2,7 kHz) 5 V-os ipari és autóipari kiegészítő buszokat szolgál ki, ahol a csökkentett áramfelvétel (≤60mA vs. ≤80mA) megkönnyíti a hőkezelést és a tápegység terhelését. A nagyobb impedancia az 5 V-os logikai kimenetekhez való jobb illeszkedést is biztosítja, csökkentve a kimeneti fokozat túláramának kockázatát.
A QMB‑09B‑05 4KHZ (42 Ω, 3–7 V, 4,0 kHz) ugyanazt a feszültségkompatibilitást biztosítja a magasabb frekvenciájú hangjelleggel olyan alkalmazásokhoz, ahol a 2,7 kHz nem megfelelő – például az éles figyelmeztető hangokat igénylő orvosi eszközök, a fogyasztói elektronikai márka megkülönböztetését igénylő biztonsági panelek, ahol a fogyasztói tónusok megkülönböztetésére van szükség, stb.

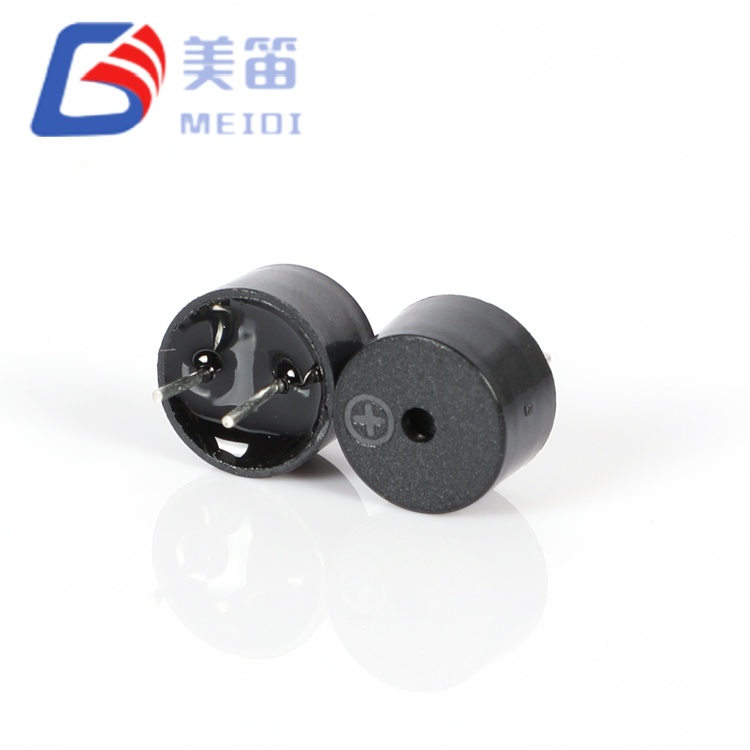

Mindhárom változat azonos átmenőlyuk-csap konfigurációval és 0,71 g tömeggel rendelkezik, így rezgés és ütés esetén is egyenletes mechanikai viselkedést biztosít. A PBT házat kifejezetten átmenő furatú összeszerelési környezetekhez alakították ki, ahol a hullámforrasztás és a kézi utómunkálás elterjedt, így kiváló hőstabilitást biztosít az újrafolyós folyamatokhoz optimalizált LCP alternatívákhoz képest.
| Paraméter | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Névleges feszültség | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Üzemi feszültség | 1,5 – 4,5 V | 3-7 V | 3-7 V |
| Tekercs ellenállás | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Minta SPL tartomány | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Mintaáram tartomány | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Meghajtó kompatibilitás | 3,3 V MCU GPIO, Li-ion | 5V logika, ipari buszok | 5V logika, ipari buszok |
| Tipikus alkalmazások | Hordozható műszerek, okos mérők, fogyasztói készülékek | Ipari riasztók, autóipari kiegészítők, PLC modulok | Orvosi eszközök, biztonsági panelek, hangszín megkülönböztető rendszerek |

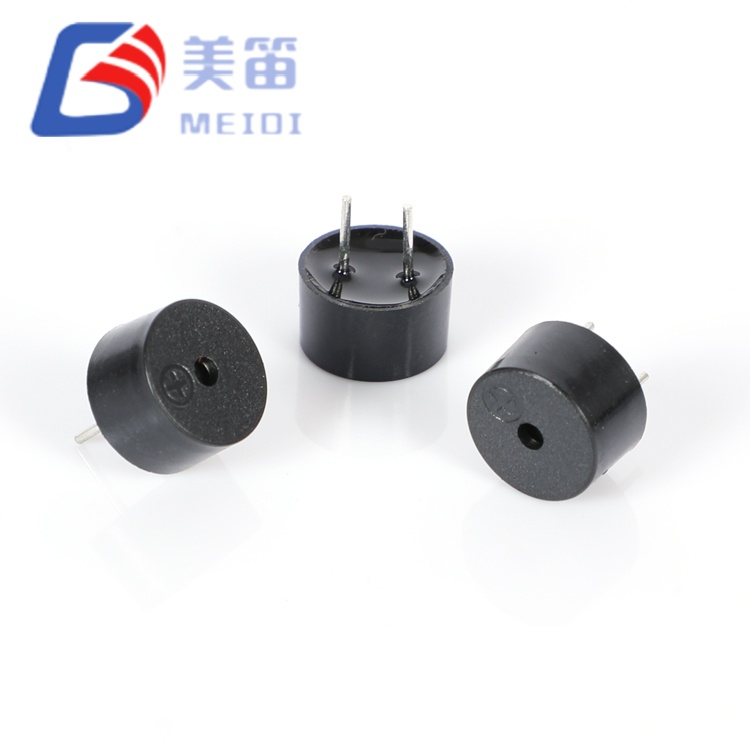

Egységes mechanikus platform – azonos 9,0 × 5,5 mm-es lábnyom és tűkonfiguráció minden változatnál; értékelje az elektromos lehetőségeket a PCB elrendezés felülvizsgálata nélkül
Feszültség-optimalizált impedanciapárosítás – 16Ω a 3,3 V-os közvetlen hajtás egyszerűségéért; 42 Ω az 5 V-os csökkentett áram hatékonyságához
Frekvenciaválasztható akusztika – 2,7 kHz alacsony frekvenciájú riasztásokhoz; 4,0 kHz a magasabb frekvenciájú hangtisztaság érdekében
Javítástűrő PBT ház – ellenáll a hullámforrasztásnak 255°C-on, a kézi forrasztásnak 360°C-on és az ismételt utómunkáknak akusztikai károsodás nélkül
Hagyományosan kompatibilis átmenő lyuk alapterület – beugró csere az elavult 9 mm-es és 12 mm-es ipari szabványos hangjelzésekhez
A tétel teljes nyomon követhetősége – a tételkód-jelölés lehetővé teszi a gyártási dátum, a vizsgálati adatok és a nyersanyagtétel-nyilvántartások 10 éves megőrzését
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 3 V (AC) | Rezonancia frekvencia referencia |
| Üzemi feszültség | 1,5–4,5 V (AC) | Hajtásjel csúcs |
| Hangkimenet 10 cm-en | ≥ 85 dB | 3 V-on, 2700 Hz-en, 10 cm-en |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 16 ± 5 Ω | 25 ℃-on, DC |
| Üzemi áram | ≤ 80 mA | 3 V-on, 2700 Hz-en |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

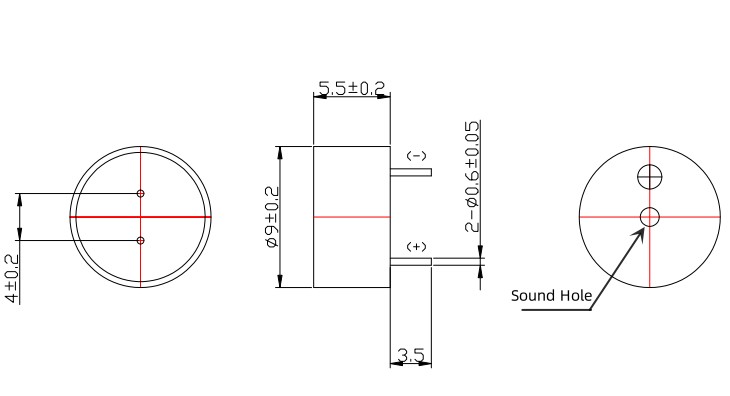

| Méret (átmérő × magasság) | 9,0 × 5,5 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | UL94 V-0 |
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 5 V (AC) | Rezonancia frekvencia referencia |
| Üzemi feszültség | 3–7 V (AC) | Hajtásjel csúcs |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5 V-on, rezonancia frekvencián, 10 cm |
| Rezonancia frekvencia | 2700 ± 300 Hz / 4000 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 42 ± 5 Ω | 25 ℃-on, DC |
| Üzemi áram | ≤ 60 mA | 5 V-nál |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Méret (átmérő × magasság) | 9,0 × 5,5 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | UL94 V-0 |
| Módszer | Hőmérséklet | Idő | Max Pass |
| Reflow forrasztás | 245 ± 15 ℃ | 180 ℃ előmelegítés 40-70 s; 245 ℃ 3 s | 3 |
| Hullámforrasztás ★ | 255 ± 15 ℃ | 4-6 s | 2–3 |
| Kézi forrasztás ★ | 360 ± 10 ℃ | 2-5 s | 2–3 |
★ Javasolt forrasztási módok átmenő furatú összeszereléshez. A PBT ház a tipikus hullámforrasztási hőmérsékletek feletti mozgásteret biztosít, és akusztikai károsodás nélkül alkalmazkodik a szabványos gyártási profilokhoz.
QMB-09B-03: Akkumulátoros hordozható műszerek, intelligens mérési infrastruktúra, 3,3 V-os fogyasztói készülékek vezérlőkártyái, Li-ion-meghajtású IoT-érzékelők, kézi diagnosztikai eszközök
QMB‑09B‑05: Ipari PLC riasztómodulok, 5 V-os autóipari kiegészítő rendszerek, kereskedelmi hűtőberendezések, szünetmentes tápegységek, épületautomatizálási panelek
QMB‑09B‑05 4KHZ: Éles figyelmeztető hangokat igénylő orvosi diagnosztikai berendezések, hangjelzéssel megkülönböztethető biztonsági behatolásjelző panelek, akusztikus márkajelzést igénylő fogyasztói elektronika, beléptetőrendszerek többféle hangjelzéssel
| Változat | Illesztőprogram típusa | Konfiguráció | Megjegyzések |
| QMB-09B-03 | GPIO mikrokontroller | Push-pull 3,3V | Ellenőrizze a ≥70 mA forrásképességet; add hozzá a flyback diódát |
| QMB-09B-03 | Nyitott kollektoros tranzisztor | NPN/PNP felhúzással | Standard; 1 kΩ-os alapellenállás jellemző |
| QMB-09B-05 / 4KHZ | 5V logikai kimenet | Közvetlen vagy pufferelt | A 42Ω nagyobb áramot vesz fel 5 V-on; tranzisztoros puffer ajánlott |
| QMB-09B-05 / 4KHZ | Dedikált hangjelző meghajtó IC | Négyzethullám kimenet | Győződjön meg arról, hogy a gyakoriság megegyezik a kiválasztott változattal |
| Minden változat | Audio erősítő | Szinusz/négyzet hullám | Ellenőrizze, hogy a kimeneti impedancia megegyezik-e a tekercs ellenállásával |

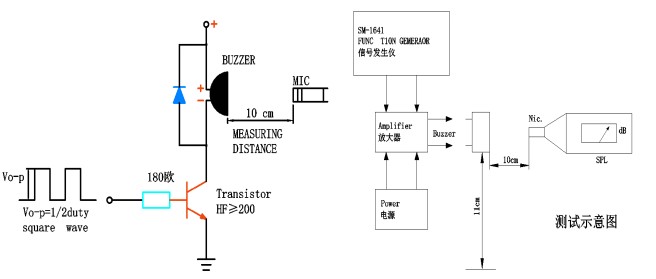

Javasolt meghajtó jel: Négyszöghullám, rezonanciafrekvencián (2700 Hz vagy 4000 Hz), 50%-os munkaciklus, névleges feszültség mellett. Az SPL körülbelül 6 dB-lel csökken oktávonként a rezonanciától távol; a maximális hangerő eléréséhez hajtson a névleges frekvencián ±5%.
| Mérnöki kihívás | QMB-09B sorozatú megoldás |
| Bizonytalan végső rendszerfeszültség a prototípus fázisában | Az egységes alapterület lehetővé teszi a 16Ω–42Ω vagy 3V–5V cserét PCB újratervezése nélkül |
| Ki kell értékelni a 2,7 kHz vs 4,0 kHz hangjelet | Ugyanaz a meghajtó áramkör, ugyanaz a rögzítés; csak a frekvencia változik |
| Régi berendezések javítása elavult hangjelzéssel | A 9,0 mm-es alapterület helyettesíti a 9 mm-es és 12 mm-es régi alkatrészeket; kereszthivatkozás elérhető |
| Vegyes összeszerelési környezet (hullám + kézi forrasztás) | PBT ház optimalizált átmenőlyuk hőprofilokhoz; ellenáll az ismételt átdolgozásnak |
| Az ellátási lánc egyszerűsítése több projektben | Az egyetlen mechanikus SKU család csökkenti a raktárkészletet és a minősítési költségeket |

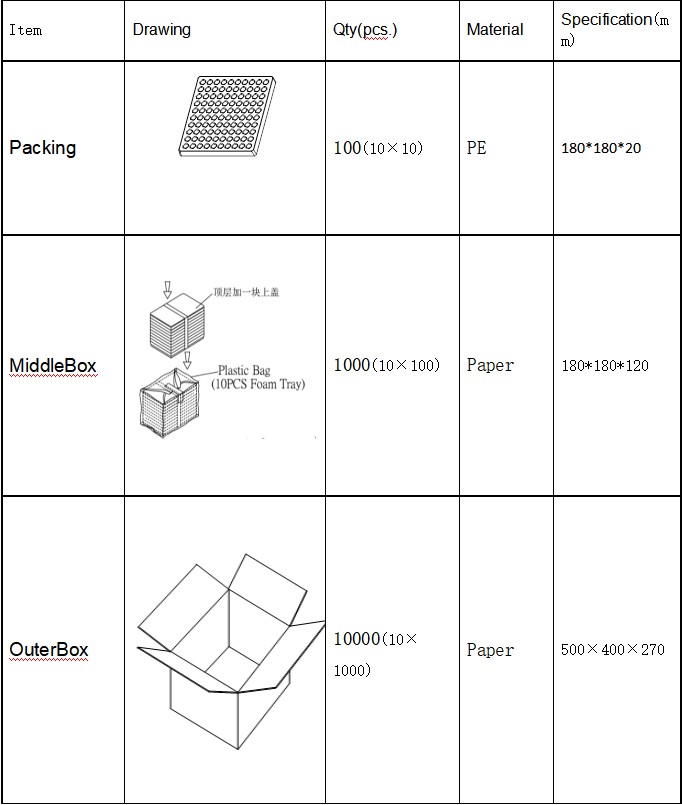

A 0,71 grammos tömeg és a szabványos 9,0 mm-es átmérő biztosítja a mechanikai kompatibilitást a meglévő előlapi kivágásokkal és PCB-elrendezésekkel. Az összes változatra vonatkozó kötegelt mintaadatok megerősítik a specifikációs ablakokon belüli paramétereket: SPL 87,5–94,7 dB, áram 46,8–75,5 mA változattól függően.
A MEIDI a QMB-09B sorozatot dedikált átmenőlyuk-összeszerelő sorokon gyártja automatizált tekercselő-, forrasztó- és ellenőrző állomásokkal. Jiangsu gyártóbázisunk az ISO 9001 protokollokat követi, a gyártás minden szakaszában folyamat közbeni ellenőrzésekkel. Minden tételen egy tételkód-jelölés található a házon, amely lehetővé teszi a 10 éves nyomon követhetőséget a gyártási dátumig, a vizsgálati jegyzőkönyveket és a nyersanyag-tanúsítványokat.
A kötegelt szintű képesítés a következőket tartalmazza:
Tekercsellenállás 100%-os teszt – tűrésellenőrzés a változat specifikációi szerint (16Ω ±5Ω vagy 42Ω ±5Ω)
Rezonanciafrekvencia spot ellenőrzés – statisztikai mintavétel névleges frekvencián ±11%; tipikus mérési tartomány 2650–2740 Hz a 2,7 kHz-es változatoknál
SPL kötegellenőrzés – ≥85 dB minimum névleges feltételek mellett; minta átlaga jellemzően 90–93 dB
Áramfelvétel ellenőrzése – ≤80mA (QMB-09B-03) vagy ≤60mA (QMB-09B-05 változatok) névleges feszültségen
Forraszthatóság J-STD-002 szerint – 3. kategória, 260°C-os nedvesítési mérleg teljes ólomfedéssel
RoHS és REACH megfelelés – kérésre teljes anyagnyilatkozat és tanúsítvány elérhető
Hősokk ciklus – 5 ciklus -30°C és +80°C között, szélsőségenként 30 perces várakozással, a PBT ház és a belső csatlakozások szerkezeti integritásának ellenőrzése
1. kérdés: Hogyan választhatok a QMB-09B-03, QMB-09B-05 és QMB-09B-05 4KHZ között?
A választást a rendelkezésre álló meghajtófeszültség, az aktuális költségvetés és az akusztikai preferenciák határozzák meg. A QMB-09B-03 (16 Ω, 1,5–4,5 V) 3,3 V-os logikai és Li-ion akkumulátorrendszerekhez van optimalizálva, ahol közvetlen MCU GPIO meghajtóra van szükség. Alacsonyabb tekercsellenállása több áramot von ki a 3,3 V-os sínekből, így magasabb SPL-t produkál, mint a 42Ω-os változat ugyanazon a meghajtófeszültségen. A QMB-09B-05 (42Ω, 3–7V) 5 V-os ipari és autóbuszokat céloz meg, ahol a csökkentett áramfelvétel (≤60mA vs. ≤80mA) számít a hőkezelés és az áramellátás terhelése szempontjából. A 4 kHz-es változat ugyanazt a feszültségkompatibilitást és magasabb frekvenciájú hangtisztaságot biztosít olyan alkalmazásokban, ahol a 2,7 kHz túl alacsony, vagy a környezeti zaj elfedi.
2. kérdés: Használhatom a QMB-09B-03-at 5 V-os rendszerben, vagy a QMB-09B-05-öt egy 3,3 V-os rendszerben?
Változás nélkül nem ajánlott. A QMB-09B-03 maximális névleges feszültsége 4,5 V; 5 V alkalmazása a tekercs túlmelegedésének kockázatával jár, és meghaladhatja a ≤80mA specifikációt. A QMB-09B-05 minimális üzemi feszültsége 3 V; 3,3 V-on a 42Ω-os tekercs a névleges specifikáció alatti teljesítményt csökkenti. A 16 Ω-os meghajtókarakterisztikát igénylő 5 V-os rendszereknél adjon hozzá egy soros ellenállást (általában 47–100 Ω), hogy az áramot biztonságos szintre korlátozza. A 42 Ω-os karakterisztikát igénylő 3,3 V-os rendszerek esetében fontolja meg helyette a QMB-09B-03-at, vagy értékelje, hogy 5 V-os tápegységet lehet-e külön irányítani a hangjelzőhöz.
3. kérdés: Mi a gyakorlati különbség a 2,7 kHz és a 4,0 kHz között tipikus környezetben?
A 2,7 kHz alacsonyabb frekvenciájú áthatolást biztosít, amely áttöri a gyári padlókban, a járművek kabinjaiban és a gépházakban gyakori mechanikai környezeti zajt. A 4,0 kHz magasabb frekvenciájú tónusjelleget biztosít, erős érzékeléssel csendesebb beltéri környezetben, például egészségügyi intézményekben, irodákban és fogyasztói környezetben. Kültéri alkalmazásokban a 2,7 kHz kisebb atmoszférikus csillapítással terjed távolról. Mindkét frekvencia ugyanolyan megbízhatósággal és élettartam-jellemzőkkel gyártható; a kiválasztás akusztikai preferencia és a környezeti zaj szempontja.
4. kérdés: Rendelkezésre állnak-e egyedi vezetékhosszak, alternatív csapformázás vagy szalagos és tekercses csomagolás?
Igen. A MEIDI támogatja az egyedi ólomvágást (egyenes, hajlított, eltolásos vagy függőleges alakítás) a nem szabványos PCB-elrendezésekhez vagy a korlátozott magasságú házakhoz. A szalagos és tekercses csomagolás nem alapfelszereltség az átmenő lyukú hangjelzőknél, de beszerelhető nagy mennyiségű automatizált behelyezésre minimális rendelési mennyiség mellett. Az egyedi ólomképzés a mennyiségtől és összetettségtől függően általában 2–4 héttel növeli az átfutási időt. Nyújtsa be az OEM konfigurációs kérelmét árajánlat és megvalósíthatósági értékelés céljából.
5. kérdés: Meghajthatom ezeket a hangjelzéseket a névleges rezonanciától eltérő frekvenciával?
Az SPL csökken, ha a rezonanciától távolodnak – a kimenet körülbelül 6 dB-lel esik oktávonkénti rezonanciánként. A maximális hangerő eléréséhez vezessen a névleges frekvencián (2700 Hz vagy 4000 Hz) ±5%. A széles frekvencia-választ igénylő többhangos vagy zenei alkalmazásokhoz érdemes inkább piezoelektromos hangjelzőt vagy miniatűr hangszórót használni. A QMB-09B sorozatot fix frekvenciájú figyelmeztető hangokra optimalizálták, ahol az elsődleges követelmény a wattonkénti maximális SPL.
6. kérdés: Mennyi a várható akusztikus élettartam folyamatos hajtás mellett névleges feszültség mellett?
A QMB-09B sorozat passzív alkatrész; élettartama a meghajtó jelének munkaciklusától, a környezeti hőmérséklettől és a feszültségtől függ. Az alapminősítés 96 órás folyamatos hajtást tartalmaz névleges feszültségen, 1/2 négyzethullámmal 25°C-on. Meghosszabbított folyamatos hangjelzésű alkalmazások esetén a csökkentett munkaciklus (pl. 1 másodperc be, 4 másodperc kikapcsolva) meghosszabbítja az élettartamot és csökkenti a tekercs fűtését. Lépjen kapcsolatba a gyár mérnökeivel az alkalmazás-specifikus élettartam-becslésekért az Ön működési körülményei között.
Az örökölt hangjelző cikkszámokkal, sorozat-adatlapokkal, mindhárom változat mintaértékelésével vagy egyedi vezetékkonfigurációkkal történő kereszthivatkozási ellenőrzéshez forduljon a MEIDI cserealkatrészek részlegéhez.
A MEIDI cseremérnöki rendszere általában egy munkanapon belül válaszol a kompatibilitási kérdésekre, rajzokkal, illesztőprogram-áramköri megjegyzésekkel, valamint mennyiségi árképzéssel a javításhoz és az új gyártási programokhoz.
