A Passzív piezoelektromos hangjelzőegy kompakt, energiahatékony akusztikus alkatrész, amely egy piezoelektromos kerámia rezgése révén az elektromos jelet hallható hanggá alakítja. Az aktív berregőtől eltérően tartalmaznincs belső oszcillátor— külső meghajtó jelre (egy mikrokontrollerből származó négyszöghullámra vagy PWM-re) támaszkodik a hang előállításához. Ez az egyetlen felépítési különbség az, ami a mérnökök számára pontos, programozható vezérlést biztosít a frekvencia, a hang és a riasztási minta felett. A Jiangsu Meidi Intelligent Technology Co., Ltd.-nél több mint 15 éve gyártjuk ezeket az alkatrészeket, és ez az útmutató elmagyarázza, hogyan működik a passzív piezoelektromos hangjelző, milyen elektromos jellemzők számítanak, hol használják, és hogyan válasszuk ki a megfelelő modellt a tervezéshez.
A megfelelő hangelem kiválasztása ritkán utólag egy jól megtervezett terméknél. A túl halk, túl sok áramot felvevő vagy nem a megfelelő hangmagasságra beállítható berregő aláássa a felhasználói élményt – a biztonsági vagy egészségügyi berendezésekben pedig az egész funkciót veszélyeztetheti. Ez a cikk megadja azt a technikai keretet, amellyel magabiztosan megadhat egy passzív piezo hangjelzéstvalós MEIDI gyártási adatokáltalános marketingállítások helyett.
A passzív piezoelektromos hangjelzőegy elektronikus akusztikus átalakító, amely az elektromos jelet hanggá alakítja a kerámialemez fordított piezoelektromos hatásának kihasználásával. Nincs beépített oszcillációs áramköre, így teljes mértékben egy külső vezérlőáramkörtől függ a frekvenciajel biztosítása. Ez a kialakítás a mérnöknek – nem az alkatrésznek – biztosítja az irányítást a hangmagasság, a ritmus és a riasztási minta felett.
A passzív piezo berregő megértésének leggyorsabb módja, ha szembeállítjuk aktív testvérével. Anaktív berregőbelső oszcillátorral rendelkezik, és rögzített hangot ad ki az egyenáramú tápellátás bekapcsolásakor. A passzív berregő néma marad DC-n, és csak akkor szólal meg, ha váltakozó jelet táplál. A kompromisszum szándékos: az aktív berregőket egyszerűbb meghajtani, de egy hangra korlátozódnak; A passzív hangjelzések meghajtó áramkört igényelnek, de dallamokkal, hangjelzésekkel és több hangmagasságú riasztással jutalmazzák egyetlen, olcsó részből.
A MEIDI a piezoelektromos berregő megoldások teljes skáláját – passzív, aktív, SMD és ólmozott – fejleszti és gyártja kommunikációs berendezésekhez, háztartási készülékekhez, autóelektronikához, orvosi műszerekhez és biztonsági rendszerekhez.
A működési elv afordított piezoelektromos hatás. Ha váltakozó elektromos jelet adnak át a berregőben lévő piezoelektromos kerámián, az anyag ismételten kitágul és összehúzódik. Ezek a mechanikus mozgások megrázzák a membránt vagy magát a kerámiát, levegőt lökve és hallható hanghullámokat generálva.
A bemeneti jel frekvenciája közvetlenül beállítja a kimeneti hangmagasságot. Ennél is fontosabb, hogy minden passzív piezo berregőnek van egymechanikai rezonancia frekvencia- jellemzően a2–4 kHztartományban, ahol az emberi fül is a legérzékenyebb. Vezesse az elemet rezonancián vagy annak közelében, és kisugározza a maximális hangnyomásszintjét (SPL); akár 10%-kal is eltolódik, és az SPL 6–10 dB-lel csökkenhet, mivel az elem Q-tényezője magas (gyakran 20–60). A gyakorlatban ez azt jelenti, hogy a meghajtó frekvenciáját az alkatrész névleges rezonanciafrekvenciájához kell igazítania ahelyett, hogy „bármilyen hangot” ugyanolyan hangosnak kezelne.
Mivel az eszköz külső meghajtású, tisztán integrálható a mikrokontrollerekkel, a PCB-áramkörökkel és az intelligens vezérlőrendszerekkel – pontosan ezért uralja azokat a termékeket, amelyek testreszabott, programozható hangvisszajelzést igényelnek.
Ez az a rész, amelyet a legtöbb általános cikk kihagy, mégis itt élnek vagy halnak meg a passzív piezo zümmögők a valódi tervekben. Kezelje a hangjelzést akapacitív terhelés, nem ellenállás.
A passzív piezoelektromos hangjelzést egy váltakozó hullámforma – négyszöghullám (gyakran a beágyazott kiviteleknél) vagy egy időzítő perifériáról érkező PWM jel – hajtja. Az állandó DC szint legfeljebb egyetlen halk kattanást eredményez; a tartós hang folyamatos oszcillációt igényel. A hangerőt a csúcstól csúcsig tartó meghajtó feszültség határozza meg, nem az egyenáram: a Vp-p megduplázásával a kisugárzott akusztikus teljesítmény nagyjából megduplázódik (kb. +6 dB) egészen a kerámia mechanikai határáig. Tipikus meghajtófeszültségek futnak3–25 V p-p3 V, 5 V és 12 V p-p a legelterjedtebb a hordozható, fogyasztói és ipari mintáknál.
Elektromosan egy piezo elem úgy viselkedik, mint egy kis kondenzátor – általában10-30 nFszabványos alkatrészekhez. Az áramfelvételt a kapacitás feltöltéséhez és kisütéséhez szükséges eltolási áram uralja minden egyes átmenetnél, nem pedig az állandó egyenáram. A gyakorlati eredmény: a passzív piezo hangjelzők rendkívül hatékonyak (gyakran 5-10 mA), és a mágneses berregőkkel ellentétbennem igényel flyback diódát, mert nincs induktív tekercs az összeomláshoz. Egy kicsi, csendes jelző akár egyenesen a mikrokontroller tűjéről is meghajtható; A hangosabb riasztásokhoz tranzisztorra, MOSFET-re vagy dedikált piezo meghajtó IC-re van szükség.
A passzív piezo zümmögők mért SPL-jét jellemzően 10 cm-es rezonanciafrekvencián adják meg (szokásos alkatrészeknél gyakran 70–90 dB, nagyobb elemeknél magasabb). Mivel a kimenet erősen leesik a rezonanciától távol, a legértékesebb tervezési lépés az alkatrész névleges rezonanciafrekvenciájának ellenőrzése és odavezetése. Mindig csökkentse a távolságot: alkalmazza az inverz négyzet szabályt (az SPL ~6 dB-lel csökken a távolság megduplázódásánként), amikor a hallgató pozíciójában becsüli meg a fülben lévő hangerőt.
A modern termékcsapatok szűk telepítési helyekkel, szigorú energiaköltségvetésekkel és megbízható felhasználói visszajelzések szükségességével szembesülnek. A passzív piezoelektromos hangjelző mind a háromra válaszol:
Okoseszközök, orvosi berendezések, fogyasztói elektronikai cikkek vagy ipari vezérlők esetében a jól megválasztott passzív piezo berregő javítja a használhatóságot és az észlelt termékminőséget egyaránt.
Minden olyan termék jelölt, amelyhez világos, programozható hangjelzésre van szükség. Kis méretük és hatékonyságuk az iparágak széles körének megfelelő:
| Ipar | Alkalmazási példák |
|---|---|
| Autóelektronika | Műszerfali figyelmeztetések, biztonsági emlékeztetők, vezérlőrendszer visszajelzései |
| Háztartási gépek | Mikrohullámú sütők, mosógépek, klímaberendezések, okosotthon készülékek |
| Orvosi berendezések | Monitoring eszközök, vizsgáló műszerek, betegjelző rendszerek |
| Kommunikációs berendezések | Jelzők, működés-megerősítő hangok |
| Biztonsági rendszerek | Riasztóberendezések, beléptető, figyelmeztető berendezések |
A több különálló hang generálásának képessége a passzív piezo hangjelzéseket különösen értékessé teszi az intelligens termékekben, amelyeknek egyetlen kimeneten keresztül különböző üzeneteket kell közvetíteniük – riasztás előtti csipogást vagy teljes riasztási jajgatást.
A megfelelő hangjelzés kiválasztása az elektromos, akusztikus és mechanikai kényszerek kiegyensúlyozását jelenti. A rossz egyezés nem elegendő hangerőt, instabil működést vagy energiapazarlást eredményez.
A MEIDI együttműködik az ügyfelekkel annak érdekében, hogy a hangjelző konfigurációt – a meghajtófeszültséget, a rezonanciát, a lábnyomot – a pontos termékkialakításra hangolja, ahelyett, hogy egy mindenki számára megfelelő alkatrészt erőltetne.
| Funkció | Passzív piezoelektromos hangjelző | Aktív csengő |
|---|---|---|
| Hanggenerálás | Külső frekvencia jelet igényel | Belső oszcillátort tartalmaz |
| Vezérlési rugalmasság | Magas – támogatja a különböző hangokat és dallamokat | Egy előre beállított hangra korlátozva |
| Vezetési mód | Négyszöghullám / PWM (Vp-p) | DC feszültség |
| Energiahatékonyság | Alacsony áramerősség (általában 5-10 mA) | Magasabb, a belső áramkörtől függ |
| Külső alkatrészek | Nincs flyback dióda; szükség lehet driverre a hangos kimenethez | Nincs – DC-n hangzik |
| Legjobb alkalmazás | Okos elektronika, programozható eszközök | Egyszerű riasztó és értesítési termékek |
A választás a terméktől függ. Ha a hangzás testreszabása és az intelligens vezérlés a prioritás, a passzív piezoelektromos hangjelző egyértelmű előnyt jelent.
Az alábbi táblázat a reprezentatív listákat tartalmazzapasszív piezoelektromos hangjelzőkgyártási katalógusunkból (Jiangsu Meidi Intelligent Technology Co., Ltd.). Mindegyik külső meghajtású (transzducer típusú) piezoelem; a meghajtófeszültség az ajánlott csúcstól csúcsig terjedő jel. Az SPL a gyártó minimális besorolása, 10 cm-nél mérve rezonancia esetén. A kapacitás a katalógusban megadott helyen látható.
| Modell | Írja be | V. meghajtó (Vp-p) | Rezonancia Frek. | Min. SPL | Méretek (mm) | Üzemeltetési. Hatótávolság | Tárolás. Hatótávolság |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, passzív | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12,0 × 9,0 | -20 és +70 °C között | -30 és +80 °C között |
| HNR-1207PA5.0 | Piezo, passzív | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 7,0 | -20 és +70 °C között | -30 és +80 °C között |
| HNR-1255PA6.5 | Piezo, passzív | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12,5 × 5,5 | -20 és +70 °C között | -30 és +80 °C között |
| HNR-1360-7.6 | Piezo, passzív | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13,0 × 6,0 |
-20 és +70 °C között | -30 és +80 °C között |
| HNR-1407PA75 | Piezo, passzív | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14,0 × 7,0 | -20 és +70 °C között | -30 és +80 °C között |

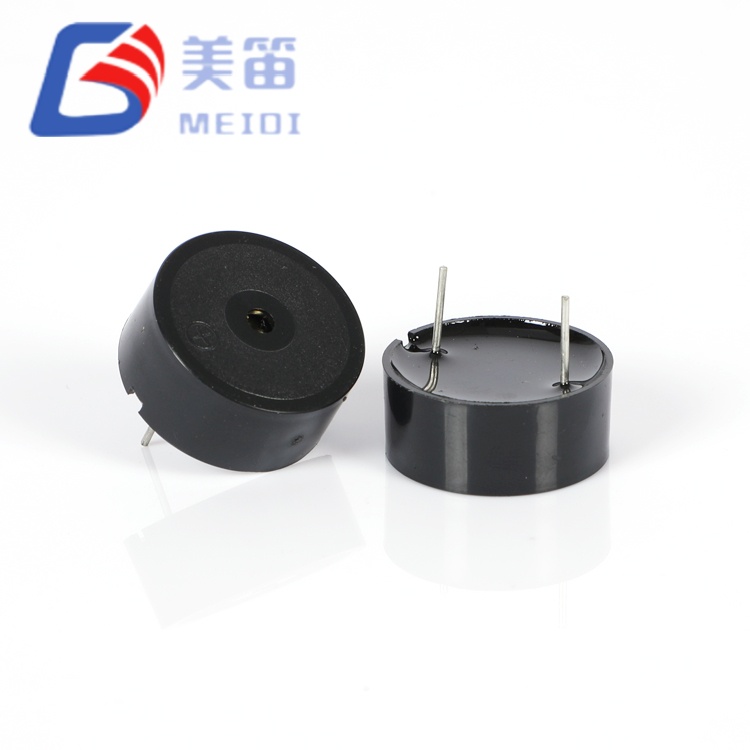

| HND-2308P | Piezo elem | 3.0 | 1650 ±20%Hz |
88 ± 3 dB | Φ23,0 × 8,0 | -20 és +70 °C között | -30 és +80 °C között |
A kiváló minőségű berregő a precíz gyártástól, a fegyelmezett anyagválasztástól és a következetes minőségellenőrzéstől függ. A MEIDI 15 éves gyártási tapasztalatát ötvözi olyan automatizált tesztberendezéssel, amely ellenőrzi az SPL-t és a gyakoriságot a tételek között. A kompakt fogyasztói eszközöktől az ipari alkalmazásokig a berregő termékeink stabil működést és hosszú élettartamot biztosítanak.
A MEIDI-t választó ügyfelek professzionális műszaki támogatást, testreszabott terméklehetőségeket és megbízható ellátást kínálnak – akár szabványos katalógus-alkatrészre, akár egy adott rezonanciára, feszültségre és alapterületre tervezett csengőre van szüksége.
1. kérdés: Mi a fő különbség a passzív piezoelektromos hangjelző és az aktív hangjelző között?
V: A passzív piezoelektromos zümmernek külső meghajtó jelre (négyzethullám / PWM) van szüksége a hang létrehozásához, míg az aktív berregő belső oszcillátort tartalmaz, és automatikusan megszólal, ha egyenáramú tápellátást kap. A passzív típusok hangszínrugalmasságot kínálnak; az aktív típusokat egyszerűbb vezetni.
2. kérdés: Képes-e a passzív piezoelektromos berregő különböző hangokat produkálni?
V: Igen. Mivel a hangot a külső frekvenciajel állítja elő, a tervezők különböző hangokat, mintákat és akár dallamokat is programozhatnak – riasztás előtti csipogást, illetve folyamatos riasztási jajgatást – egyetlen komponensből.
3. kérdés: A passzív piezoelektromos hangjelzők alkalmasak akkumulátoros eszközökhöz?
V: Igen. Alacsony áramfelvételük (általában 5-10 mA) és kapacitív jellegük miatt kiválóan használhatók hordozható elektronikai eszközökhöz, okoseszközökhöz és energiatakarékos termékekhez.
4. kérdés: Szükségem van egy flyback diódára a passzív piezo hangjelzés meghajtásához?
V: Nem. A piezoelem kapacitív, nem induktív, így nem generál fordított EMF-csúcsot. Egy kis indikátor gyakran közvetlenül működtethető a mikrokontroller tűjéről; egy hangosabb riasztáshoz esetleg tranzisztor vagy meghajtó IC kell, de flyback dióda nem.
Q5: Milyen meghajtófeszültséget használjak?
V: Ez a kínálattól és az illesztőprogramtól függ. Gyakori választás a 3 V p-p (hordozható), 5 V p-p (fogyasztói/MCU) és 12 V p-p (ipari). Igazítsa a névleges rezonanciafrekvenciát, és tartsa be az alkatrész maximális Vp-p értékét, hogy elkerülje a kerámia károsodását.
6. kérdés: Biztosíthat-e a MEIDI testreszabott passzív piezoelektromos hangjelző megoldásokat?
V: Igen. A MEIDI különböző specifikációkat, meghajtófeszültségeket, rezonanciafrekvenciákat és lábnyomokat támogat, és az alkalmazásához illeszkedő hangjelzést tud kifejleszteni.
A passzív piezoelektromos hangjelző fontos szerepet játszik a modern elektronikai termékekben, mivel hatékony, rugalmas és megbízható hangvisszajelzést biztosít. Alacsony energiafogyasztása, kompakt felépítése és programozható hangzási képessége miatt a kedvenc választás mindenhol, ahol a személyre szabott hangzás számít. A Jiangsu Meidi Intelligent Technology Co., Ltd.-nél ezt a képességet 15 éves gyártási fegyelem és valódi, ellenőrizhető specifikációkkal támogatjuk.
Ha megbízható passzív piezoelektromos hangjelzőre van szüksége a következő projektjéhez,lépjen kapcsolatba velünkma. Mérnöki csapatunk segít a meghajtó feszültségének, rezonanciájának és lábnyomának a tervezéshez való igazításában – és ingyenes mintákat biztosít, így ellenőrizheti a teljesítményt, mielőtt elkötelezte magát.
