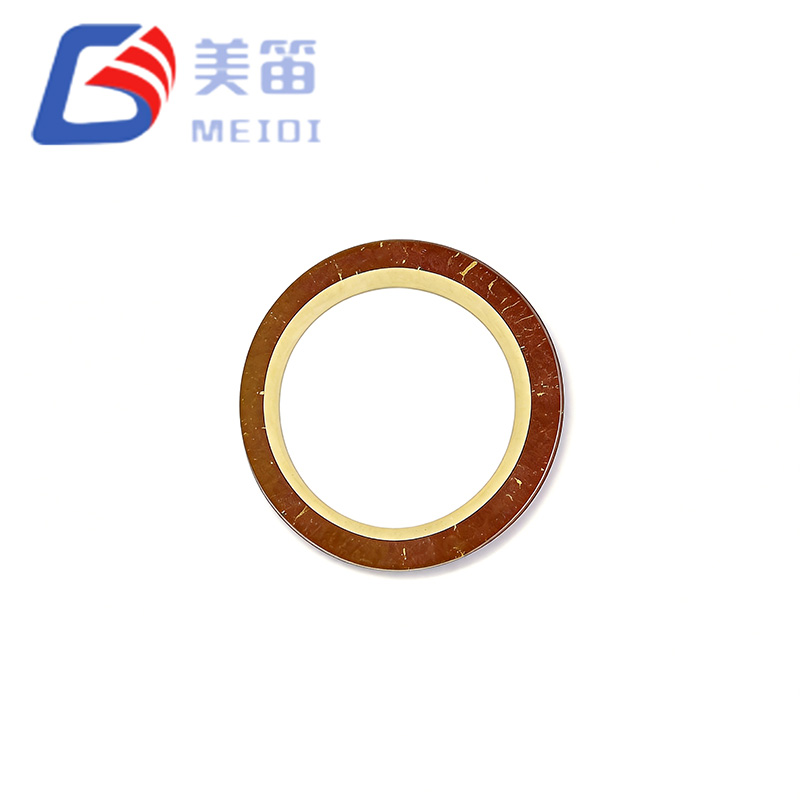

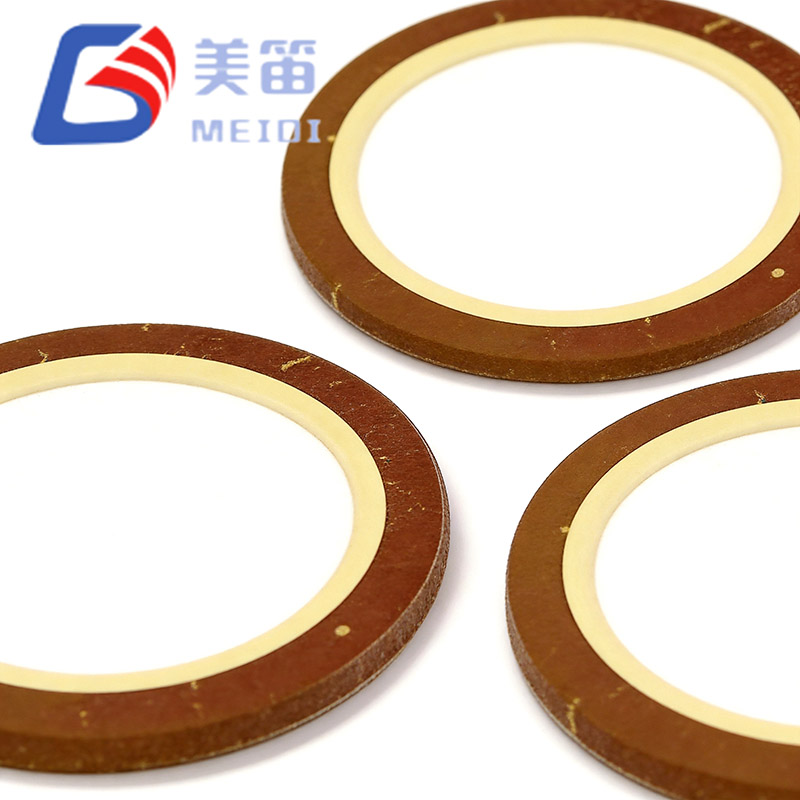

A 11 mm-es Piezo Ceramic Buzzer Element egy ultravékony piezoelektromos kerámia elem, amely sárgaréz hordozóra épül, és olyan akusztikus modulokhoz készült, ahol a rendelkezésre álló magasság rendkívül korlátozott. A 7,8 kHz-es rezonanciafrekvencia és a magas, 12 000 pF kapacitás lehetővé teszi, hogy tiszta figyelmeztető hangot adjon közvetlenül a 3,3 V-os mikrokontroller kimenetéről, míg a 0,18 mm-es profil lehetővé teszi a teljes akusztikai összeállításokat 1 mm vastagság alatt. A kompaktság, az elektromos hatékonyság és a mechanikai egyszerűség kombinációja praktikus választássá teszi az elemet hordható eszközök, hordozható orvosi műszerek és sűrű IoT érzékelőkártyák számára.
A 7,8 kHz-es rezonanciafrekvencia olyan tartományban helyezkedik el, amely könnyen érzékelhető, és kevésbé valószínű, hogy elfedje az alacsony frekvenciájú környezeti zajtól, ami hasznos beltéri fogyasztói és egészségügyi termékek esetében.
A mindössze 0,18 mm vastag kerámia- és hordozóköteg közvetlenül egy PCB-re vagy egy vékony fémmembránra ragasztható, így a teljes hangkeltő egység 1 mm alatt marad.
A 120 Hz-en mért 12000pF-os kapacitás nagy kapacitív terhelést mutat, amely csökkenti az adott hangnyomásszint eléréséhez szükséges feszültségingadozást, így a közvetlen 3,3 V-os PWM-meghajtás életképes.
A sárgaréz hordozó jó hővezető képességet biztosít, segít stabilizálni a rezonanciafrekvenciát folyamatos működés közben, és megbízható felületet kínál a forrasztáshoz vagy a vezetőképes epoxi rögzítéshez.
A ≤500Ω-os egyenértékű ellenállás korlátozza a mechanikai csillapítást, ami lehetővé teszi, hogy az LC rezonáns boost áramkörök magasabb Q-tényezőt érjenek el, és nagyobb akusztikus kimenetet generáljanak alacsony tápfeszültség mellett.
A -20°C és +70°C közötti üzemi hőmérséklet-tartomány lefedi a fogyasztói elektronikai cikkekre, orvosi eszközökre és ipari érzékelőkre jellemző környezeteket.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Modell | FT-11T-7.8A1 | — |
| Rezonancia frekvencia | 7,8 ± 1,0 kHz | Szabad levegő, 25 ℃ |
| Frekvencia tolerancia | ±12,8 % | Tétel konzisztencia |
| Szabad kapacitás | 12000 ± 30% pF | 120 Hz-en, 1 Vrms, 25 ℃ |
| Egyenértékű ellenállás | ≤ 500 Ω | Rezonancia frekvencián |
| Dielektromos veszteség (tanδ) | ≤ 5 % | 120 Hz-en, 1 Vrms |
| Szubsztrát anyag | Sárgaréz | — |

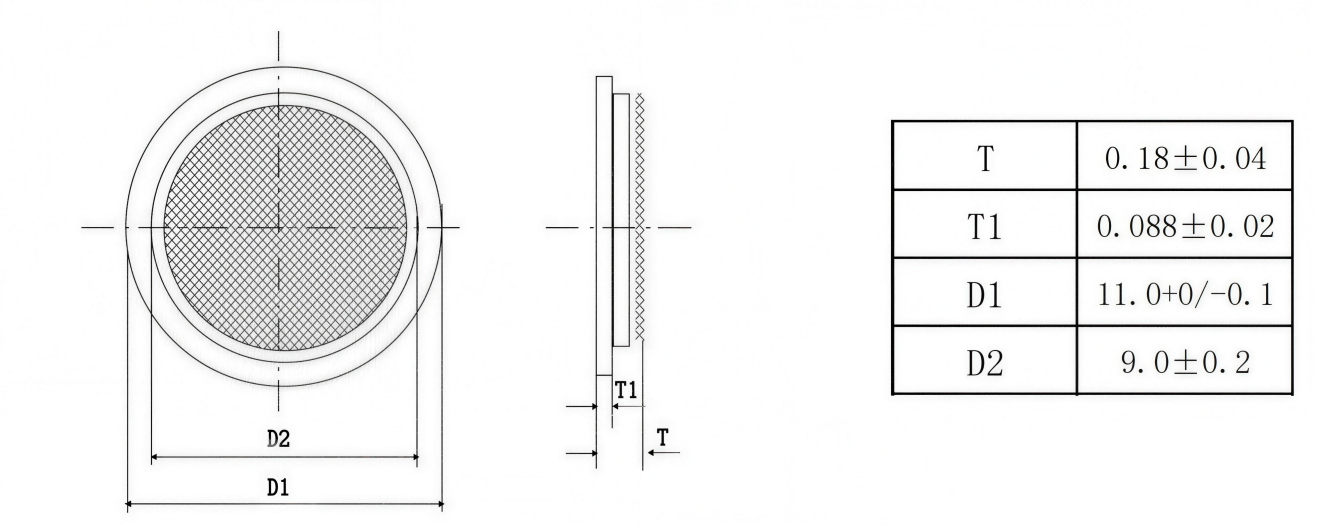

| Kerámia tárcsa átmérője (D1) | 11,0 +0 / -0,1 mm | — |
| Aktív elektródátmérő (D2) | 9,0 ± 0,2 mm | — |
| Teljes vastagság (T) | 0,18 ± 0,04 mm | Kerámia + hordozó |
| Kerámia vastagság (T1) | 0,088 ± 0,02 mm | PZT réteg |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Elektróda anyaga | Ezüst (standard) | Kiégetett ezüst paszta |
| Szigetelési ellenállás | ≥ 100 MΩ (tipikus) | 100 VDC, 25 ℃ |
| Tervezési cél | FT-11T-7.8A1 Előny |
| Abszolút minimális modulmagasság | A 0,18 mm-es kerámia- és hordozóköteg lehetővé teszi, hogy a teljes akusztikai egység elférjen egy 1 mm-es burkolatban. |
| Alacsony feszültségű akkumulátoros működés | A nagy, 12000pF-os kapacitás azt jelenti, hogy egy 3,3 V-os MCU gyakran használható hangszintre tudja meghajtani az elemet induktor-fokozó fokozat nélkül. |
| Hőstabilitás zárt házakban | A sárgaréz hatékonyan szétteríti azt a kevés hőt, amelyik keletkezik, így a rezonanciafrekvencia stabil marad a hosszabb aktiválás során. |
| Hatékony rezonáns áramkör kialakítás | A ≤500Ω egyenértékű ellenállás alacsonyan tartja a csillapítást, így az LC tartály minimális veszteséggel képes megsokszorozni a meghajtó feszültségét. |
| Világos figyelmeztetés csendes beltéri helyeken | A 7,8 kHz elég magas ahhoz, hogy elkerülje a HVAC és a ventilátor zaját, ugyanakkor elég alacsony ahhoz, hogy könnyen hallható és megtalálható legyen. |
| Költséghatékony nagy volumenű integráció | Csupasz elemként kiküszöböli a csomagolt hangjelző házát és kivezetéseit, csökkentve az alkatrészköltséget és az összeszerelési lépéseket. |
Intelligens hordható eszközök, beleértve a fitneszkövetőket és az okosórákat, ahol a 0,18 mm-es profil segít megőrizni a termék vékony teljes vastagságát, miközben egyértelmű értesítési hangokat ad.
Hordozható orvosi diagnosztikai eszközök, például glükózmérők, pulzoximéterek és digitális hőmérők, amelyek előnye az egyszerű, alacsony feszültségű hangjelző, amely nem növeli a tömeget.
IoT érzékelő csomópontok, az ajtó/ablak érzékelőktől a vízszivárgás érzékelőkig, ahol az elem közvetlenül egy 3,3 V-os MCU-val vezérelhető, és a hangjelzés elég jól megkülönböztethető ahhoz, hogy otthoni környezetben is észrevehető legyen.
Ipari közelségérzékelők és kis automatizálási panelek, amelyekhez kompakt akusztikus visszacsatoló elemre van szükség, amely kompatibilis a szabványos SMD-vel és az átmenő lyukak összeszerelési folyamataival.
Fogyasztói készülékek vezérlőkártyái olyan termékekben, mint a mikrohullámú sütők, mosógépek és indukciós főzőlapok, ahol a csupasz elem költséghatékonyan integrálható a meglévő PCB-be.
Játék és újszerű elektronika, amely egyszerű, olcsó hangjelzőt igényel az interaktív visszajelzésekhez, zenei hangokhoz vagy figyelmeztető hangokhoz.
A MEIDI Intelligent Technology több mint egy évtizede gyárt piezoelektromos kerámia elemeket. A cég teljesen integrált létesítménye Jiangsuban, Kínában, a kerámiapor-előkészítéstől és a szalagöntéstől az elektródák égetéséig, a polarizációig és a végső elektromos tesztelésig minden szakaszt lefed. Az ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszer szerint működő MEIDI biztosítja, hogy minden egyes gyártási tétel nyomon követhető és következetes legyen.
A 11 mm-es piezo kerámia hangjelző elem átfogó gyártási teszteken megy keresztül. Minden egység rezonanciafrekvenciáját egy szabadlevegő-impedanciaanalizátorban mérik, szigorúan betartva a 7,8±1,0 kHz-es ablakot. A kapacitást 120 Hz-en és 1 Vrms-en ellenőrizzük, az egyenértékű ellenállást ≤500 Ω-nál, és a dielektromos veszteséget ≤5%-ra árnyékoljuk. A méretvizsgálatok megerősítik a kerámia átmérőjét, az elektróda átmérőjét és a teljes vastagságot. A 48 órás, +70°C-on végzett termikus öregítési lépés igazolja a polarizációs stabilitást, míg a forraszthatóságot a J-STD-002 szerint tesztelik. A szubsztrátum szélére maratott tételkód összekapcsolja az egyes alkatrészeket a gyártási tétellel és a teljes vizsgálati feljegyzésekkel, amelyeket tíz évig őriznek meg.
1. Milyen rögzítési mód javasolt az FT-11T-7.8A1-hez?
A vezetőképes ezüst epoxi a legáltalánosabb választás az állandó PCB rögzítéshez, mert elkerüli a forrasztás által a vékony kerámiarétegre ható hőterhelést. Ha a forrasztási csatlakozást részesíti előnyben, a hőt csak a sárgaréz alapfelület szélére szabad alkalmazni, a csúcs hőmérsékletét legfeljebb három másodpercig 280 °C alatt tartva. A rugóérintkezős visszatartást akkor is használják, ha az elemet terepen cserélni kell.
2. Miben hasonlít a 7,8 kHz-es hang az alacsonyabb frekvenciájú hangjelzésekhez?
7,8 kHz-en a hullámhossz elég rövid ahhoz, hogy nagyon kis üregekből is hatékonyan működjön, de a frekvencia még mindig jóval az ultrahang tartománya alatt van, ahol az irányítottság szélsőségessé válik, és az érzékelés csökken. A gyakorlatban a hang jól hallható egy tipikus helyiségben, és nem téveszthető össze könnyen a ventilátorok vagy motorok mechanikus zümmögésével.
3. Folyamatosan futtatható az FT-11T-7.8A1?
Igen, a folyamatos működés a teljes -20°C és +70°C közötti tartományban lehetséges. Közvetlenül egy 3,3 V-os GPIO-ról hajtva, LC boost nélkül, az önmelegedés elhanyagolható. A rezonáns erősítéssel elért magasabb hajtási feszültségeknél a sárgaréz szubsztrátum elég hatékonyan disszipálja a hőt ahhoz, hogy megakadályozza a frekvencia eltolódását nyitott vagy szellőző házakban. Zárt kiviteleknél célszerű lehet csökkentett munkaciklus vagy alacsonyabb meghajtófeszültség; A MEIDI élettartam-adatokat tud szolgáltatni meghatározott működési feltételekhez.
4. Rendelkezésre állnak-e egyedi elektródaminták vagy hordozóanyagok?
Igen. Míg a szabványos konfiguráció teljes felületű ezüst elektródát használ sárgaréz korongon, a MEIDI szegmentált elektródamintákat, alternatív átmérőket, nikkel vagy arany elektróda bevonatokat kínál a jobb korrózióállóság érdekében, valamint rozsdamentes acélból vagy foszforbronzból készült hordozókat. Az egyedi megrendelések műszaki felülvizsgálat, minimális mennyiség és meghosszabbított átfutási idők tárgyát képezik.
5. Hogyan hat a kapacitástűrés az LC rezonáns boost áramkörre?
A névleges 12000pF kapacitás 120Hz-en van megadva; 7,8 kHz-en az effektív kapacitás kissé csökken. A praktikus LC boost kialakításhoz általában egy 4,7 mH és 10 mH közötti induktort és egy kis párhuzamos kondenzátort használnak a ±30%-os tolerancia kielégítésére. A MEIDI biztosítja az egyes mintaegységek tényleges mért kapacitását, lehetővé téve a tervezők számára, hogy pontos induktorértéket válasszanak prototípusukhoz.
A nyomtatott áramköri lap elrendezéséhez, az akusztikus üreg tervezési javaslataihoz, az LC boost áramkör számításaihoz, az egyedi elektródaspecifikációkhoz vagy a térfogatárazáshoz küldje el igényeit a kapcsolatfelvételi űrlapon keresztül. A MEIDI-alkalmazások tervezése általában egy munkanapon belül válaszol dokumentációval, szimulációs modellekkel és mintaegységekkel, amelyeket egyedi tesztadatok kísérnek.
