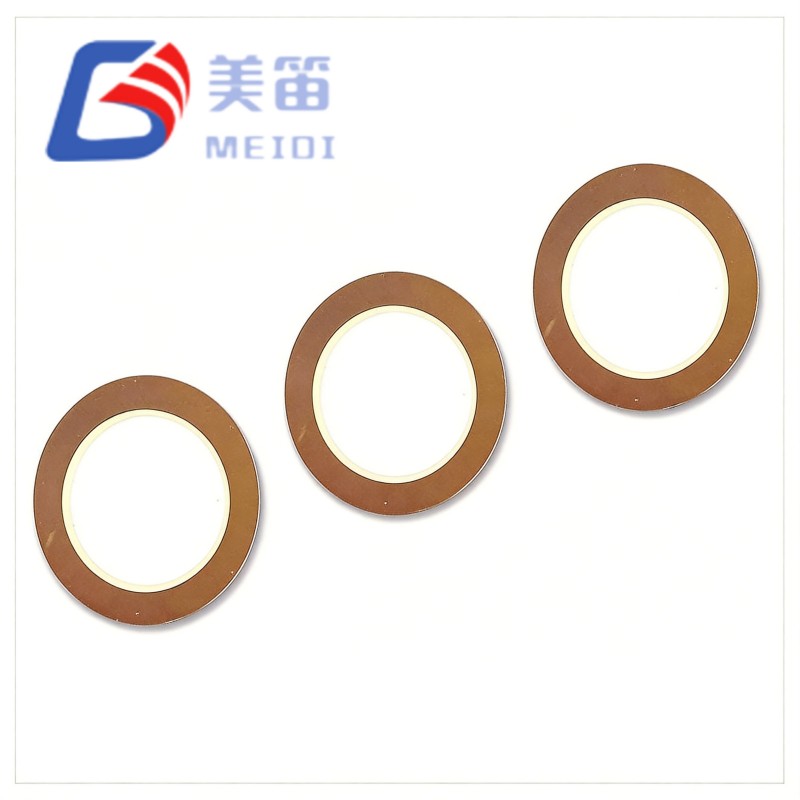

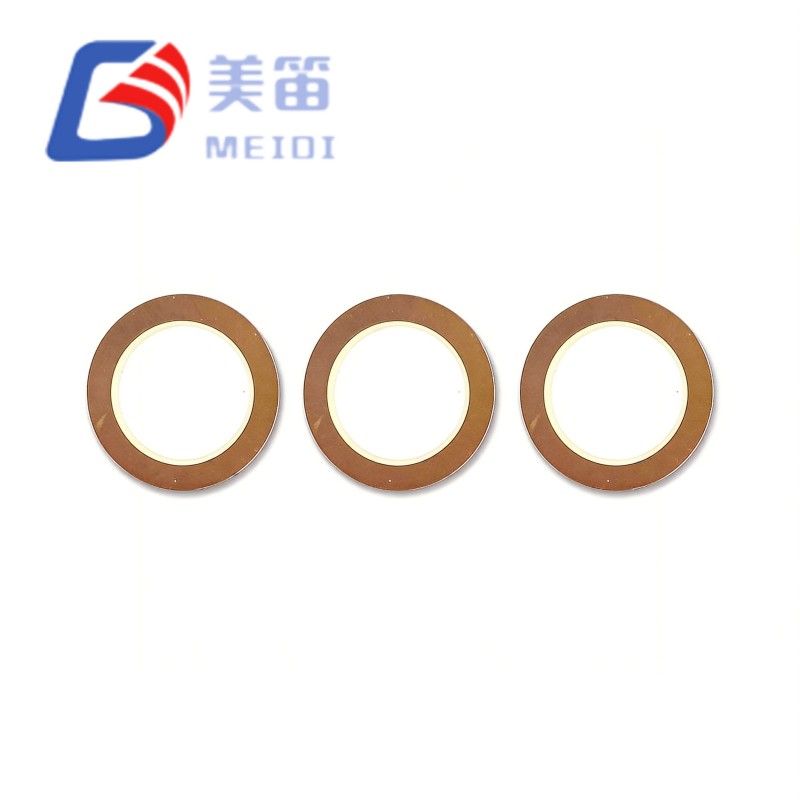

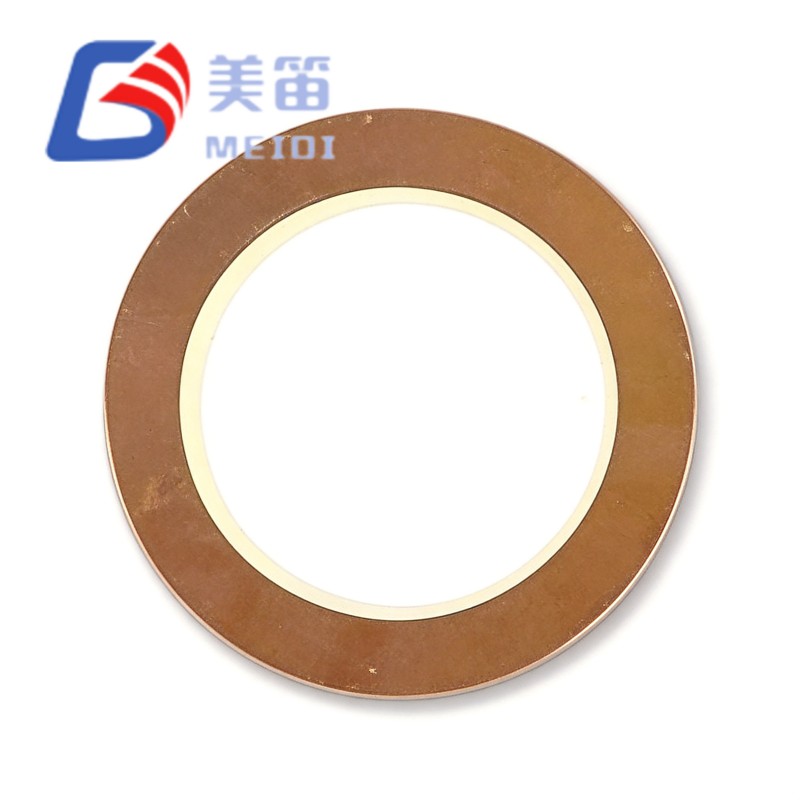

A 11 mm-es Brass Piezo Ceramic Element egy sárgaréz szubsztrátból készült, 9,0 kHz-re hangolt piezoelektromos elem, amelyet olyan beágyazott akusztikus modulokhoz terveztek, amelyek magasabb hangszínt és élesebb figyelmeztető hangot biztosítanak. 11,0 mm átmérője és 0,18 mm vastagsága megegyezik a 7,8 kHz-es FT-11T változat mechanikai lábnyomával, így egyetlen PCB elrendezés és házüreg mindkét frekvenciát támogatja. Az 12000pF kapacitás és az ≤500Ω ekvivalens ellenállás lehetővé teszi az elem hatékony meghajtását alacsony feszültségű tápról, akár közvetlenül egy 3,3V-os MCU érintkezőről, akár egy egyszerű LC boost áramkörön keresztül.
A rezonanciafrekvencia 9,0 kHz-re van beállítva, ±11,1%-os kötegeltérés mellett, ami érzékelhetően élesebb és sürgősebb hangot biztosít, mint az alacsonyabb frekvenciájú alternatívák, ami elősegítheti a riasztások megkülönböztetését a többhangú rendszerekben.
A 11,0 mm-es átmérő és a 0,18 mm-es teljes vastagság mechanikusan cserélhetővé teszi ezt az elemet az FT-11T-7,8A1-gyel, lehetővé téve az A/B frekvencia kiértékelését a PCB földrajzának vagy burkolatának módosítása nélkül.
A 120 Hz-es 12 000 pF névleges kapacitás nagy kapacitív terhelést biztosít, amely csökkenti a meghajtó feszültségigényét, így a közvetlen 3,3 V-os MCU PWM megvalósítható helyszűke akkumulátoros modulokban.
A 7,8 kHz-es modellnél használt 9,0 mm-ről lecsökkentett 8,0 mm-es aktív elektróda átmérője koncentrálja az elektromos mezőt, hogy javítsa az elektromechanikus csatolást a nagyobb rezonancián.
Az égetett ezüstelektródával ellátott sárgaréz hordozó ugyanazt a hővezető képességet és forraszthatósági szabványt tartja fenn, mint az FT-11T sorozat többi része, így biztosítva a kiszámítható összeszerelési viselkedést.
A ≤500Ω-os egyenértékű ellenállás támogatja a nagy Q-értékű LC rezonancia-fokozó áramköröket, lehetővé téve a 75 dB feletti hangnyomásszint elérését minimális meghajtóteljesítmény mellett.

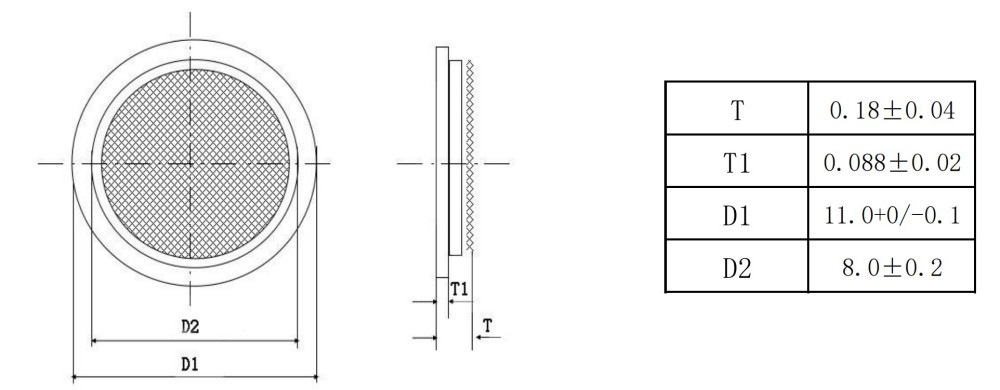

| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Modell | FT-11T-9.0A1 | — |
| Rezonancia frekvencia | 9,0 ± 1,0 kHz | Szabad levegő, 25 ℃ |
| Frekvencia tolerancia | ±11,1 % | Tétel konzisztencia |
| Szabad kapacitás | 12000 ± 30% pF | 120 Hz-en, 1 Vrms, 25 ℃ |
| Egyenértékű ellenállás | ≤ 500 Ω | Rezonancia frekvencián |
| Dielektromos veszteség (tanδ) | ≤ 5 % | 120 Hz-en, 1 Vrms |
| Szubsztrát anyag | Sárgaréz | — |
| Kerámia tárcsa átmérője (D1) | 11,0 +0 / -0,1 mm | — |
| Aktív elektródátmérő (D2) | 8,0 ± 0,2 mm | — |
| Teljes vastagság (T) | 0,18 ± 0,04 mm | Kerámia + hordozó |
| Kerámia vastagság (T1) | 0,088 ± 0,02 mm | PZT réteg |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Elektróda anyaga | Ezüst (standard) | Kiégetett ezüst paszta |
| Szigetelési ellenállás | ≥ 100 MΩ (tipikus) | 100 VDC, 25 ℃ |
Többhangos hordható eszközök, például fitneszkövetők és okosórák, ahol a 9,0 kHz-es hang különálló, magas frekvenciájú riasztásként szolgál az elsőbbségi értesítésekre az alacsonyabb frekvenciájú berregő mellett.
Hordozható orvosi diagnosztikai műszerek, amelyek előnyt élveznek a tónushierarchiából, 9,0 kHz-et használnak a kritikus riasztásokhoz és 7,8 kHz-et az információs jelekhez ugyanazon a PCB-n.
Nagy sűrűségű IoT érzékelő csomópontok, beleértve az ajtó/ablak érzékelőket és a vízszivárgás érzékelőket, ahol a 9,0 kHz-es alap segít csökkenteni a 2,4 GHz-es vezeték nélküli harmonikusok akusztikus interferenciáját.
Ipari HMI érintőpanelek, amelyek kettős frekvenciát alkalmaznak a kezelői visszajelzésekhez, például egy 7,8 kHz-es megerősítő hangjelzést és egy 9,0 kHz-es hibariasztást, amely azonos mechanikai lábnyomokból származik.
Fogyasztói készülékek vezérlőtáblái mikrohullámú sütőkben, mosógépekben és hűtőszekrényekben, ahol a magasabb hangmagasság hatékonyabban hatol át a konyhai környezeti zajon.
Oktatási és játékelektronika, amely egyszerű, magas hangszínt igényel a zenei kulcsválaszokhoz vagy az interaktív tanulási visszajelzésekhez.
| Tervezési cél | FT-11T-9.0A1 Előny |
| Adjon hozzá egy második hangot mechanikus újratervezés nélkül | Az elem megosztja a 11,0 × 0,18 mm-es burkát a 7,8 kHz-es változattal, így ugyanaz a szárazföldi minta és üreg használható bármelyik frekvenciához. |
| Élesebb, sürgősebb észlelési minőséget érhet el | A 9,0 kHz-es rezonancia élesebb hangot ad, amely könnyen megkülönböztethető az alacsonyabb frekvenciájú zümmögéstől, így alkalmas hiba- és prioritási riasztásokra. |
| Csökkentse az RF-rendszerek elektromágneses interferenciáját | Az alap és annak alacsony rendű harmonikusai jóval a tipikus ISM sávok alatt vannak; A tényleges EMC-teljesítmény a meghajtó áramköri elrendezésétől függ, de a frekvenciaválasztás eleve jóindulatú. |
| Hatékony csatolás fenntartása nagyobb rezonancián | A 8,0 mm-es aktív elektróda a 9,0 kHz-es üzemmódra van optimalizálva, koncentrálva az elektromos mezőt, hogy a csatolási együttható a megnövelt frekvencia ellenére is magas maradjon. |
| Egyszerűsítse a kétfrekvenciás anyagjegyzék-kezelést | Mind a 7,8 kHz-es, mind a 9,0 kHz-es modellek ugyanazokkal a kapacitás- és ellenállás-specifikációkkal rendelkeznek, lehetővé téve egyetlen LC boost induktor érték használatát kisebb hangolási beállításokkal. |
| Rendkívül vékony szerelvényekbe illeszkedik | A 0,18 mm-es profil 0,5 mm-es sárgaréz hordozóval kombinálva lehetővé teszi, hogy a teljes akusztikus köteg 1 mm alatt maradjon. |
A MEIDI Intelligent Technology 2011 óta gyárt piezoelektromos kerámia alkatrészeket. A vállalat vertikálisan integrált létesítményt üzemeltet Jiangsuban, Kínában, ahol a kerámiapor-feldolgozás, a szalagöntés, az elektróda-szitanyomás, a magas hőmérsékletű szinterezés és a polarizáció mind házon belül történik. Ez az integráció az ISO9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszerrel párosulva biztosítja az ismételhető elektromos jellemzőket és a tételek teljes nyomon követhetőségét minden szállított elem esetében.
A 11 mm-es sárgaréz piezo kerámia elemet ugyanazon a gyártási platformon gyártják, mint az FT-11T-7.8A1-et, a 9,0 kHz-es célhoz szabott statisztikai folyamatvezérléssel. Minden gyártási tételt 100%-os rezonancia-frekvencia-tesztnek vetnek alá egy szabadlevegő-impedancia-analizátorban, és a 9,0±1,0 kHz-es ablakon kívülre eső egységeket elutasítják. A kapacitást 120 Hz-en és 1 Vrms-en árnyékolják, az ekvivalens ellenállást ≤500 Ω-nál igazolják, és a dielektromos veszteséget 5% alatt tartják. A méretellenőrzés kiterjed a kerámia átmérőjére, az elektróda átmérőjére és a teljes vastagságra. A +70°C-on 48 órás hőöregítés megerősíti a polarizációs stabilitást, a forraszthatóság pedig a J-STD-002 szerint igazolt. A szubsztrátum szélére maratott tételkód összekapcsolja az egyes egységeket a préselési tétellel, a szinterezési profillal és a vizsgálati jegyzőkönyvekkel, amelyeket tíz évig archiválunk.
1. Bedobhatom az FT‑11T‑9.0A1-et közvetlenül a 7,8 kHz-es verzióhoz tervezett kártyába?
Mechanikailag igen. Mindkét elem azonos 11,0 mm átmérőjű és 0,18 mm vastagságú, így nincs szükség PCB-re vagy házcserére. Elektromosan a meghajtó áramkört újra kell hangolni. Ha a meglévő kialakítása 6,8 mH-s, 7,8 kHz-re optimalizált induktort használ, a 4,7 mH-hoz közelebbi érték jobban megfelel a 9,0 kHz-es rezonanciának; alternatív megoldásként a párhuzamos hangoló kondenzátor 330pF-ről 220pF-ra csökkenthető. Újrahangolás nélkül a hangnyomásszint 8-12 dB-lel csökkenhet.
2. Miért kisebb az aktív elektróda, mint a 7,8 kHz-es modellen?
A 8,0 mm-es elektróda (az FT-11T-7,8A1 9,0 mm-esével összehasonlítva) optimalizálja az elektromechanikus csatolást a nagyobb rezonancia érdekében. A kerámiatérfogathoz képest kisebb elektródafelület javítja az elektromos tér egyenletességét és csökkenti a radiális módú interferenciát, segítve az elemet, hogy a magasabb frekvencia ellenére is hasonló akusztikus kimenetet biztosítson.
3. A 9,0 kHz-en történő működés okoz EMC-problémákat a vezeték nélküli IoT-eszközök számára?
Az alap- és alacsonyrendű harmonikusok messze a közös RF sávok alatt vannak, így maga a frekvencia nem közvetlen interferenciaforrás. A négyszöghullámú PWM-meghajtók gyors kapcsolási élei azonban szélessávú zajt generálhatnak. A szabványos EMC gyakorlatok, például kerámia leválasztó kondenzátor elhelyezése az elemen, és soros ellenállás hozzáadása a meghajtó kimenetéhez az élek lassítása érdekében ajánlott. A meghajtó áramkör körüli közeli terepi szonda pásztázása az előzetes megfelelőségi tesztelés során körültekintő lépés az FCC- vagy CE-tanúsítvány megszerzéséhez.
4. Hogyan viszonyul szubjektíven a 9,0 kHz-es hang a 7,8 kHz-hez?
Az észlelt hangerő különbsége minimális. A 9,0 kHz-es hangot általában élesebbnek és figyelemfelkeltőnek mondják, ami hasznos lehet riasztásoknál, míg a 7,8 kHz-es hang valamivel lágyabb és kevésbé tolakodó. Az alacsony frekvenciájú zaj által dominált környezetben a 9,0 kHz valamivel jobb hallhatóságot kínálhat.
5. Alkalmas ez az elem dallamok vagy több frekvencia lejátszására?
A 11 mm-es sárgaréz piezo kerámia elem egy keskeny sávú rezonancia eszköz, és teljesítménye jelentősen csökken, ha rezonanciát hajtanak végre. Egy 9,0 kHz-es vivő be- és kikapcsolásával egyszerű sípolási minták elérhetők, de egy sor hangjegy generálása egyenletes hangerővel nem praktikus. Dallamos alkalmazásokhoz jobb választás lenne egy szélesebb frekvenciaátvitelű piezoelektromos hangsugárzó vagy egy miniatűr dinamikus hangszóró.
A nyomtatott áramköri lapok integrálására vonatkozó útmutatás, üregtervezési javaslatok, 9,0 kHz-es LC boost áramkör hangolás, kétfrekvenciás bevezetési tanácsok vagy mennyiségi árazás érdekében küldje el igényeit a kapcsolatfelvételi űrlapon. A MEIDI alkalmazások tervezése jellemzően egy munkanapon belül válaszol műszaki dokumentációval, szimulációs modellekkel és mintaértékelő egységekkel, amelyekhez egyedi tesztadatokat is mellékelnek.
