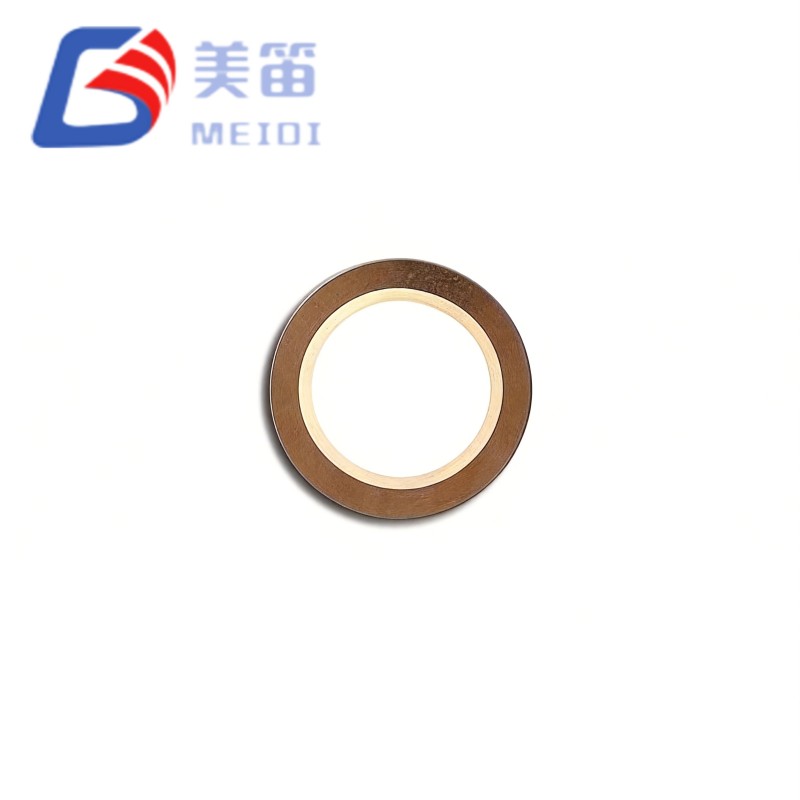

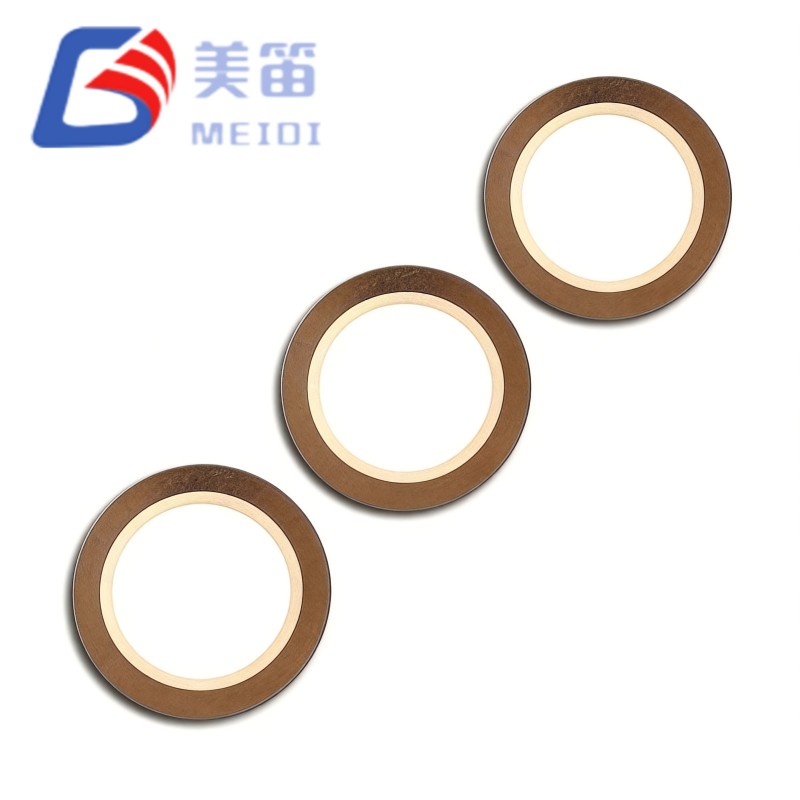

A 12,5 mm-es Piezo Ceramic Buzzer Element egy sárgaréz szubsztrát piezoelektromos kerámia elem, 12,5 mm aktív átmérővel, olyan beágyazott akusztikus modulokhoz tervezve, amelyek korlátozott üregtérfogatból nagyobb hangnyomást igényelnek. 7,8 kHz-es rezonanciafrekvenciáját szűk ±0,8 kHz-es tűréshatáron tartják, az 12000 pF-os kapacitás pedig lehetővé teszi, hogy közvetlenül 3,3 V-os mikrokontroller lábakról vagy egyszerű LC boost áramkörökről hajtsák meg. Az elem ugyanarra a gyártási platformra épül, mint a MEIDI FT-11T sorozata, így az elektromos interfész átdolgozása nélkül egyszerű frissítési utat kínál a megnövelt akusztikus teljesítményt igénylő tervekhez.
A 12,5 mm-es aktív kerámia átmérő 29%-kal nagyobb sugárzási területet biztosít a 11,0 mm-es FT-11T családhoz képest, ami hozzájárul a nagyobb elmozduláshoz és a kis méretű házak jobb alacsony frekvenciájú válaszához.
A rezonanciafrekvencia 7,8 kHz-en van megadva, ±10,3%-os tűréshatárral, ami szűkebb, mint az FT-11T-7,8A1-re jellemző ±12,8%-os ablak, ami segít a konzisztens hangkarakter fenntartásában a gyártási tételekben.
A 120 Hz-es 12000pF névleges kapacitás nagy kapacitív terhelést jelent, amely jól illeszkedik a 3,3 V-os MCU GPIO vonalak kisfeszültségű meghajtásához akkumulátoros beágyazott modulokban.
Az ekvivalens ellenállás ≤300Ω-nál van megadva, ami 40%-kal alacsonyabb, mint az FT-11T sorozat ≤500Ω-nál, lehetővé téve a magasabb Q rezonancia-erősítés topológiáit nagyobb feszültségszorzás mellett.
A teljes vastagság 0,19 mm, így az alkatrész 0,2 mm alatti profilon belül marad, ami lehetővé teszi az ultravékony akusztikus szerelvényekbe való integrálást.
Az égetett ezüst elektródával ellátott sárgaréz hordozó ugyanazt az anyagkészletet követi, amelyet az FT sorozatban használtak, biztosítva a kiszámítható termikus viselkedést és forraszthatóságot.
A megnövelt 12,5 mm-es kerámia tárcsa növeli az aktív transzdukciós területet; az akusztikai javulás mértéke az üreg kialakításától, a membránterheléstől és a meghajtó áramkörtől függ, de a többletterület a kompakt moduloknál mérhető előnyt jelent.
A kötegenkénti frekvenciaváltozás ±0,8 kHz-re korlátozódik, ami támogatja a többelemes tömböket és a fogyasztói termékcsaládokat, ahol fontos az egységes hangminőség.
A ≤300Ω-os ekvivalens ellenállás csökkenti a mechanikai csillapítási veszteségeket, lehetővé téve a rezonáns boost áramkörök számára, hogy magasabb Q-tényezőt és nagyobb feszültségnyereséget érjenek el ugyanabból a táplálásból.
12000pF-nél a kapacitás megegyezik az FT-11T-7.8A1 kapacitásával, így ugyanaz a meghajtó áramköri topológia újrafelhasználható a nagyobb átmérőjű elemre való áttéréskor.
A 0,19 mm-es teljes vastagság, amely egy 0,09 mm-es PZT rétegből áll egy sárgaréz membránon, lehetővé teszi az 1 mm-es alatti akusztikus modulok egymásra helyezését és közvetlen PCB-kötést.
A 9,5 mm-es aktív elektróda átmérője arányosan van skálázva az FT-11T-7,8A1 9,0 mm-es elektródájához képest, fenntartva az optimális elektromos téreloszlást a 7,8 kHz-es rezonanciához.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Modell | FT-12.5T-7.8A1 | — |
| Rezonancia frekvencia | 7,8 ± 0,8 kHz | Szabad levegő, 25 ℃ |
| Frekvencia tolerancia | ±10,3 % | Tétel konzisztencia |
| Szabad kapacitás | 12000 ± 30% pF | 120 Hz-en, 1 Vrms, 25 ℃ |
| Egyenértékű ellenállás | ≤ 300 Ω | Rezonancia frekvencián |
| Dielektromos veszteség (tanδ) | ≤ 5 % | 120 Hz-en, 1 Vrms |
| Szubsztrát anyag | Sárgaréz | — |

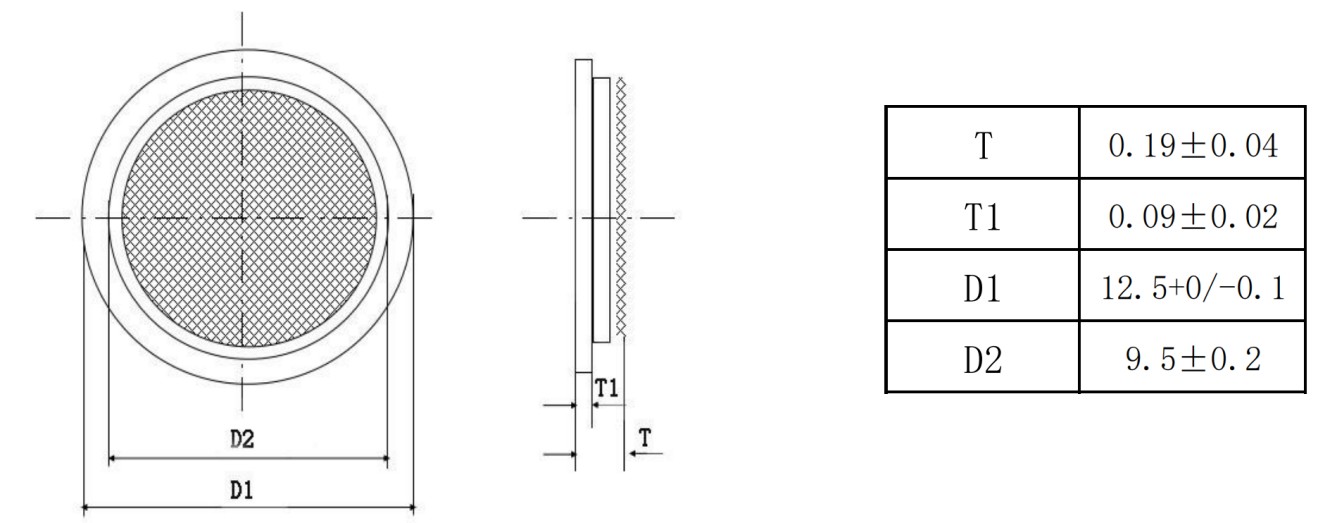

| Kerámia tárcsa átmérője (D1) | 12,5 +0 / -0,1 mm | — |
| Aktív elektródátmérő (D2) | 9,5 ± 0,2 mm | — |
| Teljes vastagság (T) | 0,19 ± 0,04 mm | Kerámia + hordozó |
| Kerámia vastagság (T1) | 0,09 ± 0,02 mm | PZT réteg |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Elektróda anyaga | Ezüst (standard) | Kiégetett ezüst paszta |
| Szigetelési ellenállás | ≥ 100 MΩ (tipikus) | 100 VDC, 25 ℃ |
Az intelligens otthoni eszközök, például a videó csengő, az intelligens hangszórók és a termosztátok a nagyobb sugárzási terület előnyeit élvezik, ami teltebb hangot ad az ezekre a termékekre jellemző kompakt belső üregekből.
Az orvosi berendezések akusztikus moduljai, beleértve az infúziós pumpákat, a betegmonitorokat és a dializáló gépeket, a szűk frekvencia tűrésre támaszkodnak, hogy egységes figyelmeztető hangot adnak ki az összes gyártott egységen.
Az ipari érzékelőpanelek és a HMI-terminálok alacsonyabb egyenértékű ellenállást használhatnak, hogy magasabb hangnyomást érjenek el a meglévő 24 V-os vezérlőáramkör-meghajtóktól anélkül, hogy megváltoztatnák a hajtásfokozat összetevőit.
Az autók belső elektronikája, mint például a biztonsági öv emlékeztetők és az elektromos járművek töltésjelzői, a megnövelt membránfelületnek köszönhetően kisebb üregtérfogatból is kielégítik a szükséges zajszintet.
A fogyasztói készülékek, például a mosógépek és a hűtőszekrények ugyanazt az akusztikus kimenetet érhetik el alacsonyabb meghajtófeszültség mellett, ami csökkentheti az anyagköltséget.
A többelemes akusztikus tömbök és a szinkronizált értesítési rendszerek a szűk frekvenciaelosztás előnyeit élvezik, ami minimálisra csökkenti az érzékelhető verést és a hangszín inkonzisztenciát a szomszédos egységek között.
| Követelmény | FT-12.5T-7.8A1 attribútum |
| Megnövekedett SPL ugyanazon meghajtó feszültségtől | A 12,5 mm-es átmérő nagyobb átviteli területet biztosít, amely több decibellel megemelheti a hangnyomást, mint egy 11,0 mm-es elem egy egyenértékű üregben. |
| Egyenletes hangminőség a gyártás során | A ±10,3%-os frekvencia tolerancia csökkenti az egységenkénti ingadozást, és támogatja a márkakövetelményeket az egységes termékhangzás érdekében. |
| Hatékony rezonancianövelés | A ≤300Ω ekvivalens ellenállás lehetővé teszi, hogy az LC boost áramkörök magasabb szorzótényezőt érjenek el, így több akusztikus teljesítményt vonnak ki az alacsony feszültségű sínből. |
| Egyszerű platform migráció | Az 12000pF-es kapacitás és a 7,8kHz-es rezonancia megfelel az FT-11T-7,8A1-nek, így csak a NYÁK földi mintázatát kell nagyítani a 12,5 mm-es átmérőhöz. |
| Gazdagabb alacsony frekvenciájú karakter | A nagyobb kerámia lemez egységnyi területre eső csökkentett merevsége javítja a szubrezonáns elmozdulást, ami észrevehetően teltebb tónust eredményez a kis házakban. |
| Hőleadás zárt kamrákban | A 12,5 mm-es sárgaréz hordozó nagyobb termikus interfészt biztosít, segítve a rezonanciafrekvencia stabilizálását folyamatos működés közben. |
A 12,5 mm-es piezo kerámia hangjelző elem 12 000 pF kapacitív terhelést mutat 300 Ω vagy annál kisebb soros ellenállással a rezonancia során. Ez a kombináció támogatja a rezonáns boost topológiákat, ahol az induktivitás párhuzamosan van elhelyezve az elemmel, és így magas Q tartályt képez. Mivel az ellenállás kisebb, mint az FT-11T sorozaté, az elérhető Q-tényező és a feszültségerősítés magasabb; ugyanakkor a keringő áram is növekszik, ezért az induktort ennek megfelelően kell besorolni. A MEIDI alkalmazásmérnökei referenciaterveket és komponens-ajánlatokat tudnak adni meghatározott feszültség- és akusztikus célokhoz.
A MEIDI Intelligent Technology több mint egy évtizede gyárt piezoelektromos kerámia elemeket. A vállalat vertikálisan integrált létesítménye a kínai Jiangsuban a kerámiapor-előkészítéssel, a szalagöntéssel, az ezüstelektródák szitanyomásával, a magas hőmérsékletű szintereléssel, a polarizációval és a végső elektromos teszteléssel foglalkozik. Az ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer és egy dedikált megbízhatósági laboratórium támogatja minden tétel konzisztenciáját és nyomon követhetőségét.
A 12,5 mm-es piezo kerámia zümmögő elem továbbfejlesztett folyamatvezérléssel készült, hogy fenntartsa a szűk frekvencia tűrést és az alacsony egyenértékű ellenállást a nagyobb átmérőben. Minden egyes gyártási tétel 100%-os rezonanciafrekvencia mérésen esik át egy szabadlevegő-impedancia-analizátorban, a 7,8±0,8 kHz-es ablakon kívülre eső egységeket elutasítjuk. Az ekvivalens ellenállást ≤300Ω-nál szűrjük az elektródafedési hibák vagy a hiányos polarizáció azonosítására. A kapacitást 120 Hz-en és 1 Vrms-en ellenőrzik, hogy megerősítsék az 12000pF névleges értéket ±30%-on belül, és ellenőrizzük a dielektromos veszteséget, hogy a tanδ 5% alatt maradjon. A méretellenőrzés kiterjed a kerámia átmérőjére, az elektróda átmérőjére és a teljes vastagságra a specifikációnak megfelelően. A hőöregedési teszteket és a forraszthatósági vizsgálatokat minta alapján végzik el. A hordozó szélére maratott tételkód teljes nyomon követhetőséget biztosít a préselési tételig, a szinterezési profilig és az egyedi vizsgálati jegyzőkönyvig, amelyet tíz évig megőriznek.
1. Milyen teljesítménynövekedésre számíthatok, ha az FT-11T-7.8A1-ről az FT-12.5T-7.8A1-re váltok?
A nagyobb aktív terület általában növeli az akusztikus kimenetet egy adott meghajtófeszültséghez és üreghez. Az alacsonyabb egyenértékű ellenállás lehetővé teszi, hogy a rezonáns boost áramkörök magasabb szorzótényezőt érjenek el. A tényleges javulás a háztól, a membrántól és a hajtás konfigurációjától függ; A MEIDI segíthet kiértékelni a várható teljesítményt az Ön konkrét mechanikai kialakításával.
2. A 12,5 mm-es elemnek nagyobb akusztikus üreg kell, mint egy 11,0 mm-es elemnek?
A mélyebb üreg általában előnyös az elem átmérőjének növelésekor, mivel ez jobb terhelést biztosít a rezonanciafrekvencián. Az üreg átmérőjének nagyobbnak kell lennie, mint a kerámia korongé, hogy elkerülje a sugárirányú vibráció beszorítását. Rendkívül kompakt kialakítások esetén alternatíva lehet az elem egy vékony fémlemezhez való ragasztása, amely elosztott radiátorként működik.
3. Miért kisebb az egyenértékű ellenállás, mint az FT-11T sorozaton?
A csökkentés a nagyobb elektródafelületből és a PZT réteg optimalizált vastagságából adódik a 12,5 mm-es formátumhoz. Az alacsonyabb ellenállás javítja a rezonáns boost áramkörök minőségi tényezőjét, de növeli a keringető áramot is a tartályban; az induktort úgy kell méretezni, hogy kezelje ezt a nagyobb áramot.
4. Használható-e az FT-12.5T-7.8A1 FT-11T elemekkel együtt egy többfrekvenciás tömbben?
Igen, de a különböző átmérők külön PCB-felületet és üregméretet igényelnek. Különböző rezonanciafrekvenciák egyidejű meghajtásakor hallható ütemfrekvenciák keletkezhetnek. A tiszta kéttónusú működés érdekében általában jobb az elemeket egymás után meghajtani, vagy legalább 3 kHz-rel elválasztott frekvenciákat választani. Ha fáziskoherenciára van szükség, az üreg kialakításánál figyelembe kell venni a különböző sugárzási impedanciákat.
5. Milyen NYÁK-elrendezési változtatásokra van szükség az FT-12.5T-7.8A1 használatához?
A kerámia tárcsa alatti rézfelületet 11,0 mm-ről 12,5 mm-re kell növelni, megtartva ugyanazt a gyűrű alakú gyűrűszélességet a forrasztáshoz vagy a vezetőképes epoxi rögzítéshez. A középső hézaglyuknak, ha használják, körülbelül 3,0 mm-ről 4,0 mm-re kell növekedniük. Az elem alatti komponens védőterületének körülbelül 13,5 mm átmérőjűnek kell lennie. A meghajtó áramkör összetevőinek értékei változatlanok maradhatnak, de előfordulhat, hogy az induktort újra kell értékelni, hogy kezelni lehessen a nagyobb keringő áramot egy megerősített kivitelben.
A PCB-integrációs elrendezések, a 12,5 mm-es elemek üregtervezési javaslatai, az LC-rezonancia-növelő áramkör optimalizálása, az FT-11T sorozatból történő migrációs támogatás vagy a mennyiségi árképzés tekintetében küldje el igényeit a kapcsolatfelvételi űrlapon keresztül. A MEIDI alkalmazásmérnökei jellemzően egy munkanapon belül válaszolnak műszaki dokumentációval, szimulációs modellekkel és mintaértékelő egységekkel, amelyekhez egyedi tesztadatokat is mellékelnek.
