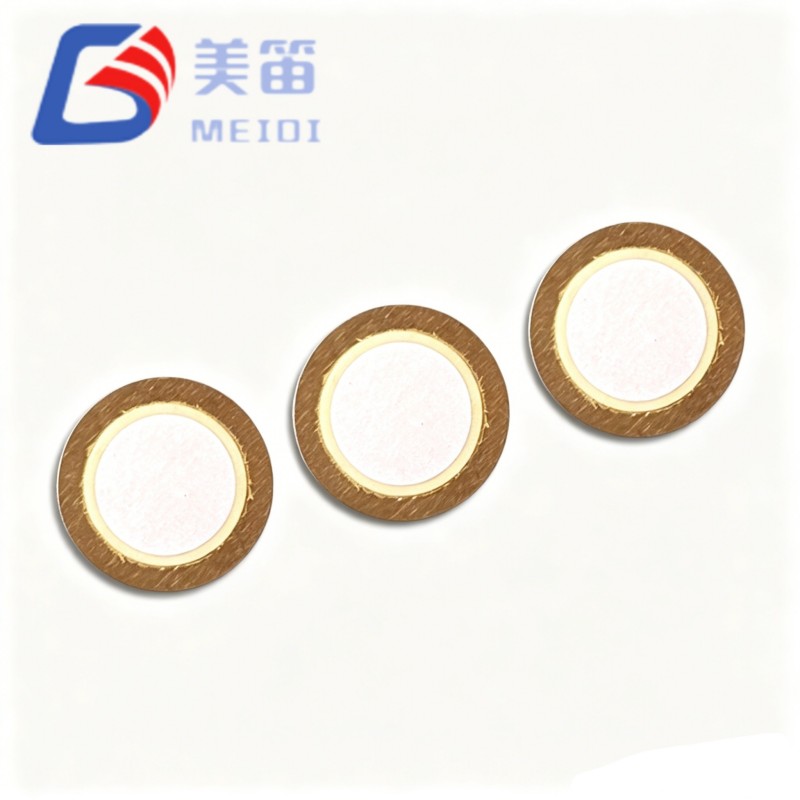

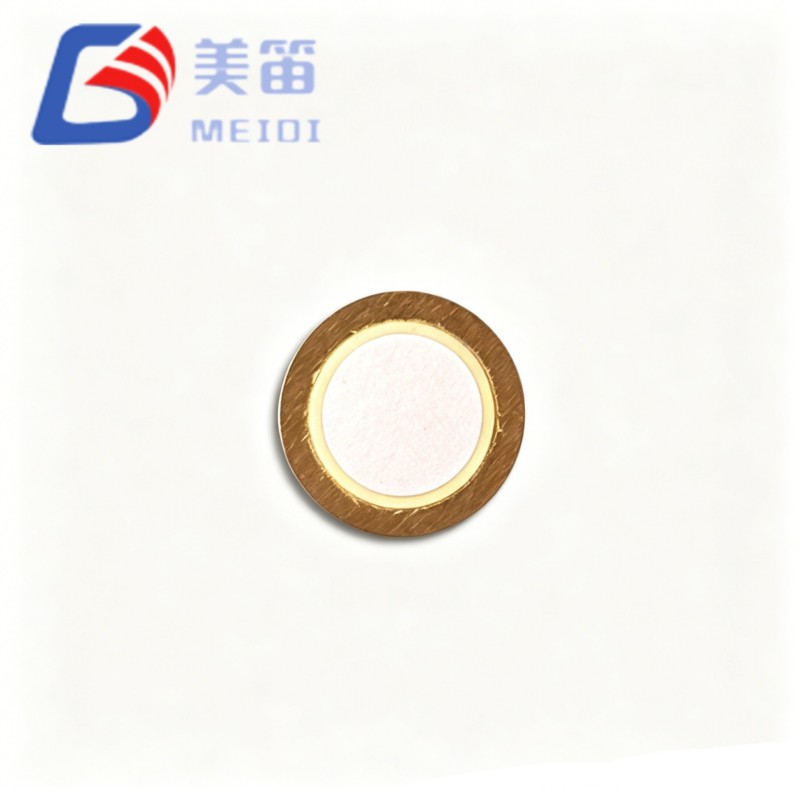

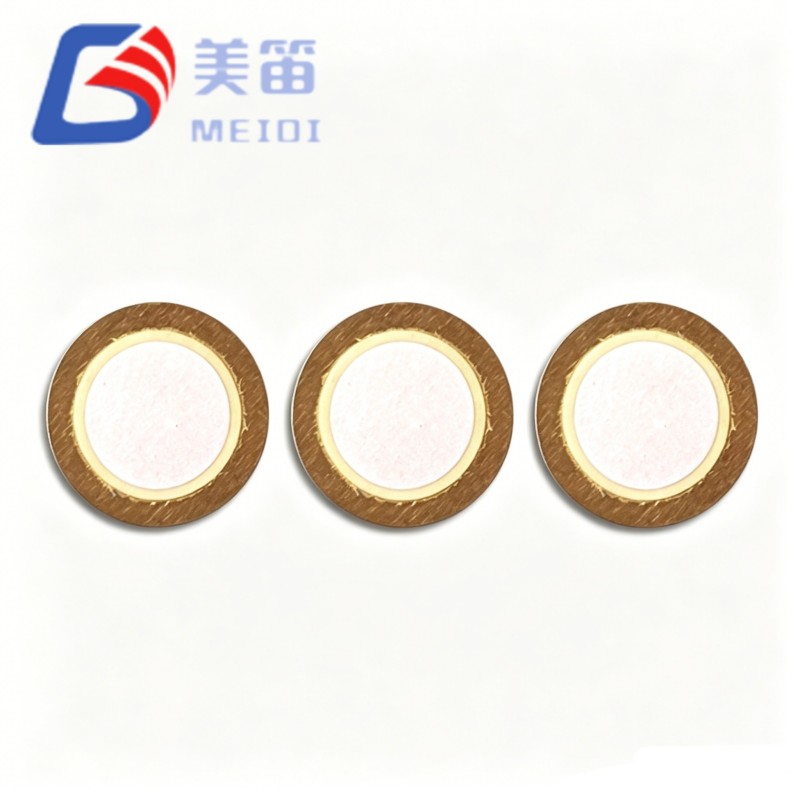

A 12 mm-es piezo kerámia zümmögő elem egy kompakt, 12 mm átmérőjű piezoelektromos kerámia tárcsa, amely sárgaréz hordozóra van rögzítve, nagyfrekvenciás hanggenerálásra tervezték, szűkös helyeken. Rezonanciafrekvenciával 8,0 kHz-es és ultravékony, mindössze 0,18 mm-es profiljával ez az elem kiválóan alkalmas miniatürizált Figyelmeztető modulok viselhető eszközökben, hordozható orvosi műszerek és vékony biztonsági érzékelők. A MEIDI gyártja ezt az elemet szigorúan ellenőrzött polarizációs és elektródanyomtatási folyamatok mellett biztosítják konzisztens frekvencia-válasz és kapacitás egyenletessége a gyártási tételek között. Házon belüli automatizált gyártásunk és szigorú tesztelésünk megbízható teljesítményt nyújt prototípusgyártáshoz és nagy volumenű OEM-ellátáshoz egyaránt.
Rezonanciafrekvencia: 8,0 ± 1,0 kHz specifikációnként
Szabad kapacitás: 17 000 pF ± 30% 120 Hz-en specifikációnként
Méretek: 12,0 mm átmérő, 0,18 mm vastagság specifikációnként
Sárgaréz hordozó a megbízható akusztikus vibrációs csatolás érdekében
Működési hőmérséklet: -20 °C és +70 °C között specifikációnként
| Paraméter | Érték | Egység |
| Termék típusa | Piezoelektromos kerámia elem | — |
| Rezonancia frekvencia | 8,0 ± 1,0 | kHz |
| Szabad kapacitás | 17 000 ± 30% | pF (120 Hz-en) |
| Egyenértékű ellenállás | ≤ 300 | Ω |
| Dielektromos veszteség (tanδ) | ≤ 5% | — |
| Üzemi hőmérséklet | -20 ~ +70 | °C |
| Tárolási hőmérséklet | -30 ~ +80 | °C |
| Szubsztrát anyag | Sárgaréz | — |

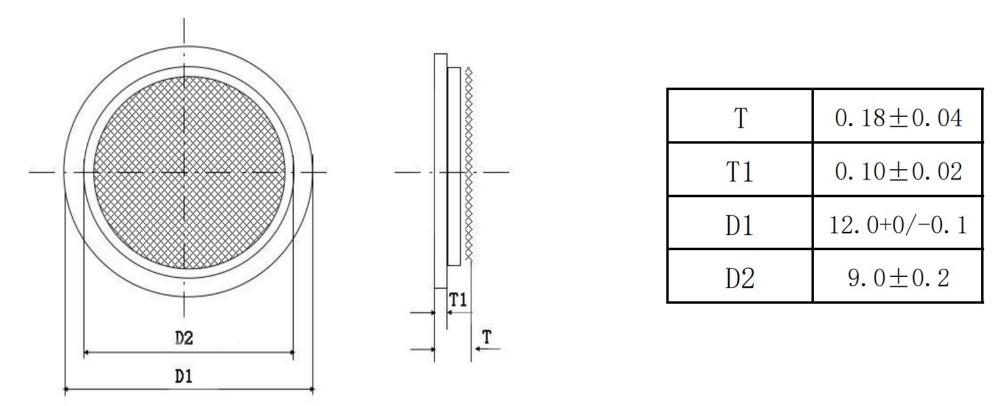

| Teljes vastagság (T) | 0,18 ± 0,04 | mm |
| Kerámia vastagság (T1) | 0,10 ± 0,02 | mm |
| Külső átmérő (D1) | 12,0 +0 / -0,1 | mm |
| Belső átmérő (D2) | 9,0 ± 0,2 | mm |
Viselhető egészségügyi monitorok és fitneszkövetők
Hordozható orvosi diagnosztikai eszközök (glükózmérők, pulzoximéterek)
Vékony biztonsági címkék és ablak/ajtó érintkező érzékelők
Miniatűr IoT riasztómodulok és intelligens otthoni központok
Kézi ipari teszterek és mérőműszerek
Kompakt fogyasztói elektronika, amely magas frekvenciájú hallható visszajelzést igényel

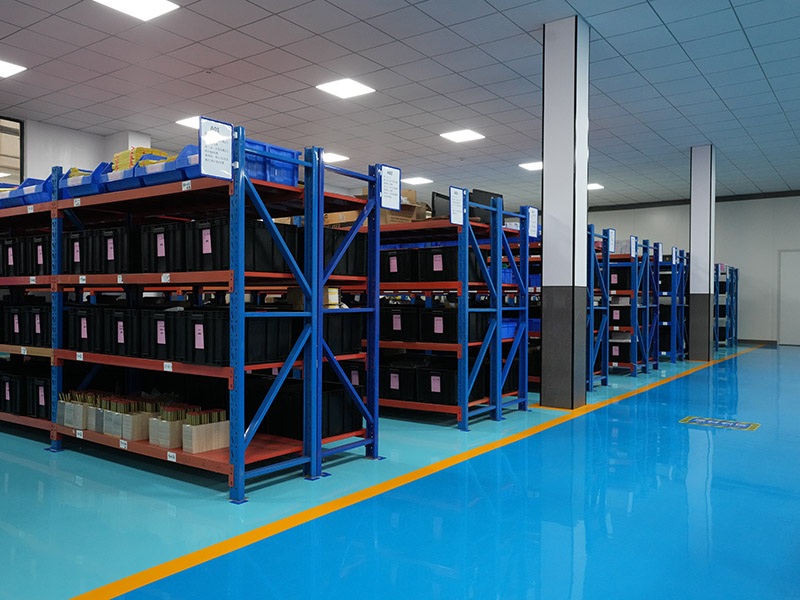

A MEIDI 2011 óta foglalkozik az akusztikai alkatrészek gyártásával. Gyártóbázisunk Jiangsu tartományban több mint 500 alkalmazottal és több automatizált összeszerelő sorral rendelkezik, amelyek a 50 millió zümmögő elemet meghaladó havi kimeneti kapacitás. A 12 mm-es piezo kerámia hangjelző elem előnyei ez a skála: kerámia por előkészítés, szalagöntés, elektróda szitanyomás, polarizáció, Az aljzat ragasztása mind házon belül történik, ami lehetővé teszi számunkra, hogy szigorúan ellenőrizzük anyagtisztaság és folyamatstabilitás.
Szállítás előtt minden elem átmegy a 100%-os rezonancia-frekvencia- és kapacitásteszten. A minőségünk az ISO9001 szerint tanúsított rendszer magában foglalja a beérkező anyagok ellenőrzését, a folyamat közbeni ellenőrzéseket, és végső akusztikai ellenőrzés. Ez a végpontok közötti vezérlés biztosítja, hogy minden tétel megfeleljen a ugyanazok a specifikációk, függetlenül attól, hogy 1 000 vagy 1 000 000 darabot rendel.
1. Ne alkalmazzon olyan meghajtófeszültséget, amely meghaladja az FT-12T-8.0A1 névleges működési tartományát. A túlfeszültség a kerámiaréteg tartós depolarizációjához vagy delaminációjához vezethet.
2. Csak a sárgaréz élénél fogja meg. A kerámia felületre ható közvetlen nyomás mikrorepedéseket okozhat amelyek eltolják a rezonanciafrekvenciát és csökkentik az akusztikus kimenetet.
3. Tárolás és összeszerelés közben kerülje a maró hatású gázok, sóköd vagy magas páratartalom hatását. A sárgaréz hordozó oxidációja ronthatja a mechanikai Q-t és a forraszthatóságot.
4. Használatig tartsa az elemeket az eredeti, zárt csomagolásukban. Növekszik a nedvességfelvétel dielektromos veszteséget, és felgyorsíthatja az elektróda károsodását.
5. Az elemet támasztékkal csak az aljzat kerülete körül szerelje fel. A központi korlátozása a vibráló terület megváltoztatja az akusztikus reakciót, és idő előtti meghibásodást okozhat.
V: A standard MOQ 1000 darab. Kisebb próba mennyiség csekély áron megoldható beállítás. Személyre szabott árajánlatért forduljon értékesítési csapatunkhoz.
V: Igen, ingyenes minták állnak rendelkezésre minősített OEM-ek és termékfejlesztők számára. Expressz szállítás az úti céltól függően költségek merülhetnek fel.
V: A testreszabás a megvalósítható tartományokon belül támogatott. K+F csapatunk beállíthatja a kerámia összetételét, elektróda mintázat és hordozóvastagság, hogy megfeleljen az Ön egyedi követelményeinek. Kérlek oszd meg célparaméterek a megvalósíthatósági értékeléshez.
V: A MEIDI ISO9001 tanúsítvánnyal rendelkezik. Az FT-12T-8.0A1 esetében biztosítani tudjuk az RoHS és a REACH megfelelőséget nyilatkozatokat, valamint kérésre tételspecifikus vizsgálati jelentéseket.
V: Az elemeket antisztatikus tálcákba és vákuumzárású, szárítószeres zacskókba csomagolják, majd elhelyezik megerősített export kartondobozokban. Egyedi címkézés és vonalkód áll rendelkezésre nagy mennyiségű rendelés esetén.
A teljes adatlap, méretrajzok vagy integrációs útmutató kérése az FT-12T-8.0A1-hez 12 mm-es piezoelektromos kerámia elem, kérjük, lépjen kapcsolatba a MEIDI-vel az alkalmazás részleteivel. Mérnöki támogatási csapatunk egy munkanapon belül konkrét műszaki javaslatokkal válaszol.
