Csengő csatlakoztatása és meghajtása: Bekötési útmutató aktív, passzív, piezo és mágneses készülékekhez (2026)

A berregő áramkör bekötése triviálisnak tűnik mindaddig, amíg az első prototípus el nem hallgat, vissza nem állítja a mikrovezérlőt vagy kiég egy tranzisztort. A legtöbb berregő áramkör meghibásodásának oka nem az alkatrész, hanem a jeltípusok keveredése. Az aktív berregő állandó egyenáramot akar; egy passzív berregő négyszögletes hullámot akar; a piezo elem kondenzátorként viselkedik, míg a mágneses tekercs kikapcsoláskor visszarúgja a feszültséget. Ez a 2026-os útmutató bemutatja, hogyan kell helyesen csatlakoztatni és meghajtani a berregő áramkört minden közös családhoz valós meghajtóáramkör topológiákkal, hibaelhárítási táblázattal és ellenőrzött MEIDI specifikációkkal.

1. Csengő típusok egy pillantással: aktív vs passzív, piezo vs mágneses

Mielőtt bármilyen hangjelző áramkört építene, állapítsa meg, hogy valójában mi is van. A négy család eltérően viselkedik a padon, a bekötést két kérdés dönti el: van-e beépített oszcillátor, illetve kerámiakorong vagy tekercs adja a hangot?

Egy tiszta módja annak, hogy megkülönböztessük őket a padon: csatlakoztassuk az alkatrészt egy 5 V-os DC táphoz. Ha azonnal sípol, akkor aktív. Ha néma marad, passzív, és frekvenciaforrásra van szüksége – pontosan az a csapda, amely miatt az első hangjelző áramkör megszakadtnak tűnik.

2. Amire szüksége van a hangjelző áramkör bekötése előtt

Egy megbízható hangjelző áramkör rövid, kiszámítható anyagjegyzékből épül fel. Nem kell sok, de minden résznek megvan a maga feladata:

• Berregő— az átalakító (piezo vagy mágneses, aktív vagy passzív).
• Áramforrás— szabályozott egyenáram, jellemzően 3 V, 5 V vagy 12 V, az alkatrész névleges értékéhez igazítva.
• Mikrokontroller vagy kapcsoló- Arduino, ESP32 vagy egy egyszerű nyomógomb a jel leállításához.
• Áramkorlátozó ellenállás (100 Ω)— védi az MCU GPIO-t a piezo közvetlen vezetésekor.
• NPN tranzisztor (2N2222 / BC547) + 1 kΩ alapellenállás— kapcsolóként működik nagyobb áramerősségű terheléseknél.
• Flyback dióda (1N4148)— nélkülözhetetlen a mágnestekercseken keresztül a vissza-EMF elnyeléséhez.
• Kenyértábla, áthidaló vezetékek, multiméter- összeszereléshez és hibaelhárításhoz.

3. Aktív hangjelző csatlakoztatása (piezo és mágneses)

Az aktív hangjelző már tartalmazza az oszcillátort, így a hangjelző áramkör csak egy tápkapcsoló. A csapda a polaritás.

3.1 Aktív piezo huzalozás

Azonosítsa a pozitív vezetéket (hosszabb vezeték vagy „+” jel). Csatlakoztassa a jel/VCC-hez, a negatív vezetéket pedig a GND-hez. Arduinón állítsa be a tűtMAGASmegszólalni,ALACSONYmegállni. Nincs szükség oszcillátorkódra – a belső áramkör elvégzi a munkát.

3.2 Aktív mágneses huzalozás

Ugyanez a logika érvényes, de a mágneses aktív berregő több áramot vesz fel. Ha a névleges feszültsége kb. 30 mA alatt van, akkor gyakran GPIO tűről 100 Ω-os ellenálláson keresztül hajthatja meg; felette használjon tranzisztort, hogy ne terhelje túl a mikrokontrollert. Mindenesetre ügyeljen a helyes polaritásra.

4. Passzív hangjelzés (piezo és mágneses) működtetése

A passzív berregőnek nincs oszcillátora, ezért a hangjelző áramkörnek kell generálnia a hangot. Itt jön be a PWM vagy egy függvénygenerátor.

4.1 Passzív piezo hajtás

Csatlakoztassa az egyik vezetéket egy PWM-képes tűhöz, a másikat pedig a GND-hez. Használja ahang (pin, frekvencia, időtartam)funkciót Arduino-n, vagy négyszöghullámot generál a rezonanciafrekvencián. Mivel a piezo kapacitív, nincs szükség flyback diódára, és a soros ellenállás opcionális, de védi a tűt.

4.2 Passzív mágneses meghajtó

A passzív mágneses berregő induktív. Vezesse át négyszöghullámmal egy tranzisztoron, és helyezzen egy 1N4148 flyback diódát a tekercsre (katód a pozitív oldalra). A dióda nélkül az összeomló mágneses tér feszültséget visz vissza a mikrokontrollerbe, amikor a jel leáll.

5. Buzzer áramköri meghajtó topológiák: GPIO vs tranzisztor vs Push-Pull

A megfelelő meghajtó topológia attól függ, hogy milyen hangosnak kell lennie a berregő áramkörnek, és mekkora áramot tud a forrás szolgáltatni.

A maximális SPL érdekében a push-pull fokozat megduplázza az elem csúcs-csúcs közötti feszültségét, ami megnégyszerezi az akusztikus teljesítményt, és hozzávetőleg 6 dB-lel. Ezt a topológiát használják a kültéri és ipari riasztózümmögőkben, ahol minden decibel számít.

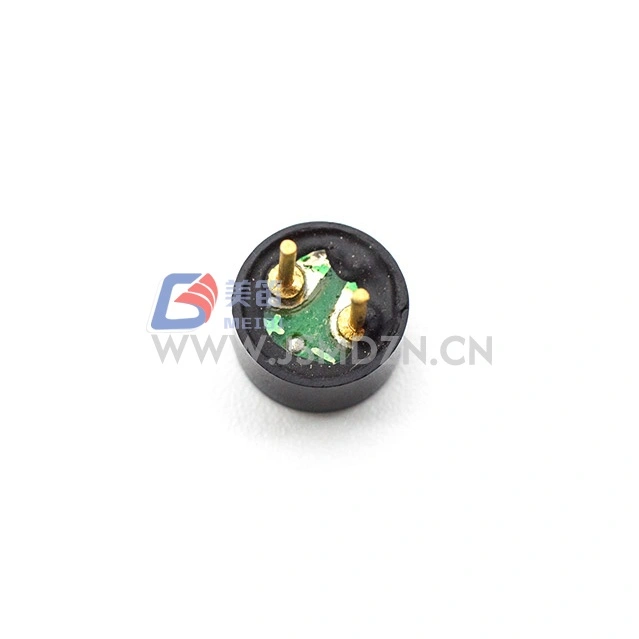

6. SMD hangjelzés bekötése NYÁK-ba

A felületre szerelhető hangjelzőket, például a MEIDI HN-9042W-t (9×4,2 mm-es mágneses passzív SMD) vagy az MLT-1230-at (piezo SMD) a tábla többi részével kell elhelyezni. Két szabály tartja megbízhatónak a hangjelző áramkört a gyártás során:

• Kövesse a reflow profilt.A piezo és a mágneses SMD alkatrészek hőérzékenyek; maradjon az ajánlott csúcshőmérséklet és -idő között.
• Ügyeljen az akusztikus üregre.Az elem mögötti lezárt hátsó hangerő 6-10 dB-lel növelheti a rezonanciát, míg a lapos panel tompíthatja azt. Az elrendezés lezárása előtt tesztelje a végső burkolatban.

7. Valódi MEIDI hangjelző specifikációk

Az alábbi táblázat a MEIDI egyesített katalógusából származó ellenőrzött paramétereket használja – nincsenek becsült értékek. Ezek azok az alkatrészek, amelyeket ténylegesen elhelyezne, amikor zümmögő áramkört épít a kínálatunkból.

Az SMD passzív rész mélyebb megismeréséhez tekintse meg az útmutatónkat a9×4,2 mm-es SMD elektromágneses passzív hangjelző, a piezo kiválasztásához pedig lásd apiezoelektromos csengő egyedi és OEM útmutató.

8. Hangjelző áramkör hibaelhárítása

A legtöbb helyszíni hiba a berregő áramkörben az okok rövid listájához kapcsolódik. Használja ezt a táblázatot, mielőtt alkatrészeket cserélne a hangjelző áramkörben.

9. Gyakori hibák, amelyek megölik a hangjelző áramkört

• Hibás jeltípus.A passzívnak oszcilláló jelre van szüksége; aktív igények DC. Keverésük a leggyakoribb néma hangjelzés.
• Nincs flyback dióda a mágneses részeken.A tekercs hátsó EMF-je végül tönkreteszi a vezetőcsapot.
• Mágneses vezetés közvetlenül a GPIO-tól.Az áramerősség meghaladja a tű biztonságos besorolását – használjon tranzisztort.
• A rezonancia figyelmen kívül hagyása.A rezonanciapontjáról 500 Hz-es passzív hangjelzés 10-15 dB-lel csökkenhet.
• Az SMD túlmelegedése visszafolyás közben.Kövesse a profilt, különben az elem depolarizálódik.

10. Gyakran Ismételt Kérdések

Kell egy ellenállás piezo hangjelzéssel?

A szabványos piezo berregő kapacitív terhelés, és általában nincs szüksége soros áramkorlátozó ellenállásra, mint egy LED-nek. Egy kis 100 ohmos ellenállás az MCU érintkezője és a hangjelző között továbbra is jó gyakorlat a GPIO védelmére. A mágneses berregők állandó áramot vesznek fel, és ehelyett egy flyback diódára, és gyakran egy tranzisztorra van szükségük.

Csatlakozhatok hangjelzőt közvetlenül egy Arduino tűhöz?

Csak a körülbelül 30 mA-nél kisebb névleges teljesítményű, alacsony áramerősségű aktív piezo vagy SMD zümmögők működtethetők közvetlenül GPIO tűről. A több áramot igénylő mágneses berregőknek és passzív típusoknak NPN tranzisztort vagy MOSFET meghajtót és flyback diódát kell használniuk, különben a mikrokontroller megsérülhet.

Aktív vagy passzív hangjelzést válasszak?

Akkor válasszon aktív berregőt, ha csak rögzített egyetlen hangra van szüksége, és a legegyszerűbb kábelezésre van szüksége – ez azonnal megszólal, amint egyenáramú tápellátást kap. Válasszon passzív csengőt, ha dallamokra, változó hangmagasságra vagy riasztási mintákra van szüksége, mert azt külső négyszöghullám vagy PWM jel hajtja.

Miért csak a passzív hangjelzőm kattan hangjelzés helyett?

A passzív berregő csak akkor ad ki hangot, ha oszcilláló jelet, például PWM négyszöghullámot kap. Ha állandó egyenárammal táplálja, vagy ha a tápegység elbarnul, kattanást fog hallani hang nélkül. Használja a tone() függvényt vagy egy frekvenciagenerátort a berregő rezonanciafrekvenciáján.

Milyen tanúsítványokkal kell rendelkeznie egy megbízható hangjelző-gyártónak?

Export-minőségű komponensek esetében keresse az ISO 9001 és ISO 14001 minőség- és környezetvédelmi vezetést, valamint az RoHS és a REACH megfelelést a veszélyes anyagok korlátozására vonatkozóan. A MEIDI rendelkezik az ISO 9001, ISO 14001, RoHS és REACH szabványokkal a piezo és mágneses berregő kínálatában.

Írta: Haya Liu, MEIDI. Ez a 2026-os bekötési útmutató a hangjelző alkalmazássorozatunk része. Kapcsolódó olvasmány:Elektromágneses hangjelző: működési elv és választás.
