Sok cég tud idézni apiezo csengő, de kevesebben tudják támogatni a stabil exportüzletet, a hasznos műszaki kommunikációt és az ismételt rendelések megbízhatóságát. Az OEM beszerzési csapatok számára a kihívás nem csupán egy hangjelző gyár felkutatása. Olyan piezo hangjelző gyártót választ, amely képes támogatni az alkatrész körüli teljes üzleti folyamatot.
Az importőrök és a beszerzési csapatok általában jobb eredményeket érnek el, ha egyidejűleg összehasonlítják a termék illeszkedését és a beszállítói napi teljesítményt. Az idézet megmondja, mennyibe kerül egy adag hangjelző; semmit sem árul el arról, hogy a negyedik köteg hogyan fog hangzani, vagy hogy milyen gyorsan kap választ egy átdolgozott hangjelzés.
Egy komoly piezo berregő gyártónak több szabványos modellt is támogatnia kell. A vevőknek meg kell győződniük arról, hogy a szállító képes-e lefedni azokat a főbb hangjelzési irányokat, amelyeket a modern OEM projektek igényelhetnek, mivel az első rendelés ritkán az utolsó. A füstérzékelő platform egy átmenő lyukon keresztül aktív hangjelzőn indul, majd hozzáad egySMD berregőújabb táblához, akkor kültéri változathoz zárt berregőtest kell. Ha ez a három berregő három gyárból érkezik, a vevő egy helyett három minőségbiztosítási rendszert minősít.
| Szállítói képesség | Miért számít ez a vásárlóknak |
|---|---|
| Aktív és passzív berregő tartomány | Támogatja a különböző termékhang-stratégiákat a szállító megváltoztatása nélkül |
| SMD és átmenő hangjelző opciók | Segít összehangolni a hangjelzést a már meglévő összeszerelési folyamattal |
| Zárt vagy vízálló berregő termékek | Javítja a kültéri, mosási és ipari használatra való alkalmasságot |
| Feszültség és csomagok sokfélesége | Több OEM termékplatformot támogat egyetlen jóváhagyott hangjelzési forráson |
| Piezo kerámia hangjelző elemek | Lehetővé teszi a hangjelző beépítését az ügyfél saját házába |
Kérje meg a piezo hangjelző gyártóját, hogy egyetlen cikkszám helyett adjon meg több családot. A gyakorlatban egy alkalmas gyárnak kell kezelnieaktív piezoelektromos hangjelzők(beépített oszcillátor, DC hajtású),passzív piezoelektromos hangjelzők(külső meghajtó, a gazdagép MCU által beállított hangszín),elektromágneses hangjelzőkmágneses aktív ésmágneses passzívformák,SMD hangjelzőkreflow összeszereléshez apogo-pin berregő sorozatszerszám nélküli modulszereléshez, illriasztó hangjelzők95 dB felett. A lefedettség a legolcsóbb kockázatcsökkentés a szűkített listázási szakaszban, és ez az első dolog, amit egy jó piezo zümmögő gyártó önként vállal.
Az ár fontos, de a technikai eltérések nagyobb veszteségeket okozhatnak az újramintavétel, az újratervezés és a szállítási késések miatt. A vevőknek először a legfontosabb elektromos és akusztikus berregő adatokat kell kérniük, és csak ezután kell összehasonlítaniuk a beszállítók adatait. Az a piezo zümmögő gyártó, amelyik egy lépésben a teljes paraméterkészlettel válaszol, általában az is gyorsan válaszol, ha a változás a gyártás dátumához közel esik.
| Paraméter | Mit kell kérni |
|---|---|
| Névleges feszültség és áramfelvétel | A hangjelző feszültsége V DC vagy V p-p egységben, plusz a maximális áramerősség mA-ban ezen a feszültségen |
| Hangnyomásszint | Hangjelzés SPL dB-bena megadott teszttávolsággal és vezetési állapottal |
| Rezonancia frekvencia | Frekvencia Hz-ben és a tűrés, mert a berregő kimenet leesik a rezonanciától |
| A csomag méretei és szerelése | A hangjelzés alapterülete mm-ben, és hogy az alkatrész átmenő, vezetékes vagy átfolyó SMD |
| Működési hőmérséklet tartomány | A hangjelzés megadott tartománya °C-ban, és adott esetben a tömítés vagy IP besorolás |
Az alábbi táblázat a Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) gyártási katalógusából származó reprezentatív nagy volumenű modelleket sorolja fel. Minden értéket saját specifikációs lapjainkról vettünk – nincsenek becsült adatok. Bármely, a listára kiválasztott piezo hangjelző gyártónak képesnek kell lennie arra, hogy kérésre készítsen ilyen alakú csengőtáblát.
| Modell | Írja be | Feszültség | Rezonancia Frek. | Min. SPL | Jelenlegi | Méretek (mm) | Temp. Hatótávolság |
|---|---|---|---|---|---|---|---|
| HNR-1207PA5.0 | Passzív piezo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 7,0 | -20 és +70 °C között |
| HNR-1255PA6.5 | Passzív piezo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 80 dB | ≤ 10 mA | Φ12,5 × 5,5 | -20 és +70 °C között |
| HNR-1707 | Passzív piezo | 5,0 V p-p | 4000 ± 500 Hz | ≥ 85 dB | ≤ 10 mA | Φ17,0 × 7,5 | -20 és +70 °C között |
| HNR-2207PA10 | Passzív piezo (rugós csap) | 3,0 V p-p | 2000 ± 500 Hz | ≥ 75 dB | ≤ 3 mA | Φ22,0 × 7,0 | -20 és +70 °C között |
| HNB09A05 | Elektromágneses (aktív) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | -20 és +70 °C között |
| HNT-9042-05 | Elektromágneses (aktív) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | -20 és +70 °C között |
| TMB12A05 | Elektromágneses (aktív) | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| TMB12A12 | Elektromágneses (aktív) | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| TMB12A24 | Elektromágneses (aktív) | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | -20 és +70 °C között |
| HMB1275-05B | Elektromágneses (aktív) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | -20 és +70 °C között |
| HN-2512 | Elektromágneses (passzív) | 5/12 V DC | 800 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,0 | -20 és +70 °C között |
| QMB-09B-05 | Elektromágneses (passzív) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 60 mA | Φ9,0 × 5,5 | -20 és +70 °C között |
| HN-1206 | Elektromágneses (passzív) | 5 V DC | 2,0 / 2,4 / 2,7 kHz | ≥ 85 dB | ≤ 60 mA | Φ12,0 × 9,0 | -20 és +70 °C között |
| MLT-8530 | SMD elektromágneses (passzív) | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 80 mA | 8,5 × 8,5 × 3,0 | -20 és +70 °C között |

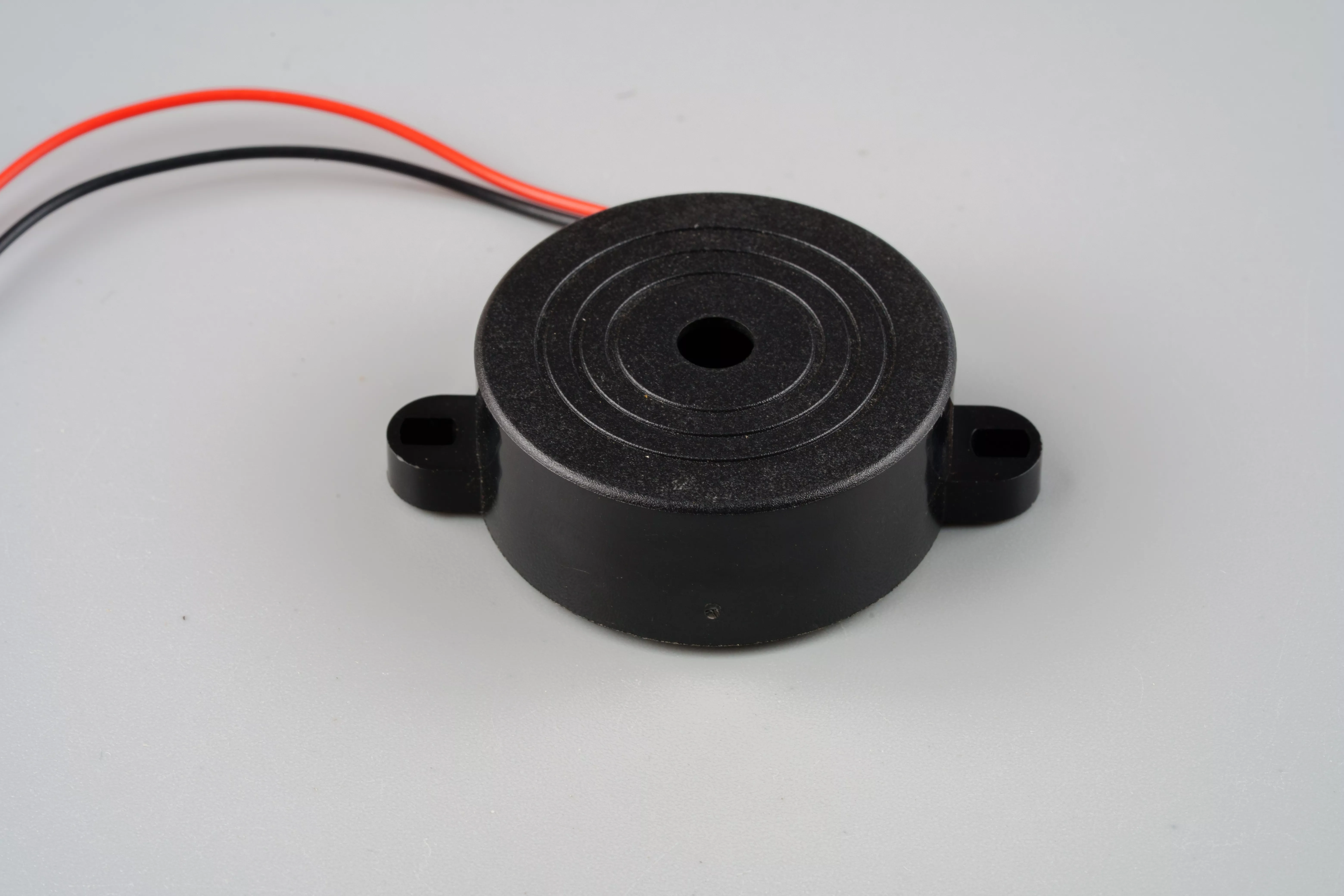

A vevők néha a piezót és a mágneses berregőt úgy kezelik, mint kétféleképpen megvásárolhatják ugyanazt a hangjelzést. Nem azok. Teljesítményérzékeny vagy helykorlátos kártyákon általában a piezo zümmögő útvonal a tisztább választás, mert kevesebb áramot vesz fel és kisebb a helyigénye, valamint a kerámia elem statikus kapacitása könnyebben meghajtható egy kis teljesítményű MCU tűről. A mágneses berregő akkor kapja meg a helyét, ha a projektnek más hangkarakterre vagy meghatározott hajtási viselkedésre van szüksége, amelyet a piezo hangjelzés opció nem biztosít. A táblázat a kompromisszumot azon a szinten tartja, amely ténylegesen befolyásolja a beszerzési döntést.
| Összehasonlítási terület | Piezo csengő | Mágneses csengő |
|---|---|---|
| Energiaigény | Általában alacsonyabb | Általában magasabb |
| Kompakt kialakítás illeszkedik | Gyakran erősebb | Gyakran korlátozottabb |
| Akkumulátorbarát kialakítás | Általában jobb | Általában kevésbé kedvező |
| Hajtásigény | Oszcillátorra vagy hajtott hullámformára van szüksége | Az aktív típusok sima DC-ről futnak |
| Hangszín karakter | Élesebb, magasabb hangú riasztás | Gazdagabb, teltebb tónus |
| Tipikus használati irány | Riasztók, készülékek, hordozható elektronika | Indikátorok és alternatív hangalkalmazások |
A gyakorlati teszt egyszerű: ha a kialakításnak már van tartalék PWM kimenete és milliwattos költségvetése, kérjen passzív hangjelzőt a piezo hangjelző gyártójától. Ha a táblán egyik sem található, kérjen aktív hangjelzést, és fogadja el a magasabb áramfelvételt. Ha ezt a mintavétel előtt dönti el, egy teljes felülvizsgálati ciklust takarít meg.
Az egyik modell szűkített listája gyakori csapda. Az első rendelés lehet egyetlen aktív berregő, de a második termékcsalád általában SMD zümmögőt szeretne, a harmadik pedig egy zárt berregőtestet. Ahol a piezo hangjelzés gyártója nem tudja fedezni az utánkövetési részt, a rejtett költség egy második szállítói minősítés – új hangjelző minták, új auditok, új papírmunka –, ami gyakran kis forgalmú cikk.
| Termékcsalád | Sourcing Trigger | Kockázat, ha a szállító nem tudja fedezni |
|---|---|---|
| Aktív berregő | Normál riasztások és állapotjelzések | Alacsony, de az árképzési tőkeáttétel elveszik a legegyszerűbb hangerő-csengőnél |
| Passzív berregő | Osztályozott vagy programozható riasztásokkal rendelkező termékek | A firmware-munka egy második szállító hangjelzése ellenében újra megtörténik |
| SMD berregő | Reflow vonalak és sűrű táblák | A kézi beillesztés a folyamat költségében marad |
| Zárt vagy vízálló berregő | Kültéri és mosógépek | Külön szállítói audit a kis hangerősségű berregőhöz |
| Piezo kerámia elem | Az ügyfél saját házába beépített hangjelző | Az akusztikai tervezést a semmiből kell újra érvényesíteni |
A dokumentáció és a folyamatok átláthatósága gyakran ugyanúgy befolyásolja a beszerzés sikerét, mint maga a hangjelzés. A vevőknek össze kell hasonlítaniuk, hogy a szállítók tudnak-e megfelelőségi támogatást nyújtani, és világosan el kell magyarázniuk, hogyan kezelik a termékkonzisztenciát. Az EU-ba, az Egyesült Királyságba és a legtöbb szabályozott piacra történő export esetén az alapkészlet kicsi és nem alkuképes:
A tanúsítvány azt mutatja, hogy a rendszer létezik; nem azt mutatja, hogy az aktuális csengő tételt tesztelték. Az a kérdés, amely elválasztja a minősített piezo zümmögő gyártót a pusztán tanúsított gyártótól, hogy mi történik a vonalon: vajon minden csengő tételt akusztikailag megmérnek-e, rögzítik-e a mérést, és hogy a meghibásodott berregő tételt megtartják-e ahelyett, hogy kiszállítják. Kérje a kimenő ellenőrzési rutint, ne csak a tanúsítvány beolvasását.
Ellenőrizze a csomagolás méretét és a betét vagy vezeték formáját a táblához, a tápfeszültséget és a kimeneteta burkolat belsejébennem szabad levegőben – egy ház 5-10 dB-be kerülhet egy berregő. Ezután ellenőrizze az ugyanabból a tételből származó több csengő közötti távolságot. Ez az utolsó pont dönti el, hogy a beérkező ellenőrzés csendes marad-e az első szállítás után, és ez a legfontosabb az orvosi eszközöknél, a hordozható termináloknál és a kompakt készülékeknél, ahol a hely és az ismételhetőség többet számít, mint a nyers hangerő.
A jól mintát vevő gyárnak hosszú késedelem nélkül meg kell tudnia adni a havi hangjelző kapacitását, a normál átfutási idejét, az ellenőrzési rutint és az exportdokumentáció támogatását. Ezek a válaszok nagyobb súlyt kapnak, ha a projekt ismétlődő szállítássá válik.
| Gyári téma | Amit a válasz mond neked |
|---|---|
| Termelési kapacitás | A berregő hangerejének növekedését fel lehet-e venni második forrás nélkül |
| Minőségellenőrzési rutin | Hogyan tartják fenn az összhangot a csengő tételek között, nem csak egyen belül |
| Megfelelőségi támogatás | Az export és audit papírmunka mekkora része esik vissza a vevőre |
| Testreszabási eljárás | A nem szabványos berregő feszültség, frekvencia vagy jelölési kérések kezelése |
| Kommunikációs sebesség | Mi történik, ha egy hangjelző váltás a gyártás dátumához közel esik? |
A zümmögő SPL-szám a meghajtófeszültség, a hullámforma és a mérési távolság nélkül nem specifikáció, hanem marketingszám. Ugyanez vonatkozik a tűrés nélkül megadott rezonanciafrekvenciára és a mért feszültség nélkül adott áramértékre. Egy hiteles piezo zümmögő gyártó minden érték mellett feltünteti a feltételeket, mert pontosan ezekkel a feltételekkel fog tesztelni a vásárló.
Azok a beszállítók, akik csak egy csengőtípust tudnak kínálni, gyakran alvállalkozásba adják a többit. Ez működőképes, de azt jelenti, hogy a második forrás láthatatlan a vevő számára, és nem minősíthető. Kérdezze meg közvetlenül, mely csengőcsaládokat készítik házon belül, és melyekkel kereskednek. A válasz többet számít, mint a sorban szereplő ár.
| Vörös zászló | Mit jelent általában | Mit kérdezz helyette |
|---|---|---|
| Csengő SPL idézett távolság nélkül | A figura 10 cm-re mérhető és felfújható | – Milyen távolságon és milyen úton mérték? |
| Inkonzisztensen hangzó minták | Laza folyamatvezérlés a hangjelző vonalon | – Mutasd meg a tételt tíz darabra osztva. |
| Nincs megadva a csengő átfutási ideje | Nincs fenntartva gyártási hely ismételt rendelésekhez | "Mi az átfutási idő a főszezonban?" |
| Kereskedelmi irodát megnevező igazolások | A tényleges berregőgyár minősíthetetlen | "Melyik webhely szerepel az ISO 9001 tanúsítványon?" |
| Nem hajlandó megosztani a vizsgálati feljegyzéseket | Előfordulhat, hogy a hangjelzés tesztelése nem rutinszerű | "Küldje el az utolsó tétel kimenő ellenőrzési jegyzőkönyvét." |
Két szállító hasonló csengő adatokat kínálhat, de nagyon eltérő projektélményeket hozhat létre. A vevőknek össze kell hasonlítaniuk a szolgáltatás mélységét, az ismétlődő rendelések megbízhatóságát és a kommunikáció minőségét a beszállítói értékelés részeként, mivel ezek a változók uralják a teljes költséget, amikor a hangjelzés már a mennyiségi gyártásban van.
Az aktív piezo hangjelző saját oszcillátor áramkörrel rendelkezik, és rögzített hangon szólal meg, amint egyenáramot alkalmaznak. A passzív piezo zümmernek nincs oszcillátora, ezért a gazdaáramkörnek négyszöghullámot vagy PWM-et kell szolgáltatnia a kívánt frekvencián. A passzív hangjelzések fokozatos vagy programozható riasztásokat tesznek lehetővé; az aktív berregőket egyszerűbb vezetni.
Csak akkor, ha a vizsgálati feltétel szerepel. Az SPL dB-ben értelmetlen a meghajtó feszültség, a hullámforma és a mérési távolság nélkül. Kérdezze meg minden piezo hangjelző gyártótól ugyanazt a három számot, majd hasonlítsa össze – a 30 cm-es és a 10 cm-es berregő nem ugyanaz a specifikáció.
Minden piezo berregőnek van rezonanciafrekvenciája, és a kimenet mindkét oldalán elesik. A 4000 Hz-es berregő 2500 Hz-en történő meghajtása észrevehetően halkabb riasztást ad. Illessze a hajtás frekvenciáját a névleges rezonanciafrekvenciához, kivéve, ha a kialakítás szándékosan lágyabb hangot kíván.
Minimum ISO 9001 minőségirányítási és ISO 14001 környezetvédelmi menedzsment, valamint anyagnyilatkozatok a RoHS és a REACH számára. Kérjen olyan dokumentumokat, amelyek megnevezik a gyártási helyet, nem pedig egy kereskedelmi irodát.
A szabványos berregő modellek általában 1000 db-tól indulnak a gyártási rendeléseknél, ingyenes mintákkal a katalógus alkatrészeiből az értékeléshez. Az egyedi alkatrészek általában magasabb MOQ-val rendelkeznek, mivel a szerszámozást, az árnyékolást és az akusztikai érvényesítést az adott követelményekhez kell beállítani.
Egy szabványos katalógusrész esetében két-négy hét a mintaszállítást, a próbapadi tesztelést és a burkolaton belüli lehallgatási teszteket tartalmazza. Egy egyedi hangjelzés egy-három hetet ad az akusztikus érvényesítéshez és a jóváhagyási rajz aláírásához. A késések szinte mindig a vizsgálati szakaszban lévő hiányos specifikációkból származnak, nem pedig a gyárból.
Ez a már meglévő összeszerelési folyamattól függ. Az SMD hangjelzés megfelel az újrafolyó vonalaknak és a sűrű tábláknak, és csökkenti a kézi beillesztés költségeit, de túl kell élnie az újrafolyó profilt. Az átmenő lyukon lévő hangjelző könnyebben átdolgozható, és elnézőbb kis mennyiségben vagy szervizelhető termékekben. A mindkettőt lefedő piezo berregő gyártó lehetővé teszi, hogy a döntés a tábla tervezésénél maradjon, nem pedig a beszállítói listán.
Általában igen, ha a katalógus a feszültségtartományra terjed ki, nem pedig egyetlen névleges értékre. A gyakorlati korlát nem önmagában a feszültség, hanem a feszültség, a csomagméret és a cél SPL kombinációja – egy kis 3 V-os berregő nem érheti el az azonos méretű 24 V-os alkatrész kimenetét. Küldje el mindhárom követelményt együtt, és hagyja, hogy a gyár javasolja mindegyikhez a legközelebbi egyezést.
A legjobb piezo berregő gyártó az, amely egyesíti a megfelelő terméklefedettséget, a stabil minőségi rendszereket és a megbízható exporttámogatást. Azok a vevők, akik a teljes beszállítói kapacitást hasonlítják össze az ajánlati ár helyett, általában gördülékenyebb minősítést, alacsonyabb kockázatot és jobb hosszú távú beszerzési eredményeket érnek el.
A MEIDI gyárának 2011-es alapítása óta gyárt berregőket és piezoelektromos hangkomponenseket, és 15 éves export tapasztalattal rendelkezik az OEM- és importőrprogramokban. alatt folyik a termelésISO 9001ésISO 14001, és a komponensek számára készültRoHSésREACHpiacra jutás. A zümmögők minden tétele átesik az akusztikai vizsgálaton a szállítás előtt. Ha most összehasonlítja a szállítókat, küldje el kérelmét, a célfeszültséget, az SPL-t és a csomagot – mérnökeink javasolják a legközelebbi berregő egyezést, és mintákat készítenek a standard modellekből az értékeléshez.
