Az "Energiahatékony" Előadó

A piezoelektromos csengőA hallható riasztási világ energiahatékony előadójaként szerzett hírnevét, mert olyan kerámia elemből ad ki hangot, amelynek szinte nincs szüksége folyamatos áramra. Az akkumulátorral működő eszközöket építő termékmérnökök és beszerzési csapatok számára ez az egyetlen tulajdonság dönti el, hogy a terv hónapokig futhat-e, vagy hetekig lemerülhet. Ez az útmutató elmagyarázza, hogyan működik a piezoelektromos hangjelző, miért marad az áramfelvétele nulla közelében, és hogyan adható meg magabiztosan a tömeggyártás előtt.

Elektromágneses rokonától eltérően a piezoelektromos hangjelző a piezoelektromos hatásra támaszkodik, nem pedig tekercsre és mágnesre. A különbség nem pusztán tudományos: megváltoztatja a feszültséget, áramkört és a meghajtó áramkört, amelyet a vásárlónak meg kell terveznie, és meghatározza, hogy egy termék mennyi ideig tud riasztást adni egy kis cellán.

Mi is valójában a piezoelektromos hangjelző?

A név leírja a mechanizmust. A piezoelektromos hangjelző az elektromos energiát hanggá alakítja, kihasználva bizonyos kerámiák piezoelektromos hatását. Amikor feszültséget kapcsolunk egy polarizált kerámialapra, a lemez alakja megváltozik; fordítsd meg a polaritást és visszaváltozik. Vezesse váltakozó feszültséggel a megfelelő frekvencián, és a lemez elég gyorsan rezeg ahhoz, hogy hallható hangot nyomjon a levegőbe. Mivel a piezoelektromos berregőnek nincs szüksége tekercsre, hogy feszültség alatt maradjon, nyugalmi árama lényegében egy kondenzátor szivárgása, nem pedig egy tekercs folyamatos húzása.

Hogyan változtatja a piezoelektromos effektus a feszültséget hanggá

A piezoelektromos hangjelző belsejében egy vékony kerámia korong van egy fémlemezhez ragasztva. Váltakozó feszültség hatására a kerámia síkirányban kitágul és összehúzódik, miközben a fémlemez ellenáll, így a ragasztott elem fel-le hajlik. Ez a hajlítás a hangforrás. Az elem úgy van hangolva, hogy mechanikai rezonanciája a hallható sávba kerül, a ház pedig használható hangra formálja a kimenetet. Ezért szokták a piezoelektromos berregőt kerámia hangkeltőnek nevezni: maga a kerámia az aktív rész.

A Buzzer fő összetevői

Három rész határozza meg, hogyan szóljon a piezoelektromos hangjelző, és mennyire könnyű felszerelni:

• Piezoelektromos kerámialap: az aktív elem, amely feszültség alatt meghajlik.
• Fém hordozó: sárgaréz vagy rozsdamentes lemez, amely beállítja a hajlítási irányt és a merevséget.
• Ház és sorkapcsok: védi az elemet és határozza meg a vezeték vagy az SMD lábnyomát.

A kerámia vastagsága és átmérője, valamint a fémhordozó merevsége határozza meg a rezonanciafrekvenciát és azt a hangnyomásszintet, amelyet a berregő elérhet. Egy jól felépített piezoelektromos hangjelző szorosan tartja ezeket az értékeket az ismétlődő tételeken keresztül, ami többet számít, mint egyetlen tökéletes minta a rendelések méretezésekor.

Kapacitás és impedancia: Miért nem vesz fel szinte áramot a piezo hangjelző?

A piezoelektromos hangjelző legfontosabb elektromos ténye az, hogy úgy viselkedik, mint egy kondenzátor. Egy tipikus elem néhány tíz nanofarad kapacitást mutat, így nyugalmi állapotban szinte nem vesz fel áramot. A meghajtó áramkör csak a kapacitás feltöltéséhez és kisütéséhez szolgáltat áramot a működési frekvencián. Ez az oka annak, hogy a piezoelektromos hangjelző riaszthat egy érmecellából, amely órákon belül kiégetné az elektromágneses hangjelzést. Akkumulátoros kiviteleknél ez a közel nulla áram az oka annak, hogy a piezoelektromos hangjelző az alapértelmezett választás.

Aktív vs passzív piezoelektromos hangjelző

A piezoelektromos hangjelzés kétféle meghajtási stílusban szállítható. Az önhajtású vagy aktív változat beépített oszcillátorral rendelkezik, és a tápfeszültség bekapcsolásakor rögzített hangot ad ki. A passzív változatban nincs oszcillátor, és a gazdavezérlőtől érkező négyzethullámtól függ a hangmagasság és a minta beállítása. A megfelelő választás attól függ, hogy mennyi hangszínszabályozásra van szüksége a terméknek, és mennyi firmware-t szeretne írni a csapat. Az aktív piezoelektromos hangjelzés lerövidíti a tervezési ciklust; a passzív lehetővé teszi, hogy a termék egyedi dallamokat játsszon.

Piezoelektromos hangjelző vs elektromágneses hangjelző

Anelektromágneses berregőalacsonyabb feszültségen nagyobb áramot húz, mert a tekercsének feszültség alatt kell maradnia, míg a piezoelektromos hangjelző szinte semmilyen áramot nem húz magasabb feszültségen, mert kapacitív terhelésről van szó. A gyakorlati eredmény egyértelmű: egy gombelemen működő ajtóérzékelőben egy piezoelektromos hangjelzés egy évig szólhat, míg az elektromágneses berregő napok alatt kimerítheti ugyanazt a cellát. A kompromisszum a hajtás összetettsége: a piezoelektromos zümmögőhöz gyakran nagyobb feszültségű sínre és külső oszcillátorra vagy meghajtóra van szüksége, míg az elektromágneses berregő boldogul logikai tápon. Válassza a piezoelektromos csengőt, ha az energiahatékonyság dominál; akkor válassza az elektromágneses típust, ha egy egyszerű alacsony feszültségű egyenáramú sípolás elegendő.

A legfontosabb elektromos jellemzők, amelyeket a vásárlóknak érdemes elolvasniuk

Négy szám határozza meg, hogy a piezoelektromos hangjelző illeszkedik-e a táblához. A névleges feszültség általában nagyobb, mint egy elektromágneses alkatrész, általában 3 V és 30 V között van az elem méretétől függően. A névleges feszültség melletti kapacitást ellenőrizni kell, mert ez állítja be a meghajtó áramát és a szükséges meghajtóerőt. A rezonanciafrekvencia határozza meg a hangot, a névleges feszültségű áram pedig az energiaköltségvetést. A vevőnek a legrosszabb esetre kell terveznie, nem a katalógusban szereplő tipikus vonalra, mert a feszültség és a kapacitás egyaránt mozgatja a hangnyomásszintet.

Rezonanciafrekvencia és hangnyomásszint

A hangnyomásszint vagy SPL, dB-ben mérve 10 cm-en, a minőségellenőrzés és a helyszíni szerviz által leggyakrabban ellenőrzött érték. A 85 dB körüli 10 cm-es piezoelektromos hangjelzés elég hangos a legtöbb riasztási és értesítési munkához. Mivel az SPL a meghajtó feszültségétől és a rezonanciafrekvenciától függ, a vevőnek meg kell erősítenie a pontos tesztkörülményeket, nem csak a főcím számát. A meghajtó feszültségének kismértékű változása több dB-lel eltolhatja az SPL-t, ezért a tesztpontnak meg kell egyeznie a valós alkalmazással.

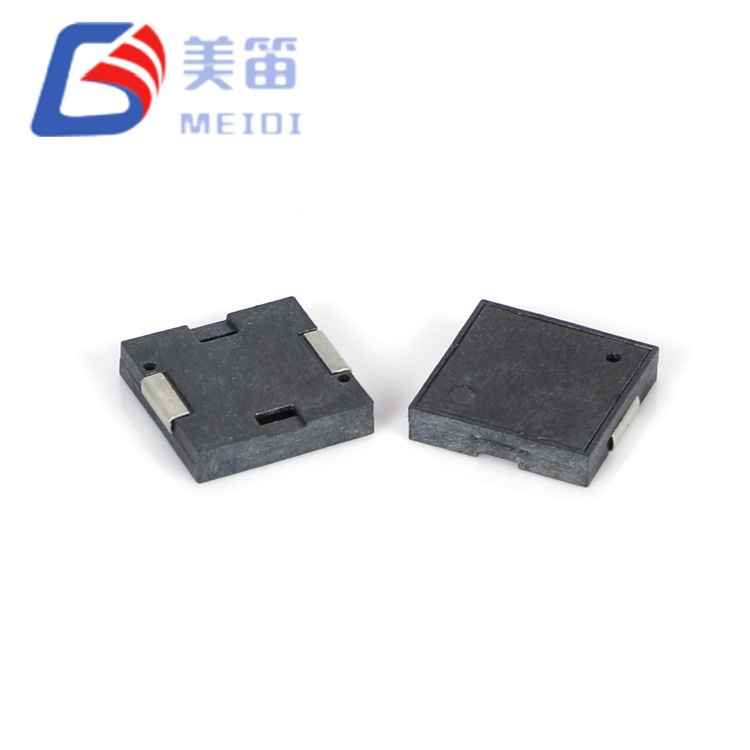

SMD és átfolyós csomagolás

A pick-and-place gyártáshoz az SMD piezoelektromos zümmögők csökkentik a kézi behelyezést és emelik a konzisztenciát a térfogatnál. Az átmenő lyukak és a vezetékes vezetékek továbbra is megfelelnek a kézi összeszerelésnek vagy az olyan tábláknak, amelyeknél extra mechanikai feszültségmentesítésre van szükség. Az ólom stílusának meg kell egyeznie a gyári folyamattal, így a piezoelektromos berregő soha ne váljon szűk keresztmetszetté, amikor a megrendelések a prototípustól a tömeggyártásig terjednek.

Meghajtó áramkör és hullámforma

Az aktív piezoelektromos hangjelző csak egyenáramú tápellátást kér, a többit pedig egy beépített oszcillátor végzi. A passzív piezoelektromos berregőnek négyszöghullámra van szüksége, amelynek frekvenciája határozza meg a hangot, és a vezérlő firmware-e birtokolja a hangmintát. Mivel az elem kapacitív, a vezetőnek a töltő- és kisütési áramot kell kezelnie az állandó egyenáramú terhelés helyett. A vásárlóknak meg kell győződniük arról, hogy a meglévő mikrokontroller meg tudja-e kímélni az időzítőt és a tűket, különben az alkatrész megtakarítása elvész a szoftveres munka miatt.

A hangjelző tipikus alkalmazásai

Kiválasztási ellenőrzőlista vásárlás előtt

• Névleges feszültség és üzemi feszültségtartomány, valamint névleges feszültség melletti kapacitás.
• A rezonanciafrekvencia és annak toleranciája, mivel a hangmagasságnak az akusztikus ablakban kell maradnia.
• Hangnyomásszint (SPL) dB-ben 10 cm-re a megadott feszültség és távolság mellett.
• Vezeték stílusa: SMD, átmenő furat vagy huzal vezeték, az összeállításhoz igazítva.
• A tekercs impedanciája által meghatározott elektromágneses típustól eltérően a piezoelektromos hangjelzést a kapacitás határozza meg, ezért a meghajtó áramkörnek egyeznie kell.
• Üzemi hőmérséklet és RoHS vagy CE megfelelőségi állapot a dokumentumokkal.

Közös ellenőrzési pontok és minőség-ellenőrzés

A bejövő ellenőrzéskor a piezoelektromos hangjelző rezonanciafrekvenciáját, kapacitását és SPL-jét ellenőrzik a megállapodás szerinti tűréshatárhoz képest, mivel ez a három szám határozza meg, hogy a végfelhasználó mit hall. A stabil berregő ugyanazt a hangviselkedést tartja meg az ismétlődő tételekben, ezért a gyári tétel konzisztenciája fontosabb, mint egyetlen tökéletes minta, amelyet a demó kötegből vettek.

Miért nyer a piezoelektromos hangjelző az akkumulátoros termékekben?

A piezoelektromos hangjelző megtartja a helyét a hordozható kivitelben, mert olcsó, masszív és elképesztően hatékony. Ahol az elektromágneses berregő lemerítené a cellát, hogy fenntartsa a hangot, a piezoelektromos berregő mikroampereket kortyol a hangjelzések között, és csak a kerámiája rövid töltése és kisütése közben merít. Azoknál a termékeknél, amelyeknek hónapokig riasztani kell egy érmecellán, a piezoelektromos berregő nem csak a hatékony választás, hanem gyakran az egyetlen választás, amely megfelel az akkumulátor költségvetésének.

Hogyan teszteljük a hangjelzőt a padon

A gyors asztali ellenőrzés a névleges feszültségre beállított szabályozott tápegységet, a 10 cm-es zajszintmérőt és a kimeneten egy frekvenciaszámlálót használ. Egy passzív piezoelektromos hangjelző esetén egy függvénygenerátor szolgáltatja a négyszöghullámot. Az SPL, a kapacitás és a rezonanciafrekvencia rögzítése néhány minta esetében felállítja a bejövő vizsgálati alapvonalat, és megmutatja, hogy a hangjelző köteg stabil-e, mielőtt elérné a vonalat.

Hogyan válasszuk ki a megfelelő csengőgyárat

Ha egy vevő egynél több csengőgyár ajánlatait hasonlítja össze, ritkán a legalacsonyabb árajánlat a legbiztonságosabb. A megfelelő beszállító dokumentálja a névleges feszültséget, kapacitást, SPL-t és rezonanciafrekvenciát minden modellhez, az RoHS és CE fájlokat üldözés nélkül szállítja, és kérésre meg tudja mutatni az ismétlődő tételek konzisztenciáját. Az OEM- és a forgalmazói programok esetében a mintatámogatás, az egyedi címkézés és a stabil átfutási idő jelzi, hogy a gyárat hosszú távú ellátásra építették, nem pedig egyszeri megrendelésekre.

Minőség, megfelelőség és ellátás

Az RoHS- és CE-dokumentációnak a piezoelektromos hangjelzővel együtt kell utaznia. OEM-programok esetén érdeklődjön a köteg konzisztenciájáról, az átfutási idő stabilitásáról, és arról, hogy a gyár támogatja-e a hangjelző egyedi címkézését, csomagolását vagy tűs konfigurációját. Az a szállító, amely a megfelelést alapértelmezettként kezeli, nem szívességként, megkíméli a vevőt a későbbi vám- és ellenőrzési problémáktól.

Gyakran Ismételt Kérdések

K: A piezoelektromos csengő ugyanaz, mint a piezo hangjelző?
V: Igen. A piezo hangjelző egyszerűen a rövidebb neve ugyanannak a kerámia piezoelektromos eszköznek.

K: Miért vesz fel kevesebb áramot, mint egy elektromágneses berregő?
V: A kerámia elem egy kondenzátor, tehát csak a töltéshez és a kisütéshez vesz áramot a meghajtó frekvenciáján, nem pedig azért, hogy tekercsszerűen feszültség alatt maradjon.

K: Aktív vagy passzív válasszam az akkumulátor riasztást?
V: Bármelyik működik; az aktív piezoelektromos zümmögőt egyszerűbb meghajtani, míg a passzív hangjelzést egyedi hangvezérlést ad, ha a firmware megkíméli.

K: A Meidi hangjelzéseket megfelelőségi dokumentumokkal szállítják?
V: Igen. A Meidi termékeket RoHS és CE-vel kapcsolatos dokumentáció támogatja, és a gyár minta- és exporttámogatást tud nyújtani minősített OEM- és forgalmazói projektekhez.

Beszerzési emlékeztető

A legalacsonyabb egységár helyett válassza a piezoelektromos hangjelzőt az alkalmazás és az energiaköltség alapján, mert a rossz meghajtóstílus firmware ciklust és újramintát eredményezhet, ami többe kerül, mint maga az alkatrész. Ha az energiahatékonyság a prioritás, a piezoelektromos berregő általában megtéríti az akkumulátor élettartamát és a helyszíni megbízhatóságot tekintve.
