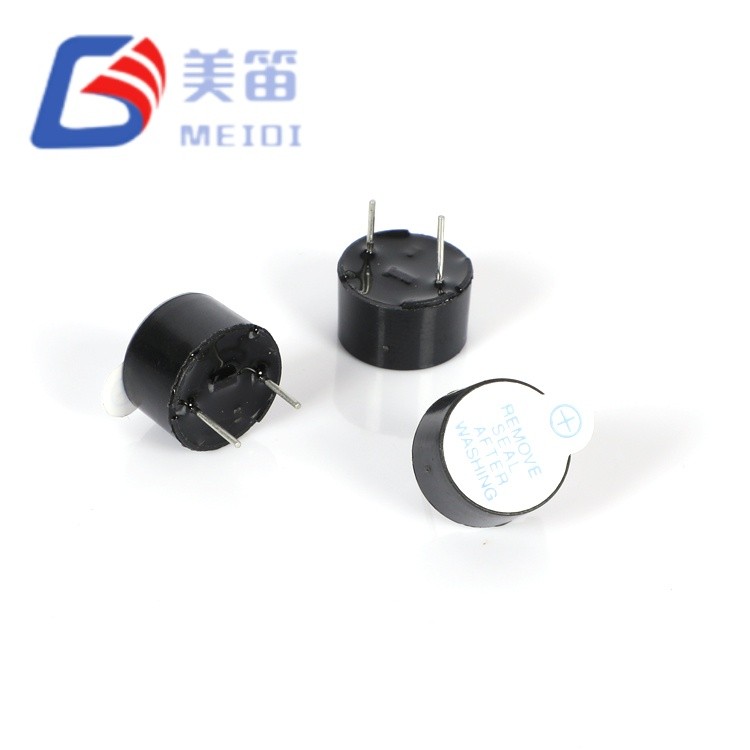

Beépített meghajtó áramkör – közvetlenül kapcsolja be az egyenfeszültséget; nincs szükség külső oszcillátorra, PWM időzítőre vagy meghajtó tranzisztorra
7,5 mm-es kiterjesztett üreges architektúra – 15%-kal nagyobb belső térfogat, mint a 6,5 mm-es ekvivalensek, növeli a Helmholtz-rezonancia hatékonyságát és a csúcs SPL-t
Tapasztalatilag igazolt 89,6–93,2 dB kimenet – a minta átlaga 91,5 dB, 1,1 dB-lel magasabb SPL-t biztosít, mint a kompakt változatok összehasonlítható áramfelvétel mellett
Széles 2–5 V-os működési tartomány – átfogja a Li-ion kisülési görbéket (3,0–4,2 V), a 3,3 V-os szabályozott logikát és az 5 V-os tranziens tűrést
≤30 mA áramerősség 3 V-on – a kiterjesztett üreggeometriából származó hatékony energiaátalakítás hangosabb kimenetet tesz lehetővé, megnövekedett energiaterhelés nélkül
Fekete PBT ház – 255 °C hullámforrasztáshoz és folyamatos -20 °C és +70 °C közötti működéshez

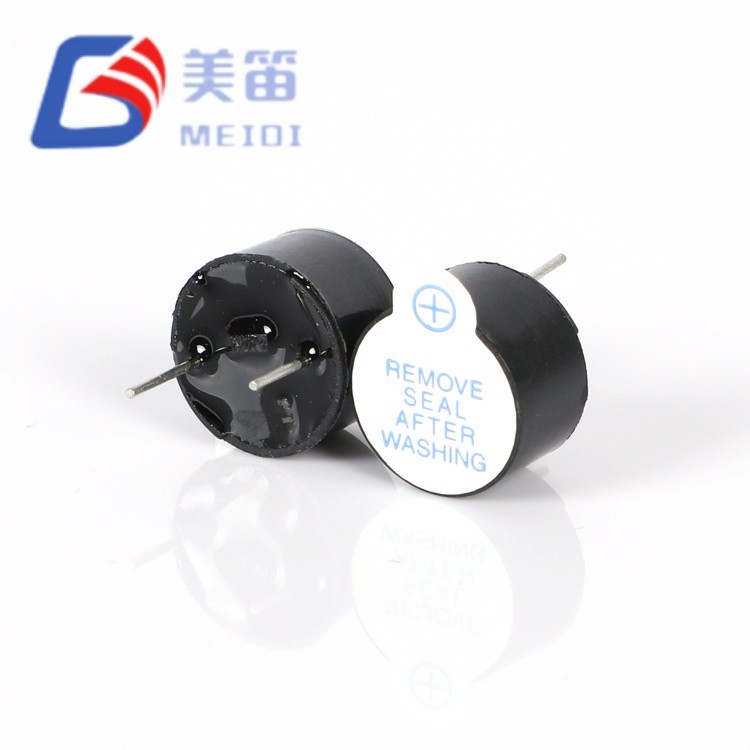

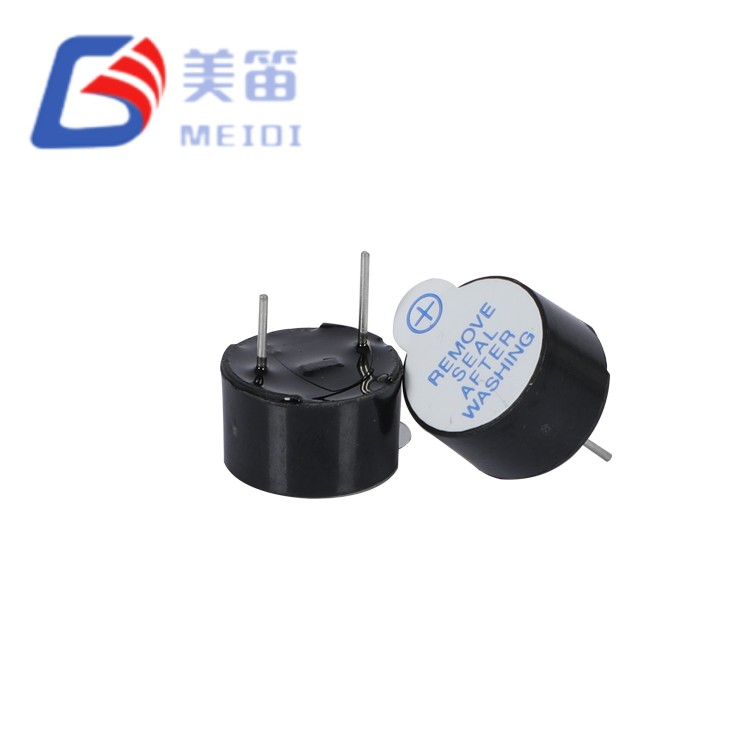

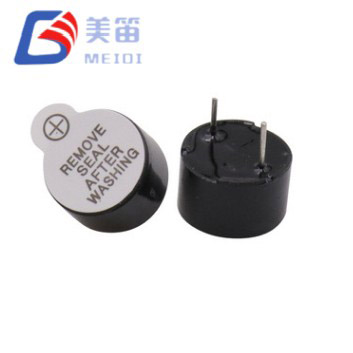

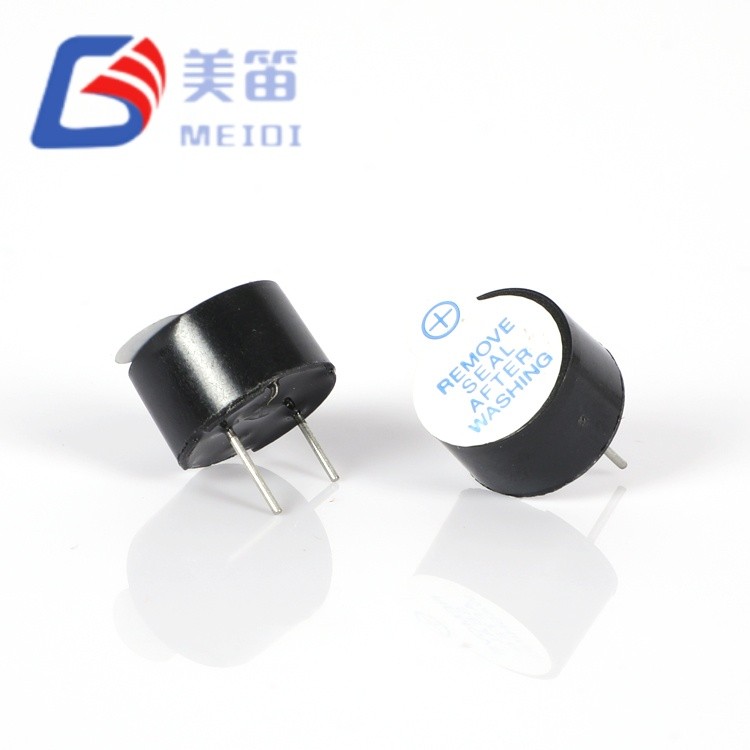

Az 5 V-os elektromágneses hangjelzésű PCB-rögzítés egy speciális akusztikai mérnöki korlátra felel meg: a PCB z-tengelyének távolsága és az átmenő lyukon keresztüli aktív hangjelzők hallható kimenete közötti kompromisszum. Ez a 12,0 × 7,5 mm-es 3 V-os átmenő elektromágneses aktív berregő ugyanazt a 12 mm átmérőjű alapterületet foglalja el, mint a kompakt 6,5 mm-es változatok, miközben mérhetően magasabb hangnyomást biztosít a megnövelt belső rezonanciakamrán keresztül.
Az 1,0 mm-es további üregmagasság kiterjesztett Helmholtz-rezonátorként működik, növelve az akusztikus csatolás hatékonyságát 2700 Hz-es működési frekvencián. A mintavizsgálati adatok megerősítik ezt a műszaki előnyt: a HMB1275-03B 89,6–93,2 dB-t (átlag 91,5 dB) produkál, szemben a 87,0–92,0 dB-lel (átlag 90,4 dB) a 6,5 mm-es ekvivalensekről – 1,1 dB-es logaritmikus teljesítménynövekedés 3× logikusan. Lényeges, hogy ezt az erősítést hasonló áramfelvétel mellett érik el (mintaátlag 22,9 mA vs. 23,1 mA), ami jobb elektroakusztikus átalakítási hatékonyságot jelez, nem pedig egyszerűen megnövelt bemeneti teljesítményt.
Ez a hatékonysági előny két vonatkozásban is fontos: az akkumulátoros kiviteleknél, ahol minden milliamper befolyásolja a működési időt, és a termikusan korlátozott házaknál, ahol a tekercsben a kisebb ellenállási veszteségek alacsonyabb üzemi hőmérsékletet és meghosszabbított alkatrészek élettartamát eredményezik. A 2 V-os minimális üzemi feszültség támogatja a lemerült akkumulátorra figyelmeztető forgatókönyveket; a maximum 5 V olyan rendszerekhez illeszkedik, amelyek szabályozó tűrése laza.
Az átmenő furat kialakítása fekete PBT házzal biztosítja a mechanikai tartást és a hőstabilitást hullámforrasztás, kézi utómunkálatok és tartós ipari vibráció esetén. A polarizált érintkező-konfiguráció megakadályozza a fordított feszültségű telepítési hibákat helyszíni szervizkörnyezetekben.
A HMB1275 sorozat többféle feszültség- és konfigurációs változatban kapható --- 3 V (HMB1275-03B), 5 V 65 mm-es vagy 95 mm-es mágneses gyűrű opciókkal (HMB1275-05B), 5 V és 12 V oldalsó kimenetű hangport változatok (HMB1275-05C / HMB127 és 45-120 45-12d). dB kimenet (HMB1275-24B) --- mindegyik ugyanazt a 12,0 × 7,5 mm-es alapterületet, fekete PBT-házat és átmenő furatú rögzítési platformot kínál az egységes PCB-elrendezéshez és az ellátási lánc kezeléséhez.
Kibővített 7,5 mm-es üreges architektúra – a megnövelt Helmholtz-rezonátortérfogat növeli az akusztikai hatékonyságot 2700 Hz-en anélkül, hogy a nyomtatott áramköri lap területét megnövelné
Ellenőrzött elektroakusztikus hatékonyságnövekedés – a minta átlaga 91,5 dB 22,9 mA mellett, szemben a 90,4 dB 23,1 mA-nél a 6,5 mm-es változatoknál; a nagyobb SPL milliamperenként csökkenti az akkumulátor lemerülését
Beépített oszcillátor széles feszültségtűréssel - 2-5 V között működik frekvencia eltolódás nélkül; stabil 2700 Hz-es kimenet a Li-ion kisülési görbéken keresztül
Kisáramú közvetlen hajtás – ≤30 mA 3 V-on lehetővé teszi az MCU GPIO közvetlen csatlakozását számos alkalmazásban, kiküszöbölve a külső meghajtó fokozatot
Átmenő furatú mechanikus horgony – a PCB-n keresztüli ólomvisszatartás jobban ellenáll a tartós vibrációnak és a hőciklusnak, mint a felületre szerelt alternatívák
Javítástűrő PBT ház – 255 °C-os hullámforrasztási csúcsra és 360 °C-os kézi forrasztásra alkalmas; megőrzi a méretstabilitást a teljes működési tartományban
| Paraméter | Érték | Megjegyzések |
| Névleges feszültség | 3 V (DC) | Névleges működési pont |
| Üzemi feszültség | 2–5 V (DC) | Folyamatos működési tartomány |
| Hangkimenet 10 cm-en | ≥ 85 dB | 3 V-nál szabad mező; mintatartomány 89,6–93,2 dB |
| Rezonancia frekvencia | 2700 ± 300 Hz | Belső oszcillátorral rögzítve |
| Üzemi áram | ≤ 30 mA | 3 V-nál; mintatartomány 21,3–24,6 mA |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

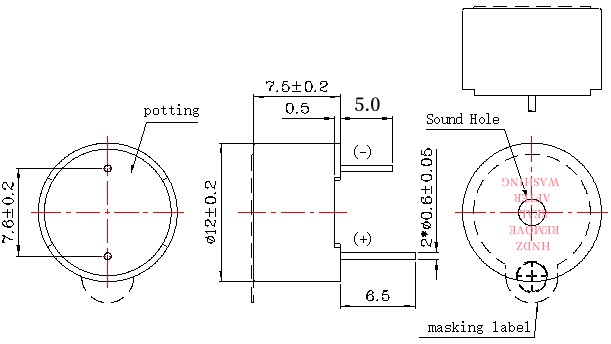

| Méret (átmérő × magasság) | 12,0 × 7,5 mm | Csak test; 7,5 mm-es kiterjesztett üreg |
| Súly | 1,7 g | Tipikus |
| Ház anyaga | Fekete PBT | UL94 V-0 besorolású |
| Szerelés típusa | Átmenő lyuk | Hullámos / kézi forrasztás |
| Forrasztási hőmérséklet (hullám) | 255 ± 15 ℃ | 4-6 másodperc, ajánlott |
| Forrasztási hőmérséklet (kézi) | 360 ± 10 ℃ | 2-5 másodperc, ajánlott |
| Forrasztási hőmérséklet (visszafolyás) | 245 ± 15 ℃ | 180 ℃ előmelegítés 40-70 s; 245 ℃ 3 s; max 3 passz |

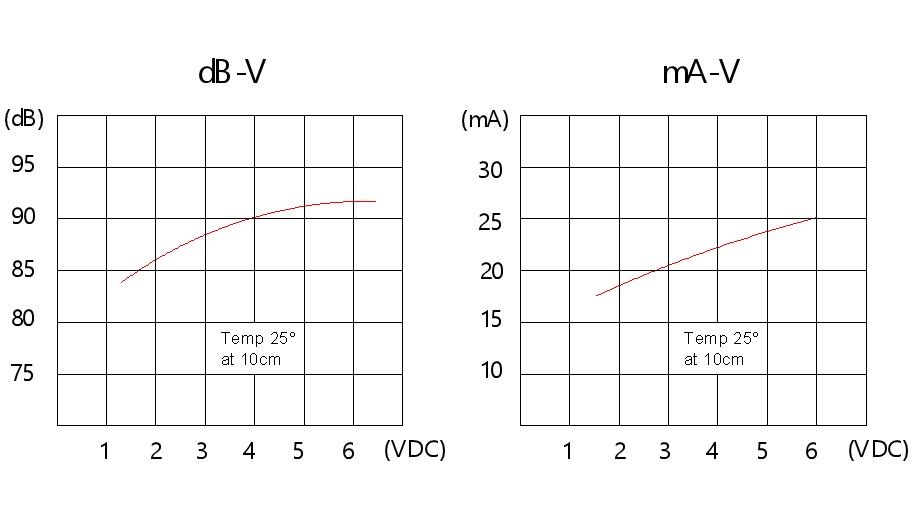

Az 5 V-os elektromágneses hangjelzésű PCB-rögzítés azonos elektromos paraméterekkel rendelkezik, mint a HMB1206-03 (3 V, 2--5 V működési tartomány, ≤30 mA, 2700 Hz), a kiterjesztett 7,5 mm-es üregmagasság pedig ugyanazt a ≥85 dB-es specifikációt garantálja. Az adott alkalmazási környezetben mért mintaadatokért forduljon a gyári alkalmazásmérnökökhöz:
| Metrikus | HMB1206-03 (6,5 mm) | HMB1275-03B (7,5 mm) | Javulás |
| Minta SPL tartomány | 87,0–92,0 dB | 89,6–93,2 dB | +2,6 dB max, +1,2 dB min |
| Minta SPL-átlag | 90,4 dB | 91,5 dB | +1,1 dB |
| Mintaáram tartomány | 21,5–25,0 mA | 21,3–24,6 mA | Hasonló |
| Mintaáram átlag | 23,1 mA | 22,9 mA | -0,2 mA |
| Akusztikai hatásfok (dB/mA) | 3.91 | 3.99 | +2,0% |
Az 1,1 dB-es SPL-javulás egyenértékű áramfelvétel mellett azt jelzi, hogy a megnövelt üregmagasság növeli az akusztikus sugárzás ellenállását – a rezgő membrán és a környező levegő közötti kapcsolatot – ahelyett, hogy egyszerűen növelné a membrán kitérését. Ez az előnyben részesített mérnöki eredmény: nagyobb teljesítmény megnövekedett energiafogyasztás vagy tekercsfűtés nélkül.
A rendszertervezők számára ez a hatékonyságnövekedés a következőket jelenti:
Hosszabb akkumulátor-élettartam hordozható alkalmazásokban (ugyanolyan érzékelt hangerő, alacsonyabb átlagos áramerősség)
Csökkentett hőterhelés a tekercsen és az oszcillátor áramkörön (kisebb ellenállási veszteségek)
Nagyobb tervezési sáv – a 93,2 dB-es maximum 8,2 dB-es belmagasságot biztosít a ≥85 dB-es specifikáció felett, figyelembe véve a feszültségcsökkenést, az öregedést és az akusztikus akadályokat
Raktárfelügyeleti rendszerek – komissiózás befejezéséről szóló figyelmeztetések, készletellenőrzési visszaigazolások és targonca közelségre vonatkozó figyelmeztetések magas mennyezetű környezetben, ahol a hangterjedési távolság számít
Orvosi ágy melletti felszerelés – infúziós pumpa riasztásai, beteghívó rendszer hangjai és lélegeztetőgép hibajelzései, ahol a hangtisztaságnak át kell vágnia a klinikai környezeti zajt
Kereskedelmi konyhai készülékek – sütő időzítők, mosogatógép ciklus végét jelző jelzések és hűtési küszöbérték riasztások akusztikusan tükröződő környezetben
Mezőgazdasági automatizálás – üvegházhatást okozó klímariasztások, öntözőrendszer hibahangok és állatetetési időzítő értesítések a szabadban vagy az istállóban
Teszt- és mérőműszerek – multiméter folytonossági hangok, oszcilloszkóp trigger riasztások és áramellátási határértékekre vonatkozó figyelmeztetések zsúfolt asztali berendezéseken
| Tervezési kényszer | 6,5 mm-es kompakt megoldás | 7,5 mm-es kiterjesztett megoldás |
| PCB z-tengely hézag ≤ 7,0 mm | Kívánt; nincs alternatíva | Meghaladhatja a borítékot |
| Maximális akusztikus teljesítmény 12 mm-es alapterülettől | Az üreg térfogata korlátozza | +1,1 dB SPL-t jelent a megnövelt rezonátoron keresztül |
| Az akkumulátor üzemideje kritikus | Nagyobb áram az egyenértékű SPL-hez | Ugyanaz az SPL, kisebb áramerősség – vagy hangosabb azonos áramerősség mellett |
| Hőszigetelt ház | Tekercses fűtési koncentrátumok | Csökkentett ellenállási veszteségek alacsonyabb üzemi hőmérséklet |
| Öregedési és feszültségcsökkentési határ | Szoros; minimális specifikáció | 8,2 dB belmagasság ≥85 dB felett |
A 7,5 mm-es magasság továbbra is kompatibilis a legtöbb szabványos burkolattal, és nem zavarja a PCB felett elhelyezett tipikus akkumulátorcsomagot, kijelzőt vagy árnyékolási konfigurációkat. Azoknál a terveknél, ahol a 6,5 mm-es kimenet marginális, a HMB1275-03B olyan akusztikus frissítési utat biztosít, amely nem igényel alapterület- vagy elrendezés-módosítást – csak további z-tengelytávolságot.

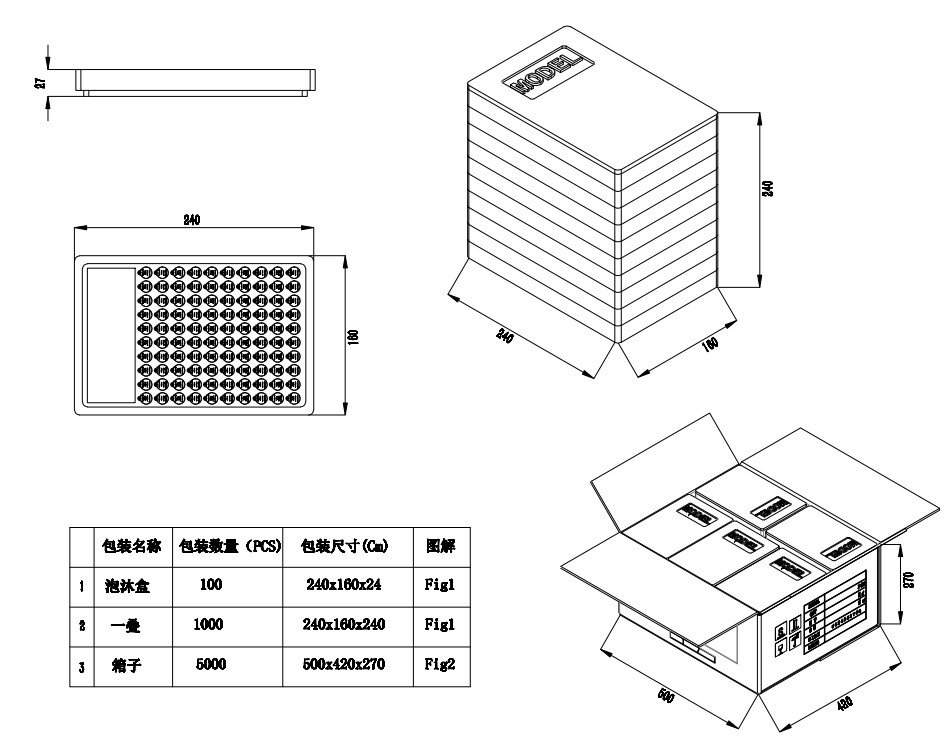

A MEIDI 100%-ban automatizált elektromos teszteléssel és akusztikus ellenőrzéssel gyártja az 5 V-os elektromágneses hangjelzésű PCB-rögzítést erre a célra szolgáló, átmenő furatú szerelősorokon. Minden gyártási tétel a következőkön megy keresztül:
Akusztikai konzisztencia ellenőrzése – 100%-os SPL-teszt névleges feszültségen; mintatétel 89,6–93,2 dB 1,7 dB teljes szórás mellett
Frekvenciastabilitás ellenőrzése – statisztikai mintavételezés 2700 Hz-en ±11%; mintatartomány 2690–2721 Hz
Áramfelvétel ellenőrzése – ≤30 mA maximum; minta átlaga 22,9 mA 3,3 mA szórás mellett
Magas hőmérsékletű üzemidő – 1000 óra +70 ℃-on folyamatos SPL-felügyelettel
Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként
Forraszthatóság J-STD-002 szerint – 3. kategória, 260 ℃ nedvesítési mérleg
Elérhető tanúsítványok: RoHS, REACH, UL94 V-0 (házanyag). Az IEC 60950-1 megfelelőségi jelentések kérésre rendelkezésre állnak mennyiségi beszerzéshez.
1. kérdés: Miben hasonlít a HMB1275-03B a HMB1206-03-hoz ugyanabban az alkalmazásban?
A HMB1275-03B a HMB1206-03 közvetlen akusztikai frissítése. Mindkettő azonos elektromos paraméterekkel rendelkezik (3 V, 2–5 V tartomány, ≤30 mA, 2700 Hz) és 12,0 mm átmérőjű lábnyom. A 7,5 mm-es üregmagasság 1,1 dB-lel magasabb átlagos SPL-t (91,5 dB vs. 90,4 dB) biztosít marginálisan alacsonyabb áramfelvétel mellett (22,9 mA vs. 23,1 mA). A kiválasztás a z-tengely hézagától függ: ha 7,5 mm belefér a házba, a HMB1275-03B kiváló akusztikai hatékonyságot biztosít nulla lábnyom vagy áramkör-újratervezés mellett.
2. kérdés: A 7,5 mm-es magasság kompatibilis a szabványos 12 mm-es hangjelző házakkal?
Igen. A 12,0 mm-es átmérő megfelel az ipari szabvány előlapi kivágásainak és a 12 mm-es átmenőlyukú hangjelzők PCB-elrendezéseinek. A 7,5 mm-es magasság a legtöbb 9–12 mm-es berregőhöz tervezett burkolaton belül van. Korlátozott magasságú alkalmazásoknál (≤7,0 mm) a HMB1206-03 (6,5 mm) típust kell helyette értékelni.
3. kérdés: Mi az ajánlott üzemi feszültség folyamatos ipari felhasználáshoz?
Az optimális akusztikai stabilitás és a tekercs élettartama érdekében a névleges 3 V-on vagy annak közelében működjön. Míg a 2-5 V tartomány biztosítja a működőképes működést az akkumulátor kisülési görbéjén és a szabályozó toleranciáján, az 5 V-os felső határon történő tartós működés növeli a tekercs hőfeszültségét. A nap 24 órájában, a hét minden napján, a hét minden napján működő folyamatos hangjelzésű alkalmazásoknál értékelni kell a burkolat hőkezelését, hogy megakadályozzuk a hő felhalmozódását a hangjelző körül.
4. kérdés: Milyen SPL várható a tényleges telepítés során?
Az adatlap garantálja a ≥85 dB minimális hangnyomást 3 V egyenfeszültségen és 10 cm-es szabad térben. A kötegelt minta mérések megerősítik a 93,2 dB-es kimenetet szabványos tesztkörülmények között, ami a specifikációban meghatározott minimum feletti tervezési ráhagyást biztosít. A tényleges rendszeren belüli SPL függ a szerelési iránytól, a ház akusztikus terhelésétől, a feszültség stabilitásától és a védőrácsoktól vagy porvédőktől. Az alkalmazás-specifikus SPL-becsléshez forduljon a gyári alkalmazásmérnökökhöz, és adja meg a ház adatait.
5. kérdés: Rendelkezésre állnak egyéni konfigurációk az OEM mennyiségi rendelésekhez?
Lépjen kapcsolatba a MEIDI Industrial Sales-szel, hogy megvitassák az egyedi követelményeket, beleértve az alternatív üreggeometriákat, az ólomformázó konfigurációkat, a tűosztás módosításait és a ház színkódolását. A minimális rendelési mennyiségek és az átfutási idők a módosítás összetettségétől függően változnak; küldjön be egy OEM konfigurációs kérést árajánlat és megvalósíthatósági értékelés céljából.
A mennyiségi árakkal, az egyedi üregkonfigurációkkal, az SPL-jellemzői jelentésekkel vagy a ház tervezésébe való integrációval kapcsolatban forduljon a MEIDI Industrial Sales-hez. Mérnöki minták állnak rendelkezésre akusztikai kiértékeléshez a célkörnyezetben.
A MEIDI-alkalmazások tervezése általában egy munkanapon belül válaszol a műszaki megkeresésekre az illesztőprogram-áramköri megjegyzésekkel, a házintegrációs irányelvekkel és a mennyiségi árakkal.
