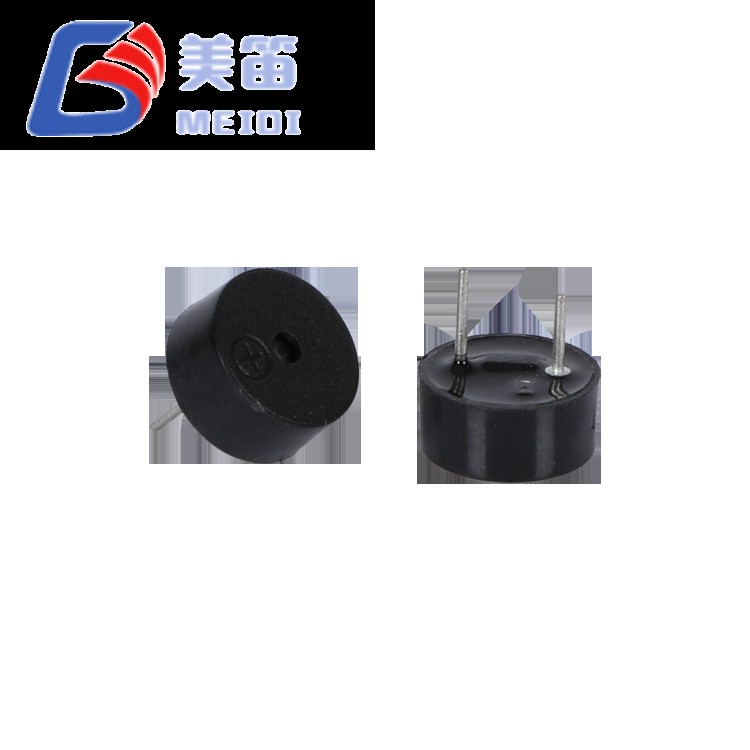

Három feszültségváltozat – 3 V (1,5–4,5 V), 5 V (3–7 V) és 12 V (8–16 V) – ugyanazon a 2700 ± 300 Hz-es rezonanciafrekvencián
Integrált oszcillátor áramkör – Az egyenáramú alkalmazás fix hangú kimenetet generál külső PWM vagy jelkondicionálás nélkül
≥85 dB hangnyomás 10 cm-en – meghatározott minimum mindhárom változatnál a megfelelő névleges feszültségeknél
0,71 g könnyű test (specifikáció szerint)
Fekete PBT ház; üzemi hőmérséklet -20 °C és +70 °C között, tárolási hőmérséklet -30 °C és +80 °C között
4,2 mm magasságú profil (specifikáció szerint)
| Paraméter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Névleges feszültség | 3 V DC | 5 V DC | 12 V DC |
| Üzemi feszültség | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Méretek (átmérő × magasság) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Súly | 0,71 g | 0,71 g | 0,71 g |
| Ház anyaga | Fekete PBT | Fekete PBT | Fekete PBT |

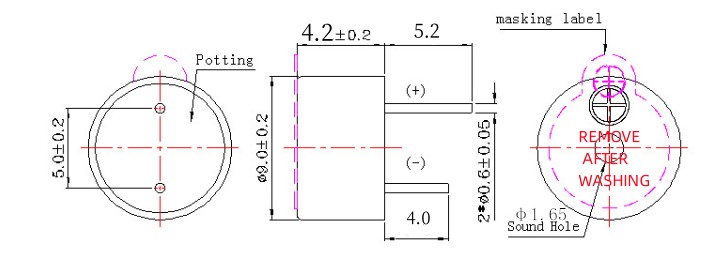

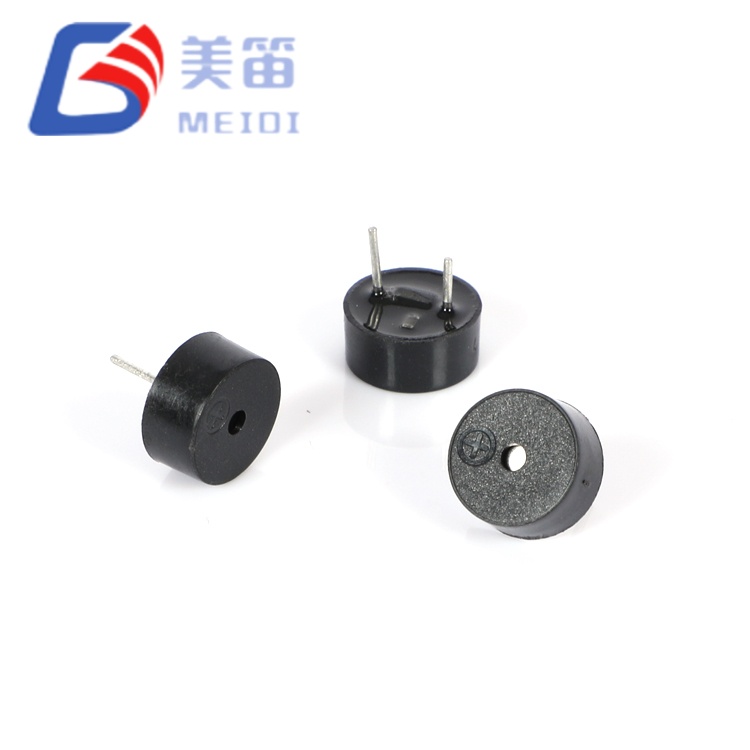

Kompakt 9,0 × 4,2 mm-es alapterület – meghatározott méretek az átmenőlyukon történő rögzítéshez
Az integrált oszcillátor kiküszöböli a külső hajtást – az egyenfeszültségű alkalmazás fix 2700 ± 300 Hz-es hangot generál külső PWM vagy jelgenerátor nélkül
Három feszültségszint – 3 V, 5 V és 12 V változatok lehetővé teszik a választást a rendelkezésre álló rendszerfeszültség sín alapján
0,71 g tömeg – specifikáció szerint

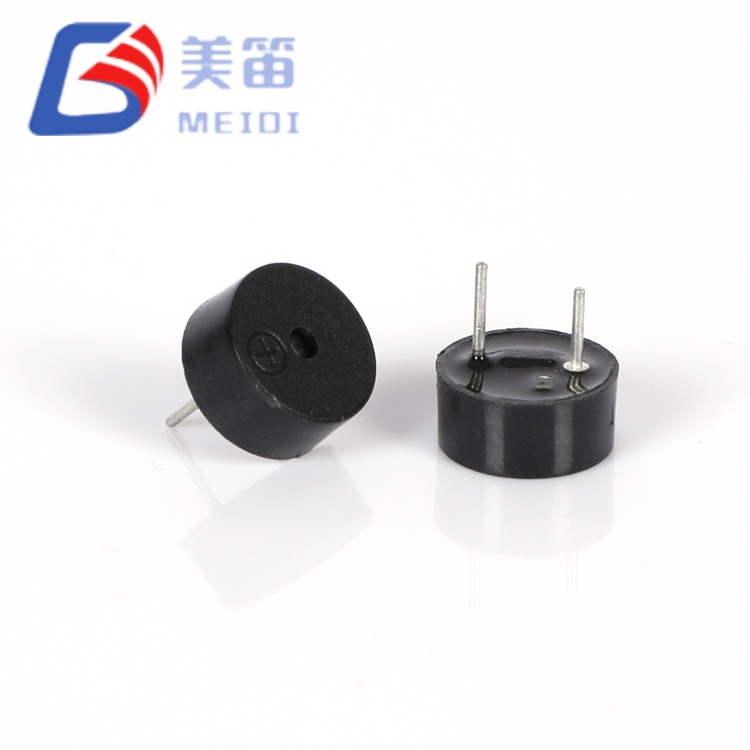

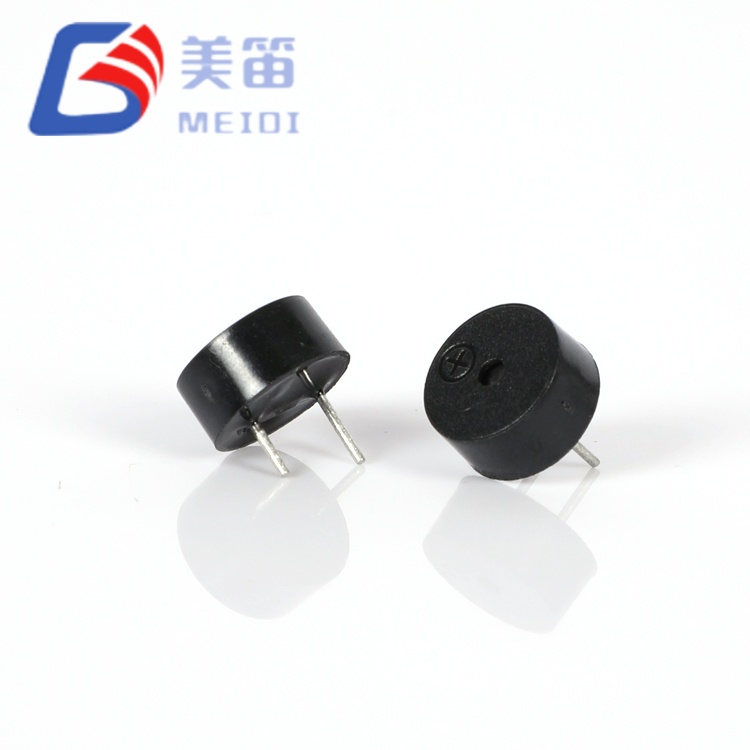

Polarizált átmenő furatos rögzítés – a tű polaritásjelzése a helyes tájolást jelzi
Fekete PBT ház ipari összeszereléshez – specifikációnként kompatibilis a hullámforrasztással 255 ± 15 °C-on és a kézi forrasztással 360 ± 10 °C-on
≤ 30 mA áramfelvétel névleges feszültség mellett – meghatározott maximális üzemi áram
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 3 V DC | Névleges működési pont |
| Üzemi feszültség | 1,5 – 4,5 V DC | Folyamatos hatótávolság |

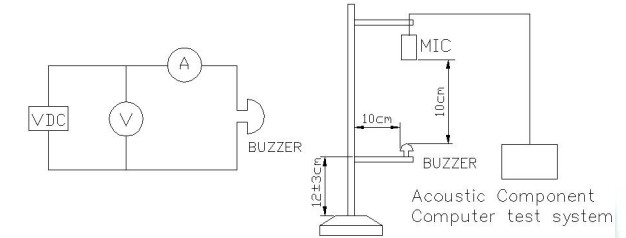

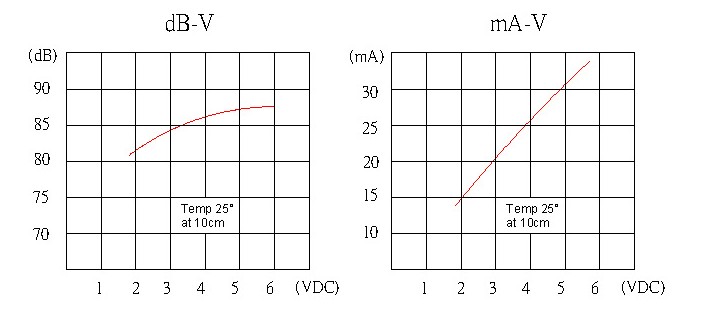

| Hangkimenet 10 cm-en | ≥ 85 dB | 3V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 3V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,0 × 4,2 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 5 V DC | Névleges működési pont |
| Üzemi feszültség | 3 – 7 V DC | Folyamatos hatótávolság |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 5V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,0 × 4,2 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 12 V DC | Névleges működési pont |
| Üzemi feszültség | 8 – 16 V DC | Folyamatos hatótávolság |
| Hangkimenet 10 cm-en | ≥ 85 dB | 12V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 12V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,0 × 4,2 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
Megjegyzés: A következő adatok a MEIDI termékleírásaihoz csatolt tesztjelentésekből származnak. Ezek az értékek a mintavételezett gyártási tételek tipikus eloszlását mutatják, és nem garantált specifikációk.
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia tartomány (Hz) | Átm. (mm) | H (mm) |
| HNT-9042-03 | 86,5 – 89,5 | 22,8 – 26,5 | 2690-2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24,5 – 26,1 | 2677 – 2723 | 9,0 – 9,1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Megjegyzés: A HNT-9042-12 minta 2. adatsora 42,1 mm-es magasságot mutat, ami az eredeti vizsgálati jelentésben tipográfiai hiba; a megadott méret 4,2 ± 0,2 mm.
A garantált specifikációk a fenti Műszaki adatok táblázatokban találhatók. Lépjen kapcsolatba a MEIDI-vel a tételes tesztadatokért.
Kézi teszt- és mérőműszerek – hallható befejezés és küszöbérték riasztások multiméterekben, oszcilloszkópokban és terepi kalibrátorokban
Hordozható orvosi eszközök – elemmel működő glükózmonitorok, pulzoximéterek és porlasztók, amelyek alacsony profilú akusztikus riasztást igényelnek
Szórakoztató elektronikai cikkek és kisgépek – mikrohullámú időzítők, kávéfőző hangjelzések és légtisztító szűrőcsere figyelmeztetések
Elemes biztonsági érzékelők – ajtó/ablak érintkező érzékelők, mozgásérzékelők és füstriasztó tesztjelek
Távközlési berendezések – rackbe szerelt UPS hibajelzések, hálózati kapcsoló állapotjelző hangok és az alközponti rendszer hangos visszajelzései
Oktatási és hobbi elektronika — Arduino és Raspberry Pi projekt hangvisszajelzés
| Tervezési szempont | HNT-9042 sorozat funkció |
| Kompakt lábnyom | 9,0 × 4,2 mm megadott méretek |
| Többféle rendszerfeszültség | Három változat (3V/5V/12V) ugyanazt a 2700 ± 300 Hz-es rezonanciafrekvenciát osztja meg |
| Egyszerűsített meghajtó áramkör | Az integrált oszcillátor kiküszöböli a külső PWM generátort vagy mikrokontroller időzítőt |
| Átmenő furatú szerelés | Az átvezető PCB rögzítés mechanikus rögzítést biztosít |
| Vegyes technológiájú összeszerelés | PBT ház kompatibilis hullámforrasztással és kézi utómunkával specifikáció szerint |
Kérjen mintát a hangnyomás, az áramfelvétel és a magassági hézag értékeléséhez a célterületen.
A MEIDI 9042 elektromágneses aktív hangjelző specifikációi a következő megbízhatósági teszteket határozzák meg:
Magas hőmérsékletű tárolás - 48 óra +80 ± 2 °C-on, visszaállítás szobahőmérsékleten 2 órán keresztül a tesztelés előtt
Alacsony hőmérsékletű tárolás – 48 óra -30 ± 2 °C-on, visszaállítás szobahőmérsékleten 2 órán keresztül a vizsgálat előtt
Hőmérséklet-ciklus – 5 ciklus: -30 °C expozíció 30 perc, +80 °C expozíció 30 perc; 2 órával a vizsgálat előtt szobahőmérsékleten állítsa vissza
Leejtési teszt — vízszintes helyzet, szabadesés 75 cm-ről 10 mm-re keményfa tábla, 3 csepp; ellenőrizze a megjelenést és mérje meg az elektromos teljesítményt
Rezgésvizsgálat – 10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, összesen 0,5 óra; sweep idő 10-55 Hz és vissza egyetlen amplitúdó 1,0 mm alatt 1 perc
Páratartalom-teszt – 48 óra 50 ± 5 °C-on / 90–95% relatív páratartalom, visszaállítás szobahőmérsékleten 2 órán keresztül a tesztelés előtt
Forrasztási hőállóság – merítse a vezetékeket olvadt forrasztóanyagba 250 ± 5 °C-on 10 ± 0,5 másodpercre, a testet 2,0 mm-re a forrasztástól
Megjegyzés: Minden vizsgálati körülmény megegyezik a MEIDI HNT-9042 sorozat 2023-11-07-i termékleírásában. Lépjen kapcsolatba a MEIDI-vel a gyártási vizsgálati protokoll részleteiért és a tényleges tételes tesztadatokért.
1. Hogyan választhatok a HNT-9042-03, HNT-9042-05 és HNT-9042-12 között?
A kiválasztás a rendelkezésre álló DC tápfeszültségtől függ. A HNT-9042-03 (1,5–4,5 V) 3,3 V-os logikai rendszerekhez és kisfeszültségű mikrokontroller projektekhez alkalmas. A HNT-9042-05 (3–7V) illeszkedik az 5 V-os ipari logikához és a szabványos készülékvezérlő feszültségekhez. A HNT-9042-12 (8–16 V) 12 V-os ipari vezérlőbuszokhoz és biztonsági rendszerek tápegységeihez készült. Mindhárom változat ugyanazt a 2700 ± 300 Hz-es rezonanciafrekvenciát és ugyanazt a minimális hangnyomás-specifikációt tartalmazza.
2. Használhatom a HNT-9042-03-at 3,3 V-os mikrokontroller GPIO tűvel?
A HNT-9042-03 üzemi feszültségtartománya 1,5–4,5 V DC, amely magában foglalja a 3,3 V-ot is. A ≤30 mA üzemi áramot 3 V-on azonban ellenőrizni kell a mikrokontroller érintkezőinek áramforrási képességével szemben. Ellenőrizze, hogy a meghajtó forrás ≤30 mA-t tud-e biztosítani üzemi feszültség mellett. Ha szükséges, forduljon a MEIDI-hez a meghajtóáramköri ajánlásokért.
3. Mekkora a minimális házmagasság a HNT-9042 hanglyuk felett?
Biztosítson megfelelő távolságot a hanglyuk felett, hogy elkerülje a hangnyomás csökkenését. Tekintse meg a MEIDI termékspecifikációjában található óvintézkedéseket.
4. A HNT-9042 sorozat alkalmas folyamatos működésre?
Az üzemi hőmérséklet tartomány -20 °C és +70 °C között van specifikációnként. Folyamatos működéssel kapcsolatos kérdésekkel forduljon a MEIDI-hez.
5. A HNT-9042 sorozat helyettesítheti a passzív hangjelzést egy meglévő kivitelben?
A HNT-9042 egy aktív hangjelző beépített oszcillátorral, míg a passzív hangjelzők külső váltóáramú meghajtó jelet igényelnek. A passzív hangjelző HNT-9042 aktív berregőre cseréléséhez áramkör módosításra van szükség: távolítsa el a külső meghajtó áramkört, és csatlakoztassa közvetlenül a HNT-9042-t a megfelelő egyenfeszültségű sínhez. Az átmenő furat csap konfigurációja eltérhet a passzív hangjelzés alapterületétől; ellenőrizze a tű átmérőjét, osztását és polaritását az eredeti PCB elrendezéshez képest. Lépjen kapcsolatba a MEIDI-vel a csere megvalósíthatósági értékeléséhez.
1.Ne alkalmazzon a megadott üzemi feszültségtartományon túli feszültséget.
2. Ez a termék nyitott kialakítású, és nem felel meg a vízálló vagy a ragasztószivárgás követelményeinek.
3. A korrozív gázt tartalmazó környezetben történő hosszan tartó használat korrodálhatja a hangjelző alkatrészeit, és megakadályozhatja a megfelelő működést.
4. A berregő hangnyomás-teljesítménye az alkalmazott feszültség vagy áramerősség függvényében változik; győződjön meg arról, hogy az üzemi feszültség vagy áram megfelel a specifikáció követelményeinek.
5.Ne helyezzen terelőlemezt a hanglyuk elé vagy fedje le, mert ez instabil működéshez vezethet.
6. A berregőt megfelelő csomagolásban kell tárolni, hogy elkerüljük a nedvességet, a rozsdát és a tűkivezetések oxidációját.

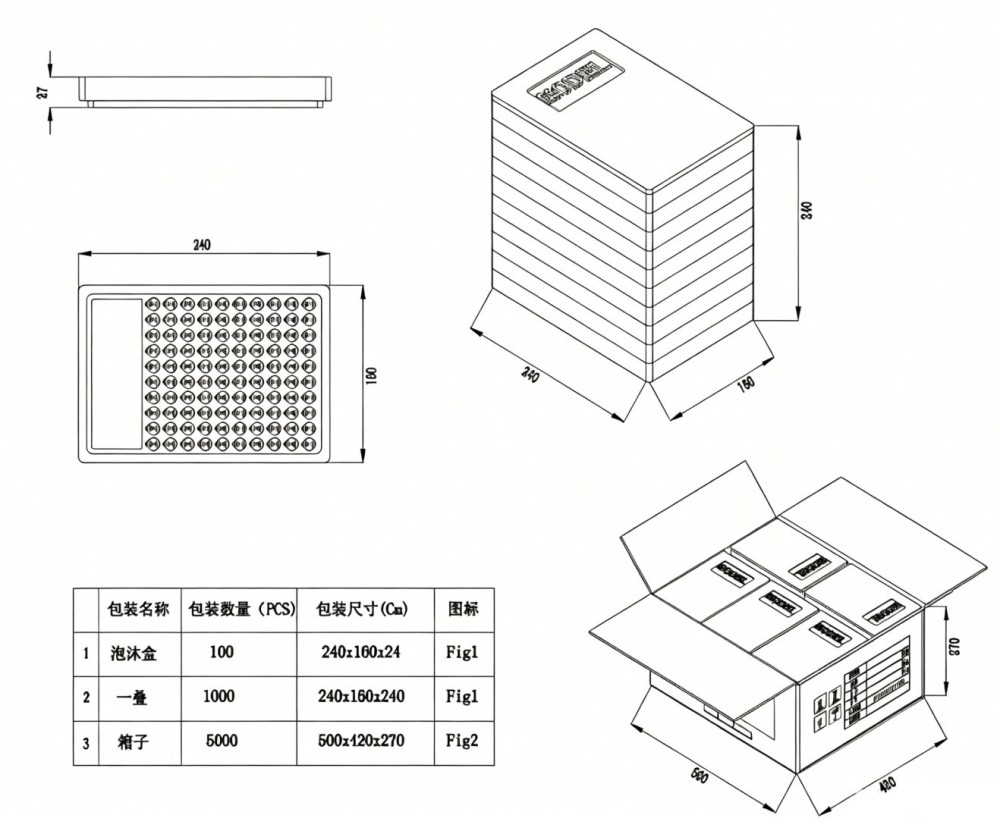

Az örökölt átmenő hangjelzők, a sorozat adatlapjai, a feszültségváltozatok mintaértékelése vagy az egyedi vezetékkonfigurációk kereszthivatkozási ellenőrzéséhez forduljon a MEIDI Applications Engineeringhez.
