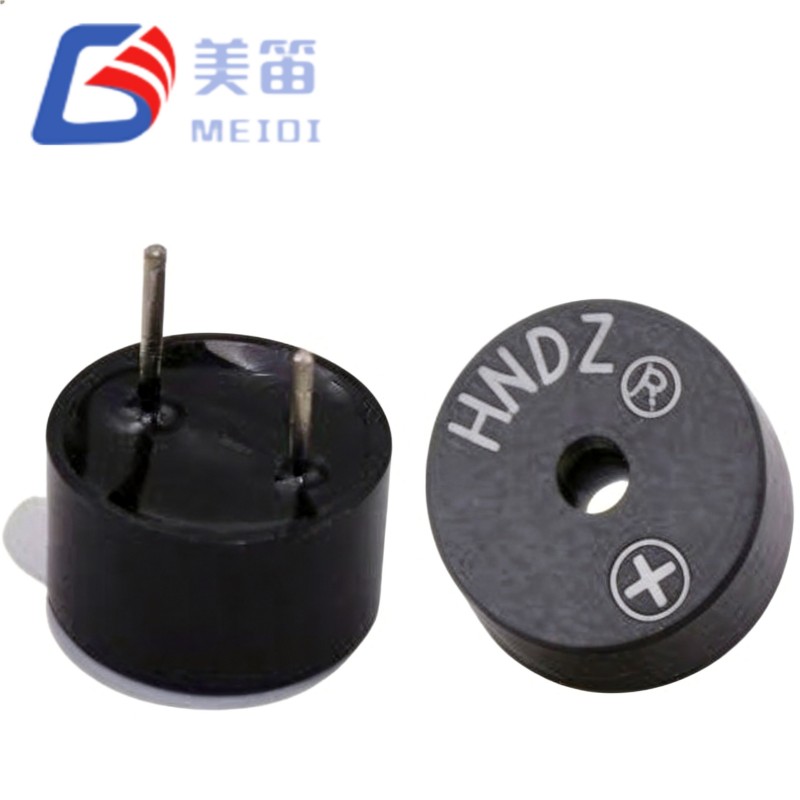

Három feszültségváltozat – 3 V (1,5–4,5 V), 5 V (3–7 V) és 12 V (8–16 V) – ugyanazon a 2700 ± 300 Hz-es rezonanciafrekvencián
Integrált oszcillátor áramkör – DC alkalmazás fix hangú kimenetet generál külső PWM vagy jelgenerátor nélkül
≥85 dB hangnyomás 10 cm-en – meghatározott minimum mindhárom változatnál a megfelelő névleges feszültségeknél
Fekete PBT ház; üzemi hőmérséklet -20 °C és +70 °C között, tárolási hőmérséklet -30 °C és +80 °C között

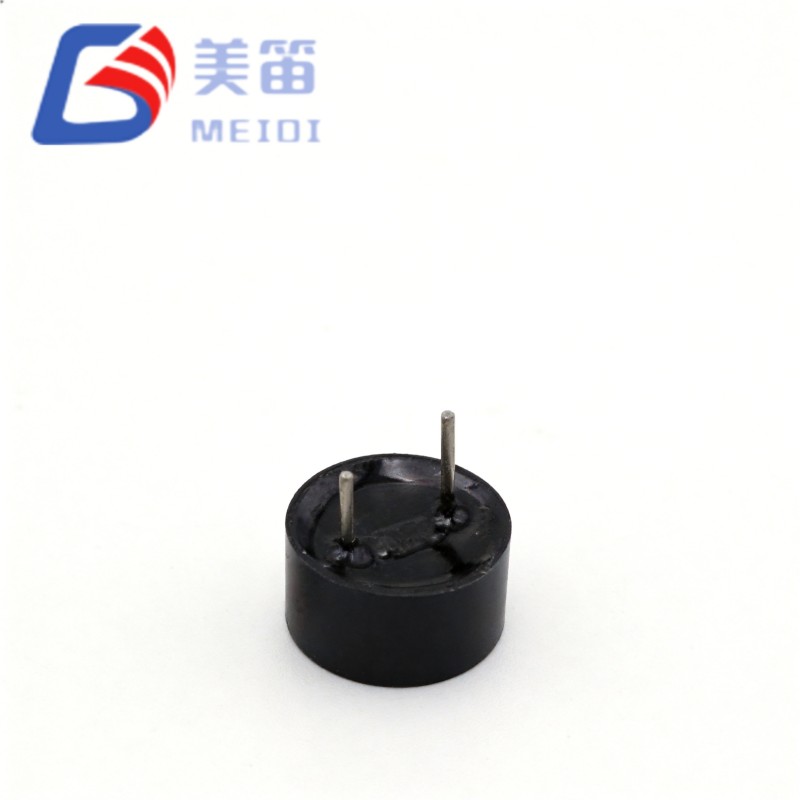

Átmenő furatos rögzítés polarizált tűs konfigurációval

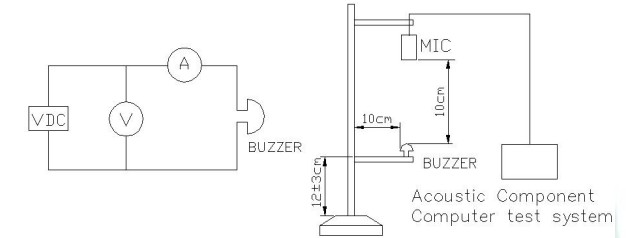

| Paraméter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Névleges feszültség | 3 V DC | 5 V DC | 12 V DC |
| Üzemi feszültség | 1,5 – 4,5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

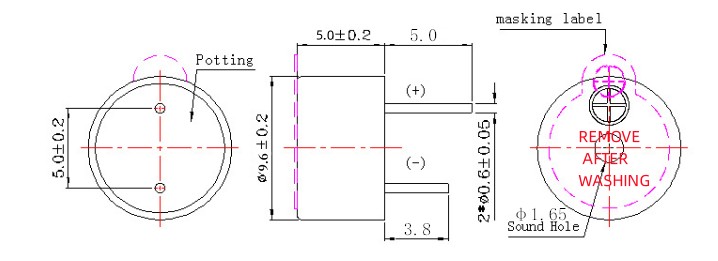

| Méretek (átmérő × magasság) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (vizsgálati jegyzőkönyvenként) | 9,6 × 5,0 mm |
| Súly | 0,78 g | 0,78 g | 0,78 g |
| Ház anyaga | Fekete PBT | Fekete PBT | Fekete PBT |
Az integrált oszcillátor kiküszöböli a külső hajtást – az egyenfeszültségű alkalmazás fix 2700 ± 300 Hz-es hangot generál külső PWM, mikrokontroller vagy jelgenerátor nélkül
Három feszültségszint – 3 V, 5 V és 12 V változatok lehetővé teszik a választást a rendelkezésre álló rendszerfeszültség sín alapján

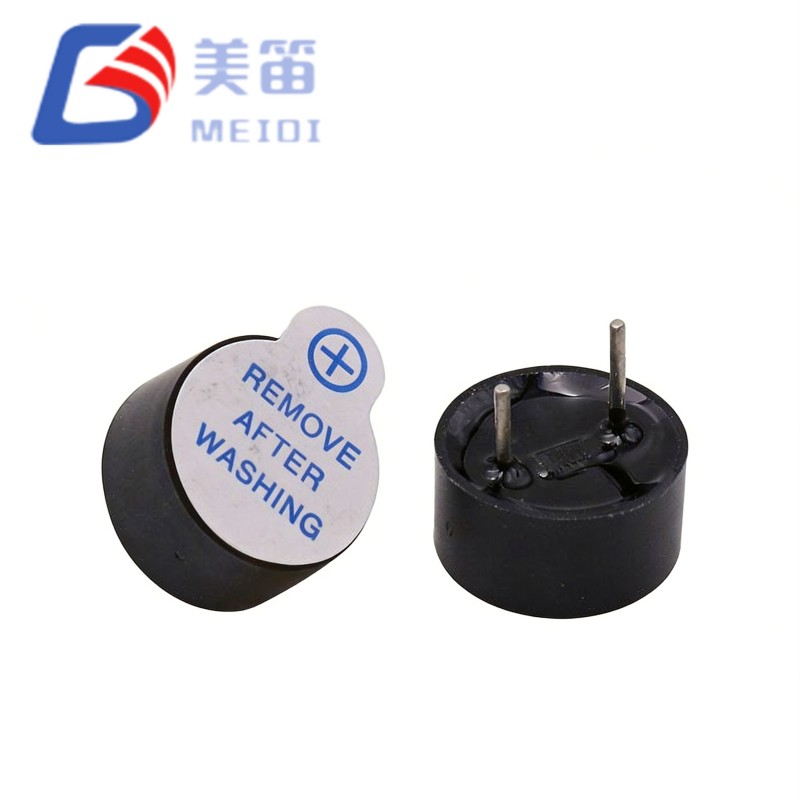

Polarizált átmenő furatos rögzítés – a tű polaritásjelzése a helyes tájolást jelzi
Fekete PBT ház ipari összeszereléshez – specifikációnként kompatibilis a hullámforrasztással 255 ± 15 °C-on és a kézi forrasztással 360 ± 10 °C-on
≤ 30 mA áramfelvétel névleges feszültség mellett – meghatározott maximális üzemi áram
2700 ± 300 Hz rezonanciafrekvencia — meghatározott középfrekvencia meghatározott tűréssel
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 3 V DC | Névleges működési pont |
| Üzemi feszültség | 1,5 – 4,5 V DC | Folyamatos hatótávolság |
| Hangkimenet 10 cm-en | ≥ 85 dB | 3V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 3V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,6 × 5,0 mm | Test a csapok nélkül |
| Súly | 0,78 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 5 V DC | Névleges működési pont |
| Üzemi feszültség | 3 – 7 V DC | Folyamatos hatótávolság |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 5V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,0 × 5,5 mm | vizsgálati jelentés szerint; ellenőrizze az alkalmazását |
| Súly | 0,78 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Elektromágneses átmenőnyílású aktív hangjelző | — |
| Névleges feszültség | 12 V DC | Névleges működési pont |
| Üzemi feszültség | 8 – 16 V DC | Folyamatos hatótávolság |
| Hangkimenet 10 cm-en | ≥ 85 dB | 12V-on, szabad mező |
| Üzemi áram | ≤ 30 mA | 12V-on |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 °C ~ +70 °C | Folyamatos |
| Tárolási hőmérséklet | -30 °C ~ +80 °C | Nem működő |
| Méretek (átmérő × magasság) | 9,6 × 5,0 mm | Test a csapok nélkül |
| Súly | 0,78 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Forrasztás (reflow) | 245 ± 15 °C, 3 s | 180 °C előmelegítés 40-70 s; max 3 passz |
| Forrasztás (hullám) ★ | 255 ± 15 °C, 4-6 s | 2-3 menet ajánlott |
| Forrasztás (kézi) ★ | 360 ± 10 °C, 2-5 s | 2-3 menet ajánlott |
Megjegyzés: A következő adatok a termékleírásokhoz csatolt tesztjelentésekből származnak. Ezek az értékek a mintavételezett gyártási tételek tipikus eloszlását mutatják, és nem garantált specifikációk. A HNT-9650-05 vizsgálati jelentés a HNB09A03 modellre hivatkozik; Kérjük, ellenőrizze az aktuális modell megjelölést a MEIDI-vel.
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia tartomány (Hz) | Átm. (mm) | H (mm) |
| HNT-9650-03 | 86,5 – 89,5 | 24,5 – 26,5 | 2690-2730 | 9,59 – 9,61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24,5 – 26,5 | 2677 – 2723 | 9,0 – 9,1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24,9 – 26,5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
A garantált specifikációk a fenti Műszaki adatok táblázatokban találhatók. Lépjen kapcsolatba a MEIDI-vel a tételes tesztadatokért.
A következő alkalmazások csak a paraméter-alkalmassági elemzés alapján kerültek azonosításra. Nem vonatkozik autóipari, egészségügyi vagy biztonsági tanúsítvány. Lépjen kapcsolatba a MEIDI-vel az alkalmazás-specifikus érvényesítés és a megfelelőség megerősítése érdekében.
Ipari vezérlőpanel riasztórendszerek – hibajelzések és vészriasztások PLC-házakban, motorhajtásokban és folyamatvezérlő rendszerekben, ahol 12V, 5V vagy 3,3V logikai sínek állnak rendelkezésre
Biztonsági és beléptető központok – behatolásészlelés, ajtók kényszernyitása és tűzriasztó hangjelzés; A 3 V-os változat megfelelhet az akkumulátoros vezeték nélküli paneleknek, a 12 V-os változat megfelel a szabványos biztonsági busz feszültségeinek
Áramelosztás és elektromos berendezések – megszakító-kioldó riasztások, transzformátor túlterhelési figyelmeztetések és kapcsolóberendezések állapotjelzése
Gyári automatizálási gépek – CNC hibariasztások, szállítószalag leállási figyelmeztetések és robotcella állapotjelzés
Kereskedelmi készülék interfészek – a ciklus végének jelzése ipari mosogatógépekben, mosodai berendezésekben és árusító automatákban
Hagyományos berendezések javítása és felújítása – potenciális helyettesítő jelölt a meglévő átmenő lyukon keresztül működő aktív hangjelzésekhez; Használat előtt ellenőrizze a tűk kompatibilitását és méretét az eredeti alkatrészhez képest
| Tervezési szempont | 9650 Elektromágneses aktív hangjelző funkció |
| Több rendszerfeszültség a termékcsaládban | Három változat (3V/5V/12V) ugyanazt a 2700 ± 300 Hz-es rezonanciafrekvenciát osztja meg |
| Egyszerűsített meghajtó áramkör | Az integrált oszcillátor kiküszöböli a külső PWM-generátort, a mikrokontroller időzítőjét vagy a dedikált hangjelző meghajtó IC-t |
| Átmenő furatú szerelés | Az átvezető PCB rögzítés mechanikus rögzítést biztosít |
| Polarizált csapok | A tű polaritásjelzése a helyes tájolást jelzi |
| Vegyes feszültségű termékcsaládok | Ugyanaz a rezonanciafrekvencia specifikáció a 3 V, 5 V és 12 V változatokon |
| Magas hőmérsékletű összeszerelés | PBT ház kompatibilis a hullámforrasztással 255 °C-on és a kézi forrasztással 360 °C-on specifikáció szerint |
Kérjen mintát a hangnyomás, az áramfogyasztás és a tű-kompatibilitás értékeléséhez a célalkalmazásban.
A 9650 elektromágneses aktív hangjelző specifikációi a következő megbízhatósági teszteket határozzák meg:
Magas hőmérsékletű tárolás - 48 óra +80 ± 2 °C-on, visszaállítás szobahőmérsékleten 2 órán keresztül a tesztelés előtt
Alacsony hőmérsékletű tárolás – 48 óra -30 ± 2 °C-on, visszaállítás szobahőmérsékleten 2 órán keresztül a vizsgálat előtt
Hőmérséklet-ciklus – 5 ciklus: -30 °C expozíció 30 perc, +80 °C expozíció 30 perc; 2 órával a vizsgálat előtt szobahőmérsékleten állítsa vissza
Leejtési teszt — vízszintes helyzet, szabadesés 75 cm-ről 10 mm-re keményfa tábla, 3 csepp; ellenőrizze a megjelenést és mérje meg az elektromos teljesítményt
Rezgésvizsgálat – 10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, összesen 0,5 óra; sweep idő 10-55 Hz és vissza egyetlen amplitúdó 1,0 mm alatt 1 perc
Páratartalom-teszt – 48 óra 50 ± 5 °C-on / 90–95% relatív páratartalom, visszaállítás szobahőmérsékleten 2 órán keresztül a tesztelés előtt
Forrasztási hőállóság – merítse a vezetékeket olvadt forrasztóanyagba 250 ± 5 °C-on 10 ± 0,5 másodpercre, a testet 2,0 mm-re a forrasztástól
Megjegyzés: Minden vizsgálati körülmény megegyezik a MEIDI 9650 elektromágneses aktív hangjelző termékspecifikációjában, 2023-11-07 dátummal. Lépjen kapcsolatba a MEIDI-vel a gyártási vizsgálati protokoll részleteiért és a tényleges tételes tesztadatokért.
1. Hogyan választhatok a HNT-9650-03, HNT-9650-05 és HNT-9650-12 között?
A kiválasztás a rendelkezésre álló DC tápfeszültségtől függ. A HNT-9650-03 (1,5–4,5 V) 3,3 V-os logikai rendszerekhez és kisfeszültségű mikrokontroller projektekhez alkalmas. A HNT-9650-05 (3–7V) illeszkedik az 5 V-os ipari logikához és a szabványos készülékvezérlő feszültségekhez. A HNT-9650-12 (8–16 V) 12 V-os ipari vezérlőbuszokhoz és biztonsági rendszerek tápegységeihez készült. Mindhárom változat ugyanazt a 2700 ± 300 Hz-es rezonanciafrekvenciát és ugyanazt a minimális hangnyomás-specifikációt tartalmazza.
2. Használhatom a HNT-9650-03-at 5V-os rendszerben, vagy a HNT-9650-12-t 24V-os rendszerben?
Nem ajánlott. A HNT-9650-03 maximális üzemi feszültsége 4,5 V; a megadott működési tartományt meghaladó 5V-os kockázatok alkalmazása. A HNT-9650-12 maximális üzemi feszültsége 16 V; 24 V alkalmazása a tekercs károsodását okozhatja. A megadott működési tartományon kívül eső feszültségű rendszerek esetén használjon feszültségszabályozót vagy soros ellenállást, hogy az alkalmazott feszültséget a változat névleges határain belülre hozza. Lépjen kapcsolatba a MEIDI-vel a konkrét áramköri ajánlásokért.
3. Mi a különbség az aktív és a passzív hangjelzések között, és miért érdemes az aktívat választani?
Az aktív berregő egy integrált oszcillátor áramkört tartalmaz, amely hangot generál, amikor egyenfeszültséget alkalmaznak. A passzív hangjelzéshez külső váltakozó áramú jelre (általában négyzethullámra vagy PWM-re) van szükség a rezonanciafrekvencián a hang előállításához. A MEIDI HNT-9650 sorozatú aktív kialakítás szükségtelenné teszi a külső meghajtó áramköröket, a PWM generálást vagy a mikrovezérlők bevonását.
4. Kompatibilis-e a HNT-9650 sorozatú tű más 9 mm-es vagy 12 mm-es átmenő lyukú hangjelzőkkel?
A HNT-9650-03 és a HNT-9650-12 9,6 mm átmérőjű testtel rendelkezik; a HNT-9650-05 9,0 mm átmérőjű testtel rendelkezik. A meglévő átmenő nyílású hangjelzők közvetlen cseréjéhez ellenőrizze a tű átmérőjét, osztását és polaritását az eredeti PCB elrendezéshez képest. Lépjen kapcsolatba a MEIDI-vel a kereszthivatkozások ellenőrzéséhez az adott örökölt cikkszámok alapján.
5. Milyen forrasztási eljárás javasolt a HNT-9650 sorozathoz?
A termékleírás a hullámforrasztást (255 ± 15 °C, 4–6 másodperc) és a kézi forrasztást (360 ± 10 °C, 2–5 másodperc) határozza meg javasolt eljárásként, ★ szimbólumokkal. Az újrafolyós forrasztás megengedett (245 ± 15 °C csúcs, 3 másodperc, 180 °C előmelegítés 40-70 másodperc) maximum 3 menettel. A PBT ház anyagát úgy választották ki, hogy kompatibilis legyen ezekkel a hőmérsékleti profilokkal. Nagy mennyiségű automatizált összeszereléshez a hullámforrasztás az ajánlott módszer. Javítási és prototípusos munkákhoz kézi forrasztás elfogadható a megadott hőmérsékleti és időhatárokon belül.
1.Ne alkalmazzon a megadott üzemi feszültségtartományon túli feszültséget.
2. Ez a termék nyitott kialakítású, és nem felel meg a vízálló vagy a ragasztószivárgás követelményeinek.
3. A korrozív gázt tartalmazó környezetben történő hosszan tartó használat korrodálhatja a hangjelző alkatrészeit, és megakadályozhatja a megfelelő működést.

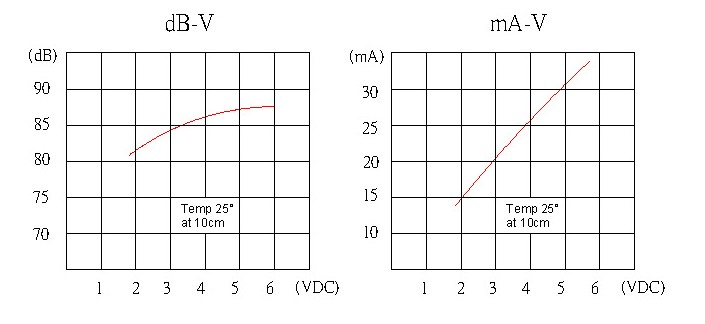

4. A berregő hangnyomás-teljesítménye az alkalmazott feszültség vagy áramerősség függvényében változik; győződjön meg arról, hogy az üzemi feszültség vagy áram megfelel a specifikáció követelményeinek.
5.Ne helyezzen terelőlemezt a hanglyuk elé vagy fedje le, mert ez instabil működéshez vezethet.

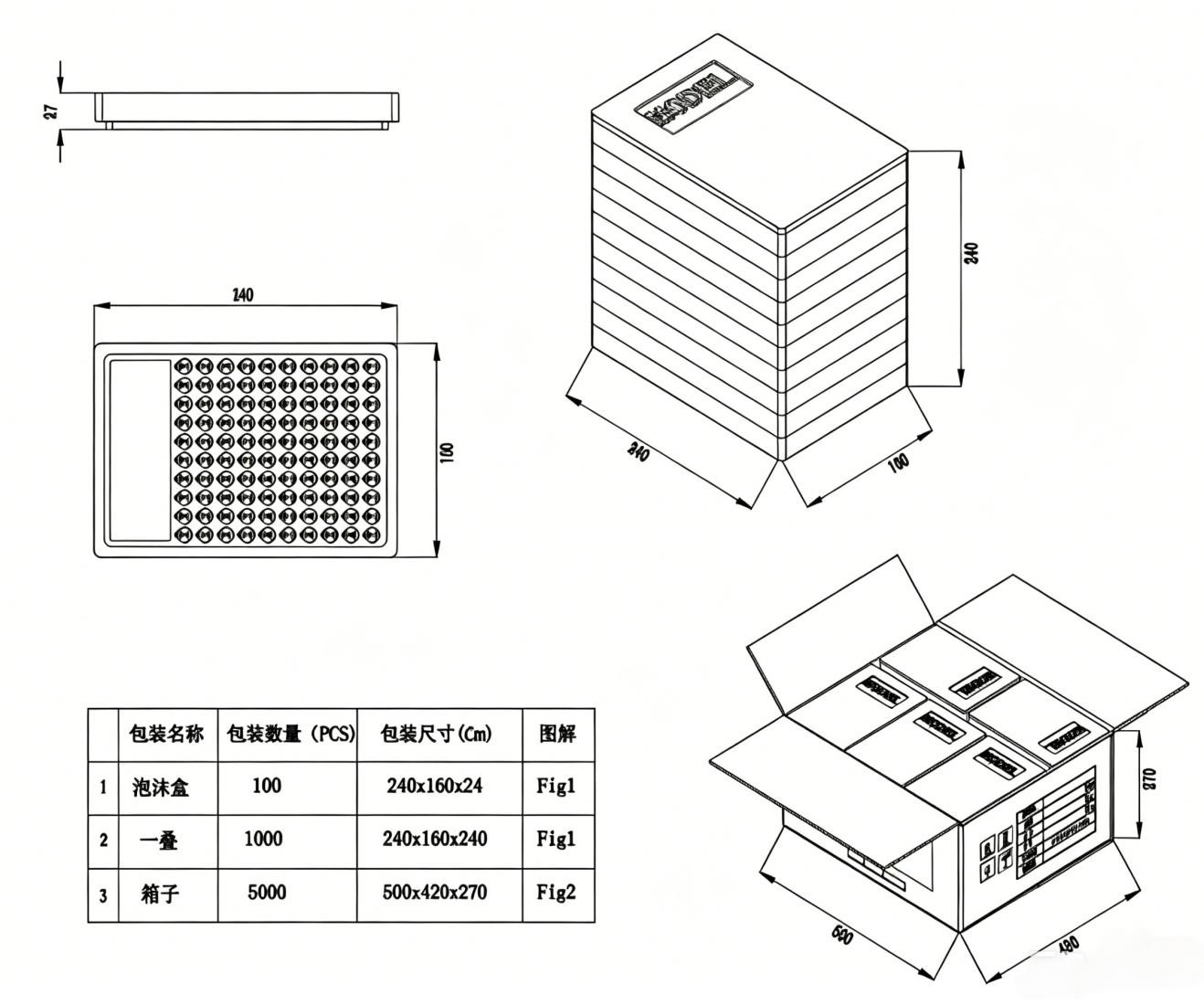

6. A berregőt megfelelő csomagolásban kell tárolni, hogy elkerüljük a nedvességet, a rozsdát és a tűkivezetések oxidációját.
Az örökölt átmenő hangjelzők, a sorozat adatlapjai, a feszültségváltozatok mintaértékelése vagy az egyedi vezetékkonfigurációk kereszthivatkozási ellenőrzéséhez forduljon a MEIDI Applications Engineeringhez.
