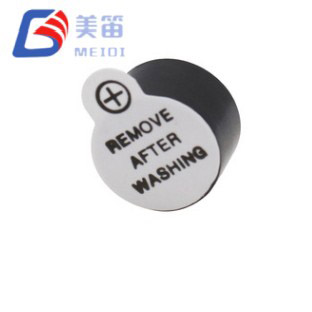

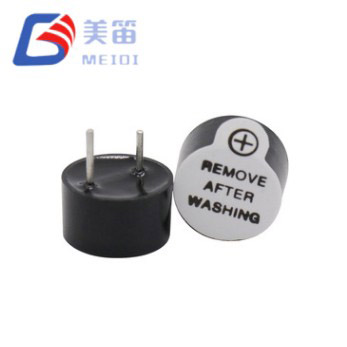

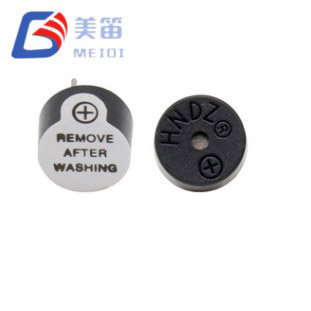

A 12 V-os egyenáramú buszokon való natív működésre tervezett HNB09A12 legalább 85 dB-es riasztási hangot ad le 2700 Hz-en anélkül, hogy feszültségszabályozást vagy külső meghajtókomponenseket igényelne. 8–16 V-os működési tartománya lefedi az autók hidegforgatós leengedését (8 V-ig) és a generátor túlfeszültség-tranzienseit (16 V-ig), így megbízható választás a járműtartozékrendszerekhez, mezőgazdasági gépekhez, tengeri panelekhez és ipari vezérlőmodulokhoz.
A MEIDI Jiangsu-i üzemében gyártott 9 mm átmérőjű aktív berregő mindössze 0,75 grammot nyom, így csökkenti a PCB-k tehetetlenségi terhelését erős vibrációs környezetben. Az integrált oszcillátor és az átmenő furat kiküszöböli a külső PWM generálást, és robusztus mechanikus rögzítést biztosít. Minden gyártóegység 100%-os akusztikai és elektromos ellenőrzésen esik át, a mintaadatok szerint az SPL folyamatosan 87 dB felett van, az áramfelvétel pedig 27 mA alatt van 12 V-on.
| Paraméter | Érték |
| Névleges feszültség | 12 VDC |
| Üzemi feszültség tartomány | 8-16 VDC |
| Hangnyomásszint | ≥ 85 dB |
| Rezonancia frekvencia | 2700 ± 300 Hz |
| Üzemi áram | ≤ 30 mA |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ |
| Méretek | 9,0 × 5,5 mm (átmérő × magasság) |
| Súly | 0,75 g |
| Ház anyaga | Fekete PBT |
| Szerelés típusa | Átmenő lyuk |
A 9 mm-es 5 V-os elektromágneses aktív hangjelző egy önvezérelt elektromágneses aktív hangjelző, amelyet 12 V-os és 24 V-os ipari architektúrákhoz terveztek. Ellentétben az alacsonyabb feszültségű változatokkal, amelyekhez buck-átalakítók vagy ellenállásosztók szükségesek a szabványos ipari sínekről, ez a 12 V-os átmenő elektromágneses aktív berregő közvetlenül csatlakozik az autóakkumulátorokhoz, a PLC I/O modulokhoz és a tengeri energiaelosztáshoz, közbenső szabályozás nélkül.
A 8 V-os minimális működési küszöb biztosítja a megbízható aktiválást a motor indításakor, amikor az akkumulátor feszültsége átmenetileg 10 V alá csökkenhet. A 16 V-os felső határ a generátor túlfeszültségi eseményeihez illeszkedik, és egy egyszerű soros ellenállással biztosít teret a 24 V-os rendszerek számára. Ez a feszültségállóság sok telepítésnél szükségtelenné teszi az aktív rögzítést vagy a TVS-diódákat, egyszerűsítve a BOM-ot és csökkentve a hibapontokat.

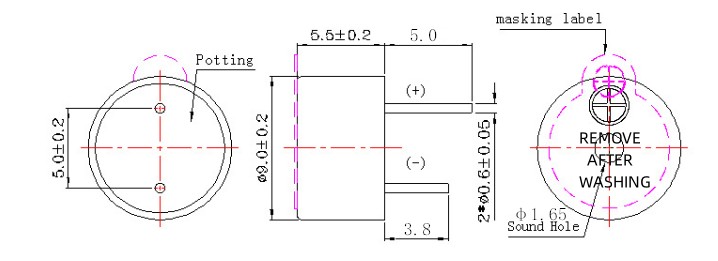

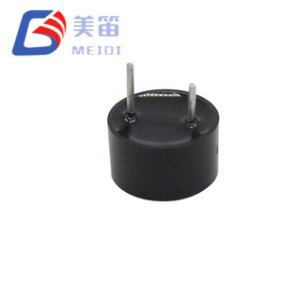

9,0 mm átmérőjével és 5,5 mm magasságával a HNB09A12 kompakt helyet foglal el, amely illeszkedik a régi 9 mm-es és 12 mm-es panelkivágásokhoz. 0,75 g-os tömege – körülbelül 56%-kal könnyebb, mint a 12 mm × 7,5 mm-es alternatívák – csökkenti a forrasztási kötések feszültségét a vibráció és ütés során, ami fontos előnyt jelent a jármű- és gépipari alkalmazásokban, ahol gyakori a PCB-hajlítás.
Az integrált oszcillátor fix 2700 Hz-es hangot állít elő egyenáramú alkalmazás esetén, felszabadítva a mikrokontroller PWM időzítőit és kiküszöbölve a külső időzítő kondenzátorokat. A fekete PBT ház deformáció nélkül ellenáll a hullámforrasztásnak 255°C-on és a kézi utómunkának 360°C-on, így támogatja mind az automatizált összeszerelést, mind a helyszíni javítást.
Natív 12V-os buszkompatibilitás – közvetlenül az autóipari, ipari és tengeri 12V-os egyenáramú rendszerekről működik feszültségátalakító áramkör nélkül
Széles 8–16 V-os túlélési tartomány – elviseli a hideg hajtókaros feszültségcsökkenést, a generátor túlfeszültségét és a szabályozatlan 24 V-os rendszereket passzív leeséssel
Beépített oszcillátor fix 2700 Hz-es kimenettel – nincs szükség MCU PWM tűkiosztásra vagy külső időzítő komponensekre
Ultrakönnyű, 0,75 g tömeg – minimálisra csökkenti a nyomtatott áramköri lap tehetetlenségi terhelését rázkódásnak kitett jármű- és gépipari alkalmazásokban
Átmenő furatú mechanikus horgony – az ólom visszatartása a táblán keresztül ellenáll a tartós ütéseknek és a hőciklusnak
Javítástűrő PBT ház – 255°C-os hullámforrasztáshoz és 360°C-os kézi utómunkához mérettorzulás nélkül
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 12 VDC | 25 ℃-on |
| Üzemi feszültség | 8-16 VDC | Folyamatos |

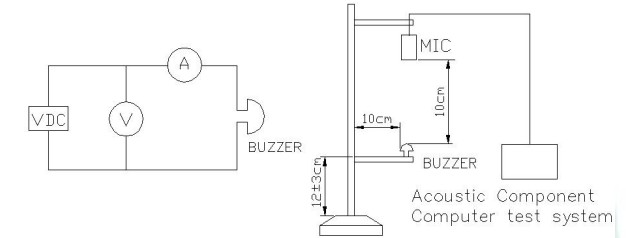

| Hangkimenet | ≥ 85 dB | 12 VDC-nél, 10 cm, szabad mező |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Üzemi áram | ≤ 30 mA | 12 VDC-n |
| Tekercs ellenállás | ~400 Ω (tipikus) | 25 ℃-on, DC |
| Rise Time | < 50 ms | 90% SPL-ig |
| Követelmény | HNB09A12 Előny |
| Távolítsa el a feszültségszabályozót a 12V/24V buszról | Natív 12V-os működés; A 8–16 V tartomány az akkumulátor kisülését és a generátor túlfeszültségét fedi le |
| Csökkentse a darabjegyzék költségeit a nagy volumenű autóiparban | Nincs szükség IC-re, induktorra vagy kondenzátorra; közvetlen vezeték-busz kapcsolat |
| Túlélje a hideghajtókaros feszültségcsökkenést | A minimum 8 V biztosítja az aktiválást a motor indításakor, amikor az akkumulátor feszültsége 10 V alá esik |
| Illessze be a régi 9 mm/12 mm-es berregő kivágásokat | A 9,0 mm átmérő megtartja a mechanikai kompatibilitást a meglévő panelekkel |
| Minimalizálja a PCB tömegét vibrációs környezetben | 0,75 g – körülbelül 56%-kal könnyebb, mint a 12 mm × 7,5 mm-es alternatívák |
Ez a modell külön feszültségszintet foglal el a MEIDI aktív berregő családján belül. Ahol a 3 V-os és 5 V-os változatok logikai szintű és akkumulátoros alkalmazásokat szolgálnak ki, a HNB09A12 közvetlenül csatlakozik a 12 V-os nehézberendezésekhez és autóipari architektúrákhoz. A rendszertervezők előnyben részesítik a csökkentett alkatrészszámot, az alacsonyabb összeszerelési költségeket és az aktív szabályozási szakaszok kiiktatásával megnövelt megbízhatóságot.
A 24 V-os buszrendszereknél egyetlen soros ellenállás (470–680 Ω, a tűréstől függően) egyszerű áramkorlátozást biztosít, megőrzi a hangjelző ≤30 mA-es specifikációját anélkül, hogy bonyolult áramköröket kellene hozzáadni.
Gépjárműipari 12 V-os tartozékrendszerek – biztonsági öv-figyelmeztetések, ajtónyitásra figyelmeztető jelzések, hátrameneti közelítés hangjelzései és gyújtáskulcsos hangjelzések személygépjárművekben és kereskedelmi flottákban
Mezőgazdasági és építőipari gépek – kezelői jelenléti riasztások, hidraulikus hibajelzők és munkaeszköz-helyzet riasztások traktorokban, kotrógépekben és betakarítógépekben
Tengeri és lakóautó elektromos panelek – fenékvízszivattyú riasztások, parti árammegszakítási figyelmeztetések és akkumulátor töltöttségi szint riasztások 12V DC csónak- és lakókocsi-rendszerekben
12 V-os ipari vezérlőmodulok – alacsony feszültségű érzékelő interfész riasztások, 12 V DC működtető állapotjelző hangok és kompakt automatizálási alrendszerek, amelyek 12 V-os akkumulátorról vagy szabályozott tápegységről működnek
Kis méretű, 12 V-os UPS-rendszerek – kompakt akkumulátoros tartalék egységek, hordozható erőművek és 12 V DC szünetmentes tápegységek, ahol a hely és a súly korlátozott
Napelemes töltésvezérlők és inverterek – hibajelzések, akkumulátor-lekapcsolási riasztások és terheléscsökkenési értesítések hálózaton kívüli telepítéseknél

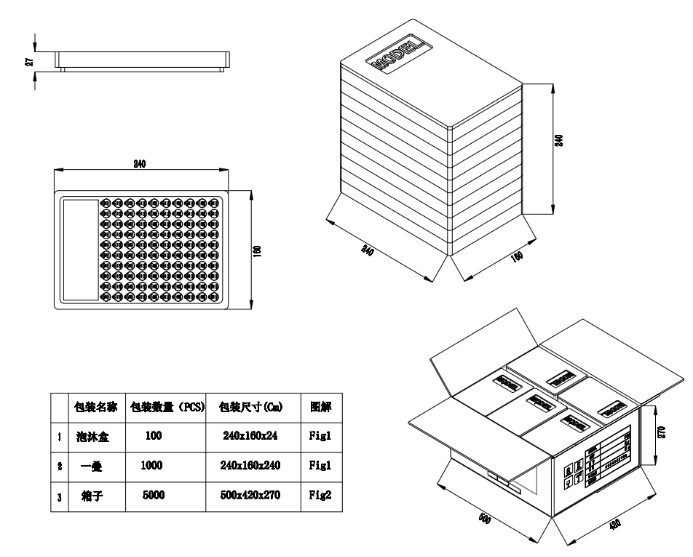

A MEIDI a 9 mm-es 5 V-os elektromágneses aktív hangjelzőt dedikált átmenőlyuk-összeszerelő sorokon gyártja, folyamat közbeni ellenőrzéssel minden szakaszban – tekercselés, mágnes összeszerelés, oszcillátor hangolás és tokozás. Jiangsu gyártóbázisunk az ISO 9001 protokollokat követi, és minden egységen automatizált vizsgálóberendezések ellenőrzik az elektromos paramétereket és az akusztikus kimenetet.
A kötegelt szintű képesítés a következőket tartalmazza:
Magas hőmérsékletű tárolás – 48 óra +80 ± 2 ℃-on; teljes paraméter-visszaállítás 2 órás környezeti stabilizálás után
Alacsony hőmérsékletű tárolás – 48 óra -30 ± 2 ℃-on; igazolt hidegindítás aktiválása minimum 8 V-on
Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként
Mechanikai feszültségellenőrzés – szinuszos rezgés (10-55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)
Nedvességállóság – 48 óra 50 ± 5 ℃ / 90–95% relatív páratartalom mellett, majd 2 órás helyreállítás és elektromos jellemzés
Forrasztási hőállóság – 250 ± 5 ℃ 10 ± 0,5 másodpercig, 2,0 mm-es test és forrasztás közötti hézaggal

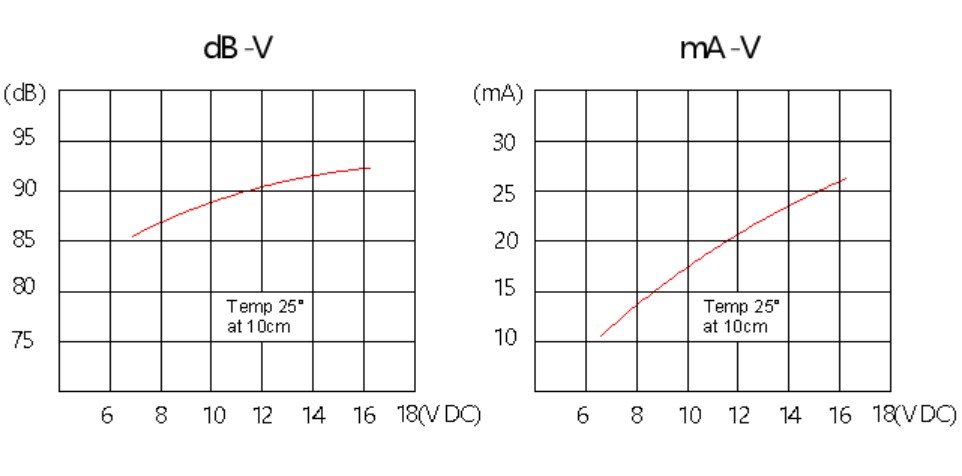

A kötegminta adatok (n=10) konzisztens teljesítményt igazolnak: hangnyomás 87,3–89,7 dB, áramerősség 24,9–26,5 mA, frekvencia 2677–2723 Hz – minden paraméter szorosan a specifikációs ablakokon belül csoportosul. A ház anyagára vonatkozó tanúsítványok közé tartozik az RoHS, a REACH és az UL94 V-0.
1. kérdés: Működhet a HNB09A12 24 V-os ipari buszról további alkatrészek nélkül?
Igen, soros ejtőellenállással. 24 V névleges feszültségnél egy 470 Ω-os 1 W-os ellenállás körülbelül 25 mA-re korlátozza az áramot – a ≤ 30 mA specifikáción belül. Szabályozatlan 24 V-os rendszerek (20–28 V tartomány) esetén egy 680 Ω-os ellenállás biztosít tartalékot. Alternatív megoldásként egyszerű Zener dióda bilincs vagy alacsony ejtés szabályozó használható folyamatos hangú alkalmazásokhoz, ahol az ellenállás teljesítményvesztesége nem kívánatos. A 16 V abszolút maximumot áramkorlátozás nélkül nem szabad túllépni.
2. kérdés: Hogyan működik a 2700 Hz-es frekvencia motortérben vagy gépfülke környezetben?
A 2,7 kHz-es rezonanciafrekvencia a dízelmotorok (általában 3–8 kHz alap- és harmonikus) és a hidraulikus szivattyúk (széles sáv 4 kHz felett) zajspektruma alatt van. Ez a spektrális pozicionálás javítja a jel-zaj arányt a mezőgazdasági, építőipari és tengeri motorterekben, ahol a magasabb frekvenciájú hangjelzések takarhatók. A 2700 Hz-es hang kisebb légköri csillapítással is terjed, mint a 4 kHz-es alternatívák a járműkabinokra jellemző rövid távolságokon.
3. kérdés: Mi az ajánlott működési gyakorlat magas hőmérsékletű környezetben?
A HNB09A12 -20°C és +70°C közötti folyamatos működésre van besorolva. A +70°C felső határt megközelítő hőmérsékleten a tekercs ellenállási veszteségei további hőt termelnek, ami növeli a környezeti hőfeszültséget. A tartós, magas hőmérsékleten történő kiépítéshez a MEIDI azt javasolja, hogy a 8–16 V-os tartomány alsó határán működjön a tekercs disszipációjának minimalizálása érdekében, vagy a folyamatos hangjelzés helyett a munkaciklusos riasztási mintát alkalmazza a felhalmozott hőterhelés csökkentése érdekében. A magas hőmérsékletre vonatkozó megbízhatósági adatokért forduljon a gyári alkalmazásmérnökökhöz.
4. kérdés: A HNB09A12 tű kompatibilis a más gyártók régi 9 mm-es és 12 mm-es átmenőlyukú hangjelzéseivel?
A 9,0 mm-es testátmérő minimális rés mellett illeszkedik a szabványos 9 mm-es előlapi kivágásokhoz és a legtöbb 12 mm-es kivágáshoz. A csapok távolsága és átmérője megfelel az ipari szabvány átmenő furatú hangjelző konvencióknak, lehetővé téve a beugró cserét számos régebbi kivitelben. A kereszthivatkozások ellenőrzéséhez a MEIDI kérésre kihúzási rajzokat és méret-összehasonlító lapokat biztosít. Egyedi ólomformázás (egyenes, hajlott vagy eltolás) elérhető a nem szabványos PCB-elrendezésekhez.
5. kérdés: Hogyan befolyásolja a kompakt 9 mm-es alaktényező a vibrációt és az ütések túlélését?
A 0,75 grammos tömeg és a csökkentett 9 mm-es átmérő hozzájárul a forrasztási csatlakozások kisebb tehetetlenségi terheléséhez mechanikai ütés és vibráció esetén a nagyobb, 12 mm-es alternatívákhoz képest. A kisebb membránfelület és az alacsonyabb mozgó tömeg szintén csökkenti a mikrofonikus hatásokat – a nem kívánt mechanikai rezgés összekapcsolódást akusztikus kimenettel –, ami segít megőrizni a hangszín tisztaságát a rezgésnek kitett környezetben. Azoknál az alkalmazásoknál, ahol a vibráció meghaladja a szabványos ipari szintet, a MEIDI azt javasolja, hogy értékelje a szerelési irányt, és fontolja meg a mechanikus szigetelőgyűrűk használatát a NYÁK-hajlítás leválasztásához a hangjelző házától.
Műszaki adatlapokkal, 12V/24V-os meghajtóáramkör alkalmazási megjegyzéseivel, kereszthivatkozás-ellenőrzéssel vagy autóipari és ipari programok mennyiségi árával kapcsolatban forduljon a MEIDI mérnöki támogatásához.
A MEIDI alkalmazásmérnökei általában egy munkanapon belül válaszolnak a műszaki megkeresésekre a meghajtó áramköri rajzaival, a feszültségesés-ellenállás számításaival és az autóipari megfelelőségi dokumentációval.
