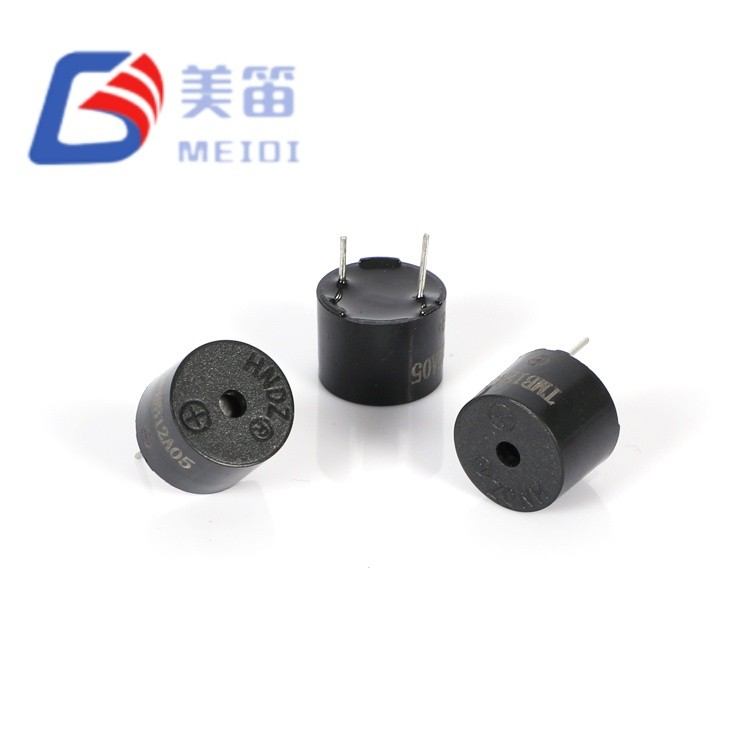

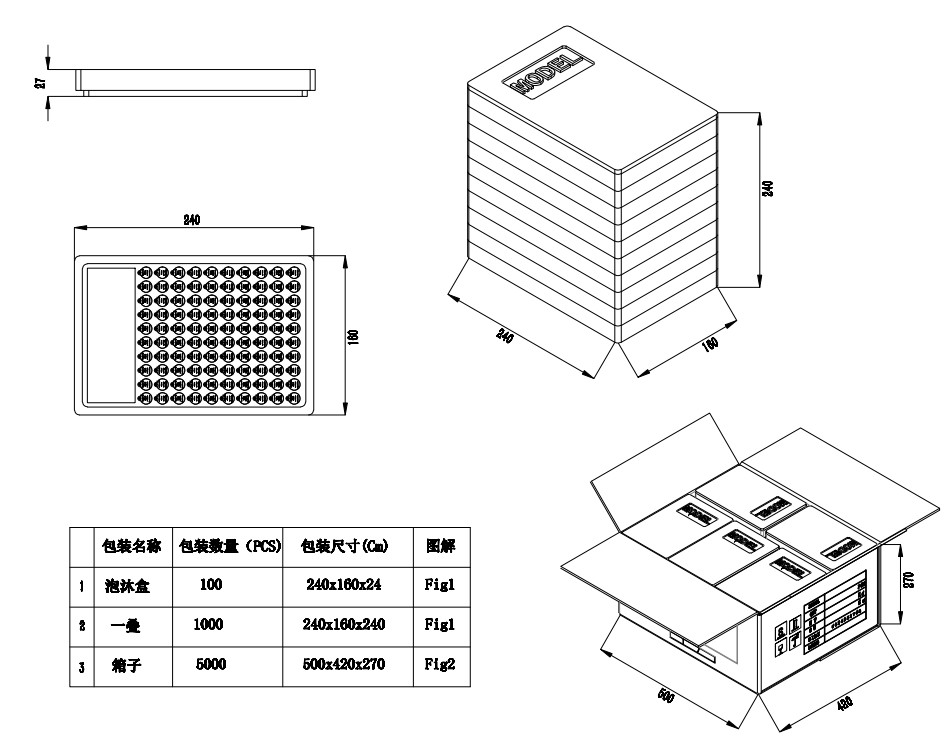

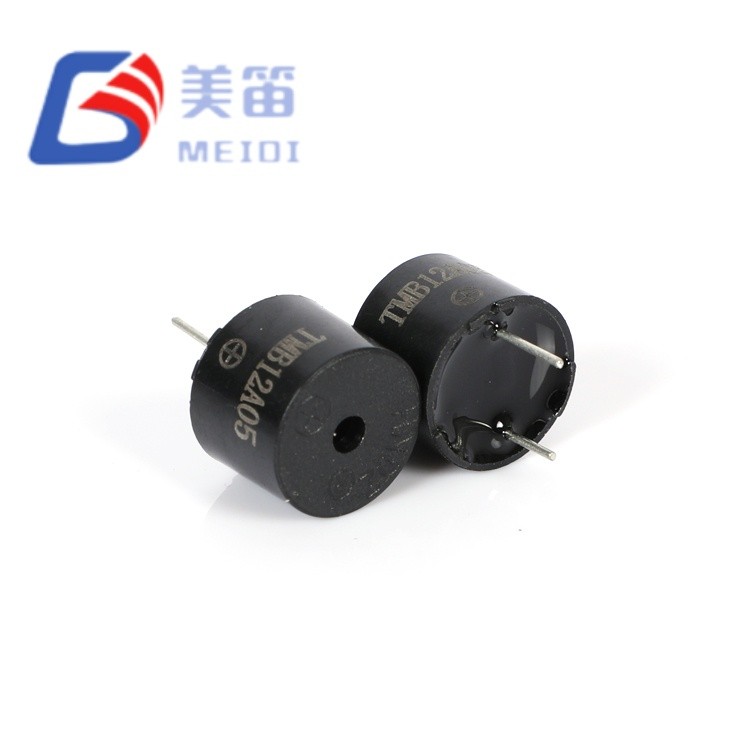

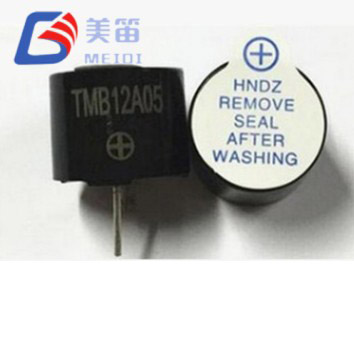

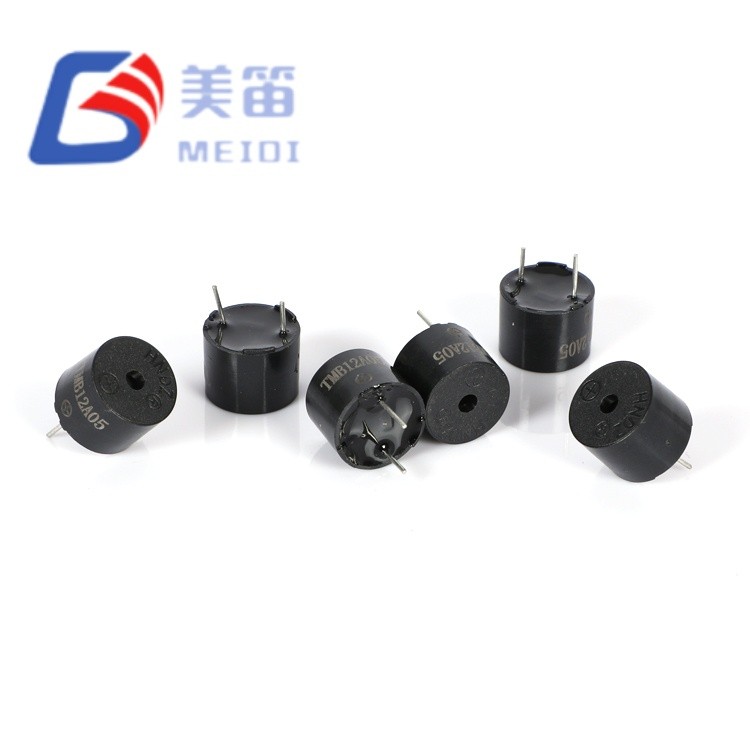

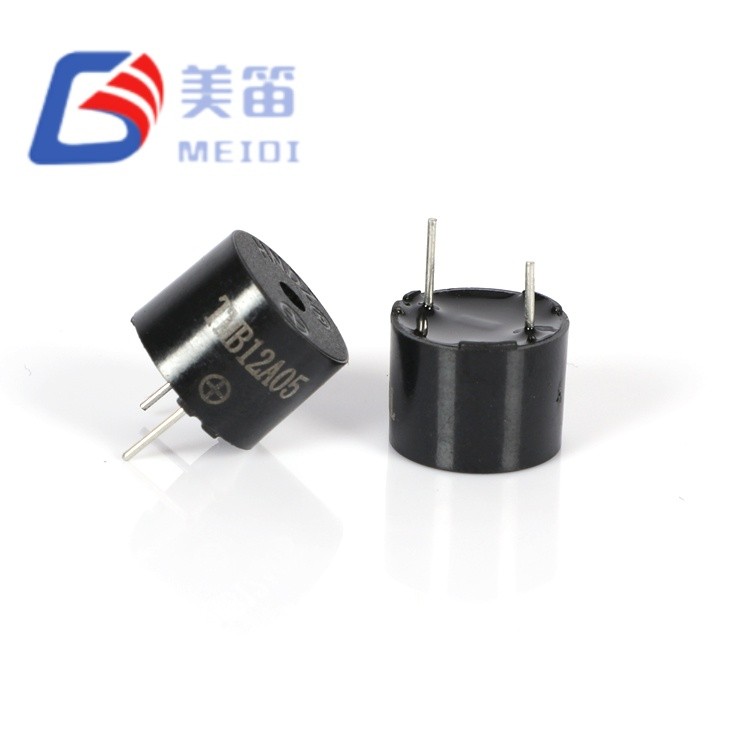

TMB12A03 Elektromágneses aktív hangjelző

Olyan alkalmazásokhoz tervezték, ahol az akusztikus hallhatóság kritikus fontosságú, a TMB12A03 96,4–98,7 dB mért hangnyomásszintet biztosít kompakt, 12 mm-es alapterületről. 9,5 mm-es kiterjesztett ürege – a legmagasabb a MEIDI 12 mm-es aktív berregő családjában – maximalizálja a Helmholtz-rezonancia hatékonyságát, alacsony frekvenciájú, 2400 Hz-es hangot produkál, amely átvágja az ipari környezeti zajt anélkül, hogy nagyobb mágneses berregő architektúrákra lenne szükség.

A MEIDI Jiangsu-i üzemében gyártott 5 V-os, átmenő lyukon keresztüli aktív berregő 3–7 V tartományban működik, támogatja az 5 V-os logikai buszokat, a Li-ion akkumulátor kisülési görbéit és a 6 V-os lámpás akkumulátor-rendszereket további szabályozás nélkül. Az integrált oszcillátor kiküszöböli a külső PWM generálást, míg a fekete PBT ház ellenáll a 255°C-os hullámforrasztásnak és -20°C és +70°C közötti folyamatos működésnek. Minden egység 100%-ban automatizált SPL- és áramellenőrzésen esik át, a mintaadatok szoros paramétercsoportosítást mutatnak (SPL 96,4–98,7 dB, áramerősség 21,8–24,1 mA, frekvencia 2400±300 Hz).

Elsődleges alkalmazási környezetek

Nehézipari riasztórendszerek – vészleállási riasztások, daru mozgásra vonatkozó figyelmeztetések és sajtóműködési riasztások olyan környezetben, ahol a környezeti zaj meghaladja a 85 dB-t, ahol a szabályozási hallhatóság magas SPL-t ír elő

Haszonjárművek kabinjai – biztonsági öv-figyelmeztetések, ajtónyitásra figyelmeztető jelzések és hátrameneti közelítési hangok teherautókban, buszokban és építőipari berendezésekben, ahol a motorzaj elfedi a hagyományos hangjelzéseket

Raktári és logisztikai automatizálás – komissiózás befejezéséről szóló figyelmeztetések, AGV ütközési figyelmeztetések és szállítószalag-hibajelzések a magas mennyezetű elosztóközpontokban jelentős akusztikus visszhanggal

Mezőgazdasági gépek vezetőfülkéi – munkaeszköz-helyzet riasztások, hidraulikus hibajelzők és gabonatartályszint-figyelmeztetések a motor- és munkagépzajnak kitett traktoroknál és betakarítógépeknél

Közbiztonsági és evakuációs rendszerek – hangos tűzjelző riasztás, határ menti behatolási riasztások és tömeges figyelmeztető hangok a kódkompatibilis SPL-küszöböt igénylő kereskedelmi épületekben

Tengeri motorterek – fenékvízszivattyú riasztások, hűtőrendszer meghibásodási riasztások és generátorhiba hangok magas zajos, magas páratartalmú tengeri környezetben

Gyártás és minőségbiztosítás – gyárunktól az Ön tervezéséig

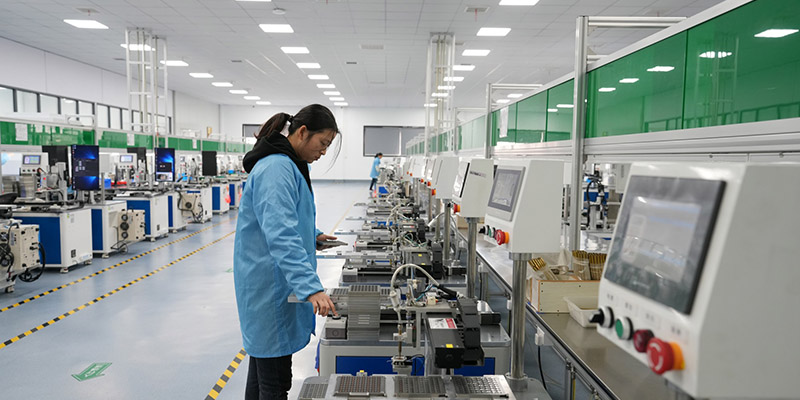

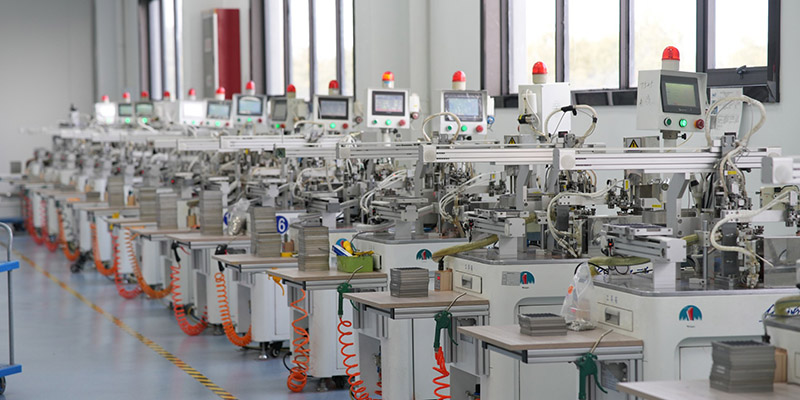

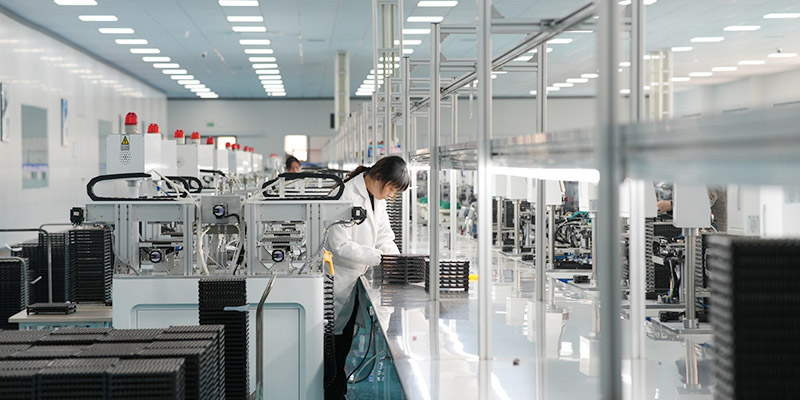

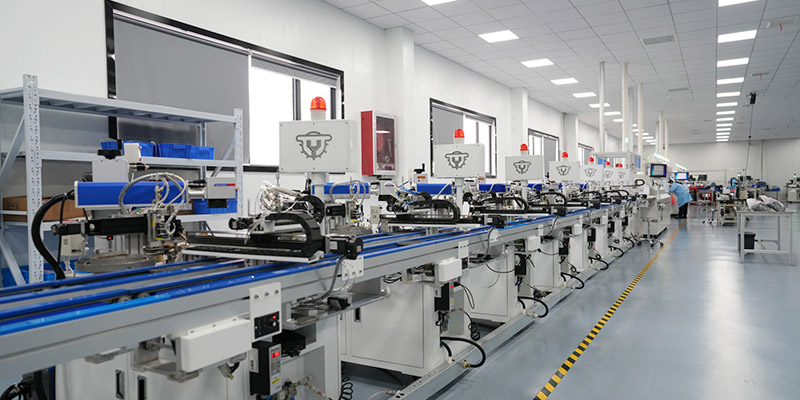

A MEIDI a TMB12A03-at dedikált átmenőlyuk-összeszerelő sorokon gyártja, amelyek automata tekercselő-, forrasztó- és kapszulázó berendezéssel vannak felszerelve. Jiangsui gyártóbázisunk az ISO 9001 minőségirányítási protokollokat követi, és minden kritikus szakaszban – a tekercselés, a mágnes összeszerelés, az oszcillátor hangolása és a végső tokozás során – folyamat közbeni ellenőrzéseket végeznek.

Minden gyártási tétel szigorú érvényesítésen esik át:

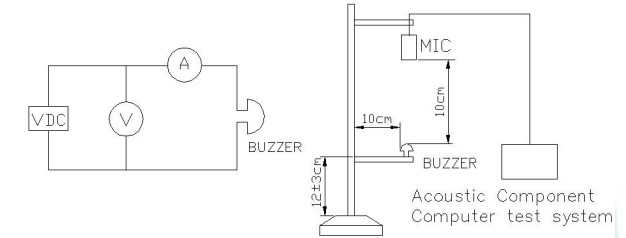

Akusztikai konzisztencia ellenőrzése – 100% SPL teszt névleges feszültségen; minta tétel 96,4–98,7 dB, tipikus szórás <2 dB

Frekvenciastabilitás ellenőrzése – statisztikai mintavételezés 2400Hz-en ±12,5%; minden minta 2370–2430 Hz-en belül

Áramfelvétel érvényesítése – maximum ≤30mA; minta átlaga 22,9 mA, szórással 0,8 mA

Magas hőmérsékletű tárolás – 48 óra +80±2℃-on; teljes paraméter-visszaállítás 2 órás környezeti stabilizálás után

Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; ellenőrzött hidegindítási aktiválás legalább 3 V-on

Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként

Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)

Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett, majd 2 órás regeneráció és elektromos jellemzés

Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között

Elérhető tanúsítványok: RoHS, REACH és UL94 V-0 a PBT házhoz. A biztonság szempontjából kritikus telepítésekhez az IEC 60950-1 megfelelőségi dokumentációt kérésre szállítjuk.

Mérnöki GYIK – Gyakorlati útmutató rendszertervezőknek

1. kérdés: Hogyan viszonyul a TMB12A03 2400 Hz-es frekvenciája a 2700 Hz-es és 4 kHz-es alternatívákhoz valós zajos környezetben?

A 2400 Hz-es rezonanciafrekvencia a tipikus 2700 Hz-es elektromágneses berregő klaszter alatt működik, és jóval a 4 kHz-es tartomány alatt, ahol sok kapcsolóüzemű tápegység és digitális elektronika bocsát ki sugárzást. Ipari és járműkörnyezetben a hűtőventilátorokból, hidraulikus szivattyúkból és a motor harmonikusaiból származó környezeti zaj általában 3 kHz fölé koncentrálódik. A TMB12A03 alacsonyabb frekvenciája gyakran jobb hallhatóságot biztosít ezekben a beállításokban, mivel kevésbé zsúfolt spektrális sávot foglal el. Ezen túlmenően az alacsonyabb frekvenciák csökkentett irányított sugárzást mutatnak, ami javítja a tengelyen kívüli hallhatóságot nyílt terű telepítéseknél.

2. kérdés: A TMB12A03 helyettesítheti a 16 mm-es vagy 23 mm-es átmenő furatú mágneses hangjelzést egy meglévő kivitelben?

Sok esetben igen. A mért 96,4–98,7 dB-es kimenet megközelíti vagy meghaladja a tipikus 16 mm-es mágneses berregőkéket (95–100 dB), miközben lényegesen kisebb, 12 mm-es alapterületet foglal el. Az elsődleges szempont a szerelés: a TMB12A03 szabványos 12 mm-es átmenőlyuk-távolságot használ, amely nem feltétlenül igazodik a 16 mm-es vagy 23 mm-es kivágásokhoz. Az utólagos beépítési alkalmazásokhoz a MEIDI méret-összehasonlító rajzokat biztosít, és nagy mennyiségű rendelésekhez adapteres alátét megoldásokat tud szállítani. Az elektromos interfész egyszerűbb, mint a mágneses hangjelzések – nincs szükség külső oszcillátorra, csökkentve az alkatrészek számát és az összeszerelési költségeket.

3. kérdés: Mennyi a gyakorlati akusztikus élettartam folyamatos 5 V-os működés mellett, magas hőmérsékleten?

A gyártó nem tesz közzé folyamatos működési élettartamra vonatkozó adatokat a szabványos tesztkörülményeken túl (96 óra 25±10 °C-on, 1/2-es négyszöghullámmal és 96 órás magas hőmérsékletű tárolás +85 °C-on). A tipikus 21,8–24,1 mA áramfelvétel jóval a ≤30 mA maximumon belül van, minimálisra csökkentve az önmelegedést. A folyamatos hangjelzésű alkalmazások meghosszabbított élettartama érdekében a munkaciklus (pl. 1 másodperc be, 4 másodperc kikapcsolása) megvalósítása javasolt. A 9,5 mm-es üreg további hőtömeget biztosít az alacsonyabb profilú változatokhoz képest, ami lassíthatja a hőmérséklet emelkedését. Alkalmazás-specifikus élettartam-becslésekért forduljon a gyári mérnökökhöz az üzemi feszültség, a munkaciklus és a környezeti hőmérséklet profiljával kapcsolatban.

4. kérdés: A 9,5 mm-es magasság kompatibilis a szabványos 12 mm-es hangjelző burkolatokkal és előlapokkal?

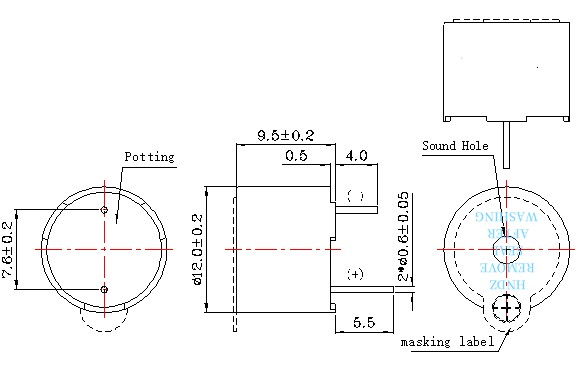

A 12,0 mm-es átmérő megfelel a szabványos 12 mm-es előlapi kivágásoknak és az átmenő lyukú hangjelzőknél általánosan használt PCB-elrendezéseknek. A 9,5 mm-es magasság további Z-tengely hézagot igényel a 6,5 ​​mm-es vagy 7,5 mm-es változatokhoz képest – ügyeljen arra, hogy a ház legalább 11 mm-es hézagot biztosítson a nyomtatott áramköri lap felett, hogy elférjen az alkatrész, és lehetővé tegye a forrasztási hézagot. A korlátozott magasságú alkalmazásokhoz (≤8 mm) a MEIDI alternatív modelleket kínál alacsonyabb profillal. Kérésre 3D STEP fájlokat és burkolatintegrációs irányelveket biztosítunk.

5. kérdés: Hogyan teljesít a TMB12A03 5 V alatti feszültség esetén, például 3,7 V-os Li-ion akkumulátorról?

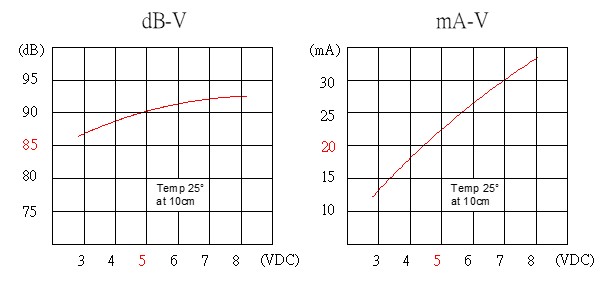

3,7 V-nál az SPL csökken az 5 V-os referenciaértékhez képest, de a ≥85 dB-es specifikáció felett marad – a jellemző SPL 3,7 V-nál körülbelül 88–90 dB, a jellemzési adatok alapján. A 2400 Hz-es frekvencia a 3–7 V tartományban stabil marad az integrált oszcillátor kialakításnak köszönhetően. Azoknál a Li-ion alkalmazásoknál, ahol a 3,0 V-os kisütés végén továbbra is hallható kimenetet kell adni, a TMB12A03 fenntartja a működőképes kimenetet további feszültségnövelő áramkörök nélkül, így alkalmas akkumulátoros hordozható riasztókhoz és kézi műszerekhez.

6. kérdés: Milyen szerelési tájolás javasolt a maximális akusztikai teljesítmény érdekében?

A TMB12A03 elsősorban a felső akusztikus porton keresztül bocsát ki hangot. A maximális SPL érdekében győződjön meg arról, hogy a port akadálymentes, és a kívánt hallási irányba néz. A NYÁK alsó oldalára vagy a csatlakozóval szilárd felületre szerelve gyengíti a kimenetet. A 360 fokos lefedettséget igénylő alkalmazásoknál vegye figyelembe a több egységet vagy a fényvisszaverő felületeket. A MEIDI alkalmazástervezése akusztikus szimulációs támogatást tud nyújtani az Ön speciális burkolatgeometriájához.
