Hogyan működik az elektromágneses hangjelző, és miért elengedhetetlen a modern riasztórendszerekhez?

Anelektromágneses berregőegy kompakt elektronikus akusztikus alkatrész, amely az elektromos energiát tiszta és megbízható hangjelzéssé változtatja elektromágneses rezgéssel. Az elektromágneses hangjelzés működésének megértése segít a mérnököknek, vásárlóknak és terméktervezőknek kiválasztani a megfelelő riasztóberendezést ipari berendezésekhez, háztartási gépekhez, biztonsági rendszerekhez, orvosi eszközökhöz és autóelektronikához. Ez az útmutató elmagyarázza az elektromágneses hangjelzők működési elvét, belső szerkezetét, kulcsfontosságú specifikációit, valós termékparamétereit, kiválasztási módszerét, gyakori hibáit és gyakorlati alkalmazásait, a MEIDI 15 éves exportgyártási tapasztalata alapján.

Mi az elektromágneses hangjelző?

Az elektromágneses zümmögő egy olyan elektronikus hangeszköz, amely egy elektromágneses tekercs, egy állandó mágnes és egy rezgő membrán segítségével hallható hangot ad ki. A kerámia deformáción alapuló piezoelektromos hangjelzéssel ellentétben az elektromágneses berregő hangot generál a mágneses tér által vezérelt mechanikai rezgés révén. Az elektromágneses berregőt széles körben használják mindenhol, ahol egyszerű, azonnali és olcsó riasztási hangra van szükség. A legtöbb elektromágneses hangjelző egy kis műanyag tokban található, és közvetlenül a nyomtatott áramköri lapra szerelhető. Mivel az elektromágneses berregő egyszerű felépítésű, stabil teljesítményt és hosszú élettartamot biztosít még igényes környezetben is.

A modern elektromágneses berregő 1,5 V és 24 V közötti névleges feszültséggel kapható átmenő és felületre szerelhető (SMD) kiszerelésben. A gyártók, mint például a MEIDI, személyre szabott elektromágneses hangjelző megoldásokat fejlesztenek ki a különböző ipari, kereskedelmi és fogyasztói igények kielégítésére.

Hogyan működik az elektromágneses hangjelző?

Az elektromágneses berregő működési elve az elektromágneses indukción és a gyors mechanikai vibráción alapul. Névleges feszültség alkalmazásakor az áram átfolyik a tekercsen, és mágneses mezőt hoz létre. Ez a mágneses mező vonzza a membránhoz csatlakoztatott armatúrát. Mivel az áramot egy belső oszcillátor vagy egy külső meghajtó jel váltja, az armatúra előre-hátra mozog, a membrán pedig rezgve hangnyomáshullámokat hoz létre a levegőben.

A rezgés frekvenciája határozza meg a hangmagasságot, míg a decibelben (dB) mért hangnyomásszint az elektromágneses hangjelzés hangerejét. Az aktív elektromágneses zümmögőben az oszcillátor be van építve, így a készülék hangot ad ki, amint áram alá helyezik. Passzív elektromágneses berregő esetén külső négyszögjelet kell szolgáltatni a frekvencia beállításához. Ez a különbség a legfontosabb dolog, amit meg kell érteni, mielőtt elektromágneses hangjelzőt választana egy új kialakításhoz.

Munkaszakasz	Fő akció	Eredmény
Tápellátás	Az elektromos áram belép a tekercsbe	Elektromágneses energiát hoz létre
Mágneses reakció	Mágneses erő mozgatja az armatúrát	Mechanikai vibrációt kelt
Membrán mozgás	A membrán folyamatosan rezeg	Hangos riasztási jeleket generál

Az elektromágneses hangjelző fő alkotóelemei

Az elektromágneses berregő több alkatrészt tartalmaz, amelyek együtt működnek a hangzás érdekében. Az elektromágneses tekercs létrehozza azt a mágneses teret, amely mozgatja a mozgást. Az állandó mágnes rögzített mágneses referenciát biztosít az armatúra számára. A membrán, általában egy vékony fémkorong, a mágneses erőt rezgéssé alakítja. Az armatúra összeköti a mágneses áramkört a membránnal. A ház megvédi a belső részeket a portól, nedvességtől és ütésektől. A csatlakozó érintkezők az elektromágneses hangjelzőt a külső áramkörhöz kötik.

Az egyes alkatrészek minősége közvetlenül befolyásolja a hangnyomásszintet, a frekvenciastabilitást és az elektromágneses berregő élettartamát. A professzionális gyártók a precíz gyártási folyamatokra összpontosítanak annak érdekében, hogy a teljesítmény egyenletes legyen minden tételben.

Aktív vs passzív elektromágneses hangjelzők

Az aktív elektromágneses berregő beépített meghajtó áramkörrel rendelkezik, és tápellátáskor rögzített hangjelzést ad beállított frekvencián. A passzív elektromágneses berregőnek nincs belső oszcillátora; a felhasználónak váltakozó jelet kell szolgáltatnia a frekvencia és a hang vezérléséhez. Az aktív elektromágneses hangjelző könnyebben használható, és ideális egyszerű riasztásokhoz és állapotemlékeztetőkhöz. A passzív elektromágneses berregő rugalmas hangvezérlést kínál dallamokhoz vagy különböző riasztási mintákhoz.

Mindkét típusnak ugyanaz az alapvető elektromágneses működési elve. Az aktív és a passzív elektromágneses berregő közötti választás során mérlegelje, hogy a gazdaeszköz képes-e meghajtójelet generálni, és hogy az alkalmazásnak milyen hangerőre van szüksége.

Főbb jellemzők, amelyeket meg kell értenie

Az elektromágneses berregő kiválasztásához gondosan el kell olvasni az adatlapot. A névleges feszültség és az üzemi feszültség tartomány mutatja a készülék biztonságos tápellátását. A hertzben (Hz) kifejezett rezonanciafrekvencia az elektromágneses berregő hangja. A decibelben (dB) kifejezett hangnyomásszint (SPL) rögzített távolságban, általában 10 cm-es hangerőt mutat. A milliamperben (mA) mért névleges áram azt jelzi, hogy a készülék mennyi áramot vesz fel. Az ohmban mért impedancia főként passzív típusoknál számít. Ezen előírások világos megértése megakadályozza az eltéréseket, és biztosítja, hogy az elektromágneses berregő a végtermékben elvárt módon működjön.

Az elektromágneses hangjelzés termékparaméterei

Az alábbi táblázat a MEIDI és gyártóbázisának reprezentatív elektromágneses berregő modelljeit sorolja fel, valódi paraméterekkel az egységes termékkatalógusból. Ezek az értékek segítenek a vásárlóknak összehasonlítani az elektromágneses hangjelzést egy adott alkalmazás igényeivel.

Modell	Írja be	Névleges feszültség	Üzemi feszültség	Frekvencia	SPL	Jelenlegi	Méret (mm)	Súly
TMB12A03	Aktív	3 V	2-5 V	2400±300 Hz	≥85 dB	≤30 mA	12,0×9,5	1,7 g
HMB1275-05B	Aktív	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	12,0×7,5	1,7 g
HNT-9650-05	Aktív	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	9,6×5,0	0,78 g
HNB09A05	Aktív	5 V	3-7 V	2700±300 Hz	≥85 dB	≤30 mA	9,0×5,5	0,75 g
MLT-9650Y-5V	SMD aktív	5 V	4-7 V	3000±300 Hz	≥85 dB	≤30 mA	9,6×9,6×5,0	1,5 g
HN-1295	Passzív	5 V	3-7 V	2400 Hz	≥85 dB	≤80 mA	12,0×9,5	1,5 g
QMB-09A-03	Passzív	3 V	1,5–4,5 V	2700±300 Hz	≥85 dB	≤80 mA	9,0×4,2	0,68 g

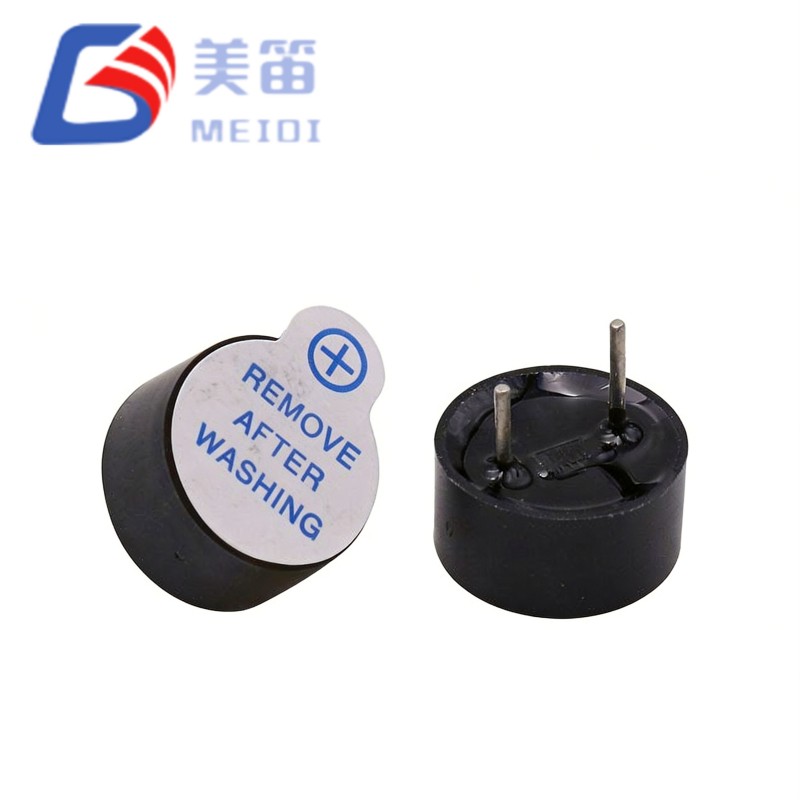

A teljes elektromágneses csengő katalógusért, beleértve az SMD-t és a magas hőmérsékletű változatokat, látogassa meg aelektromágneses berregő termékkategóriavagy a9650 elektromágneses aktív berregőoldalon.

Miért válassza az elektromágneses hangjelzőket a riasztórendszerekhez?

A berendezésgyártók elektromágneses berregőt választanak a riasztórendszerekhez, mert ez olyan gyakorlati előnyöket kínál, amelyeket a hangszórók és az összetett audiomodulok nem tudnak azonos áron összeegyeztetni.

Előny	Leírás
Gyors válasz	Az elektromágneses berregő azonnali hangjelzést ad a tápfeszültség bekapcsolásakor.
Kompakt méret	A kis csomagok szűk beépítési helyekre is elférnek zsúfolt táblákon.
Alacsony teljesítmény	Az aktív típusok csak körülbelül 30 mA-t vesznek fel, akkumulátoros eszközökhöz alkalmasak.
Magas Megbízhatóság	Az elektromágneses berregő egyszerű felépítése csökkenti a hibapontokat.
Könnyű integráció	A szabványos érintkezők és az SMD opciók megfelelnek a legtöbb áramkörnek és összeszerelő sornak.

Elektromágneses hangjelző vs piezoelektromos hangjelző

Mind az elektromágneses hangjelző, mind a piezoelektromos hangjelző gyakori riasztási eszközök, de szerkezetükben és a legjobb felhasználási módjukban különböznek. Az elektromágneses hangjelző tekercset, állandó mágnest és membránt használ. A piezoelektromos hangjelző kerámia elemet használ, amely feszültség alatt meghajlik. Az elektromágneses berregő általában erősebb alacsony frekvenciájú hangot ad, míg a piezoelektromos berregő ultraalacsony fogyasztás esetén nyer. A választás a feszültség költségvetésétől, a hangerőtől és a tábla helyétől függ.

Funkció	Elektromágneses csengő	Piezoelektromos hangjelző
Szerkezet	Tekercs, mágnes, membrán	Piezoelektromos kerámia elem
Hajtás	Az Active beépített oszcillátorral rendelkezik	Külső driver kell
Hatalom	Alacsony vagy közepes	Nagyon alacsony
Hang típusa	Tiszta figyelmeztető hang	Nagyfrekvenciás jel
Legjobb For	Riasztások és értesítések	Kompakt kis fogyasztású készülékek

A mélyebb összehasonlítás érdekében olvassa el útmutatónkat apiezoelektromos csengőés hogyan egészíti ki az elektromágneses berregőt vegyes kivitelben.

Az elektromágneses hangjelzések általános alkalmazásai

Az elektromágneses berregő számos iparágban megjelenik megbízhatósága és azonnali értesítési képessége miatt.

Ipari vezérlés:Gépriasztások, figyelmeztető jelzések és működési utasítások.
Biztonsági rendszerek:Figyelmeztetések jogosulatlan hozzáférésről és vészhelyzetekről.
Háztartási gépek:Mikrohullámú sütők, mosógépek és okoseszközök.
Autóelektronika:Figyelmeztető rendszerek és műszerfali kijelzők.
Orvosi felszerelés:Hangjelzések a megfigyelő eszközökhöz.
IoT és viselhető eszközök:Kompakt SMD elektromágneses berregő alkatrészek kis kütyükhöz.

Hogyan válasszuk ki a megfelelő elektromágneses hangjelzőt

A megfelelő elektromágneses hangjelző kiválasztása az elektromos, mechanikai és környezeti igények kiegyensúlyozását jelenti. Először ellenőrizze a névleges feszültséget és az üzemi feszültségtartományt. Ezután párosítsa a hangnyomásszintet decibelben a környezet zajszintjéhez. Válasszon egy olyan frekvenciát, amelyet a felhasználók tisztán hallanak. A tábla elrendezése alapján döntsön az átmenő furat és az SMD rögzítés között. Ellenőrizze az üzemi hőmérséklet-tartományt és a szükséges védelmi szintet. Végül ellenőrizze az olyan tanúsítványokat, mint az RoHS, a REACH és a CE.

Egy tapasztalt beszállítóval, például a MEIDI-vel való együttműködés lehetővé teszi az ügyfelek számára, hogy professzionális ajánlásokat és testreszabott elektromágneses berregőt kapjanak, amely megfelel a projekt valós követelményeinek.

Elektromágneses hangjelző beszerelési és bekötési tippek

A helyes telepítés révén az elektromágneses berregő évekig jól működik. Aktív elektromágneses hangjelzés esetén ügyeljen a polaritásra, és csatlakoztassa a névleges feszültséget a megjelölt érintkezőkhöz. Passzív elektromágneses berregő esetén tiszta négyszögjelet tápláljon be a megadott frekvencián belül. A hangkimenetet ne akadályozza a ház. Az SMD típusok esetében kövesse a visszafolyási profilt, és kerülje a tekercs túlmelegedését. A gondos elrendezés megakadályozza az elektromágneses berregő legtöbb térbeli meghibásodását.

Gyakori elektromágneses berregő problémák és megoldások

Probléma	Lehetséges ok	Megoldás
Nincs hang	Rossz bekötés vagy alacsony feszültség	Ellenőrizze a polaritást és a feszültségtartományt
Alacsony hangerő	Elöregedés vagy rossz szerelés	Javítsa a pozíciót és cserélje ki az egységet
Instabil hang	Feszültség ingadozás	Az ellátás stabilizálása, a minta vizsgálata
Rövid élet	Kemény környezet	Válasszon zárt vagy széles hőmérsékletű modellt

Elektromágneses hangjelzők tesztelése és minőségellenőrzése

A megbízható elektromágneses berregőnek fegyelmezett tesztelésen kell átmennie. A MEIDI ellenőrzi a hangnyomásszintet, a rezonanciafrekvenciát, a névleges áramot, a megjelenést és az élettartamot a gyártósorokon. 15 éves exporttapasztalattal a gyártóbázis vezérli a tekercselést, a mágnesek elhelyezését és a membrán egyensúlyát úgy, hogy minden elektromágneses hangjelző megfeleljen a megadott előírásoknak. A vásárlók állandó riasztási teljesítményt kapnak a nagy megrendelések esetén.

Trendek: Miniatürizálás és SMD elektromágneses hangjelzők

Az elektromágneses hangjelzők piaca a kisebb, felületre szerelhető alkatrészek felé halad az IoT, az orvosi és a hordható termékekhez. Az SMD elektromágneses berregőcsaládok, mint például az MLT sorozat, tekercset, mágnest és membránt csomagolnak 10 mm alatti csomagokba, miközben megtartják az erős hangnyomásszintet. Ez a trend lehetővé teszi a tervezők számára, hogy hangos figyelmeztetést adjanak az olyan eszközökhöz, ahol egykor túl szűk volt a hely egy átmenő elektromágneses hangjelzéshez.

Gyakran Ismételt Kérdések

1. kérdés: Mi az elektromágneses berregő fő célja?
V: Az elektromágneses berregő hangos riasztásokat, figyelmeztetéseket, emlékeztetőket és állapotjelzéseket biztosít az elektronikus berendezésekben.

2. kérdés: Mi a különbség az aktív és a passzív elektromágneses hangjelzők között?
V: Az aktív elektromágneses hangjelző beépített oszcillátorral rendelkezik, és fix frekvencián szólal meg tápellátáskor. A passzív elektromágneses berregőnek külső meghajtó jelre van szüksége a hangszín beállításához.

Q3: Mennyi ideig működhet az elektromágneses hangjelző?
V: Az élettartam a tervezés minőségétől, a működési feltételektől, a feszültség stabilitásától és a használati gyakoriságtól függ. A kiváló minőségű modellek évekig megbízhatóan működnek.

4. kérdés: Testreszabhatók az elektromágneses hangjelzések?
V: Igen. A MEIDI az ügyfelek igényei szerint testreszabhatja a feszültséget, a zajszintet, a méreteket, a csatlakozókat és a szerelést.

5. kérdés: Az elektromágneses hangjelzők tanúsítottak?
V: A szabványos termékek megfelelnek az RoHS, a REACH és a CE globális exportra vonatkozó követelményeinek.

6. kérdés: Az SMD elektromágneses berregő olyan hangos, mint az átmenő nyílás?
V: A modern SMD elektromágneses berregő alkatrészei hasonló hangnyomásszintet érnek el decibelben, miközben helyet takarítanak meg.

Következtetés

Az elektromágneses berregő fontos szerepet játszik a modern elektronikus rendszerekben, mivel gyors, megbízható és hatékony hangjelzéseket biztosít. Egyszerű felépítése, erős alkalmazkodóképessége és széles alkalmazási köre ideális választássá teszik ipari berendezésekhez, fogyasztói elektronikához, autóipari rendszerekhez és biztonsági berendezésekhez. A megfelelő elektromágneses berregő kiválasztásához figyelmet kell fordítani a feszültségre, a hangkimenetre, a méretre és a környezetre.

A MEIDI továbbra is megbízható elektromágneses berregő termékeket és testreszabott megoldásokat kínál, amelyek segítenek az ügyfeleknek a termék teljesítményének és megbízhatóságának javításában. Ha professzionális elektromágneses berregő támogatásra, teljes paraméterlapra vagy testreszabott mintára van szüksége, kéremlépjen kapcsolatba velünkma további információkért.
