9 mm × 4 mm-es felületre szerelhető csomag
2730 Hz rezonancia frekvencia hanggeneráláshoz külső négyszöghullámú gerjesztéssel
40Ω-os tekercsimpedancia 5 V-os logikai szintű és pufferelt meghajtó áramkörökhöz
Min. 83 dB hangnyomás 10 cm-en 5Vo-p, 2730 Hz, 50%-os munkaciklus mellett
3-8Vo-p működési tartomány
Fekete Noryl ház a stabil méretekért visszafolyás és működés közben

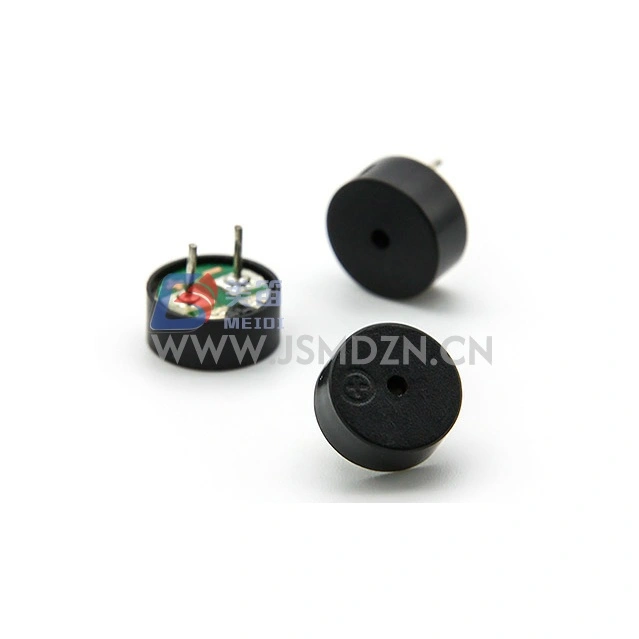

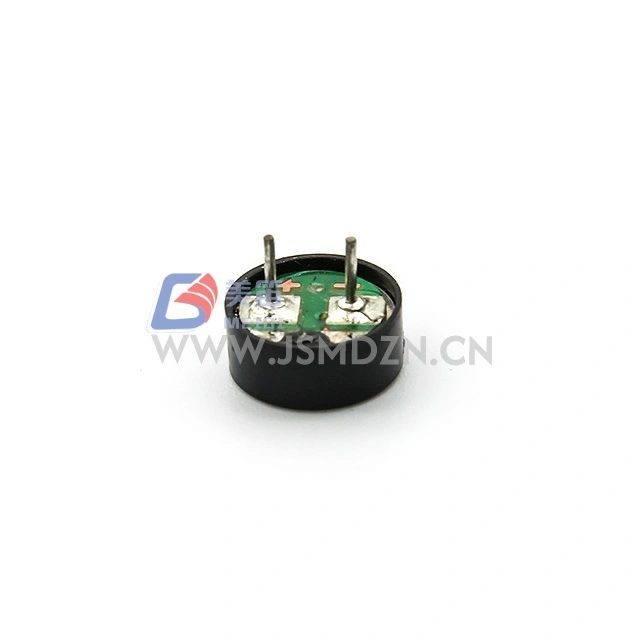

A MEIDI HN-9040 9x4mm SMD elektromágneses passzív hangjelző egy felületre szerelhető elektromágneses passzív hangjelző, amely 9 mm × 4 mm-es alapterületet foglal el. A 2730 Hz-es rezonanciafrekvencia olyan hangot ad, amely alkalmas riasztási, riasztási és állapotjelző funkciókhoz az elektronikus házakban.
5Vo-p névleges feszültségével és 3-8Vo-p működési tartománnyal a HN-9040 5V-os rendszereket fogad. A 40 Ω-os tekercsellenállás szabványos nyitott kollektoros tranzisztor-meghajtókkal és mikrokontroller GPIO-portjaival csatlakozik, ha az áramerősség ellenőrizve van. A fekete Noryl ház megőrzi a méretstabilitást a teljes üzemi hőmérséklet-tartományban.
A miniatűr SMD berregőnél magasabb SPL-t igénylő rendszerek esetében a HN-9040 megnövelt teljesítményt kínál a hengeres átmenőlyuk típusok magasságbüntetése nélkül. Lépjen kapcsolatba a MEIDI-vel az SMD hangjelzés kiválasztásához.
Közepes méretű SMD formájú --- 9 mm × 4 mm-es test felületre szerelhető PCB-szerelvényekhez
2730 Hz rezonanciafrekvencia --- külső négyszöghullámú hajtás névleges frekvencián tónusos kimenetet állít elő; Az egyenfeszültség önmagában nem generál hangot
40Ω tekercsimpedancia --- 5 V-os rendszerintegrációhoz tranzisztoros vagy logikai szintű meghajtó fokozatokkal

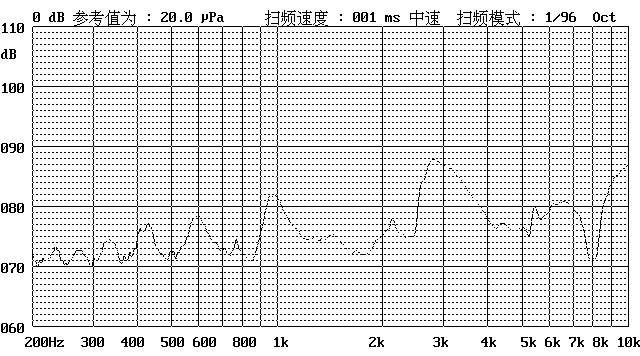

Meghatározott hangnyomás --- min. 83 dB 10 cm-en 5Vo-p alatt, 2730 Hz, 50%-os terhelhetőségű hajtás
Kiterjesztett üzemi feszültség --- 3-8Vo-p tartomány az 5V-os tápfeszültség variációjához
Noryl házszerkezet --- fekete, hőre lágyuló ház -20°C és +70°C közötti működésre
| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | — |
| Névleges feszültség | 5Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 3–8Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2730 Hz-en, 50%-os terhelhetőség, 5Vo-p négyszöghullám |
| Hangnyomásszint | Min. 83 dB | 2730Hz-en, 50% terheléssel, 5Vo-p, 10cm |
| Tekercs ellenállás | 40 ± 4Ω | — |
| Rezonancia frekvencia | 2730 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | — |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | — |
| Nettó súly | kb. 0,8 g | — |
| Ház anyaga | Fekete Noryl | — |
| Környezetvédelem | RoHS | — |
Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860-1060 hPa
Hálózati berendezések és szerverház a hiba- és állapotjelző hangjelzésekhez
Ipari HMI panelek és kezelői interfészek felületre szerelhető alkatrészekkel
Távközlési infrastruktúra eszközök riasztási és karbantartási jelzőhangokhoz
Kereskedelmi megjelenítő rendszerek és digitális jelzések az időzített riasztási funkciókhoz
Gyári automatizálási vezérlők 5 V-os I/O modulokkal, amelyek hangos visszajelzést igényelnek
Áramelosztó és energiagazdálkodási egységek küszöbérték-túllépési figyelmeztetésekhez
| Tervezési követelmény | HN-9040 Előny |
| Akusztikus kimenet SMD formátumban | Min. 83 dB SPL felületre szerelhető csomagolásban |
| 5V rendszer kompatibilitás | 5Vo-p besorolás 3-8Vo-p tartományban |
| Automatizált gyártási integráció | SMD csomag pick-and-place és reflow forrasztáshoz |
| A kínálat eltérésének tűrése | 8Vo-p maximális üzemi feszültség |
| Hőstabilitás | Noryl ház -20 ℃ és +70 ℃ között |
A MEIDI a HN-9040-et minőség-ellenőrzési folyamatokkal gyártja, beleértve a bejövő anyagellenőrzést, a gyártás közbeni méretellenőrzést és a végső elektromos ellenőrzést 25±3℃, 60±10% R.H. és 860-1060hPa szabványos vizsgálati körülmények között.
A következő tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás megjelenésében és elektromos tulajdonságaiban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
1. Mi a különbség a HN-9040 3Vo-p és 5Vo-p vezetése között?
5Vo-p-nél a hangjelző eléri a névleges min. 83 dB hangnyomás. 3Vo-p esetén a kimenet csökken az alacsonyabb tekercs gerjesztés miatt. A 3-8Vo-p működési tartomány funkcionális működést jelez ezen a tartományon keresztül, de a maximális SPL a névleges 5Vo-p mellett érhető el, 50%-os 2730 Hz-es négyzethullám mellett.
2. Használhatom egy mikrokontroller PWM jelét ennek a hangjelzőnek a meghajtására?
Igen, a 2730 Hz-es vagy ahhoz közeli PWM-jel 50%-os munkaciklus mellett megfelelő meghajtási hullámforma, feltéve, hogy a mikrokontroller tűje vagy a meghajtófokozat képes biztosítani a szükséges áramot. Ellenőrizze a port áramerősségét, vagy használjon tranzisztoros pufferfokozatot.
3. Hogyan befolyásolja a 40Ω-os tekercsellenállás a meghajtó áramkör kialakítását?
A 40Ω-os tekercs maximum 80mA-t vesz fel 5Vo-p mellett. Ellenőrizze a meghajtó fokozat telítési feszültségét, hogy biztosítsa a megfelelő feszültségingadozást a tekercsen.
4. Milyen visszafolyási hőmérséklet-profil kompatibilis a Noryl házzal?
A HN-9040 szabványos, ólommentes visszafolyási folyamatokhoz készült. A specifikus csúcshőmérsékletre és a folyadék feletti időre vonatkozó ajánlásokért forduljon a MEIDI-hez az újrafolyós forrasztási profil dokumentumért.
5. A HN-9040 érintkező kompatibilis a piacon lévő többi 9 mm-es SMD hangjelzővel?
Lépjen kapcsolatba a MEIDI-vel a mechanikai rajz és az ajánlott talajmintázat miatt, hogy ellenőrizze a lábnyom-kompatibilitást a meglévő PCB-elrendezéssel.
Műszaki adatlapok, átfolyó forrasztási profilok, meghajtóáramköri alkalmazási megjegyzések vagy OEM-konfiguráció megbeszélése érdekében forduljon a MEIDI alkalmazásmérnökéhez.
