Külső négyszöghullámú hajtás 2730 Hz-en az állandó akusztikus kimenet érdekében
16Ω-os tekercsimpedancia kompatibilis a szabványos tranzisztoros és MCU meghajtó áramkörökkel
12 mm-es ipari szabvány alapterület a kialakított átmenő furatú PCB-elrendezésekhez
Min. 85 dB hangnyomás 10 cm-en névleges vezetési körülmények között
-20 ℃ és +70 ℃ közötti üzemi hőmérsékleti tartomány beltéri ipari környezetekhez
Fekete PPO ház, amely kompatibilis a hullámforrasztással és a kézi összeszereléssel

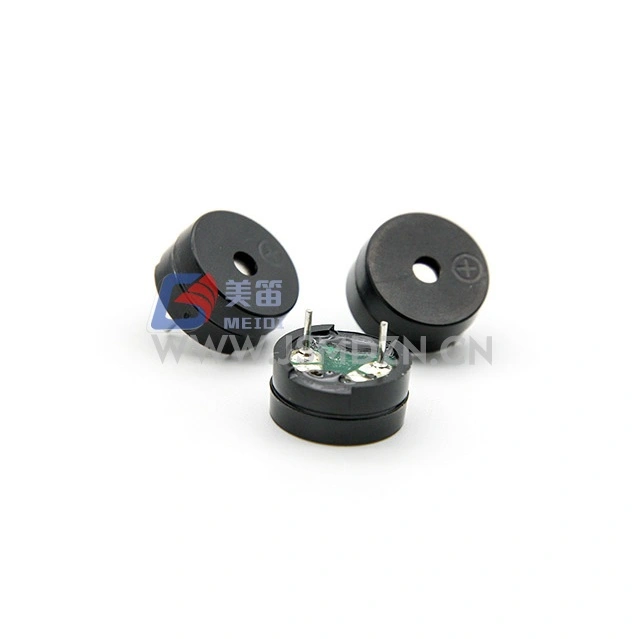

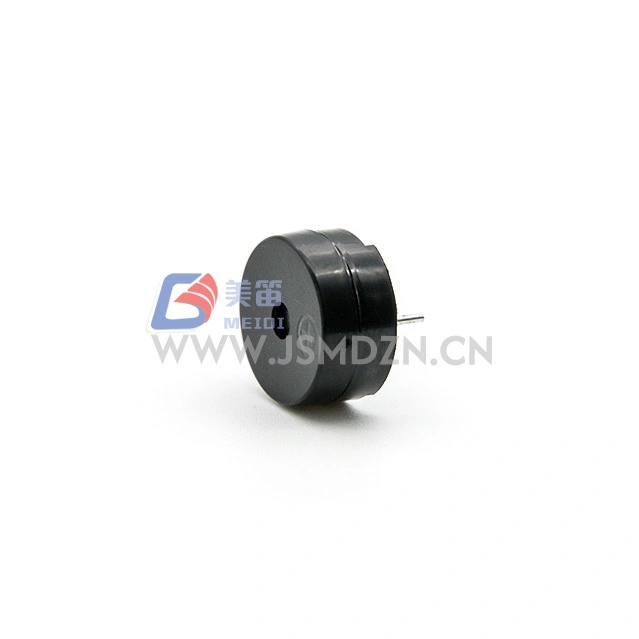

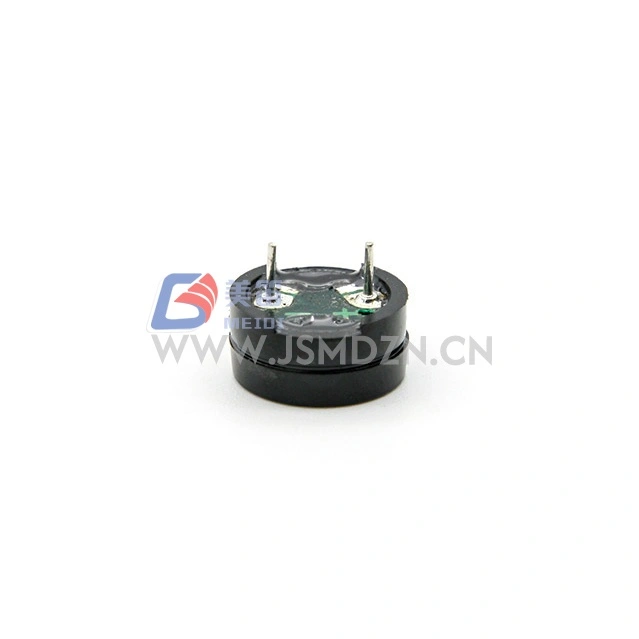

A MEIDI 12 mm-es 2730 Hz-es átmenő elektromágneses passzív hangjelző egy elektromágneses passzív zümmögő, amelyet lyukakba történő beszerelésre terveztek olyan elektronikus rendszerekben, amelyeknél külső meghajtójelre van szükség a hang generálásához. 12 mm-es testátmérőjével ez a hangjelző integrálható az ipari központokban, biztonsági riasztórendszerekben, fogyasztói készülékekben és diagnosztikai berendezésekben széles körben használt szabványos PCB-elrendezésekbe.
A 2730 Hz-es rezonanciafrekvencia fogadja a külső négyszöghullámú meghajtó jeleit, így konzisztens akusztikus visszacsatolást tesz lehetővé, ha a névleges frekvencián vagy annak közelében hajtanak. 3Vo-p névleges feszültségével és 2--4Vo-p működési tartományával a HN-1260B rugalmasságot biztosít a meghajtó áramkör kialakításában 3V-os és 5V-os logikai rendszerekben.
A 16 Ω-os tekercsellenállást úgy választották ki, hogy illeszkedjen a hagyományos nyitott kollektoros tranzisztorok és mikrokontrollerek GPIO meghajtó-konfigurációihoz, minimálisra csökkentve a speciális meghajtóáramkörök szükségességét. A fekete PPO ház szerkezeti stabilitást biztosít az átmenő hullámforrasztáshoz és a kézi utómunkálatokhoz.
Külső meghajtó architektúra --- 2730 Hz-es négyszögjeleket fogad el programozható hanggeneráláshoz; váltakozó áramú gerjesztést igényel, az egyenfeszültség önmagában nem ad hangot
Szabványos átmenő furat alaktényező --- 12 mm átmérőjű, ipari szabványos tűosztással, a meglévő PCB-elrendezésekhez és az előlap kivágásaihoz
16Ω tekercs impedancia --- megfelel a szokásos NPN/PNP tranzisztoros meghajtó áramköröknek és a 3,3 V/5 V mikrokontroller GPIO kimeneteknek megfelelő áramerősséggel
Stabil akusztikus kimenet --- Min. 85 dB 10 cm-en 3Vo-p, 2731 Hz, 50%-os négyszöghullám terhelhetőség mellett
A PPO ház anyaga --- a fekete ház deformáció nélkül tolerálja a hullámforrasztást és a kézi forrasztási utómunkát
A RoHS környezetvédelmi megfelelősége --- megfelel a korlátozott anyagokra vonatkozó globális piaci forgalmazási követelményeknek
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Passzív elektromágneses hangjelző | --- |
| Névleges feszültség | 3Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 2--4Vo-p | Hajtásjel csúcs |

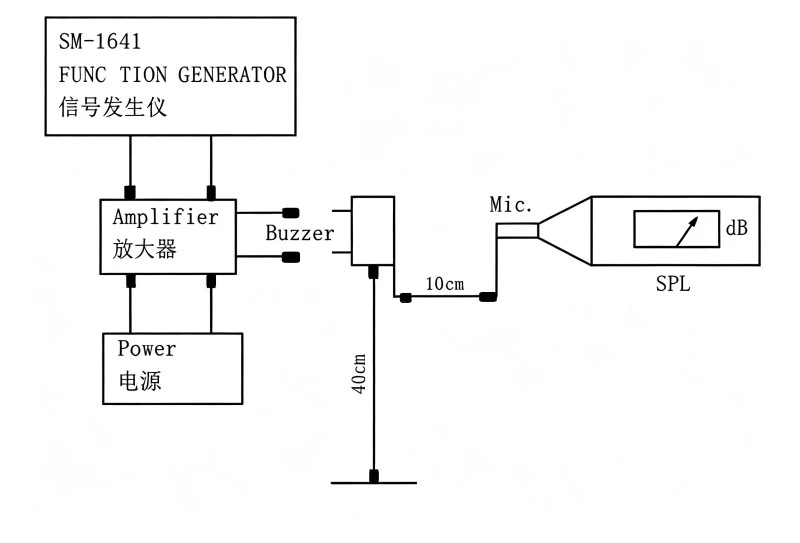

| Hangnyomásszint | Min. 85 dB | 3Vo-p-nél, 2731Hz, 50% terhelés, 10cm |
| Rezonancia frekvencia | 2730 Hz | Névleges feszültségen |
| Tekercs ellenállás | 16 ± 4Ω | DC, 25℃ |
| Névleges áram | Max. 60mA | 3Vo-p, 2731Hz, 50% terhelés |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

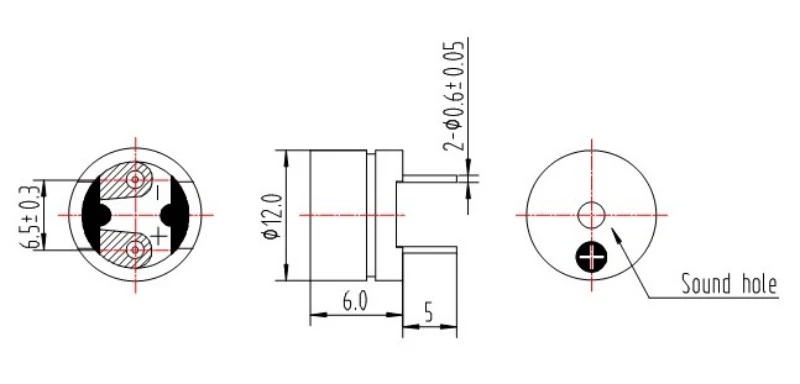

| Külső méret | 12 mm (átmérő) | Test a csapok nélkül |
| Nettó súly | kb. 1,0 g | Tipikus |
| Ház anyaga | Fekete PPO | --- |
| Környezetvédelmi rendelet | RoHS | --- |
Szabványos frekvenciájú akusztikus riasztást igénylő ipari központ riasztómodulok
Biztonsági és behatolásjelző rendszerek meglévő 12 mm-es berregő rögzítő furatokkal
Fogyasztói készülékek vezérlőpaneljei, amelyek átmenőlyukon történő összeszerelési eljárásokat alkalmaznak
Hangos állapotjelzést igénylő diagnosztikai és tesztberendezések
PLC és automatizálási rendszerek 5 V-os vagy 3,3 V-os logikai szintű meghajtókimenettel
Szünetmentes tápegységek az alacsony akkumulátor- és hibaüzenetekért
| Tervezési követelmény | HN-1260B Előny |
| Átmenő lyukú nyomtatott áramköri lapok kialakítása | A 12 mm-es átmérő megfelel az ipari szabvány alapterületének és az előlap kivágásainak |
| Szabványos meghajtó áramkör kompatibilitás | A 16Ω-os tekercsimpedancia közös tranzisztoros és MCU GPIO konfigurációkkal működik |
| Konzisztens riasztási hangfrekvencia | A 2730 Hz-es rezonancia frekvencia egyenletes akusztikus karaktert biztosít a gyártási tételek között |
| Az összeszerelési folyamat rugalmassága | Fekete PPO ház, amely kompatibilis a hullámforrasztással és a kézi átdolgozással |
| Környezetvédelmi megfelelés | RoHS jóváhagyás a globális forgalmazásra és a korlátozott anyagokra vonatkozó előírásokra |
A MEIDI a HN-1260B-t minőségellenőrzéssel gyártja a gyártás minden szakaszában, a terméktervezéstől a beszerzésen és a tesztelésig. A gyártó létesítmények ISO 9001, ISO 14001 és QS 9000 tanúsítvánnyal rendelkeznek. Minden termék rendelkezik CE jelöléssel és RoHS jóváhagyással.
Az alábbi vizsgálatok bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás a megjelenésben és az elektromos tulajdonságokban (kivéve SPL); Az SPL nem lehet 10 dB-lel alacsonyabb az adatlapon megadott minimális SPL értéknél.
| Tesztelem | Tesztkörülmények |
| Életpróba | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%--95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás (a doboz 3 éle, 6 oldala), 1,2 m magasságból ejtse vastag falapra vagy 5 cm-es keményfa deszkára |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, 1 óra irányonként, 3 szabadságfok |
Figyelem: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
1. Ehhez a berregőhöz kell külső meghajtó jel, vagy lehet egyenfeszültséggel is meghajtani?
Passzív elektromágneses berregőként a HN-1260B külső váltakozó áramú jelet igényel --- jellemzően 2730 Hz-es vagy ahhoz közeli négyszöghullám --- ahhoz, hogy hallható kimenetet generáljon. Az egyenáramú feszültség önmagában nem ad hangot, és károsíthatja a tekercset a folyamatos áramáramlás miatt.
2. Milyen hajtási frekvencia javasolt a maximális hangnyomás-kibocsátáshoz?

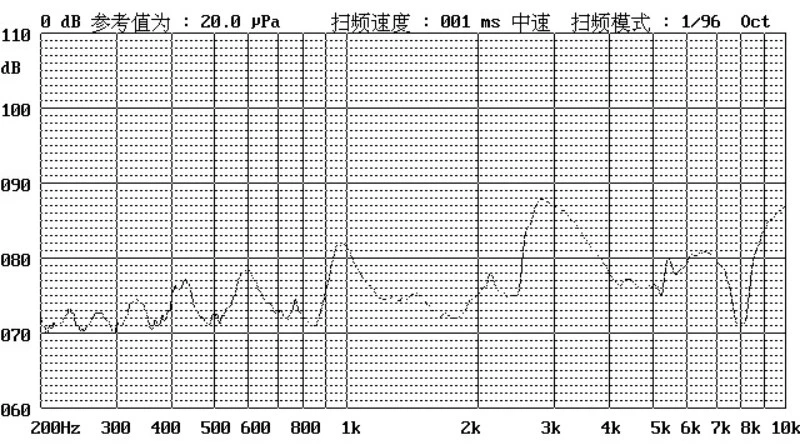

A maximális SPL 2730 Hz-es rezonanciafrekvencián lép fel. Az SPL jelentősen csökken, ha a rezonanciát nem hajtják végre. A következetes min. 85 dB kimenet, meghajtás 2731 Hz-en, 50%-os kitöltési négyzethullámmal 3Vo-p mellett.
3. Milyen meghajtó áramkör alkalmas a 16Ω-os tekercsimpedanciára?
A szabványos nyitott kollektoros NPN/PNP tranzisztor konfigurációk felhúzó ellenállással kompatibilisek. A mikrokontroller GPIO közvetlen meghajtója esetén ellenőrizze, hogy a port képes-e 60 mA-nél ≥60 mA-es áramforrásra vagy elnyelőre. Flyback dióda használata javasolt, ha induktív terhelésekkel vagy relé áramkörökkel vezet.
4. Mi az ajánlott forrasztási módszer ehhez az átmenő lyukas hangjelzőhöz?
A HN-1260B kompatibilis a szabványos átmenő hullámos forrasztási eljárásokkal. Kézi forrasztás esetén forduljon a MEIDI-hez az ajánlott hőmérsékleti és időtartam-specifikációkért, hogy elkerülje a ház deformációját.
5. Rendelkezésre állnak-e egyedi rezonanciafrekvenciák vagy tekercsellenállások?
Lépjen kapcsolatba a MEIDI-vel az egyedi konfigurációkkal kapcsolatos műszaki kérdésekkel kapcsolatban.
Műszaki adatlapokért, meghajtóáramkör-alkalmazási megjegyzésekért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI alkalmazásmérnökéhez.
