Külső négyzethullámú hajtás 2400 Hz-en az állandó akusztikus kimenet érdekében
42Ω-os tekercsimpedancia átmenő nyílású PCB-elrendezésekhez
12 mm-es átmérő a szokásos átmenő furatú PCB-elrendezésekhez
Min. 85 dB hangnyomás 10 cm-en névleges vezetési körülmények között
-20 ℃ és +70 ℃ közötti üzemi hőmérsékleti tartomány
Fekete PPO ház, amely kompatibilis az átmenő lyukak összeszerelési eljárásaival

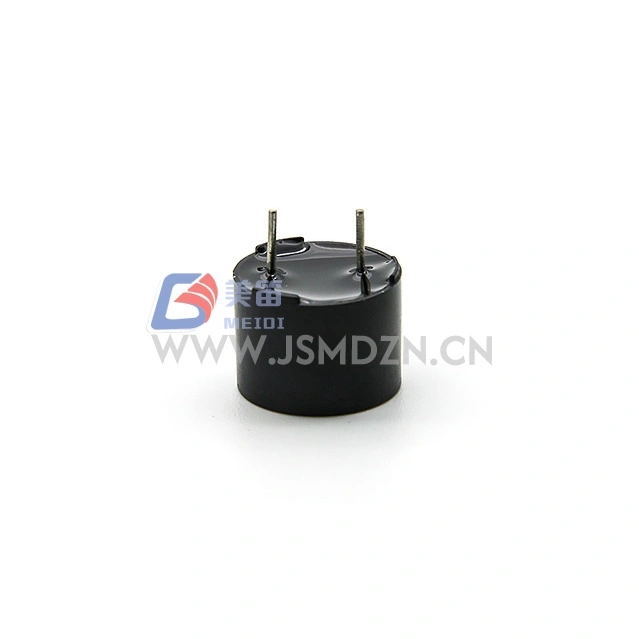

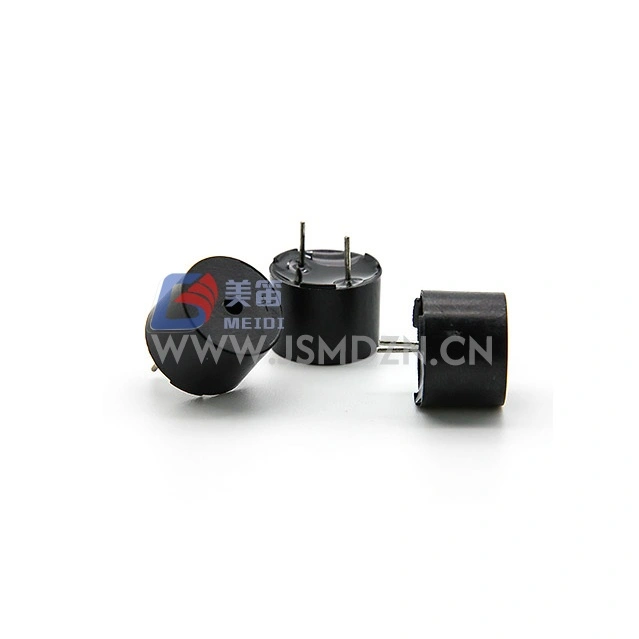

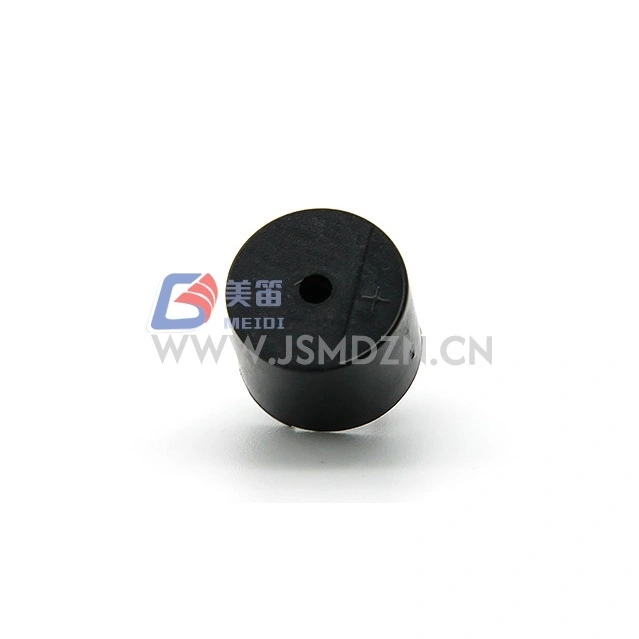

A MEIDI HN-1295 12 mm-es, 2400 Hz-es átmenő elektromágneses passzív hangjelző egy elektromágneses passzív zümmögő, amelyet lyukakba történő beszerelésre terveztek olyan elektronikus rendszerekben, amelyeknél külső meghajtójelre van szükség a hangképzéshez. 12 mm-es testátmérőjével ez a hangjelző beépül az ipari központokban, riasztórendszerekben, fogyasztói készülékekben és diagnosztikai berendezésekben használt általános nyomtatott áramköri elrendezésekbe.
A 2400 Hz-es rezonanciafrekvencia fogadja a külső négyszöghullámú meghajtó jeleit, lehetővé téve a konzisztens akusztikus visszacsatolást a névleges frekvencián vagy annak közelében. 5Vo-p névleges feszültségével és 3--7Vo-p működési tartományával a HN-1295 rugalmasságot biztosít a meghajtó áramkör tervezésében.
A 42 Ω-os tekercsellenállást átmenő furatú szerelési alkalmazásokhoz választották. A fekete PPO ház szerkezeti stabilitást biztosít az átmenő lyukak összeszereléséhez.
Külső meghajtó architektúra --- négyszöghullámú jeleket fogad 2400 Hz-en hanggeneráláshoz; váltakozó áramú gerjesztést igényel, az egyenfeszültség önmagában nem ad hangot
Átmenő furat alaktényező --- 12 mm átmérőjű tűkonfigurációval szabványos PCB-elrendezésekhez
42Ω tekercs impedancia --- átmenő nyílású PCB elrendezésekhez
Stabil akusztikus kimenet --- Min. 85 dB 10 cm-en 5Vo-p, 2400 Hz, 50%-os négyzethullám terhelhetőség mellett
PPO ház anyaga --- fekete ház az átmenő lyukak összeszereléséhez
RoHS környezetvédelmi megfelelőség --- Igen
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Passzív elektromágneses hangjelző | --- |
| Névleges feszültség | 5Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 3--7Vo-p | Hajtásjel csúcs |

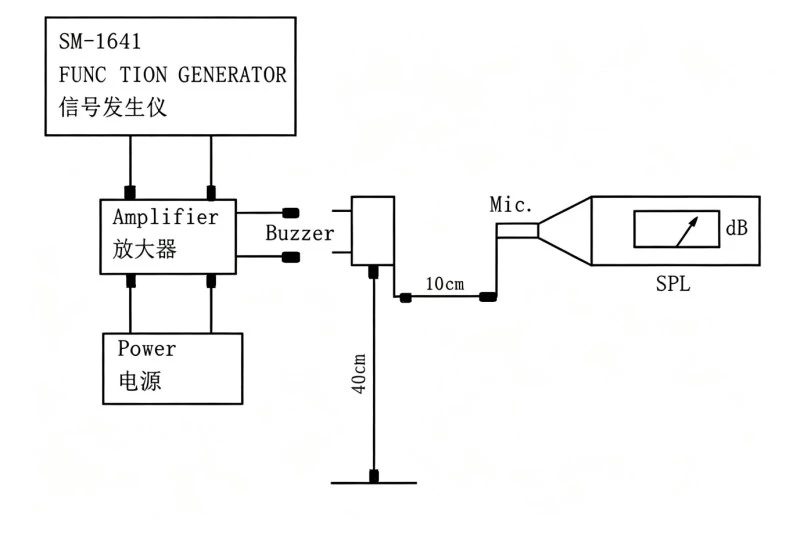

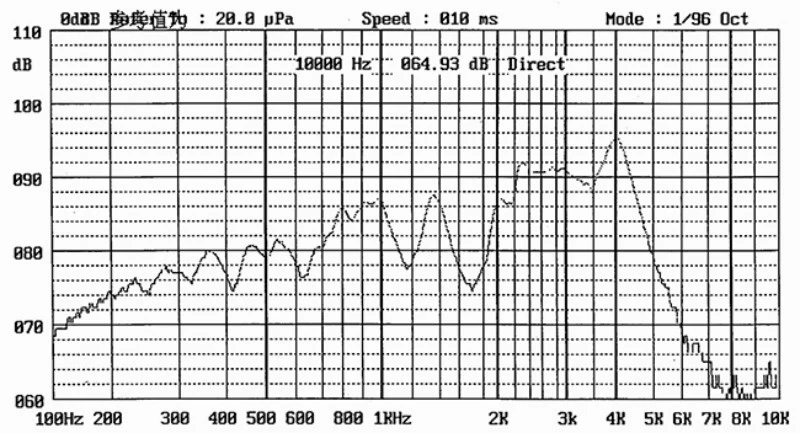

| Hangnyomásszint | Min. 85 dB | 5Vo-p-nél, 2400Hz, 50% terhelés, 10cm |
| Rezonancia frekvencia | 2400 Hz | Névleges feszültségen |
| Tekercs ellenállás | 42 ± 5Ω | --- |
| Névleges áram | Max. 80mA | 5Vo-p, 2400Hz, 50% terhelés |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | --- |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | --- |

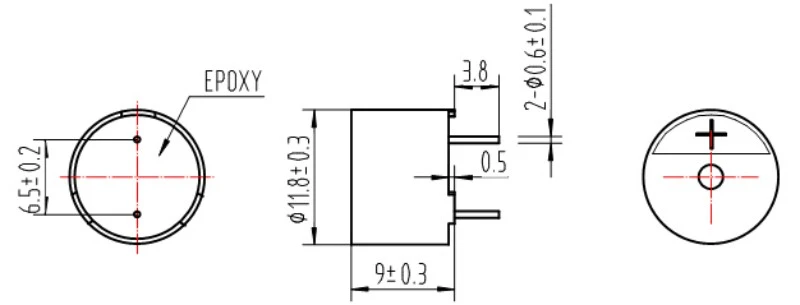

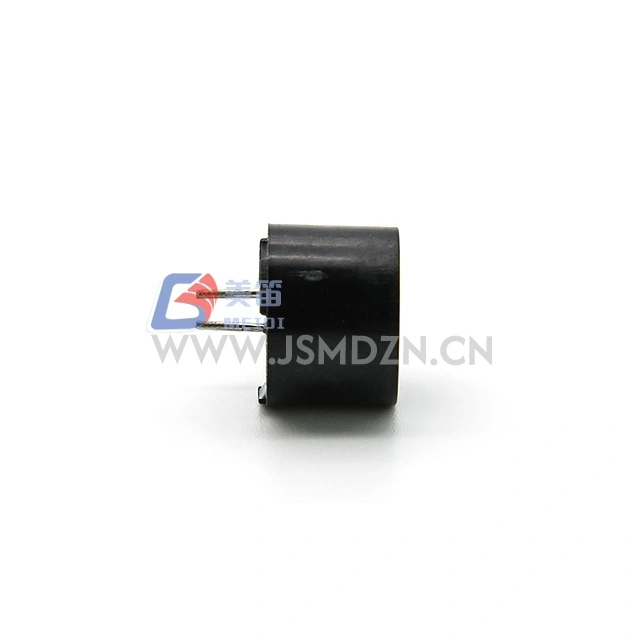

| Külső méret | 12 mm (átmérő) | Test a csapok nélkül |
| Nettó súly | kb. 1,5 g | --- |
| Ház anyaga | Fekete PPO | --- |
| Környezetvédelmi rendelet | RoHS | --- |
Akusztikus riasztást igénylő ipari központ riasztómodulok
Biztonsági és behatolásjelző rendszerek átmenő lyukú nyomtatott áramköri lapokkal
Fogyasztói készülékek vezérlőkártyái szabványos hangjelzéssel
Hangos állapotjelzést igénylő diagnosztikai és tesztberendezések
PLC és automatizálási rendszerek hajtáskimenettel
Szünetmentes tápegységek a hibajelzésekhez
| Tervezési követelmény | HN-1295 Előny |
| Átmenő lyukú PCB elrendezések | 12 mm átmérőjű szabványos PCB rögzítéshez |
| Konzisztens riasztási hangfrekvencia | 2400 Hz rezonancia frekvencia az egyenletes akusztikus karakterért |
| Az összeszerelési folyamat kompatibilitása | Fekete PPO ház az átmenő furatokhoz |
| Környezetvédelmi megfelelés | RoHS |
A MEIDI a HN-1295-öt minőségellenőrzéssel gyártja a gyártás minden szakaszában, a terméktervezéstől a beszerzésen és a tesztelésig. A tanúsítás részleteiért forduljon a MEIDI-hez.
Az alábbi vizsgálatok bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás a megjelenésben és az elektromos tulajdonságokban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Életpróba | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%--95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás (mind a 6 oldala és 3 éle), 1,2 méteres magasságról vastag falapra vagy 5 cm-es keményfa deszkára ejtse |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Figyelem: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.

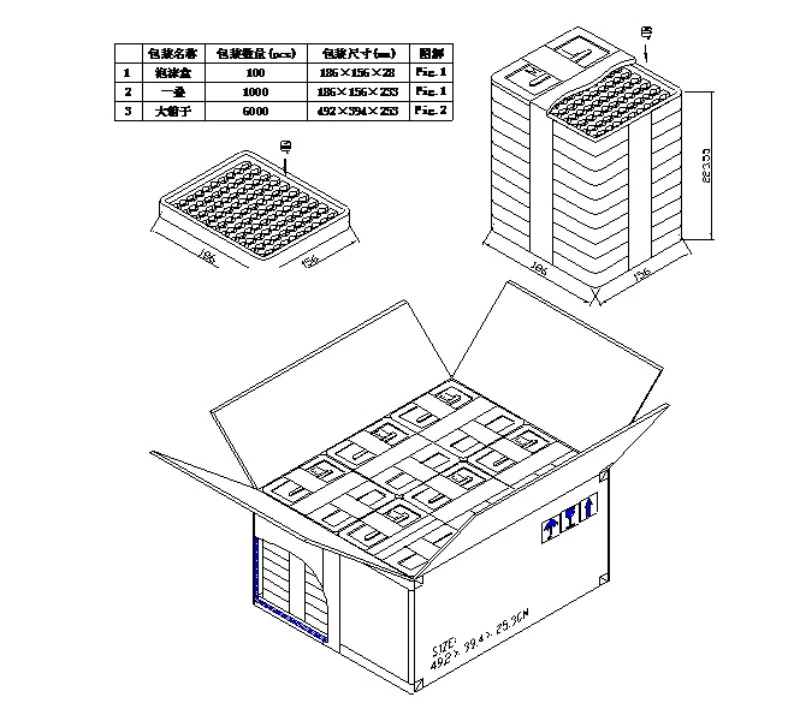

| Tétel | Specifikáció |
| Termék típusa | ELEKTROMÁGNESES BUZZER |
| Mennyiség | 6000 db |
| Karton kötet | 52×41,5×27 cm |
1. Ehhez a berregőhöz kell külső meghajtó jel, vagy lehet egyenfeszültséggel is meghajtani?
Passzív elektromágneses berregőként a HN-1295 külső váltakozó áramú jelet igényel --- jellemzően 2400 Hz-es vagy ahhoz közeli négyszöghullám --- ahhoz, hogy hallható kimenetet generáljon. Az egyenáramú feszültség önmagában nem ad hangot, és károsíthatja a tekercset a folyamatos áramáramlás miatt.
2. Milyen hajtási frekvencia javasolt a maximális hangnyomás-kibocsátáshoz?
A maximális SPL 2400 Hz rezonanciafrekvencián lép fel. Az SPL jelentősen csökken, ha a rezonanciát nem hajtják végre. A következetes min. 85 dB kimenet, hajtás 2400 Hz-en, 50%-os kitöltési négyzethullámmal 5Vo-p mellett.
3. Milyen meghajtó áramkör alkalmas a 42Ω-os tekercsimpedanciára?
A szabványos nyitott kollektoros NPN/PNP tranzisztor konfigurációk felhúzó ellenállással kompatibilisek. A mikrokontroller GPIO közvetlen meghajtója esetén ellenőrizze, hogy a port képes-e 80 mA-nél nagyobb áramforrásra vagy elnyelőre. Induktív terhelésekkel vagy relé-áramkörökkel való vezetésnél a flyback dióda használata javasolt.
4. Mi az ajánlott forrasztási módszer ehhez az átmenő lyukas hangjelzőhöz?
A HN-1295 kompatibilis a szabványos átmenő hullámos forrasztási eljárásokkal. Kézi forrasztás esetén vegye fel a kapcsolatot a MEIDI-vel az ajánlott hőmérséklet és időtartam specifikációiért.
5. Rendelkezésre állnak-e egyedi rezonanciafrekvenciák vagy tekercsellenállások?
Lépjen kapcsolatba a MEIDI-vel az egyedi konfigurációkkal kapcsolatos műszaki kérdésekkel kapcsolatban.
Műszaki adatlapokért, meghajtóáramkör-alkalmazási megjegyzésekért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI alkalmazásmérnökéhez.
