6,5 mm × 3,5 mm alapterület nagy sűrűségű PCB-elrendezésekhez
2731 Hz rezonanciafrekvencia hanggeneráláshoz külső négyszöghullámú meghajtóval
16Ω tekercsimpedancia alacsony feszültségű logikai szintű meghajtó áramkörökhöz
Min. 70 dB hangnyomás 10 cm-en névleges 3Vo-p hajtási feltételek mellett
Felületre szerelhető csomag az automatizált pick-and-place összeszereléshez
-20 ℃ és +70 ℃ közötti üzemi hőmérsékleti tartomány

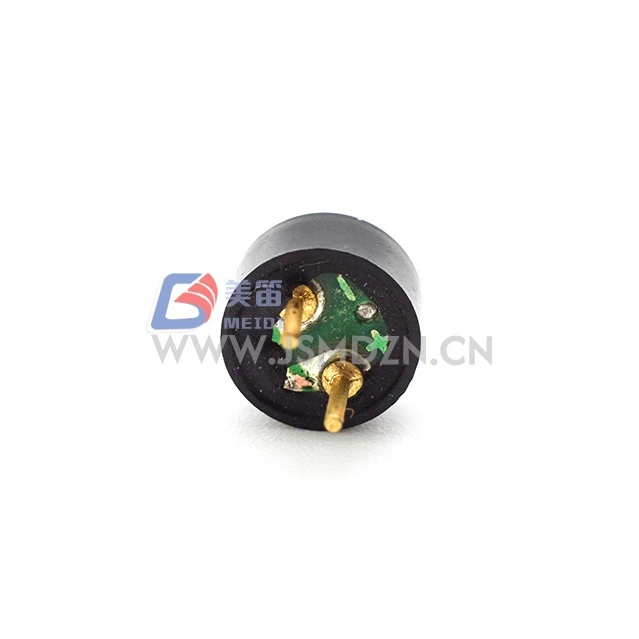

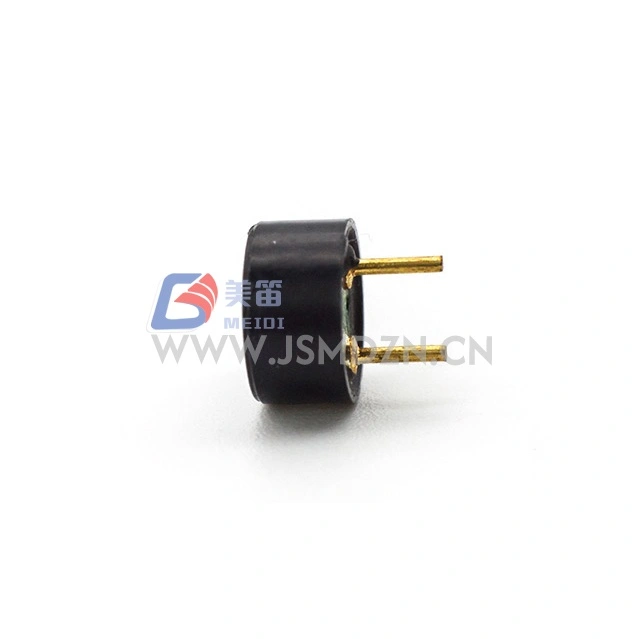

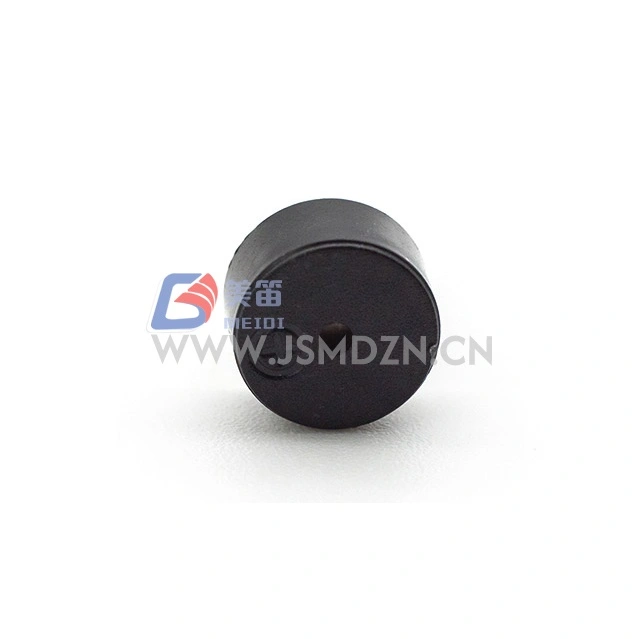

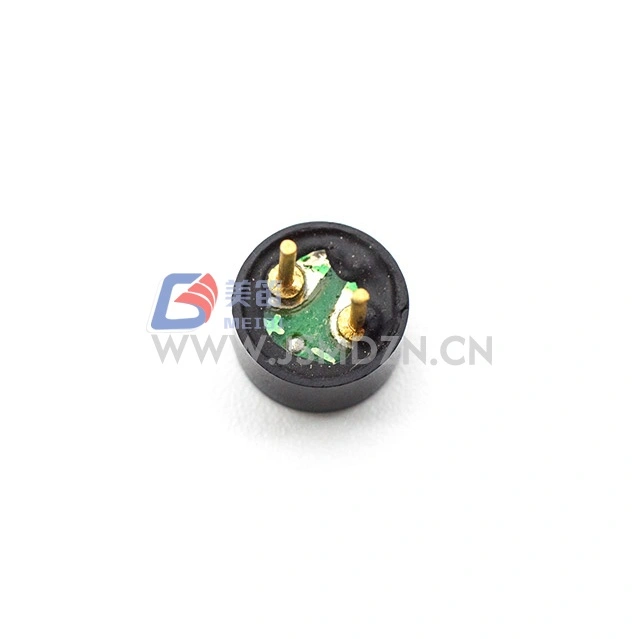

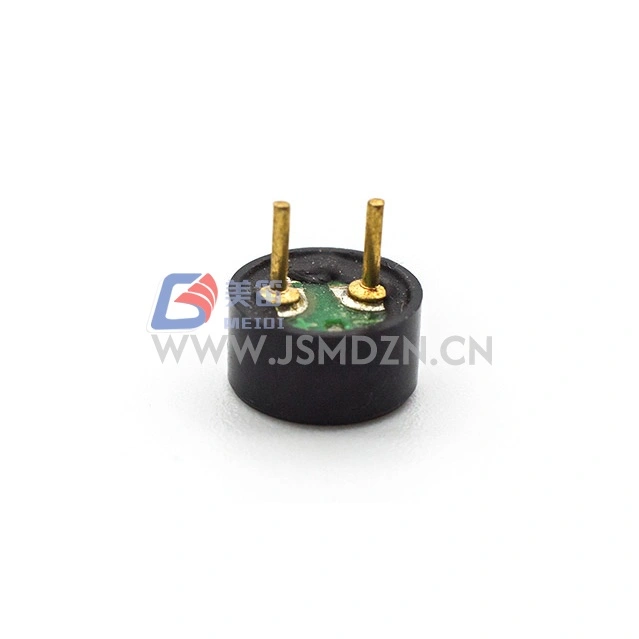

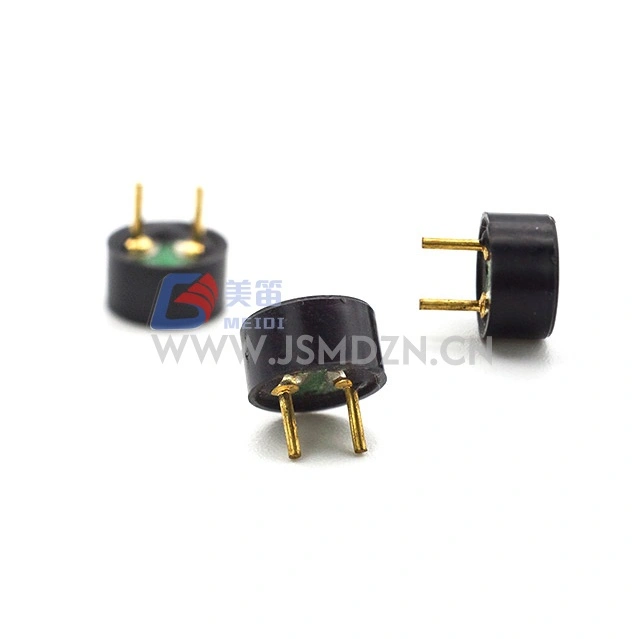

A MEIDI HN-6535 6,5x3,5 mm-es SMD elektromágneses passzív hangjelző egy miniatűr felületre szerelhető elektromágneses passzív hangjelző, amelyet olyan alkalmazásokhoz terveztek, ahol a PCB-terület prémium. A 6,5 mm × 3,5 mm-es berregő minimális helyet foglal el a táblán, miközben hallható visszajelzést ad a külső négyszöghullám-gerjesztésen keresztül.
A 2731 Hz-es rezonanciafrekvencia olyan hangot ad, amely alkalmas a közelségértesítésre, az állapotjelzésre és a felhasználói felület visszajelzésére. 3Vo-p névleges feszültségével és 2-5Vo-p működési tartományával a HN-6535 integrálható 3,3V-os és 5V-os logikai sínekkel.
A 16 Ω-os tekercsellenállás lehetővé teszi a mikrokontroller GPIO érintkezőiről vagy az alacsony oldali tranzisztoros kapcsolókról történő hajtást a helyszűke kialakításban. A fekete Noryl ház méretstabilitást biztosít a reflow forrasztási folyamatok során. Az alternatív rezonanciafrekvenciákat igénylő alkalmazások esetén, vegye fel a kapcsolatot a MEIDI-vel az SMD berregő megoldásokért.

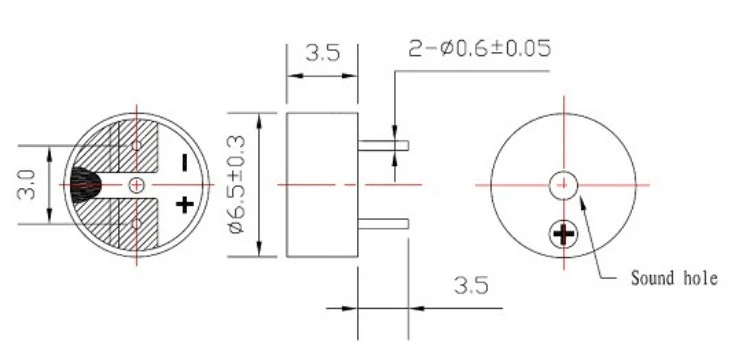

Miniatűr SMD alapterület --- 6,5 mm × 3,5 mm testméret nagy sűrűségű PCB-szerelvényekhez, ahol az átmenő lyukon történő rögzítés nem praktikus
2731 Hz rezonanciafrekvencia --- hanggenerálás, ha névleges frekvencián külső négyszöghullámmal hajtják meg; váltakozó áramú gerjesztést igényel, az egyenfeszültség önmagában nem ad hangot
Alacsony tekercsimpedancia --- 16Ω ellenállás a 3V-os logikai szintű kimenetekkel való összekapcsoláshoz
Meghatározott akusztikus kimenet --- min. 70 dB 10 cm-en 3Vo-p, 2731 Hz, 50%-os terhelhetőségű négyszöghullám mellett
Noryl ház anyaga --- fekete hőre lágyuló ház, amely kompatibilis a szabványos felületre szerelhető visszafolyó profilokkal
Könnyű szerkezet --- körülbelül 0,5 g egységenként
| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | --- |
| Névleges feszültség | 3Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 2-5Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2731 Hz-en, 50%-os terhelhetőség, 3Vo-p négyszöghullám |
| Hangnyomásszint | Min. 70 dB | 2731Hz-en, 50% terheléssel, 3Vo-p, 10cm |
| Tekercs ellenállás | 16 ± 3Ω | --- |
| Rezonancia frekvencia | 2731 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | --- |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | --- |
| Nettó súly | kb. 0,5 g | --- |
| Ház anyaga | Fekete Noryl | --- |
| Környezetvédelem | RoHS | --- |

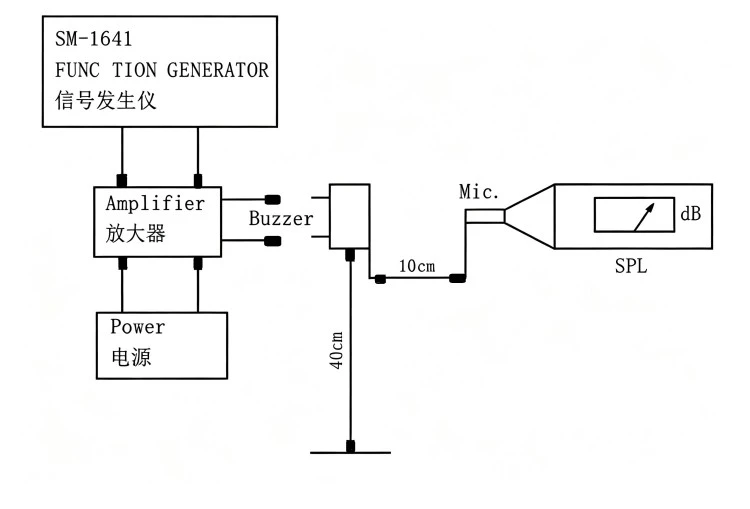

Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860-1060 hPa
Hordozható orvosi eszközök és egészségügyi monitorok, amelyek kompakt hangjelzést igényelnek akkumulátoros házakban
Intelligens otthoni érzékelők és IoT-átjárók korlátozott NYÁK-területtel az audio-visszacsatoló komponensekhez
Kézi műszerek és mérőeszközök a működést visszaigazoló hangokhoz
Viselhető elektronikai és fitneszkövetők, ahol az alkatrészek magassága és súlya korlátozott
Kompakt készülékvezérlő panelek konyhai és háztartási berendezésekben időzítő és riasztó funkciókhoz
POS terminálok és fizetési eszközök a tranzakció állapotának hangjelzéséhez
| Tervezési követelmény | HN-6535 Előny |
| Helyszűke PCB-elrendezések | A 6,5 mm × 3,5 mm-es SMD alapterület minimalizálja a táblaterület-felhasználást |
| Kisfeszültségű rendszerintegráció | 3Vo-p besorolás 2-5Vo-p tartománnyal a 3,3V/5V logikai kompatibilitás érdekében |
| Nagy volumenű automatizált összeszerelés | Felületre szerelhető csomag, amely kompatibilis a szabványos pick-and-place és visszafolyató folyamatokkal |
| Kis tömegű alkalmazások | kb. 0,5 g egységenként, alkalmas hordozható és kézi kivitelekhez |
| Környezetvédelmi megfelelés | RoHS-kompatibilis |
A MEIDI a HN-6535-öt minőség-ellenőrzési folyamatokkal gyártja, amelyek magukban foglalják a bejövő anyagok ellenőrzését, a folyamat közbeni méretellenőrzést és a végső elektromos paraméterek tesztelését. A szabványos vizsgálati körülményeket 25±3 ℃ hőmérsékleten, 60±10% relatív páratartalom mellett és 860-1060 hPa atmoszférikus nyomáson tartják fenn a folyamatos mérési ismételhetőség érdekében.
A következő tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás megjelenésében és elektromos tulajdonságaiban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -30 ℃-os tárolás 96 órán keresztül, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
1. Milyen forrasztási eljárás javasolt a HN-6535 SMD hangjelzéshez?
Lépjen kapcsolatba a MEIDI-vel az ajánlott újrafolyós forrasztási profilért. A fekete Noryl ház kompatibilis a szabványos felületre szerelhető visszafolyató eljárásokkal.
2. Meghajtható a HN-6535 közvetlenül a mikrokontroller GPIO tűjéről?

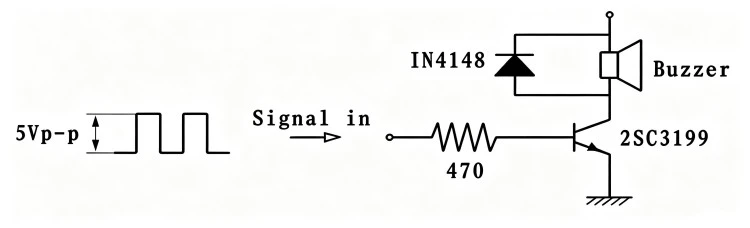

A 16Ω-os tekercs maximum 80mA-t vesz fel 3Vo-p mellett. Győződjön meg arról, hogy a GPIO mikrokontroller képes folyamatosan forrásozni vagy elnyelni ezt az áramot. Ha a GPIO névleges áramerőssége nem elegendő, használjon alacsony oldali NPN vagy MOSFET kapcsolót áramkorlátozó ellenállással.
3. Mi történik, ha a berregő 2731 Hz-től eltérő frekvencián működik?

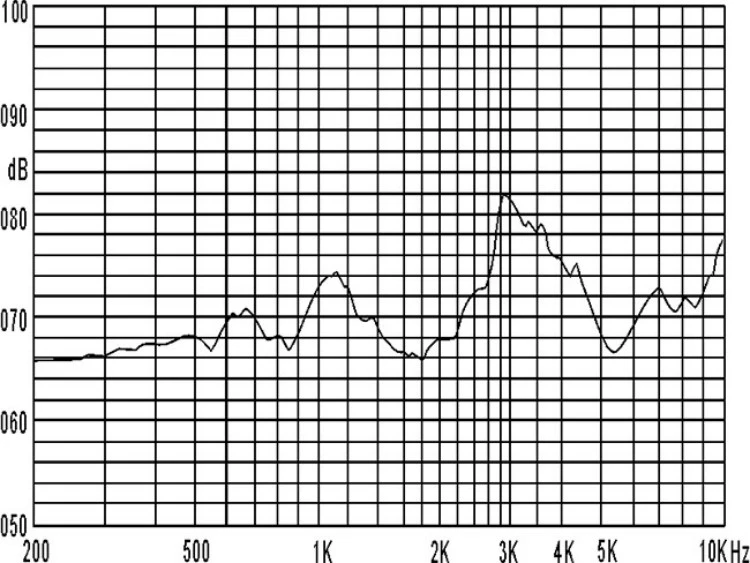

A hangnyomás szintje csökken, ha rezonanciát hajtanak végre. A következetes min. 70 dB kimenet, meghajtás 2731 Hz-en, 50%-os kitöltési négyzethullámmal 3Vo-p mellett. A rezonanciától távoli működés jelentősen csökkenti a hangkimenetet.
4. Alkalmas-e a HN-6535 folyamatos hanggenerálási alkalmazásokhoz?
Az élettartam-teszt feltétele 96 órás folyamatos üzemelést ír elő névleges feszültségen és rezonanciafrekvencián. Hosszabb folyamatos üzemidőt igénylő alkalmazások esetén forduljon a MEIDI-hez a munkaciklusra és a környezeti feltételekre jellemző megbízhatósági adatokért.
5. Elérhetők-e alternatív csomagméretek ugyanazzal a 2731 Hz-es rezonanciafrekvenciával?
Lépjen kapcsolatba a MEIDI-vel az elektromágneses passzív hangjelzők termékválasztékán belüli alternatív formákkal és tekercskonfigurációkkal kapcsolatos műszaki kérdéseivel kapcsolatban.
Műszaki adatlapok, átfolyó forrasztási profilok, meghajtóáramköri alkalmazási megjegyzések vagy OEM-konfiguráció megbeszélése érdekében forduljon a MEIDI alkalmazásmérnökéhez.
| Tétel | Specifikáció |
| Terméktípus | ELEKTROMÁGNESES BUZZER |
| Mennyiség | A csomagolás részleteiért forduljon a MEIDI-hez |
| Karton kötet | A csomagolás részleteiért forduljon a MEIDI-hez |
