Kettős feszültség opciók: 5Vo-p (30Ω) és 12Vo-p (120Ω)
800 Hz rezonanciafrekvencia külső négyszöghullámú hajtáshoz
Min. 85 dB hangnyomás 10 cm-en névleges vezetési körülmények között
PBT ház a szerkezeti stabilitás érdekében
-20 ℃ és +70 ℃ közötti üzemi hőmérsékleti tartomány
Két tekercsellenállási lehetőség a különböző meghajtó áramkörök kialakításához

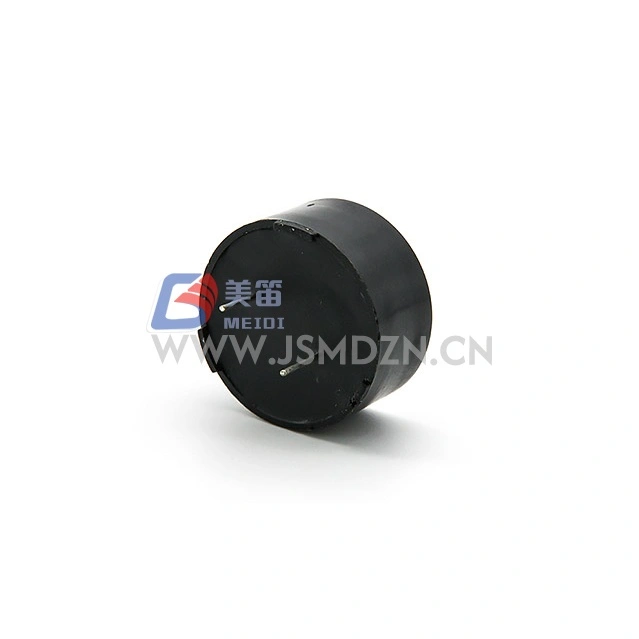

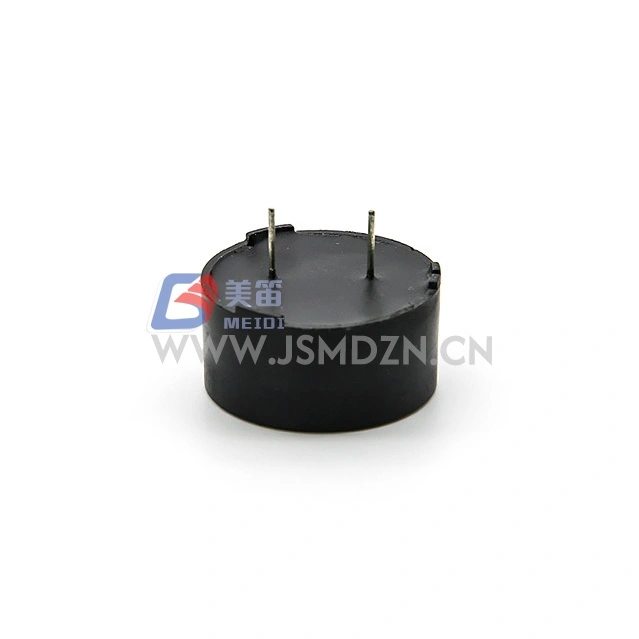

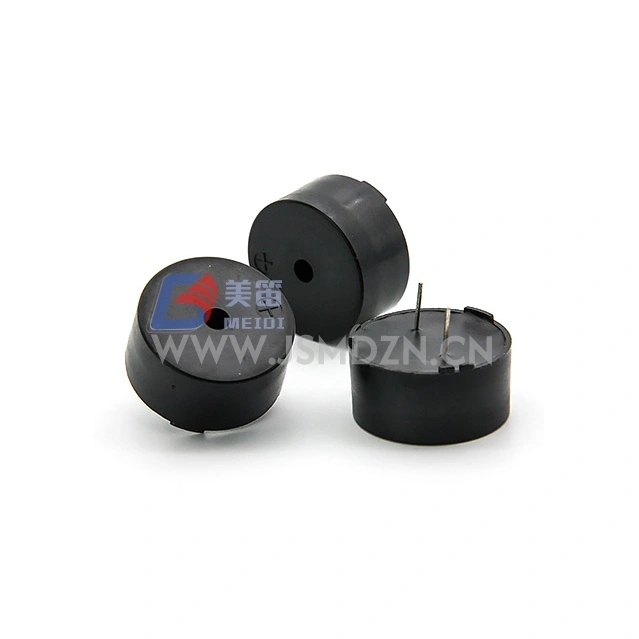

A MEIDI KC2512 25 mm-es elektromágneses passzív hangjelző egy elektromágneses passzív hangjelző, amelyet olyan alkalmazásokhoz terveztek, ahol külső meghajtó jelre van szükség a hang generálásához. Ez a 25 mm-es testátmérőjű hangjelző két különálló tekercs-konfigurációt tartalmaz, hogy megfeleljen a különböző feszültségsínekre és a meghajtóáramkör követelményeinek.
A KC2512-30R változat 5Vo-p-n működik, 30Ω-os tekercssel. A KC2512-120R változat 12Vo-p feszültséggel működik 120Ω-os tekercs mellett. Mindkét változat 800 Hz-en rezonál, és az optimális akusztikus teljesítmény érdekében külső négyszöghullámú gerjesztést igényel ezen a frekvencián vagy annak közelében.
A PBT ház méretstabilitást biztosít a névleges üzemi hőmérsékleti tartományban. Alternatív tekercsellenállást vagy névleges feszültséget igénylő alkalmazások esetén vegye fel a kapcsolatot a MEIDI-vel az egyedi hangjelző konfigurációkért.
Kettős tekercs konfiguráció --- 30Ω (5V) és 120Ω (12V) opciók a különböző rendszerfeszültség sínekhez
Külső meghajtó architektúra --- 800 Hz-en fogadja a négyszögjeleket; AC gerjesztést igényel, az egyenfeszültség önmagában nem ad hallható kimenetet

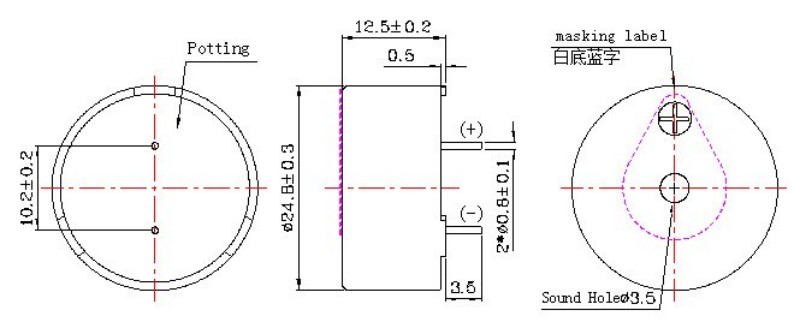

25 mm-es alaktényező --- szabvány átmérő az általános panel- és NYÁK-szerelési elrendezésekhez
Stabil akusztikus kimenet --- Min. 85 dB 10 cm-en, névleges feszültséggel és rezonanciafrekvenciával, 50%-os kitöltési négyszöghullám mellett
A PBT ház anyaga --- szerkezeti integritást biztosít az üzemi hőmérsékleti tartományban
Széles üzemi hőmérséklet --- -20 ℃ és +70 ℃ között
| Paraméter | KC2512-30R | KC2512-120R |
| Termék típusa | Passzív elektromágneses hangjelző | Passzív elektromágneses hangjelző |
| Névleges feszültség | 5Vo-p | 12Vo-p |
| Üzemi feszültség | 3--7Vo-p | 9--14Vo-p |
| Névleges áram (MAX) | 30mA | 40mA |
| Min. Hangkimenet 10 cm-en | 85 dB | 85 dB |
| Tekercs ellenállás | 30 ± 5Ω | 120 ± 15Ω |
| Rezonancia frekvencia | 800 Hz | 800 Hz |
| Ház anyaga | PBT | PBT |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | -30 ℃ ~ +80 ℃ |
| Nettó súly | 8g | 8g |
Hangos állapotjelzést igénylő ipari vezérlőpanelek és PLC-rendszerek külső meghajtó áramkörrel
Fogyasztói készülékek vezérlőkártyái 5V vagy 12V logikai kimenettel a riasztási és riasztási funkciókhoz
Biztonsági és beléptetőrendszerek dedikált hangjelző kimenetekkel
Teszt- és mérőberendezések, amelyeknek hangos visszajelzésre van szükségük a működési folyamatok során
Tápegység és UPS-egységek a hibaállapotra figyelmeztető hangjelzésekhez
Épületautomatizálási rendszerek központi riasztójelző modulokkal
| Tervezési követelmény | KC2512 Előny |
| Rugalmas feszültségsín kompatibilitás | Kettős változat (5V/30Ω és 12V/120Ω) |
| Egyenletes akusztikus karakter | 800 Hz rezonancia frekvencia |
| Szabványos szerelési integráció | 25 mm átmérő az általános panelkivágásokhoz és PCB-elrendezésekhez |
| Meghajtó áramkör illesztése | Két tekercsellenállási lehetőség a különböző beszerzési/süllyesztési lehetőségekhez |
| Környezeti tartósság | PBT ház -20 ℃ és +70 ℃ közötti működésre |

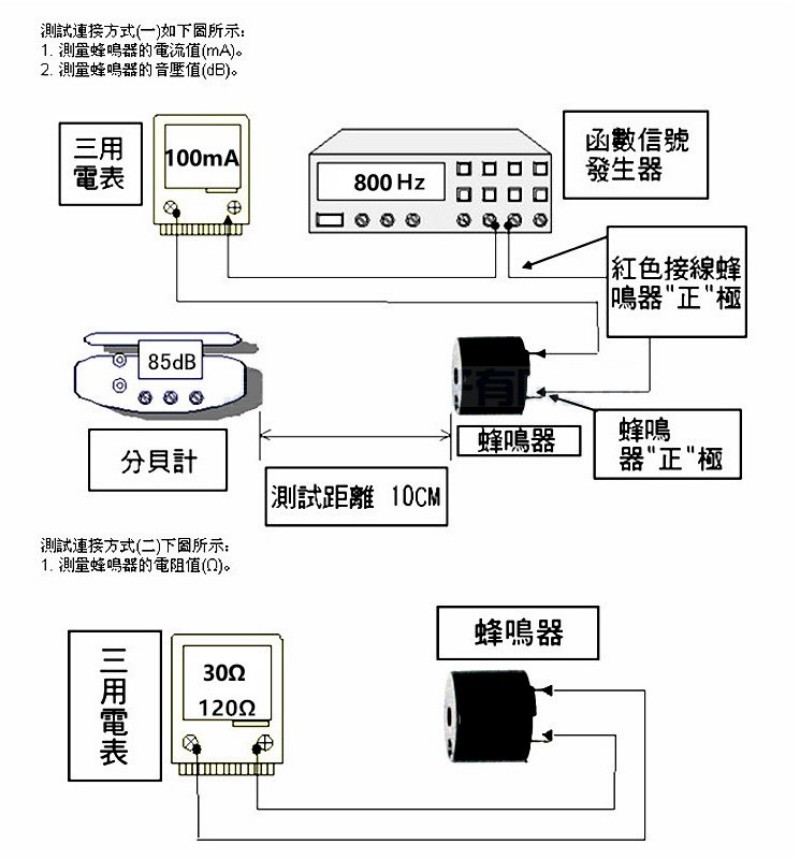

A MEIDI a KC2512 sorozatot minőség-ellenőrzési folyamatokkal gyártja, beleértve a bejövő anyagok ellenőrzését, a folyamat közbeni felügyeletet és a végső elektromos tesztelést. Minden egyes gyártási tétel rezonanciafrekvencia, tekercsellenállás és hangnyomásszint ellenőrzésen esik át, hogy megbizonyosodjon arról, hogy megfelelnek-e az adatlap specifikációinak.
A KC2512 sorozatot környezeti és mechanikai terhelési teszteknek vetik alá, hogy igazolják a tartósságot a tipikus működési és tárolási körülmények között. A tesztelést követően a terméknek meg kell felelnie az elfogadási kritériumoknak, megjelenési vagy elektromos tulajdonságainak hibája nélkül.
| Tesztelem | Tesztkörülmények |
| Életpróba | Névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra 25±10 ℃-on |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%--95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Figyelem: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják az elektromos teljesítményt.
1. A KC2512 külső meghajtó jelet igényel, vagy egyenfeszültséggel is meghajtható?
Passzív elektromágneses berregőként a KC2512 külső váltakozó áramú jelet igényel --- jellemzően 800 Hz-es vagy ahhoz közeli négyszöghullám --- ahhoz, hogy hallható kimenetet generáljon. Az egyenáramú feszültség önmagában nem ad hangot, és károsíthatja a tekercset a folyamatos áramáramlás miatt.
2. Melyik KC2512 változatot válasszam 5V-os mikrokontroller rendszerhez?
5 V-os rendszerekhez válassza a KC2512-30R-t. A 30Ω-os tekercsellenállás 5Vo-p működésre van méretezve, 30mA maximális áramfelvétel mellett. Ellenőrizze, hogy a meghajtó áramkör képes-e a szükséges áram forrására vagy elnyelésére, vagy használjon tranzisztoros pufferfokozatot.
3. Mi az ajánlott vezetési frekvencia a maximális hangnyomás kimenethez?
A maximális SPL 800 Hz-es rezonanciafrekvencián lép fel. Az SPL lecsökken, ha rezonanciát hajtanak végre. A következetes min. 85 dB kimenet, hajtás 800 Hz-en, 50%-os kitöltési négyzethullámmal a kiválasztott változat névleges feszültségén.
4. Milyen meghajtó áramkör alkalmas a 120Ω-os KC2512-120R változathoz?
A szabványos nyitott kollektoros vagy push-pull tranzisztoros konfigurációk kompatibilisek. A 120Ω-os tekercs maximum 40mA-t vesz fel 12Vo-p mellett. A mikrokontroller GPIO közvetlen meghajtója esetén ellenőrizze a port áramerősségét. Induktív terhelés meghajtásakor flyback dióda használata javasolt.
5. Rendelkezésre állnak-e egyedi tekercsellenállások vagy rezonanciafrekvenciák a 25 mm-es alaktényezőhöz?
Lépjen kapcsolatba a MEIDI-vel a KC2512 sorozat egyedi konfigurációival vagy a kapcsolódó elektromágneses hangjelző termékekkel kapcsolatos műszaki kérdésekkel kapcsolatban.
Műszaki adatlapokért, meghajtóáramkör-alkalmazási megjegyzésekért vagy az OEM konfigurációs megbeszéléséért forduljon a MEIDI alkalmazásmérnökéhez.
| Tétel | Specifikáció |
| Termék típusa | ELEKTROMÁGNESES BUZZER |
| Mennyiség | A csomagolás részleteiért forduljon a MEIDI-hez |
| Karton kötet | A csomagolás részleteiért forduljon a MEIDI-hez |
