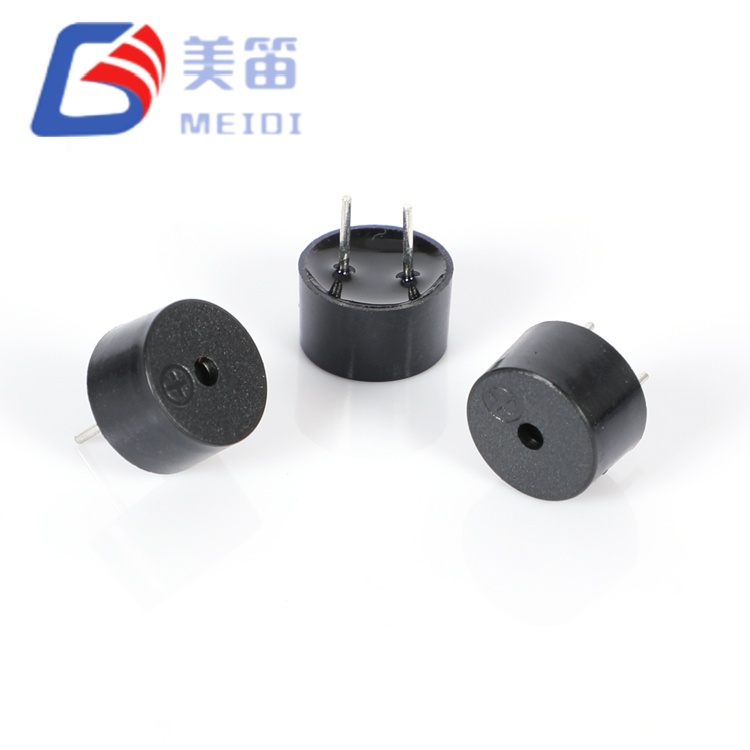

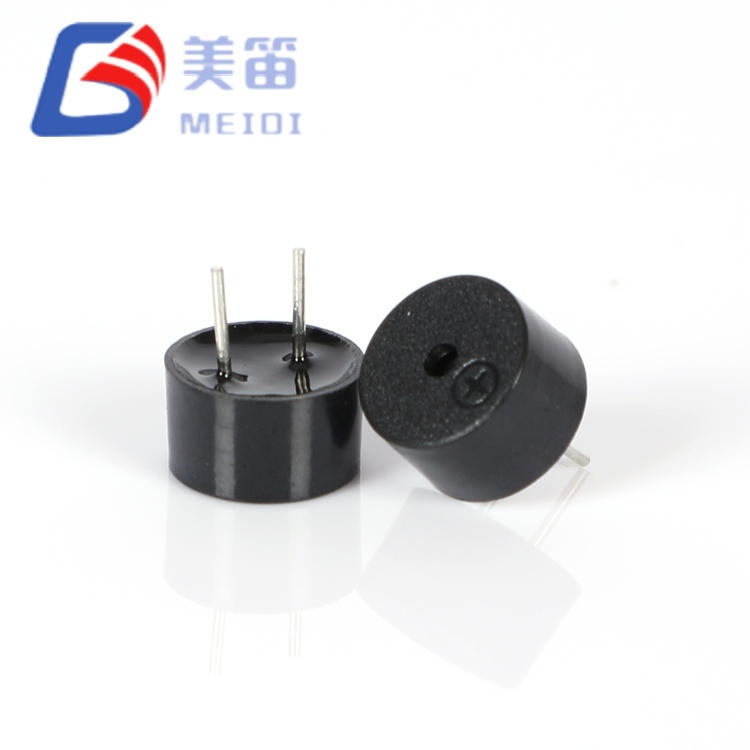

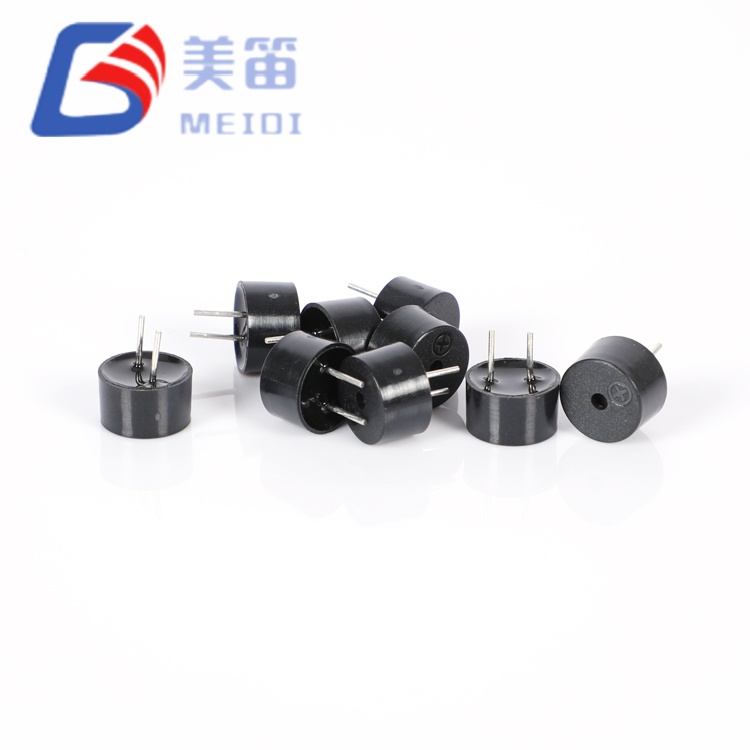

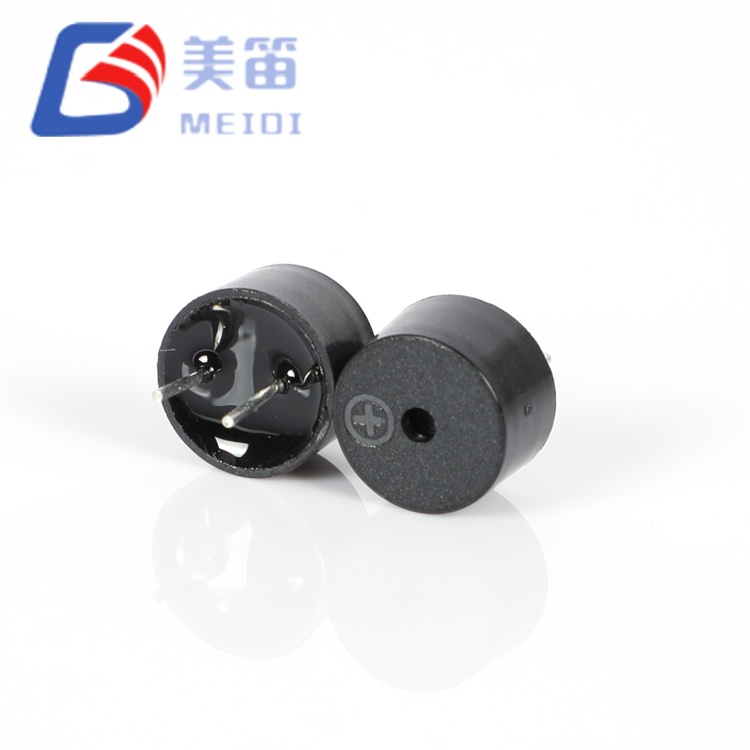

A 9*5,5 mm-es mágneses passzív hangjelző három átmenő lyukon keresztüli passzív elektromágneses berregő egyetlen 9,0 x 5,5 mm-es mechanikus platform alatt. A két tekercsellenállás és a két rezonanciafrekvencia lehetővé teszi a tervezők számára, hogy a berregőt a tápfeszültséghez és a hangszínigényhez igazítsák anélkül, hogy megváltoztatnák a PCB furatmintáját. A 16 Ω-os változat 1,5 V-tól 4,5 V-ig fut 3,3 V-os logikai és lítium-ion rendszerekhez; a 42Ω-os változatok 3V-tól 7V-ig terjednek az ipari 5V-os sínekre. Mindhárom modellben a hangnyomás meghaladja a 85 dB-t 10 cm-es távolságon, és a fekete PBT-testet hullám- és kézi forrasztásra optimalizálták vegyes eljárású összeszerelésben.
Három elektromos profil egyetlen 9,0 × 5,5 mm-es lábnyomból; nincs szükség elrendezésmódosításra a 3V-os és 5V-os architektúrák közötti váltáskor.
A 16 Ω-os, 3 V-os, 2,7 kHz-es modell akkumulátoros és logikai szintű eszközökhöz illeszkedik, ahol a közvetlen mikrokontroller-meghajtást részesítik előnyben.
A 42Ω-os, 5V-os, 2,7kHz-es modell csökkenti a szabványos ipari és autóipari kiegészítő buszok áramfelvételét.
A 42Ω-os, 5V-os, 4,0 kHz-es modell ugyanazt az elektromos interfészt magasabb frekvenciájú hangjelzéssel biztosítja az élesebb riasztást használó alkalmazások számára.
Minden változatban ugyanaz az átmenőlyuk-távolság, így a javítási és utólagos felszerelési projektek az elavult 9 mm-es és 12 mm-es berregőket kártya módosítása nélkül helyettesíthetik.
A minimális hangnyomás 85 dB a sorozat 10 cm-es hosszában; a gyártási minták általában elérik a 87 dB és 95 dB közötti értéket.
| Paraméter | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Névleges feszültség | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Üzemi feszültség | 1,5 – 4,5 V | 3-7 V | 3-7 V |
| Tekercs ellenállás | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Hangkimenet 10 cm-en | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Üzemi áram | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Minta SPL tartomány | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Mintaáram tartomány | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Meghajtó kompatibilitás | 3,3 V MCU GPIO, Li-ion | 5V logika, ipari buszok | 5V logika, ipari buszok |
| Tipikus alkalmazások | Hordozható műszerek, okos mérők, fogyasztói készülékek | Ipari riasztók, autóipari kiegészítők, PLC modulok | Orvosi eszközök, biztonsági panelek, hangszín megkülönböztető rendszerek |
Egyetlen mechanikai kialakítás három elektromos változatot fed le, lehetővé téve a meghajtó architektúra véglegesítését a nyomtatott áramköri lap lyuk elrendezésének megváltoztatása nélkül.
A 16Ω-os tekercs 3,3 V-os tápegységhez van illesztve, így a meghajtó fokozata egyszerű; a 42Ω-os tekercs csökkenti az áramot az 5V-os síneken.
Két rezonanciafrekvencia áll rendelkezésre: 2,7 kHz az alacsony frekvenciájú zajok áthatolásához, és 4,0 kHz az élesebb hangminőség érdekében.
A fekete PBT ház deformáció vagy akusztikus eltolódás nélkül tolerálja a hullámforrasztást 255 °C-on és a kézi utómunkát 360 °C-on.
A 9,0 mm-es átmérő és a szabványos tűosztás miatt a sorozat beugró helyettesítője számos régi 9 mm-es és 12 mm-es átmenőlyukú hangjelzőnek.
Minden egység tartalmaz egy tételkódot, amely visszavezeti a gyártás dátumát, a vizsgálati feljegyzéseket és a nyersanyag-tételeket, amelyeket tíz évig karbantartanak.
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 3 V (AC) | Rezonancia frekvencia referencia |
| Üzemi feszültség | 1,5–4,5 V (AC) | Vezetési jel csúcs |
| Hangkimenet 10 cm-en | ≥ 85 dB | 3 V-on, 2700 Hz-en, 10 cm-en |
| Rezonancia frekvencia | 2700 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 16 ± 5 Ω | 25 ℃-on, DC |
| Üzemi áram | ≤ 80 mA | 3 V-on, 2700 Hz-en |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |

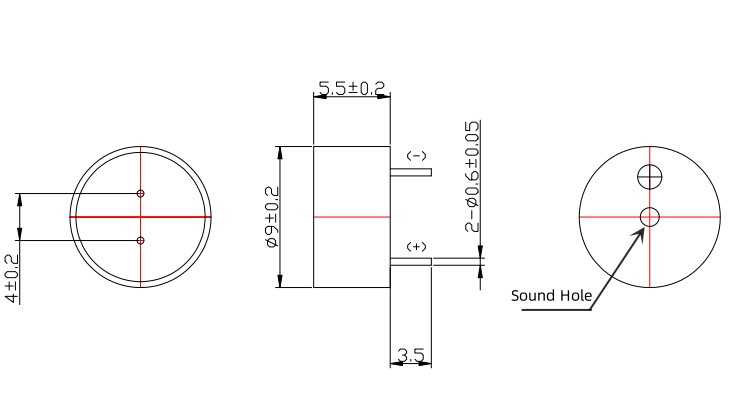

| Méret (átmérő × magasság) | 9,0 × 5,5 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | UL94 V-0 |
| Paraméter | Érték | Tesztkörülmények |
| Névleges feszültség | 5 V (AC) | Rezonancia frekvencia referencia |
| Üzemi feszültség | 3–7 V (AC) | Vezetési jel csúcs |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5 V-on, rezonancia frekvencián, 10 cm |
| Rezonancia frekvencia | 2700 ± 300 Hz / 4000 ± 300 Hz | Névleges feszültségen |
| Tekercs ellenállás | 42 ± 5 Ω | 25 ℃-on, DC |
| Üzemi áram | ≤ 60 mA | 5 V-nál |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Méret (átmérő × magasság) | 9,0 × 5,5 mm | Test a csapok nélkül |
| Súly | 0,71 g | Tipikus |
| Ház anyaga | Fekete PBT | UL94 V-0 |
| Módszer | Hőmérséklet | Idő | Max Pass |
| Reflow forrasztás | 245 ± 15 ℃ | 180 ℃ előmelegítés 40-70 s; 245 ℃ 3 s | 3 |
| Hullámforrasztás ★ | 255 ± 15 ℃ | 4-6 s | 2–3 |
| Kézi forrasztás ★ | 360 ± 10 ℃ | 2-5 s | 2–3 |
★ Előnyben részesített módszerek az átmenőlyukon történő összeszereléshez. A PBT ház megőrzi a méretstabilitást ezeken a profilokon, megakadályozva a kapcsok kilazulását vagy az akusztikus üreg torzulását.
QMB-09B-03: kézi műszerek, intelligens közműmérők, 3,3 V-os fogyasztói készülékek vezérlőkártyái és Li-ion-meghajtású IoT-érzékelők, ahol egycellás táplálás és közvetlen GPIO-meghajtó kívánatos.
QMB‑09B‑05: ipari PLC riasztómodulok, 5 V-os autóipari kiegészítő áramkörök, kereskedelmi hűtésvezérlők és szünetmentes tápegységek, amelyek az alacsonyabb tekercsáram előnyeit élvezik.
QMB-09B-05 4KHZ: orvosi diagnosztikai berendezések, biztonsági behatolásjelző panelek, hangjelzés-megkülönböztető riasztóhálózatok és fogyasztói termékek, amelyek magasabb hangjelzést igényelnek.

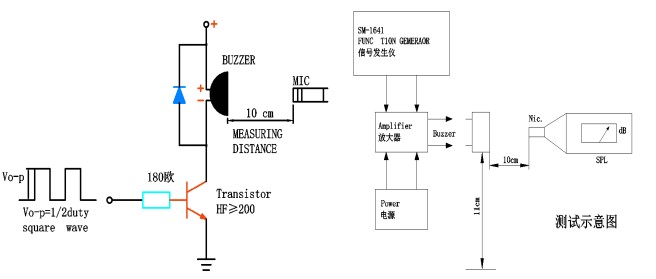

| Változat | Illesztőprogram típusa | Konfiguráció | Megjegyzések |
| QMB-09B-03 | GPIO mikrokontroller | Push-pull 3,3V | Ellenőrizze, hogy a tű legalább 70 mA-t tud-e adni; adjunk hozzá egy flyback diódát a tekercshez. |
| QMB-09B-03 | Nyitott kollektoros tranzisztor | NPN/PNP felhúzással | Az 1kΩ-os alapellenállás tipikus kezdőérték. |
| QMB-09B-05 / 4KHZ | 5V logikai kimenet | Közvetlen vagy pufferelt | A 42Ω-os tekercs kevesebb áramot vesz fel; a tranzisztoros puffer továbbra is ajánlott hosszú kábelfutásokhoz. |
| QMB-09B-05 / 4KHZ | Dedikált hangjelző meghajtó IC | Négyzethullám kimenet | A maximális hangerő eléréséhez igazítsa a kimeneti frekvenciát a berregő névleges rezonanciájához. |
| Minden változat | Audio erősítő | Szinuszos vagy négyzethullám | Győződjön meg arról, hogy az erősítő kimeneti impedanciája kompatibilis a tekercs ellenállásával. |
A rezonanciafrekvencián (2,7 kHz vagy 4,0 kHz) és névleges feszültségen 50%-os munkaciklusú négyszöghullám biztosítja a megadott hangnyomást. Az off-rezonancia meghajtó körülbelül 6 dB-lel csökkenti a kimenetet oktávonként.
| Tervezési helyzet | A QMB-09B sorozat előnye |
| A rendszer végső feszültsége még nincs rögzítve | Az egyik lábnyom 16Ω-os vagy 42Ω-os változatokat fogad el, így a NYÁK tervezése folytatható, amíg a tápsín megerősítése folyamatban van. |
| Értékelni kell a 2,7 kHz-et a 4,0 kHz-hez képest | Ugyanaz a meghajtó áramkör és rögzítés, csak a cikkszám változik az akusztikus tesztelés során. |
| Régi berendezések javítása elavult hangjelzéssel | A 9,0 mm-es átmérő és a szabványos tűosztás gyakran közvetlenül egyezik a 9 mm-es és a 12 mm-es átmenőlyukú hangjelzésekkel. |
| Hullámforrasztás és kézi átdolgozás ugyanazon a vonalon | A PBT testet kifejezetten ezekhez a termikus profilokhoz választották ki, így méretei stabilak és akusztikailag egyenletesek maradnak. |
| A beszállítók számának csökkentése | Három elektromos konfigurációt fed le egyetlen mechanikus család, csökkentve a minősítést és a leltári munkaterhelést. |
0,71 g-nál a berregő minimális tömeget ad a táblának, és a megállapított tűelrendezés felgyorsítja az integrációt. A mintaadatok megerősítik, hogy minden paraméter kényelmesen elfér a közzétett ablakokban.
A MEIDI Intelligent Technology 2011 óta gyárt elektromágneses és piezoelektromos akusztikus alkatrészeket. A vállalat vertikálisan integrált gyára a kínai Jiangsuban a házon belüli PBT öntéssel, a precíziós tekercseléssel, az automatizált összeszereléssel és a teljes beépített akusztikus teszteléssel foglalkozik. Az ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszer és egy dedikált megbízhatósági laboratórium támogatja a nagy volumenű ipari és autóipari programok által megkövetelt következetességet.
A QMB‑09B sorozat minden gyártási tétele 100%-os tekercsellenállás-ellenőrzésen és a rezonanciafrekvencia statisztikai ellenőrzésén esik át. A hangnyomásszint a 85 dB-es minimumhoz igazodik, a forraszthatóságot pedig a J-STD-002 szerint tesztelték. Az RoHS és a REACH megfelelősége megmarad, és teljes anyagnyilatkozat is rendelkezésre áll. A házon feltüntetett tételkód biztosítja a nyomon követhetőséget a gyártás időpontjáig, a vizsgálati jegyzőkönyvekig és az alapanyag tételig tíz éven keresztül.
1. kérdés: Hogyan választhatok a három modell közül?
Kezdje a rendelkezésre álló feszültséggel. A 3,3 V-os logikához vagy egycellás lítium-ionhoz a QMB-09B-03 (16Ω) a természetes illeszkedés. Az 5 V-os ipari vagy autóipari sínek esetében a QMB-09B-05 vagy QMB-09B-05 4KHZ (mindkettő 42 Ω) csökkenti az áramigényt. Ezután válassza ki a hangszínt: 2,7 kHz az alacsony frekvenciájú riasztások áthatolásához, 4,0 kHz a világosabb, jellegzetesebb hangzáshoz. Mindhárman ugyanazt a lábnyomot osztják meg, így a késői változtatás egyértelmű.
2. kérdés: A QMB-09B-03 használható 5 V-on, vagy a 42 Ω-os részek 3,3 V-on?
A 16Ω-os modell 4,5 V feletti működtetése túlmelegítheti a tekercset. A 3V alatti 42Ω-os modell lényegesen alacsonyabb zajszintet produkál. Ha 16Ω-ra van szüksége 5 V-on, adjon hozzá egy soros ellenállást az áram korlátozásához; az SPL továbbra is csökkenni fog. A nagyobb impedanciát igénylő 3,3 V-os rendszerekhez a 16 Ω-os változat a megfelelőbb.
3. kérdés: Mi a gyakorlati különbség a 2,7 kHz és a 4,0 kHz között valós környezetben?
A 2,7 kHz hajlamos áttörni az alacsony frekvenciájú mechanikai zajokat, így alkalmas gyári padlókhoz és kültéri berendezésekhez. A 4,0 kHz közelebb áll az emberi hallásérzékenység csúcsához, éles, könnyen megkülönböztethető hangot adva a beltéri orvosi, biztonsági és fogyasztói eszközöknek. Mindkettő egyformán robusztus és megbízható.
4. kérdés: Rendelkezésre állnak-e egyedi vezetékhosszak vagy szalagos és tekercses csomagolás?
Igen. A MEIDI képes egyenes, megtört vagy eltolt ólomformázást biztosítani a nem szabványos PCB-elrendezésekhez. A szalag és orsó nem szabványos az átmenő furatú alkatrészekhez, de beszerelhető automata behelyező sorokhoz. A minimális rendelési mennyiségek és átfutási idők a módosítástól függően változnak.
5. kérdés: Elmozdíthatom a berregőt a rezonanciafrekvenciájáról egy másik hangra?
A hangszint észrevehetően csökken, amikor a frekvencia eltávolodik a rezonanciától. A maximális hangerő eléréséhez a névleges 2700 Hz vagy 4000 Hz ±5%-án belül maradjon. Ha az alkalmazásnak széles frekvenciatartományra van szüksége, a piezoelektromos hangjelző vagy miniatűr hangszóró megfelelőbb választás.
Az örökölt cikkszámok, mindhárom változat kiértékelési mintái vagy egyedi vezetékkonfigurációk közötti kereszthivatkozási ellenőrzéshez forduljon a MEIDI cserealkatrészek csapatához. A kompatibilitási lekérdezésekre jellemzően egy munkanapon belül kapnak választ, a rögzítési rajzokkal és a meghajtóáramköri megjegyzésekkel együtt.
