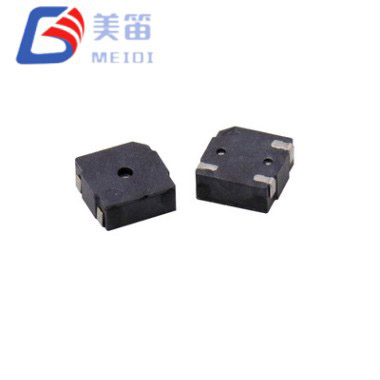

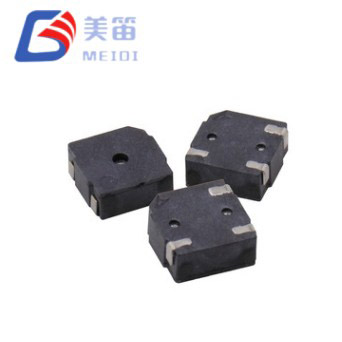

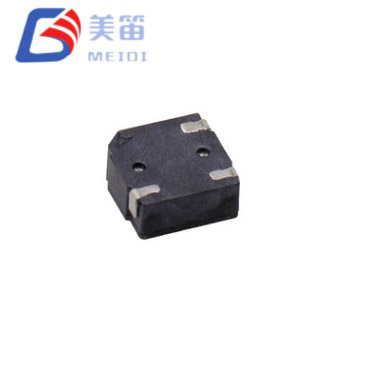

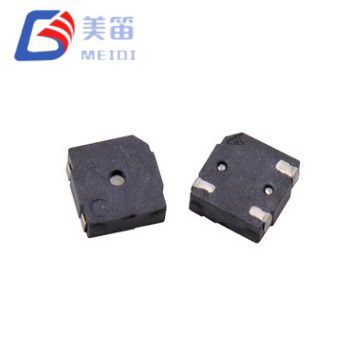

Az 5*5*2 mm-es felületre szerelhető mágneses passzív hangjelző egy felületre szerelhető elektromágneses passzív hangjelző, amely a kompakt 5,0 × 5,0 mm-es alapterületet egy középső furatú akusztikus porttal kombinálja. Ez a szimmetrikus nyílás segít egyenletesebben sugározni a hangot az alkatrész körül, így az érzékelt hangerő kevésbé függ a végberendezés tájolásától. Az elektromos jellemzők megegyeznek az offset-lyuk MLT-5020-éval: egy 12 Ω-os tekercs, amely sok 3,3 V-os mikrokontroller érintkezőjéről közvetlenül működtethető, 3,0 V névleges feszültség és 4000 Hz rezonanciafrekvencia. 2,0 mm-es magasságával és 0,1 g tömegével az alkatrész kompatibilis a szabványos pick-and-place berendezésekkel és az újrafolyó forrasztással.
A középső furatú és az eltolt furatú konfigurációk közötti választás elsősorban akusztikus. Ha a hangjelző az alkatrész közepéhez igazodó rács mögé van szerelve, vagy ha az eszköz többféle irányban is használható, az MLT-5020H szimmetrikus emissziós mintája egységesebb riasztást biztosíthat. A MEIDI mindkét változatot ugyanazon az automatizált gyártósoron gyártja, azonos megbízhatósági teszteléssel és nyomon követhetőséggel, így a döntést kizárólag az alkalmazás hangtér-követelményei alapján lehet meghozni.
Passzív elektromágneses jelátalakítóként az 5*5*2 mm-es felületre szerelhető mágneses passzív hangjelzőnek külső váltakozó áramú jelre van szüksége a hang generálásához. Egy 4000 Hz-es négyszöghullám 50%-os munkaciklussal a névleges feszültség mellett hozza létre a megadott kimenetet. A 12Ω-os tekercsellenállás azt jelenti, hogy sok 3,3 V-os mikrokontroller külön tranzisztor nélkül is képes meghajtani a berregőt, bár az egyszerű NPN puffer biztonságos megoldás marad, ha a GPIO áramerősség nem garantált. A 2–4 V-os működési ablak lefedi az egycellás lítium akkumulátorokat, a gombelemeket és a szabályozott logikai tápegységeket.
A középső furat nyílása a ház geometriai közepén található. Ez az elrendezés egyenletesebb hangteret hoz létre az elülső féltekén, mint az eltolt portnál, ahol a hangszint észrevehetően csökkenhet, ha a hallgató a lyuk tengelyétől távolabb helyezkedik el. Kézi szkennerek, hordható monitorok vagy falra szerelt panelek esetében, amelyek különböző szögekből közelíthetők meg, ez a jellemző hasznos megkülönböztető tényező lehet. A garantált minimális hangnyomás 80 dB 10 cm-es magasságban, és a mintadarabokon végzett gyártási mérések jellemzően a 80 dB középső tartományban mutatnak értékeket.
A hangjelzőt 330 mm-es orsókon szállítják, tekercsenként 2500 darabbal, készen állva a nagy sebességű SMT elhelyezésre. A fekete LCP test bizonyítottan ellenáll a többszörös visszafolyási ciklusoknak, valamint az alábbi megbízhatósági részben leírt termikus és mechanikai igénybevételeknek.
A hangport a ház közepén van elhelyezve, így az akusztikus kimenetet kevésbé befolyásolja a szerelési irány, ami akkor hasznos, ha a végső eszközt különböző pozíciókban lehet tartani vagy felszerelni.
A 12Ω-os tekercsellenállás lehetővé teszi, hogy a hangjelzőt közvetlenül egy 3,3 V-os GPIO érintkezőhöz csatlakoztassuk, amely akár 100 mA-t is tud szolgáltatni, így sok kivitelben nincs szükség külső meghajtótranzisztorra.
A 2 V és 4 V közötti üzemi feszültségtartomány további szabályozás nélkül kompatibilis a lítium-ion cellákkal, érmecellákkal és szabványos 3,3 V-os sínekkel.
Az 5,0 mm-es négyzetméteres és 2,0 mm-es magasságú csomag ugyanabba a PCB-területbe illeszkedik, mint sok más miniatűr SMD berregő, miközben névleges hangnyomása legalább 80 dB.

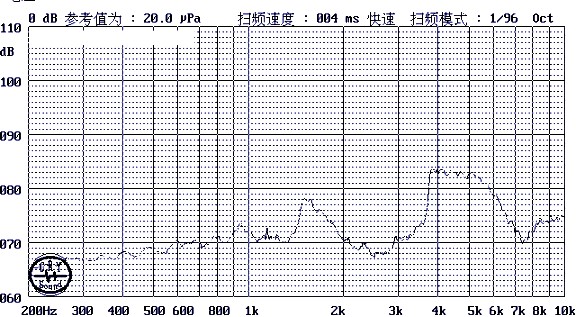

A rezonanciafrekvencia 4000 Hz-en van megadva, ±300 Hz tűréssel, így a hang az emberi hallás legérzékenyebb tartományába kerül.
A fekete LCP házat ólommentes visszafolyó forrasztáshoz tervezték, és elviseli a kétoldalas PCB-szerelvény hőprofilját.
A tekercsenként 2500 egységet tartalmazó szalagos és tekercses csomagolás támogatja az automatikus elhelyezést, és minimalizálja az átállási időt a nagy volumenű vonalakon.
| Paraméter | Érték |
| Termék típusa | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,0 V (o-p) |
| Üzemi feszültség | 2–4 V (o-p) |

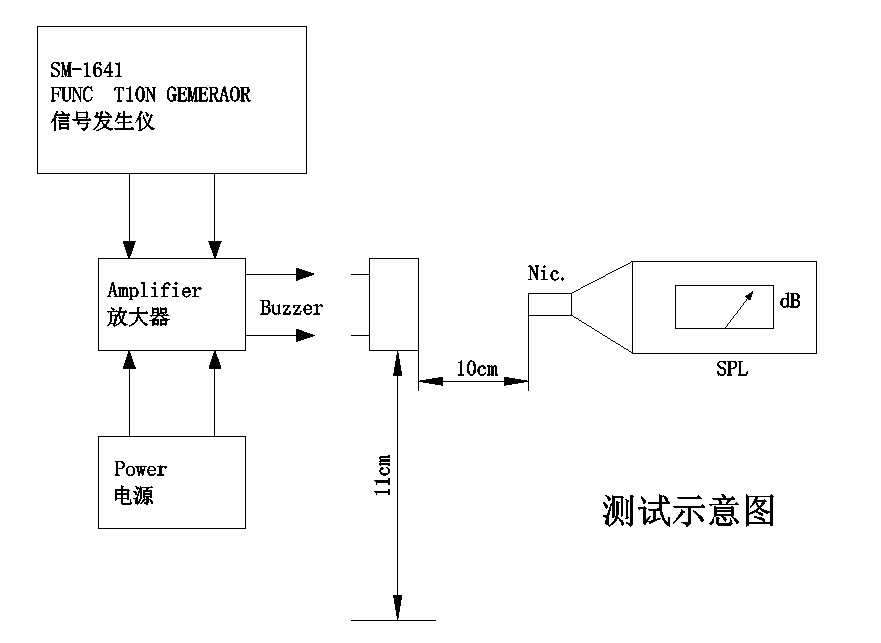

| Hangkimenet 10 cm-en | ≥ 80 dB |
| Üzemi áram | ≤ 100 mA |
| Rezonancia frekvencia | 4000 ± 300 Hz |
| Tekercs ellenállás | 12 ± 3 Ω |
| Üzemi hőmérséklet | -20 °C ~ +70 °C |
| Tárolási hőmérséklet | -30 °C ~ +80 °C |

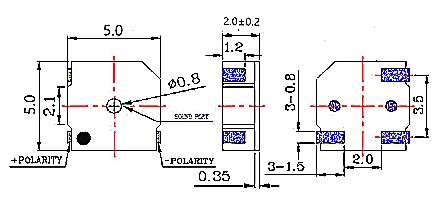

| Méretek (H × Szé × Ma) | 5,0 × 5,0 × 2,0 mm |
| Súly | 0,1 g |
| Ház anyaga | Fekete LCP |
| Csomagolás | Tape & Reel; 2500 db 330mm-es orsónként |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
Az alábbi alkalmazási javaslatok az alkatrész elektromos és mechanikai specifikációiból származnak. Nem helyettesítik a végterméknek a vonatkozó szabványok szerinti érvényesítését.
Kézi ipari terminálok, például vonalkód-leolvasók és RFID-leolvasók, ahol az eszközt használat közben gyakran elforgatják, és a berregőnek a tájolástól függetlenül hallhatónak kell maradnia.
Hordható orvosi eszközök és hordozható diagnosztikai eszközök, amelyekhez kompakt riasztási forrásra van szükség kiszámítható hangelosztással, beleértve az inzulinpumpákat, a betegmonitorokat és az ambuláns rögzítőket.
Intelligens otthoni panelek és falra szerelt vezérlők, amelyeknek az elülső hűtőrácsa természetesen illeszkedik a középső lyuk kibocsátási mintájához, kiegyensúlyozott figyelmeztetést adva az egész helyiségben.
Az autók utasterének elektronikája, beleértve a biztonsági öv bekötésére emlékeztetőket és az ajtót nyitó hangjelzéseket, ahol a berregő egy kis nyílás mögé helyezhető, és a szimmetrikus kimenet segít az egyenletes hangerő fenntartásában.
IoT átjárócsomópontok és szenzorközpontok, amelyek hangos állapotjelzőt igényelnek nagyon kis helyigénnyel; a 2 V-tól 4 V-ig terjedő tápellátási tartomány megfelel a szokásos akkumulátor- és energiagyűjtő architektúráknak.
Fogyasztói kiegészítők, például power bankok, Bluetooth-követők és töltőtokok, ahol a berregő bekapcsolásra és az akkumulátor lemerülésére figyelmeztet a szűkös műanyag házban.
Az 5*5*2 mm-es felületre szerelhető mágneses passzív hangjelző lényegében az MLT-5020, eltérő akusztikus port geometriával. Elektromosan és mechanikailag a két rész felcserélhető. A középső furat kialakításának előnye az egyenletesebb sugárzási kép: a tesztelés során a hangnyomásszint kevésbé változik a berregő és a mérőmikrofon közötti szögtől függően. Ez előnyt jelenthet, ha az eszköznek nincs rögzített hallgatási pozíciója, vagy ha több felhasználónak kell különböző irányokból hallania a riasztást.
Az 5,0 mm-es négyzetlábnyom és a 2,0 mm-es magasság az MLT-5020H-t praktikus választássá teszi a korlátozott helyű PCB-k számára. A 12Ω-os tekercs egyszerűvé teszi a hajtási követelményeket, és az LCP-házat az alábbiakban részletezett teljes megbízhatósági program szerint minősítették. Azoknál a projekteknél, amelyek már használják az MLT-5020-at, de szeretnék értékelni a középső port akusztikai hatását, a változtatás végrehajtható a kártya újratervezése nélkül.
A MEIDI Intelligent Technology 2011 óta gyárt elektromágneses és piezoelektromos akusztikus alkatrészeket. A vállalat vertikálisan integrált létesítményt üzemeltet Jiangsuban, Kínában, amely az LCP fröccsöntést, a precíziós tekercselést, az SMD összeszerelést és az inline akusztikus tesztelést foglalja magában. Az ISO 9001 tanúsítvány és a dedikált megbízhatósági laboratórium biztosítja a konzisztens minőség keretét, és minden szállítmány esetében megmarad a tételszintű nyomon követhetőség.
Az MLT-5020H ugyanazokon az automatizált gyártósorokon készül, amelyek a MEIDI autóipari és ipari ügyfeleit is ellátják. Minden egyes gyártási tételt alávetnek a termékleírásban előírt megbízhatóság-ellenőrzési programnak. Az éghajlati stressz-szűrés 48 órát +80 °C-on, 48 órát -30 °C-on, valamint öt hősokk ciklust foglal magában e szélsőségek között 30 perces várakozással. A mechanikai kitartást 10 Hz-ről 55 Hz-re 1,0 mm-es amplitúdójú vibrációval ellenőrzik mindhárom tengelyen, és három 75 cm-es cseppet a keményfa felületre. A nedvességállóságot 48 órás 50°C-os és 90–95%-os relatív páratartalomnak való kitettség, majd 2 órás regenerálódás igazolja. A forrasztás integritását 250°C-os forrasztási hőteszttel és teljes visszafolyási profil érvényesítéssel igazolják.
Az MLT-5020H gyártási mintamérései általában 84,5 dB és 87,5 dB közötti hangnyomást, 85,4 mA és 88,1 mA közötti áramértékeket mutatnak. Ezek az adatok a szabványos gyártást reprezentálják, és a vevők számára elérhető tételvizsgálati jelentésekben dokumentálják. A garantált határértékek minimum 80 dB és maximum 100 mA maradnak.
1. Miben különbözik az MLT-5020H az MLT-5020-tól?
Az egyetlen különbség a hangkimenet helye. Az MLT-5020H egy középső furattal, míg az MLT-5020 egy eltolt furattal rendelkezik. Minden elektromos paraméter, méret és forrasztási jellemzők azonosak. A választás attól függ, hogy a szimmetrikus sugárzási mintázat előnyös-e az alkalmazás számára.
2. Elhelyezhető-e ez a berregő szabványos kiszedő-és-elhelyező gépekkel?
Igen. Szalag és tekercs formátumban szállítjuk, 330 mm-es orsónként 2500 darab. A lapos felső felület és az 5,0 mm-es négyzet alakú test jól illeszkedik a szabványos SMT fúvókákhoz és a látásbeállító rendszerekhez.
3. Milyen meghajtójel javasolt?

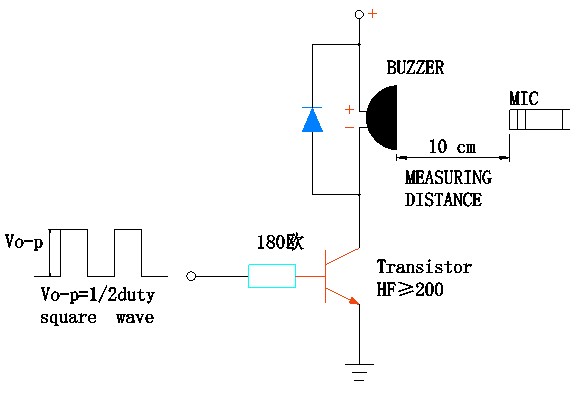

4000 Hz-es négyszöghullám 3,0 V csúcstól-csúcsig, 50%-os munkaciklus. Mivel a tekercs 12Ω-os, egy 3,3 V-os MCU érintkező, amely 100 mA-t képes leadni, közvetlenül meghajthatja a hangjelzést. Ha a tűáram kisebb, az alapellenállással ellátott NPN tranzisztor robusztus alternatívát jelent. A meghajtó védelme érdekében a tekercsen áthaladó kisméretű flyback dióda ajánlott.
4. Befolyásolja-e a középső furat kialakítása a frekvenciát vagy az SPL-t az offset-lyuk hangjelzéséhez képest?
A rezonanciafrekvencia és a névleges SPL azonos. A középső furat előnye az egyenletesebb hangtér: a hangnyomásszint kevésbé változik a mérési szög változásával. Ez különösen akkor hasznos, ha az eszköz tájolása nem rögzített.
5. Meghajtható-e az MLT‑5020H 4 kHz-től eltérő frekvencián?
Különböző frekvenciatartományban reagál a meghajtó jelekre, de a maximális kimenet 4000±300 Hz mechanikai rezonancia mellett érhető el. Ezen a sávon kívüli vezetés csökkenti a hangszintet. Változó hangot igénylő alkalmazásoknál a legjobb a rezonanciapont közelében maradni.
