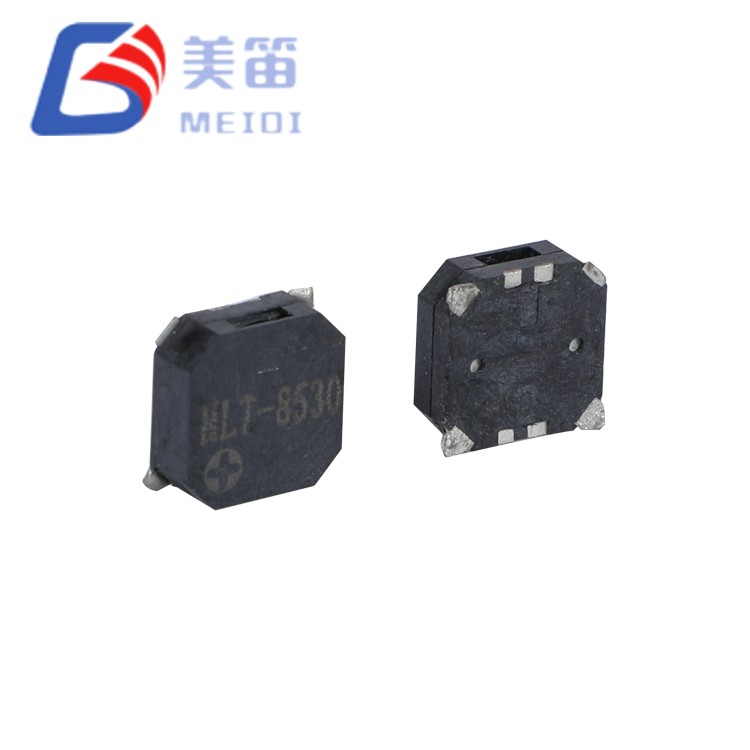

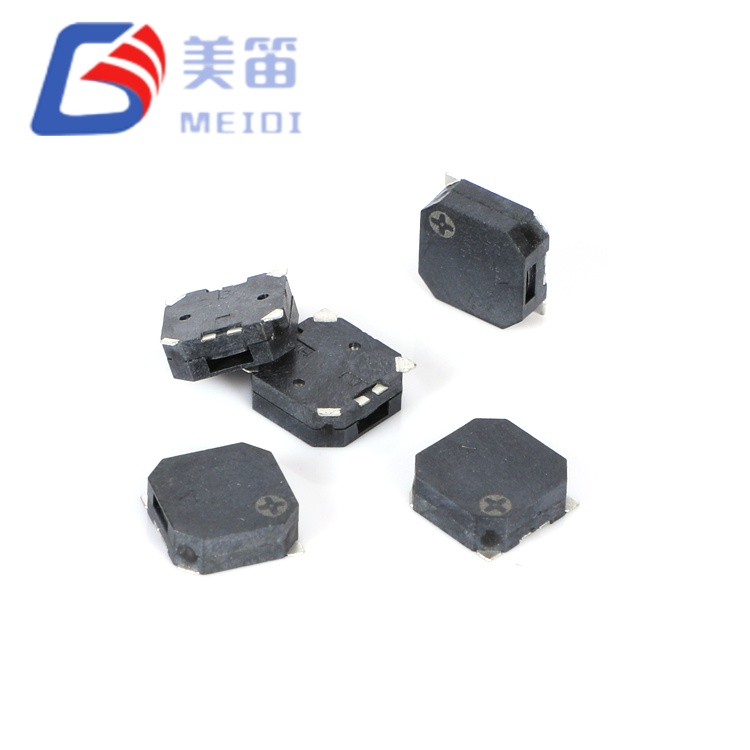

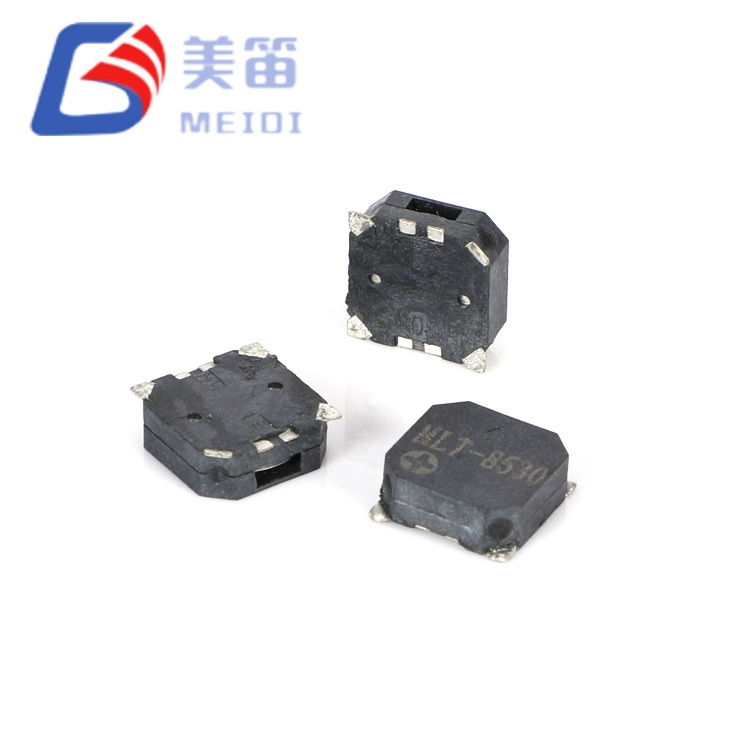

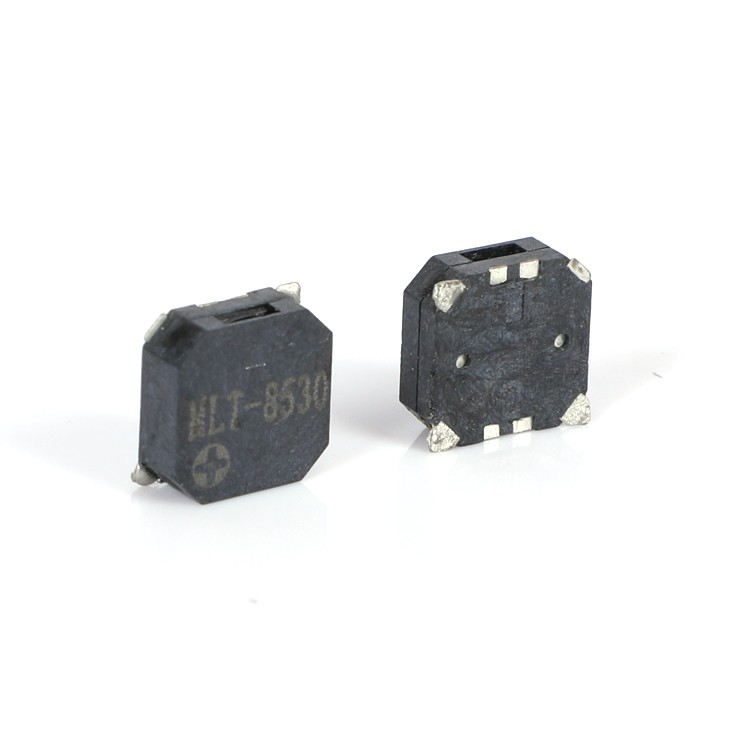

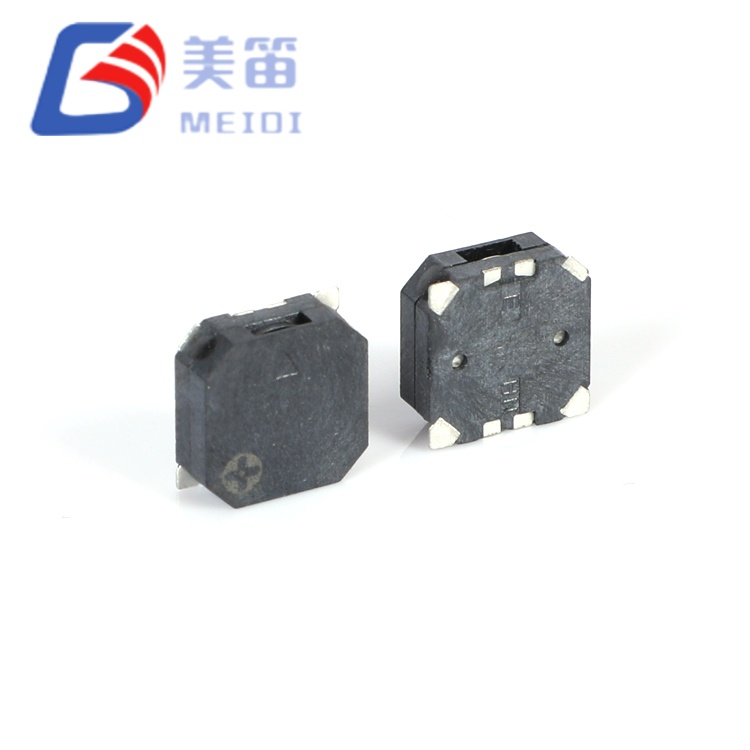

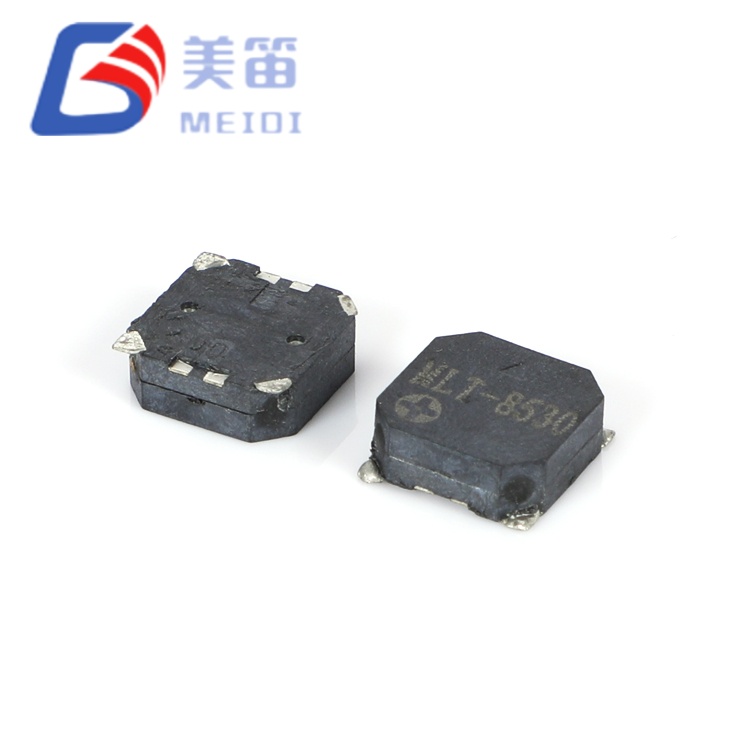

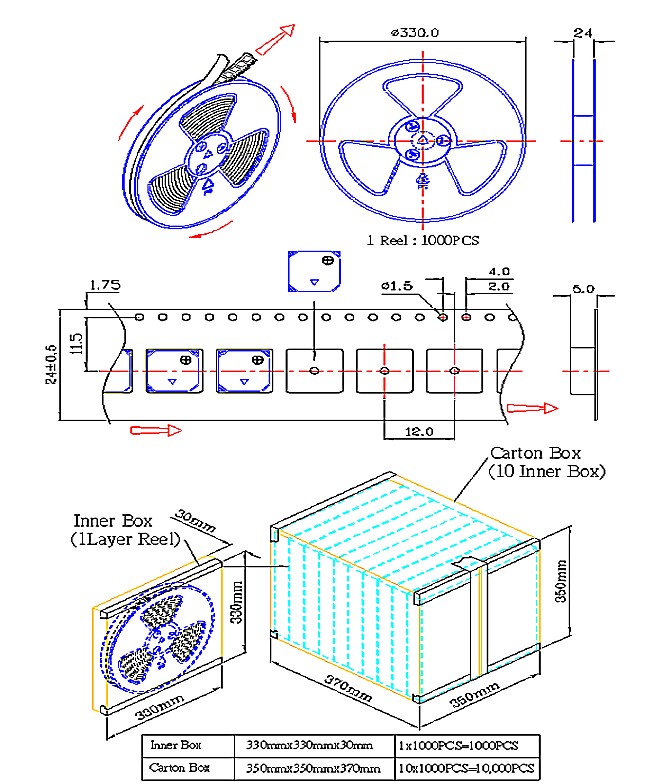

8,5*8,5*3 mm-es felületre szerelhető mágneses passzív hangjelző

Az MLT-8530-16R egy 8,5 * 8,5 * 3 mm-es, felületre szerelhető mágneses passzív hangjelző, amelyet olyan alkalmazásokhoz terveztek, ahol az akusztikai teljesítményt nem veszélyeztethetik a felületre szerelt szerelvények korlátai. A 10 cm-en mért 92,5–95,3 dB hangnyomásszinttel ez az alkatrész megközelíti a sokkal nagyobb átmenő furatú mágneses berregők teljesítményét, miközben megőrzi a teljes SMT-kompatibilitást – így alkalmas ipari riasztórendszerekhez, közbiztonsági infrastruktúrához és nehézgépek figyelmeztető rendszereihez.

A MEIDI Jiangsu-i üzemében gyártott MLT-8530-16R 16±3Ω-os tekercsimpedanciával és 2700±200Hz-es rezonanciafrekvenciával rendelkezik, megnövelt frekvenciatűréssel a konzisztens hangkarakter érdekében a gyártási tételekben. A 3,6 V-os névleges feszültség (2,5–4,5 V tartomány) támogatja a Li-ion akkumulátorrendszereket és az 5 V-os logikai síneket, míg a fekete LCP ház ellenáll a 255 °C-os visszafolyó forrasztásnak, és -30 °C és +70 °C között működik. Minden egység 100%-os elektromos és akusztikai ellenőrzésen esik át, a mintasorozat adatai megerősítik, hogy az SPL értékek folyamatosan meghaladják a 92 dB-t – ami jelentős eltérést jelent a 85 dB-es minimális specifikáció felett.

Teljesítmény-differenciátorok

Az MLT sorozat legnagyobb SMD membránja – a 8,5 mm-es négyzet alakú ház maximális rezgő membránfelületet biztosít, így a legmagasabb elérhető SMD hangnyomást biztosítja

Szigorított ±200 Hz-es frekvencia tolerancia – a tételenkénti eltérés 33%-os csökkenése biztosítja a konzisztens hangjelet a több egységből álló telepítéseknél

Mért 92,5–95,3 dB kimenet – a tapasztalati teljesítmény 7,5–10,3 dB-lel meghaladja a 85 dB-es specifikációt, jelentős akusztikus hangteret biztosítva

3,0 mm-es kiterjesztett üregmagasság – a megnövelt belső térfogat növeli a 2,7 kHz-es rezonancia hatékonyságát anélkül, hogy megnövelné a lábnyomot

16±3Ω impedancia – 3,6 V-os Li-ion rendszerekhez és 5 V-os logikai sínekhez optimalizálva mérsékelt áramigény mellett

Meghosszabbított termikus burok – -30°C és +70°C közötti működési tartomány túlszárnyalja a fogyasztói szintű korlátokat az ipari megbízhatóság szempontjából

Alkalmazási területek

Kereskedelmi beltéri riasztórendszerek – hangjelzés irodaházakban, üzlethelyiségekben és ellenőrzött beltéri környezetben, ahol minimális SPL-küszöb szükséges; nem alkalmas UL/EN 54 tanúsítást igénylő tűzbiztonsági alkalmazásokhoz további rendszerszintű érvényesítés nélkül

Nehézipari gépek – ütközések elkerülése, a daru mozgása és a sajtó működésére vonatkozó figyelmeztetések 85 dB-t meghaladó környezeti zaj esetén, ahol a szabványos hangjelzések nem hallhatók

Közbiztonsági és közbiztonsági infrastruktúra – határ menti behatolás, zavargások elleni küzdelem és tömeges értesítési rendszerek, amelyek azonnali hallási figyelmet igényelnek

Tengeri vezérlőpult-jelzők – hangjelzések a zárt hídkonzolokon, navigációs berendezéseken és belső vezérlőpaneleken IP-besorolású környezetvédelemmel; nem közvetlen időjárási hatásoknak

Zárt térben használt ipari berendezések – járműközelítési figyelmeztetések és folyamatriasztások zárt raktári és gyári környezetben

Beltéri mezőgazdasági feldolgozó berendezések – működési figyelmeztetések a gabonakezelő, válogató és csomagoló gépekben zárt létesítményekben

Gyártás és minőségellenőrzés

A MEIDI az MLT-8530-16R-t dedikált SMD összeszerelő sorokon gyártja, amelyek automatizált tekercselést, forrasztást és akusztikus hangolást tartalmaznak. Jiangsu-i üzemünk ISO 9001:2015 minőségirányítási rendszer szerint működik, és a gyártás minden szakaszában statisztikai folyamatellenőrzést alkalmazunk.

Minden gyártási tétel átfogó minősítésen esik át:

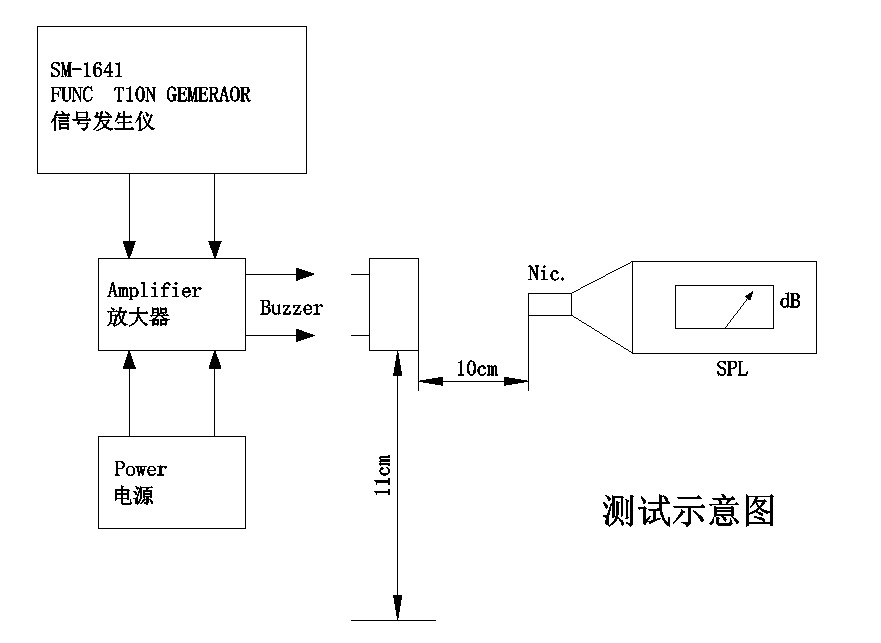

Akusztikus ellenőrzés – 100%-os SPL mérés névleges feszültségen; A mintatétel 92,5–95,3 dB-t igazol, ami meghaladja a 85 dB-es minimumot

Frekvenciastabilitás – statisztikai mintavételezés 2700±200Hz-en; A gyártási minták folyamatosan 2700 Hz-et mérnek, ami a középfrekvencia pontosságát jelzi

Tekercsellenállás-ellenőrzés – 16±3Ω ellenőrzés; mért értékek jellemzően 15,7-16,4Ω

Magas hőmérsékletű tárolás – 48 óra +80±2℃-on; teljes paraméter-visszaállítás 2 órás környezeti stabilizálás után

Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; igazolt aktiválás legalább 2,5 V-on

Hősokk-ciklus – 5 átmenet -30 ℃ és +80 ℃ között 30 perces várakozással minden szélsőségnél

Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)

Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett 2 órás regenerálással és elektromos jellemzéssel

Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között

Az RoHS és REACH megfelelőségi dokumentáció kérésre rendelkezésre áll. A tételazonosító kódok lehetővé teszik a teljes nyomon követhetőséget a gyártási dátumig, a vizsgálati feljegyzésekig és a nyersanyag tételekig.

Műszaki kérdések és válaszok

1. kérdés: Miben hasonlít az MLT-8530-16R az ugyanabban a sorozatban lévő 7,5 mm-es MLT-7525-16R-hez?

Mindkét komponens azonos elektromos paraméterekkel (16Ω, 2,5–4,5 V, 2700 Hz) és azonos 3,0 mm-es magassággal rendelkezik. Az MLT-8530-16R nagyobb, 8,5 mm-es négyzetlábnyomot foglal el, szemben az MLT-7525-16R 7,5 mm-rel, és ennek megfelelően magasabb akusztikus kimenettel – 92,5–95,3 dB és 86–88 dB között. A kiválasztási döntés egy közvetlen kompromisszum a PCB-terület rendelkezésre állása és a szükséges SPL között. Azoknál az alkalmazásoknál, ahol a nagyobb helyigény is elfogadható, az MLT-8530-16R lényegesen nagyobb akusztikus fejteret biztosít. Mindkét komponens osztozik az LCP visszafolyási kompatibilitással és ugyanazzal a kiterjesztett hőmérséklet-besorolással.

2. kérdés: Mi az ajánlott meghajtó áramkör az MLT-8530-16R számára?

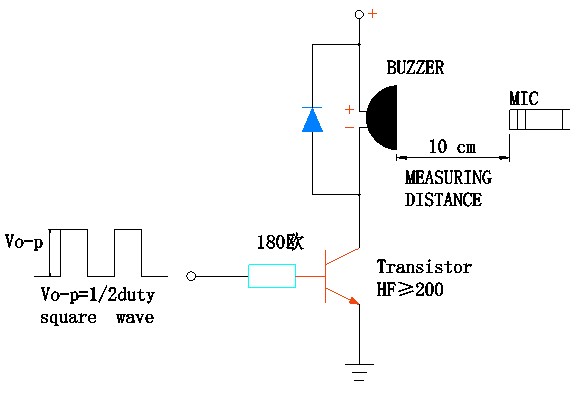

A 2700 Hz-es négyszöghullám 50%-os munkaciklussal és 3,6 V amplitúdóval maximális akusztikus kimenetet produkál. A 16Ω-os impedancia lehetővé teszi a közvetlen hajtást számos MCU GPIO érintkezőről, feltéve, hogy 100 mA-nél nagyobb csúcsáramot tudnak biztosítani. Azoknál az alkalmazásoknál, ahol a GPIO áram korlátozott, egy kis NPN tranzisztor (pl. 2N3904 vagy BC547) 1 kΩ-os alapellenállással és a tekercsen áthaladó repülési diódával (1N4148) robusztus, olcsó meghajtót biztosít. A flyback dióda megvédi a tranzisztort a kapcsolás során keletkező induktív feszültségcsúcsoktól.

3. kérdés: Használható az MLT-8530-16R kültéri vagy nedvességre hajlamos környezetben?

Maga az alkatrész 90–95% relatív páratartalmú, nem kondenzáló üzemre van besorolva a nedvességállósági teszt alapján (48 óra 50°C-on / 95% relatív páratartalom). Azonban nincs hermetikusan lezárva, és nem szabad kitenni közvetlen nedvességnek vagy bemerítésnek. Kültéri alkalmazásokhoz a hangjelzőt egy IP-besorolású burkolatba kell szerelni, megfelelő akusztikus nyílásokkal (például membránnal vagy labirintussal), amely lehetővé teszi a hangátvitelt, miközben megakadályozza a víz bejutását. A MEIDI konform bevonatot kínál egyedi opcióként a mennyiségi rendelésekhez – lépjen kapcsolatba mérnöki csapatunkkal a behatolásvédelmi követelmények megbeszéléséhez.

4. kérdés: Mi a jelentősége a ±200 Hz-es frekvencia tűrésnek a ±300 Hz-hez képest?

A szigorított tűrés 33%-kal csökkenti a frekvencia eltérését a gyártási tételek között. Az egyegységes alkalmazásoknál a különbség érzékelhetően finom. Több egységből álló telepítéseknél – például több hangjelzővel rendelkező riasztópaneleknél, elosztott jelzőkkel ellátott biztonsági rendszerekben vagy fázissoros akusztikai kialakításokban – a csökkentett frekvenciaváltozás minimálisra csökkenti a hasonló hangok kölcsönhatása során fellépő hallható verésmintákat. Az eredmény egy koherensebb, professzionálisabb akusztikus karakter, amely következetességet és megbízhatóságot vetít előre.

5. kérdés: Rendelkezésre állnak-e egyedi frekvencia vagy impedancia változatok az OEM rendelésekhez?

Igen. A MEIDI támogatja az OEM testreszabását mennyiségi rendelésekhez, beleértve az alternatív rezonanciafrekvenciákat (2,0–4,0 kHz-en belül), az egyedi tekercsimpedancia értékeket és a speciális házanyagokat vagy színeket. A minimális rendelési mennyiségek és az átfutási idők a testreszabási hatókörönként változnak. Megvalósíthatósági értékelésért és árajánlatért forduljon OEM-támogató csapatunkhoz specifikációival.

6. kérdés: Mennyi a várható élettartam folyamatos gerjesztés mellett?

Az alapminősítés 96 órás folyamatos üzemelést tartalmaz 25°C-on, 50%-os kitöltési négyszöghullám mellett névleges feszültség mellett. Határozatlan idejű folyamatos hangjelzésű alkalmazások esetén a MEIDI azt javasolja, hogy korlátozza a munkaciklust 50%-ra, vagy szakaszos riasztási mintákat alkalmazzon (pl. 1 másodperc be, 3 másodperc kikapcsolva), hogy csökkentse a tekercs fűtését és meghosszabbítsa az élettartamot. A meghatározott üzemi körülményekre vonatkozó kiterjesztett élettartamú vizsgálati adatok kérésre rendelkezésre állnak – forduljon alkalmazásmérnöki csapatunkhoz a megcélzott munkaciklussal és környezeti hőmérsékleti profillal.
