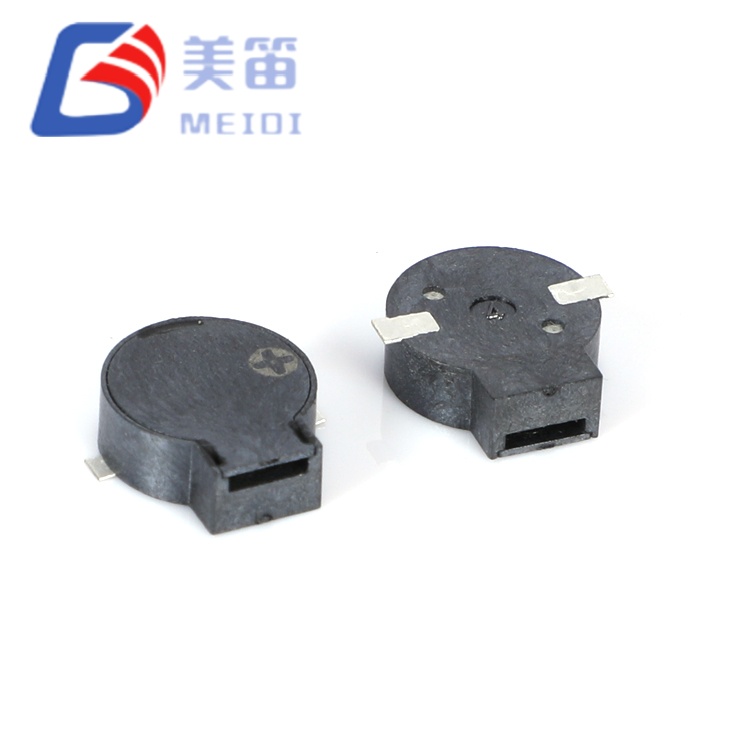

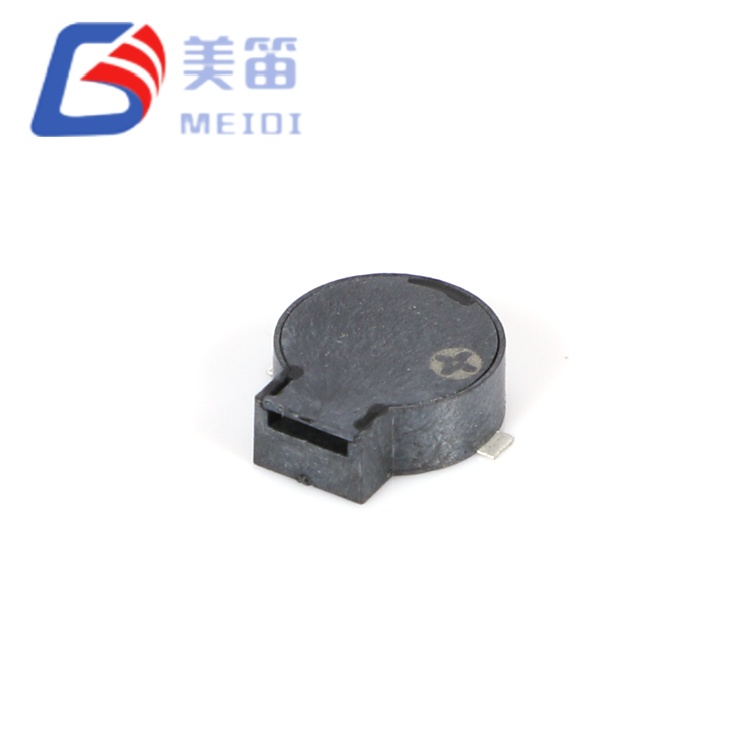

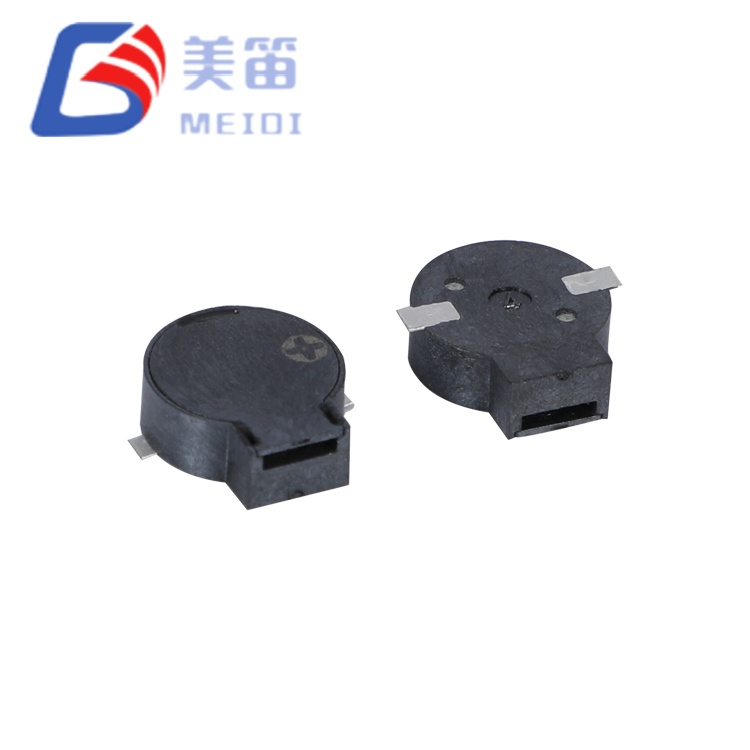

A 9*3,2 mm-es SMD mágneses passzív berregő két elektromágneses passzív zümmerből áll, amelyek 9,0 mm-es körkörös alapterületen osztoznak, 3,2 mm-es profillal, középutat kínálva az ultravékony, 2,5 mm-es és a magasabb, 4,0 mm-es alternatívák között. Két impedanciaváltozat érhető el: a 16 Ω-os modell (MLT-9032-16R) 2,5–4,5 V-os rendszerekhez és a 32 Ω-os modell (MLT-9032-32R) 4,5–6,5 V-os buszokhoz, mindkettő 80 dB-es mechanikus hangnyomást biztosít azonos 2700 Hz-es frekvencián.
A MEIDI ISO-9001 tanúsítvánnyal rendelkező Jiangsu tartományi létesítményében gyártott 3,2 mm-es üregmagasság nagyobb belső rezonanciatérfogatot biztosít a 2,5 mm-es változatokhoz képest, javítva az alacsony frekvenciájú akusztikai hatékonyságot anélkül, hogy jelentősen befolyásolná a z-tengely távolságát. A kör alakú 9 mm-es membrán egyenletes kimenetet generál a gyártási tételek között, a mintaadatok pedig azt mutatják, hogy az SPL-értékek általában meghaladják a 86 dB-t. A fekete LCP ház 255°C-on támogatja a visszafolyó forrasztást, és -30°C és +70°C között működik, és -40°C-ig tárolható a hidegláncos logisztikához.
| Paraméter | MLT-9032-16R | MLT-9032-32R |
| Termék típusa | Elektromágneses SMD passzív hangjelző | Elektromágneses SMD passzív hangjelző |
| Névleges feszültség | 3,6 V (o-p) | 5,0 V (o-p) |
| Üzemi feszültség | 2,5–4,5 V (o-p) | 4,5–6,5 V (o-p) |
| Hangkimenet 10 cm-en | ≥ 80 dB | ≥ 80 dB |
| Üzemi áram | ≤ 100 mA | ≤ 80 mA |
| Rezonancia frekvencia | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Tekercs ellenállás | 16 ± 3 Ω | 32 ± 3 Ω |
| Üzemi hőmérséklet | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Tárolási hőmérséklet | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

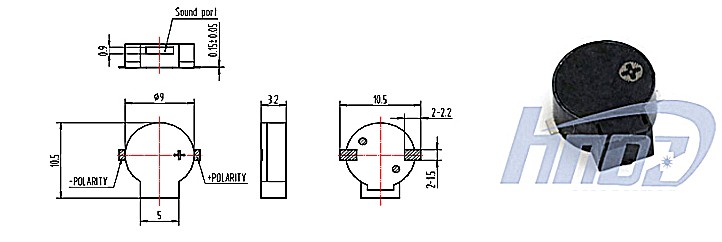

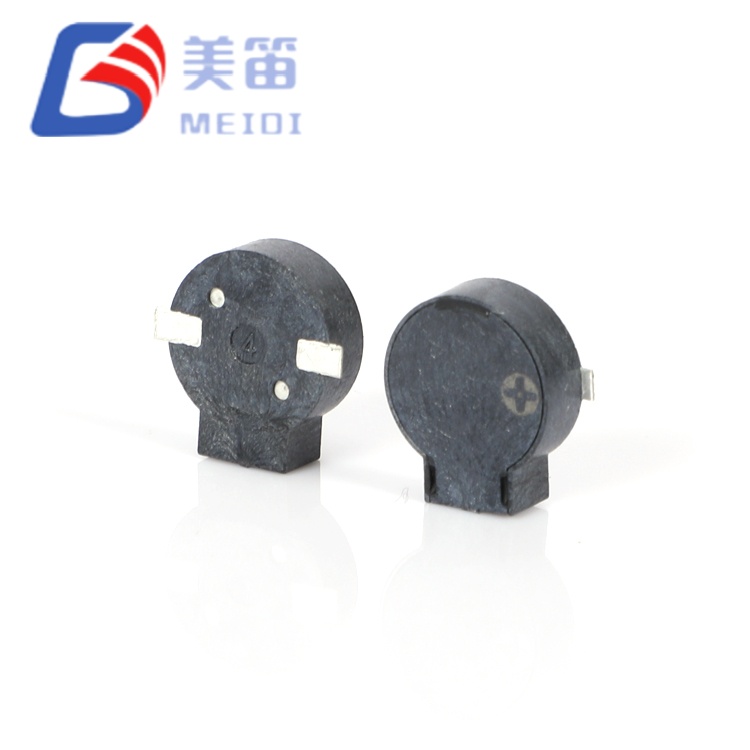

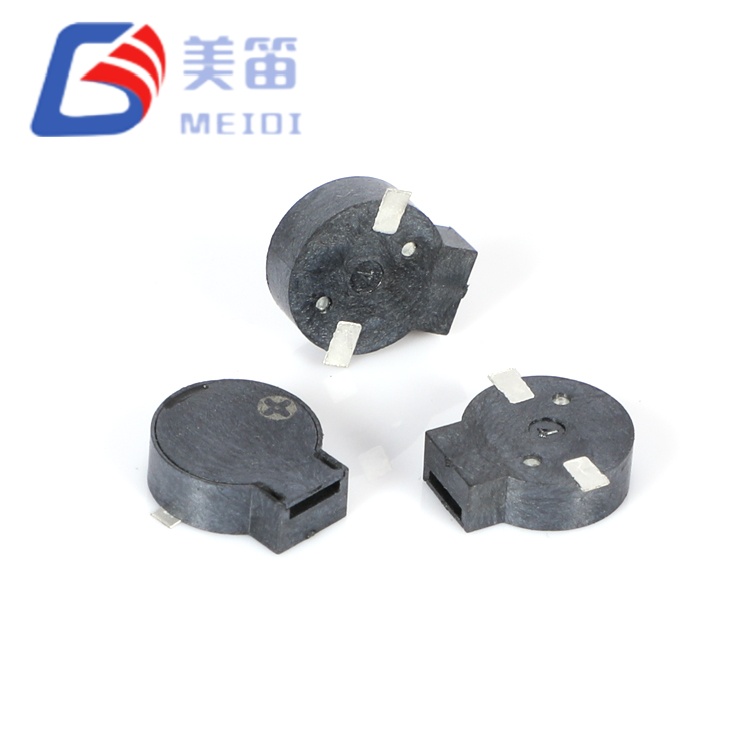

| Méretek (átmérő × magasság) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Súly | 0,8 g | 0,8 g |
| Ház anyaga | Fekete LCP | Fekete LCP |
| Forrasztási módszer (ajánlott) | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s | Visszafolyás: 255 ± 5 °C, 3 s; Melegítse elő 180 °C-ra, 40-70 s |
A 9*3,2 mm-es SMD mágneses passzív hangjelző szándékosan az ultravékony, 2,5 mm-es MLT-9025 és a magasabb, 4,0 mm-es MLT-8540 családok között helyezkedik el. A 3,2 mm-es üregmagasság fokozott Helmholtz-rezonanciát biztosít 2700 Hz-en a 2,5 mm-es változathoz képest, így jobb akusztikai hatékonyságot biztosít anélkül, hogy túllépné a legtöbb ipari és autóipari szekrény z-tengelyes költségvetését. Ez sokoldalú választássá teszi olyan kialakításokhoz, ahol a függőleges távolság korlátozott, de az akusztikus kimenetnek robusztusnak kell maradnia.
A kettős impedanciás architektúra ugyanazt a beszerzési rugalmasságot kínálja, mint a többi MLT sorozatú termék: egyetlen mechanikus alapterület támogatja a 16 Ω-os és a 32 Ω-os változatokat is, lehetővé téve a mérnökök számára a különböző feszültségsínek kiértékelését a PCB elrendezésének változtatása nélkül. A 16 Ω-os változatot 3,6 V-os Li-ion és 3,3 V-os logikai rendszerekhez optimalizálták, míg a 32 Ω-os változat az 5 V-os autóipari és ipari buszokat célozza meg, mindegyik a feszültségosztályához szabott áramfelvétellel.
A kör alakú, 9,0 mm-es lábnyom nagyobb membránfelületet biztosít, mint a négyzetes 8,5 mm-es alternatívák, hozzájárulva a mért SPL teljesítményhez. A 0,8 grammos tömeg megbízható kezelést biztosít a szabványos pick-and-place berendezésekkel, a fekete LCP ház pedig megőrzi a méretstabilitást a teljes hőtartományban, támogatva az újrafolyós és hullámforrasztási folyamatokat.
Kibővített üreg az alacsony frekvenciájú optimalizáláshoz – a 3,2 mm-es magasság nagyobb belső rezonancia-térfogatot biztosít a 2,5 mm-es társaikhoz képest, növelve az akusztikai hatékonyságot 2,7 kHz-en a PCB alapterületének növelése nélkül
Kettős impedanciájú egységes platform – 16 Ω és 32 Ω opciók azonos 9,0 × 3,2 mm-es mechanikus burokból, kiküszöbölve a mechanikai újratervezést a meghajtófeszültség-architektúrák termékgenerációk közötti értékelése során
Alacsony frekvenciájú zajpenetráció – a 2700 Hz-es rezonanciaközpont a 2–3 kHz-es sávot célozza meg, ahol az ipari környezeti zaj spektrális sűrűsége minimálisra csökken, javítva a riasztások észlelését gépek és járművek környezetében
Feszültségre optimalizált áramhatékonyság – 16Ω-os változat ≤100mA 3,6V-on; 32Ω változat ≤80mA 5V-on; ellenőrizze a termikus és EMI teljesítményt a célházban
Meghosszabbított hideg időjárási tárolás – -40°C-os tárolási besorolás támogatja a sarkvidéki logisztikát, a nagy magasságú berendezéseket és a télen tárolt gépeket paraméteres leromlás nélkül
Reflow-kompatibilis LCP ház – a fekete folyadékkristályos polimer ellenáll a 255±5°C-os ólommentes visszafolyási csúcsoknak akár 3 menettel, megőrizve a méretstabilitást a teljes hőtartományban
Raktárautomatizálás és logisztikai robotika – ütközések elkerülése, komissiózás befejezése és töltési dokkoló riasztások AGV-kben, AMR-ekben és automatizált válogatórendszerekben, amelyek nagy visszhangot keltő ipari csarnokokban működnek
Elektromos járművek töltési infrastruktúrája – csatlakozási állapot, hiba és munkamenet-befejezett hangjelzések 2. szintű faliszekrényekben és egyenáramú gyorstöltő talapzatokban 5 V-os belső buszarchitektúrával
Távközlési élberendezések – hőküszöb-, ventilátorhiba- és energiaredundancia-riasztások 5G-s kiscellákban, távoli rádióegységekben és kültéri backhaul-házakban
Kereskedelmi konyhai és étkeztetési berendezések – teljes ciklusú, elért hőmérsékletű és nyitott ajtóra figyelmeztető riasztások légkeveréses kemencékben, gyorshűtőkben és automata italadagolókban
Vasúti és tömegközlekedési belső rendszerek – ajtó-elzáródás, következő megálló és vészhelyzeti kaputelefon hangjelzések elővárosi vonatokon, metrókocsikban és villamos peronokon 24 V-tól 5 V-ig szabályozott alrendszerekkel
Ipari szivattyú- és kompresszorvezérlők – kavitáció, túlnyomás és karbantartási intervallum riasztások szennyvíztelepeken, HVAC hűtőkben és pneumatikus elosztó paneleken

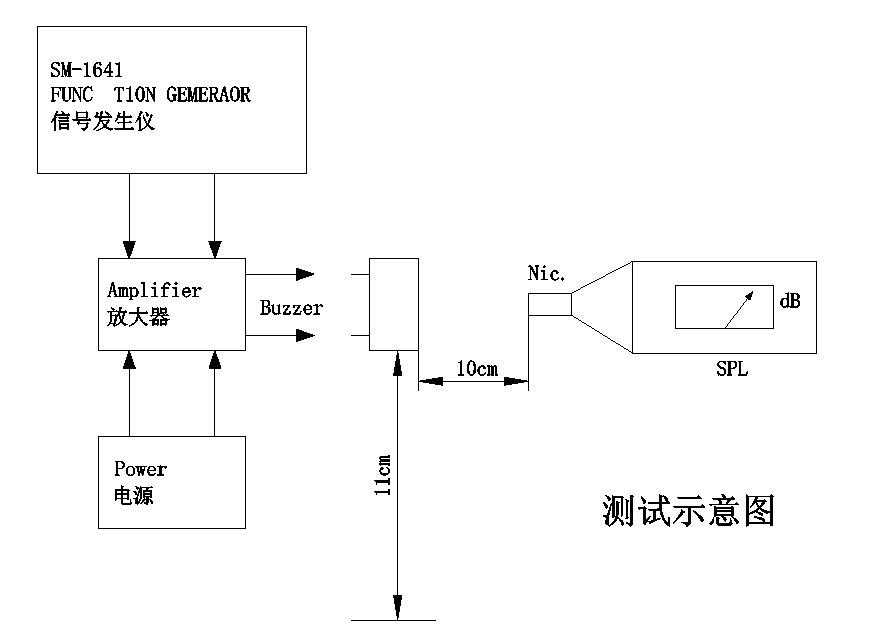

A gyártási tétel ellenőrzése (n = 10 változatonként) normál körülmények között – négyszöghullám névleges feszültségen, rezonanciafrekvencián, 50%-os munkacikluson, 10 cm-es szabadtér méréssel – megerősíti a következő eloszlásokat:
| Változat | SPL tartomány (dB) | Áram tartomány (mA) | Frekvencia (Hz) | Impedancia (Ω) |
| MLT-9032-16R | 86,2–89,7 | 68,0–72,5 | 2700 (minden minta) | 15,6–17,2 |
| MLT-9032-32R | 85,4–88,9 | 60,5–64,2 | 2700 (minden minta) | 29,8–32,3 |
Mindkét változat nulla frekvenciaeltérést mutat az összes mintában, ami kiforrott gyártásellenőrzést jelez. A 85,4–89,7 dB közötti SPL tartomány 5,4 dB és 9,7 dB közötti belmagasságot biztosít a 80 dB minimum felett, így alkalmazkodik a burkolat csillapításához és az alkatrészek öregedéséhez. A 16 Ω-os változat valamivel magasabb csúcs SPL-t mutat a névleges feszültség melletti megnövekedett áramleadásnak köszönhetően, míg a 32 Ω-os változat hasonló teljesítményt nyújt csökkentett áramfelvétel mellett, igazolva a feszültség-optimalizálási tervezési szándékot.
A MEIDI mindkét MLT-9032 változatot dedikált SMD összeszerelő sorokon gyártja automatizált tekercselés, forrasztás és akusztikus kalibráció segítségével. Jiangsu-i létesítményünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és a gyártás minden szakaszában statisztikai folyamatszabályozást alkalmaznak.
Minden gyártási tétel egységes minősítési vizsgálaton esik át:
Elektromos jellemzés – a tekercs ellenállásának, üzemi áramának és rezonanciafrekvenciájának 100%-os ellenőrzése
Akusztikus érvényesítés – a statisztikai mintavétel megerősíti, hogy az SPL ≥80dB; a mért eredmények folyamatosan meghaladják a 85 dB-t
Éghajlatállóság – 48 órás magas hőmérsékletű tárolás +80°C-on, 48 órás alacsony hőmérsékletű tárolás -30°C-on és 5 ciklusú hősokk (-30°C ↔ +80°C, extrém esetben 30 perces várakozási idő)
Mechanikai igénybevétel – szinuszos rezgés (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, összesen 0,5 óra) és 75 cm-es szabadesés 10 mm vastag keményfára (3 ütés)
Nedvességállóság – 48 óra 50°C-on / 95% relatív páratartalom 2 órás regenerálással és elektromos jellemzéssel
Forrasztási hőállóság – 250°C 10 másodpercig, 2,0 mm-es test és forrasztás közötti hézag, valamint az újrafolyó profilnak való megfelelés
A RoHS és a REACH megfelelőségi dokumentáció elérhető. A tételazonosító kódok teljes nyomon követhetőséget biztosítanak a gyártás dátumáig, a vizsgálati eredményekig és a nyersanyag-tanúsítványokig.
1. kérdés: Miben hasonlít a 3,2 mm-es MLT-9032 a 2,5 mm-es MLT-9025-höz és a 4,0 mm-es MLT-8540-hez?
Az MLT-9032 3,2 mm-es magassága középutat jelent az MLT-9025 és MLT-8540 családok között. Az akusztikus kimenet mindhárom esetében összehasonlítható (≥80 dB), de a magasabb üreg egyenletesebb rezonanciaválaszt és csökkentett érzékenységet biztosít a burkolat akusztikus terhelésére. Válassza az MLT-9025-öt az ultravékony kialakításhoz, az MLT-9032-t a kiegyensúlyozott hasmagassághoz, az MLT-8540-et pedig a maximális akusztikus fejtérhez, ahol függőleges hely áll rendelkezésre.
2. kérdés: Milyen meghajtóáramkör javasolt az egyes változatokhoz?

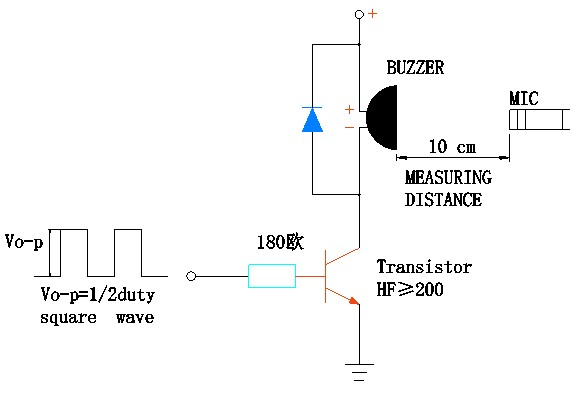

A 16 Ω-os változat 3,6 V-on ≤100 mA-t vesz fel, és közvetlenül meghajtható a megfelelő MCU GPIO érintkezőkről (ellenőrizze, hogy a tűk névleges értéke ≥ 100 mA), vagy egy egyszerű NPN tranzisztoros kapcsolón keresztül 180 Ω-os alapellenállással. A 32Ω-os változat 5V-on ≤80mA-t vesz fel, de meghajtó fokozatot igényel, ha 3,3V-os logikáról hajtják; 5V-os logikából egy 330Ω-os alapellenállás általános célú tranzisztorral (hFE≥ 200) megfelelő meghajtást biztosít. A tekercsen áthaladó flyback dióda (1N4148 vagy hasonló) mindkét változatnál kötelező, hogy megvédje a meghajtó elemet az induktív visszarúgástól kapcsolás közben.
3. kérdés: Az MLT-9032 helyettesítheti-e az átmenő furatú mágneses hangjelzéseket a meglévő kivitelekben?
Igen, a NYÁK-elrendezés átdolgozásával az átmenő lyuktól az SMD padokig. A 9,0 mm-es körkörös alapterület kevesebb táblaterületet foglal el, mint a tipikus 12 mm-es átmenőlyukú hangjelzők, miközben kiküszöböli a lyukak fúrását és a kézi behelyezést. Az akusztikus kimenet (≥80 dB) megfelel vagy meghaladja a 12 mm-es átmenőlyuk-ekvivalenseket. Az elsődleges tervezési szempont a meghajtóáramkör migrációja: az átmenő lyukú hangjelzők gyakran 12 V-on működnek belső oszcillátorokkal, míg az MLT-9032 külső 2,7 kHz-es gerjesztést igényel 3,6 V-on vagy 5 V-on. A mikrokontroller PWM kimenete vagy egyszerű oszcillátor helyettesíti az önoszcilláló hajtást.
4. kérdés: A 3,2 mm-es magasság kompatibilis a szabványos okostelefon- és táblagépházzal?
A 3,2 mm-es profil meghaladja a legtöbb modern okostelefon z-tengelyes költségvetését (általában 2,0–2,5 mm-rel a nyomtatott áramkör felett), de kényelmesen elfér a táblagépek, laptopok, ipari kéziszámítógépek és autók belső burkolataiban, ahol a 4,0–6,0 mm-es hézag gyakori. Az ultravékony szórakoztató elektronikai cikkekhez az MLT-9025 (2,5 mm) vagy az MLT-5020 (2,0 mm) család megfelelőbb. Az MLT-9032 olyan alkalmazásokat céloz meg, ahol az akusztikai teljesítmény felülmúlja az abszolút vékonyságot.
5. kérdés: Rendelkezésre állnak-e egyéni rezonanciafrekvenciák vagy impedanciaértékek az OEM-programokhoz?

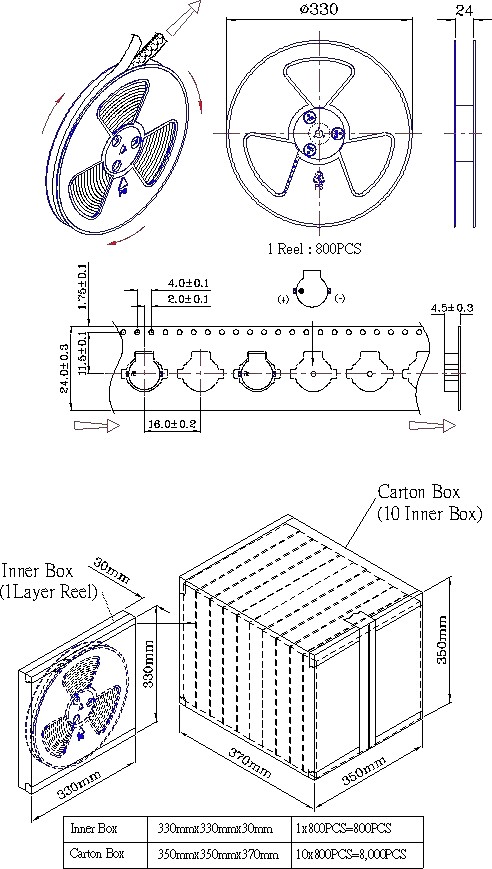

Igen. A MEIDI támogatja az OEM/ODM testreszabását, beleértve a köztes impedancia értékeket, a módosított rezonanciafrekvenciákat (2,0–3,5 kHz tartomány), az alternatív házszíneket a vizuális azonosításhoz, valamint az egyedi szalagos és tekercses csomagolást. Minimális rendelési mennyiség és átfutási idő érvényes. Lépjen kapcsolatba értékesítési csapatunkkal, hogy megbeszéljük a konkrét követelményeket, és kérjen árajánlatot az egyedi konfigurációkra.
6. kérdés: Mi a jellemző akusztikus élettartam folyamatos működés mellett?
Az alapminősítés 96 órás folyamatos üzemelést tartalmaz 25°C-on, 50%-os munkaciklusú négyszöghullám mellett. Határozatlan idejű folyamatos hangjelzésű alkalmazások esetén a MEIDI azt javasolja, hogy korlátozza a munkaciklust 50%-ra, vagy szakaszos riasztási mintákat alkalmazzon (pl. 1 másodperc be, 3 másodperc kikapcsolva), hogy csökkentse a tekercs fűtését és meghosszabbítsa az élettartamot. Külön kérésre rendelkezésre állnak az adott üzemi körülményekre vonatkozó kiterjesztett élettartamú tesztadatok.
A teljes műszaki dokumentációért, a NYÁK-területre vonatkozó ajánlásokért, a referencia-illesztőprogram-áramkörökért mindkét impedanciaváltozathoz vagy a mennyiségi árakért forduljon a MEIDI műszaki támogatásához. Minősített fejlesztési projektekhez 16Ω-os és 32Ω-os változatok műszaki mintái is rendelkezésre állnak.
Alkalmazásmérnöki csapatunk jellemzően egy munkanapon belül válaszol újrafolyamat-profil-útmutatóval, akusztikus burkolat-integrációs megjegyzésekkel és az Ön konkrét feszültség- és áramszükségleteihez szabott tervezési támogatással.
