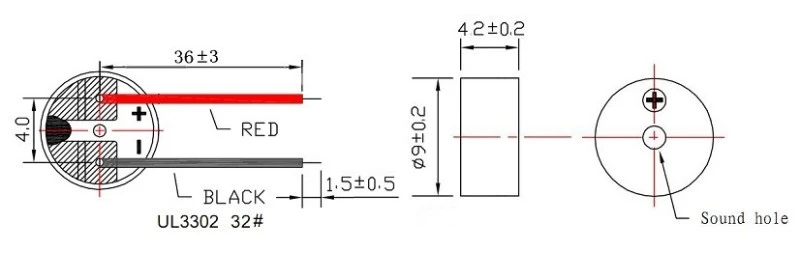

9 mm × 4,2 mm-es felületre szerelhető lábnyom a PCB-szerelvényekhez
2730 Hz rezonanciafrekvencia hanggeneráláshoz külső meghajtóval
16Ω alacsony tekercsimpedancia 3,3 V-os mikrokontroller GPIO interfészhez
Min. 85 dB hangnyomás 10 cm-en 3Vo-p, 2730 Hz, 50%-os terhelhetőség mellett
Fekete LCP ház termikus stabilitással az ólommentes visszafolyó profilokhoz
2-4Vo-p működési tartomány 3,3 V-os logikai tápfeszültséghez

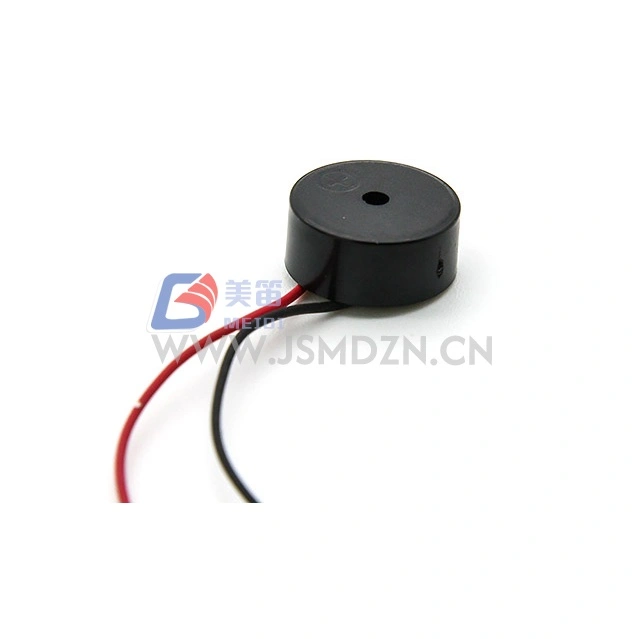

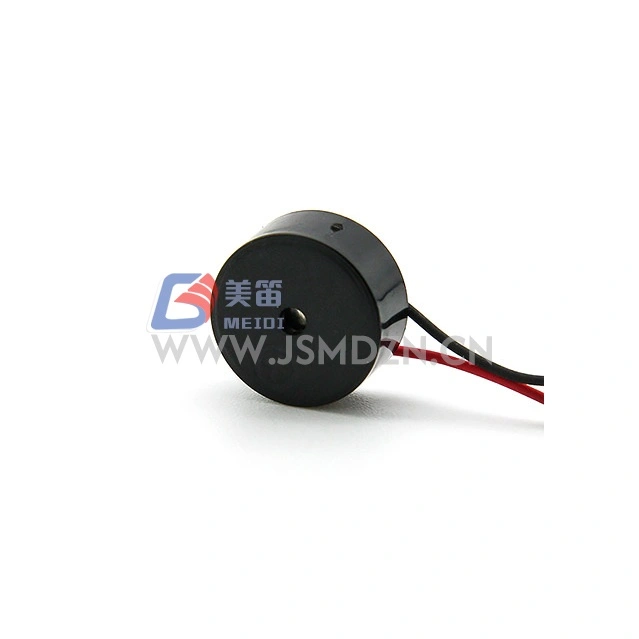

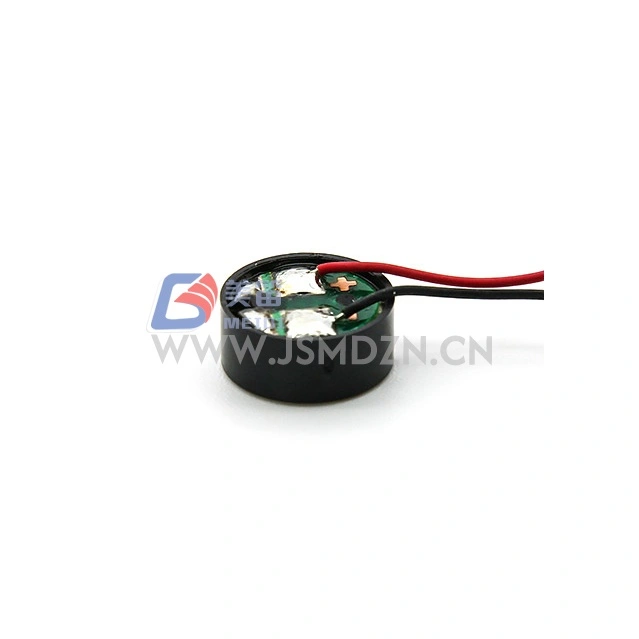

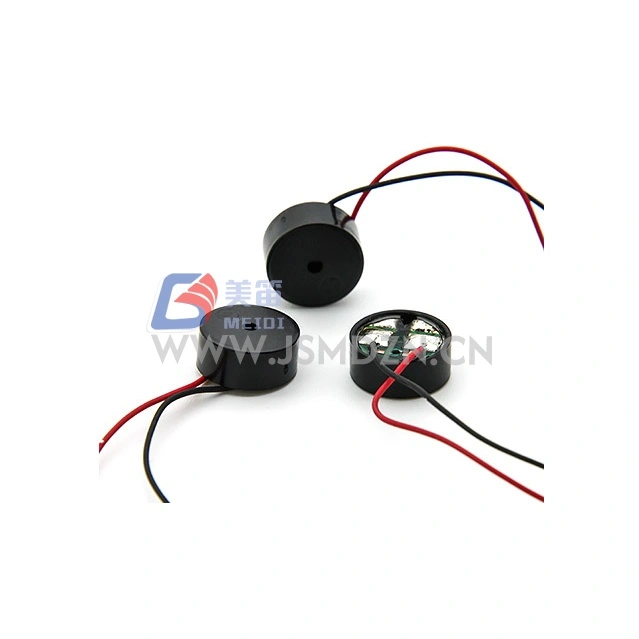

A MEIDI HN-9042W 9x4,2 mm-es SMD elektromágneses passzív hangjelző egy felületre szerelhető elektromágneses passzív hangjelző 9 mm × 4,2 mm-es kiszerelésben, 3,3 V-os digitális rendszerekhez. A 2730 Hz-es rezonanciafrekvencia olyan hangot ad, amely alkalmas felhasználói visszajelzésre, riasztásjelzésre és rendszerállapot-riasztásra kompakt elektronikus eszközökben.
A 3Vo-p és 2-4Vo-p működési tartomány névleges feszültségével a HN-9042W a szabványos 3,3 V-os logikai sínekhez igazodik. A 16Ω-os tekercsellenállás lehetővé teszi a meghajtó értékelését a megfelelő mikrokontroller portokról. A fekete LCP ház mérettartást biztosít megemelt visszafolyási hőmérsékleten.
Lépjen kapcsolatba a MEIDI-vel a kereszthivatkozási segítségért, amikor áttér az alternatív 3V-os SMD hangjelző termékekről.
3,3 V-ra optimalizált kialakítás --- 3Vo-p besorolás 2-4Vo-p tartománnyal az alacsony feszültségű logikai tápokkal való integrációhoz
16Ω tekercs impedancia --- alacsony ellenállás közvetlen GPIO meghajtóval történő kiértékeléshez; ellenőrizze a port áramerősségét a folyamatos működéshez
2730 Hz rezonanciafrekvencia --- külső négyszöghullámú gerjesztés névleges frekvencián akusztikus kimenetet hoz létre; Az egyenfeszültség nem generál hangot
Magas SPL kompakt csomagolásban --- Min. 85 dB 10 cm-en 3Vo-p, 2730 Hz, 50%-os terhelési ciklus mellett
LCP ház anyaga --- fekete folyadékkristályos polimer ház megőrzi méretstabilitását felületre szerelt visszafolyási körülmények között
Könnyű szerkezet --- egységenként körülbelül 1,0 g
| Paraméter | Érték | Tesztkörülmények |
| Terméktípus | Passzív elektromágneses hangjelző | --- |
| Névleges feszültség | 3Vo-p | Rezonancia frekvencia referencia |
| Üzemi feszültség | 2-4Vo-p | Vezetési jel csúcs |
| Névleges áram | Max. 80mA | 2730 Hz-en, 50%-os terhelhetőség, 3Vo-p négyszöghullám |

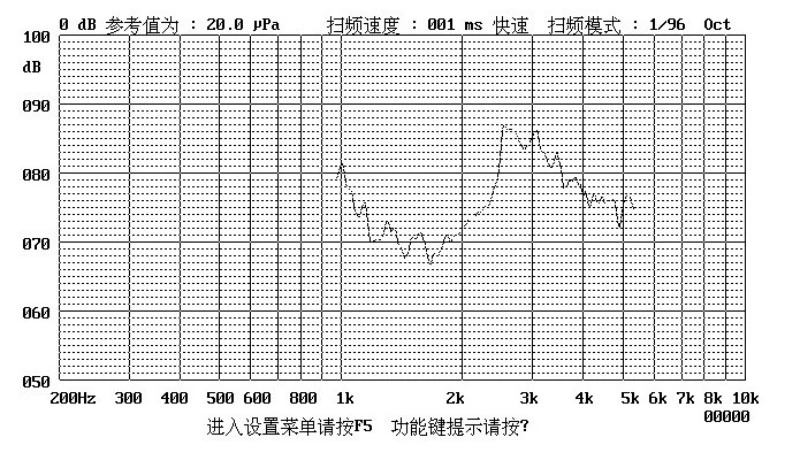

| Hangnyomásszint | Min. 85 dB | 2730Hz-en, 50% terheléssel, 3Vo-p, 10cm |
| Tekercs ellenállás | 16 ± 3Ω | --- |
| Rezonancia frekvencia | 2730 Hz | Névleges feszültségen |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | --- |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | --- |
| Nettó súly | kb. 1,0 g | --- |
| Ház anyaga | Fekete LCP | --- |
| Környezetvédelem | RoHS | --- |

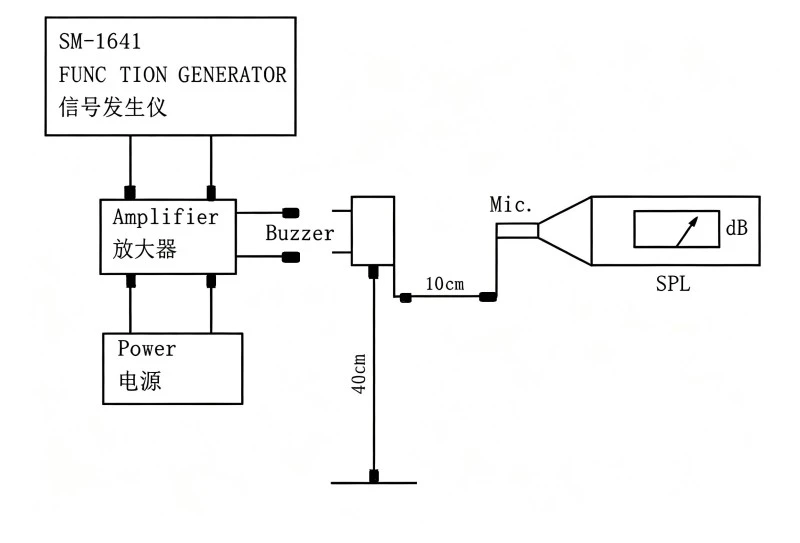

Szabványos vizsgálati körülmények: hőmérséklet 25±3 ℃, páratartalom 60±10% relatív páratartalom, nyomás 860-1060 hPa
Akkumulátoros IoT-érzékelő csomópontok és vezeték nélküli modulok, amelyek 3,3 V-os kompatibilis hangjelzést igényelnek
Beágyazott fejlesztői táblák és kiértékelő készletek hanggeneráláshoz és felhasználói interakciós visszajelzésekhez
Alacsony feszültségű ipari vezérlőmodulok 3,3 V-os I/O bővítőkártyákkal az állapot- és hibajelzéshez
Intelligens mérő- és energiafigyelő eszközök szabotázs- és küszöbjelző hangokhoz
Szórakoztató elektronikai távirányítók és kézi perifériák a gombnyomás megerősítő hangjaihoz
3D nyomtatóvezérlő kártyák és CNC gépi interfészek a teljes működéshez és a hibaállapot-riasztásokhoz
| Tervezési követelmény | HN-9042W Előny |
| 3.3V rendszerintegráció | 3 Vo-p besorolás a szabványos logikai sínekhez |
| Közvetlen GPIO meghajtó kiértékelés | A 16 Ω-os tekercs lehetővé teszi a kezdeti prototípus készítését külső illesztőprogram-komponensek nélkül a megfelelő portokon |
| Magas hőmérsékletű visszafolyási kompatibilitás | Az LCP ház ellenáll a deformációnak ólommentes forrasztási csúcshőmérsékleten |
| Kompakt akusztikus kimenet | Min. 85dB SPL 9 mm × 4,2 mm-es tokozásból |
| Alacsony feszültségű rugalmasság | A 2-4Vo-p tartomány a Li-ion akkumulátor kisülési görbéit és a szabályozott 3,3 V-os tápellátást tartalmazza |
A MEIDI a HN-9042W-t minőség-ellenőrzési folyamatokkal gyártja, beleértve a bejövő anyagellenőrzést, a gyártás közbeni méretellenőrzést és a végső elektromos tesztelést 25±3℃, 60±10% R.H. és 860-1060hPa normál körülmények között. Az LCP ház anyagának tulajdonságait az összeszerelés előtt ellenőrizzük a méretstabilitás szempontjából.
A következő tesztek bármelyike után a terméknek meg kell felelnie az elfogadási kritériumoknak: nincs hiba vagy romlás megjelenésében és elektromos tulajdonságaiban (kivéve SPL); Az SPL nem csökkenhet 10 dB-nél nagyobb mértékben az adatlapon megadott minimális SPL értékhez képest.
| Tesztelem | Tesztkörülmények |
| Élet teszt | 25±10 ℃, névleges feszültség, 1/2 rezonanciafrekvenciás négyszöghullám, 96 óra |
| Magas hőmérsékletű teszt | +80 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 óráig visszanyerni a tesztelés előtt |
| Alacsony hőmérsékletű teszt | -40 ℃-os tárolás 96 órán át, szobahőmérsékleten 3 órán keresztül visszanyerjük a tesztelés előtt |
| Páratartalom teszt | +40±3℃, 90%–95% relatív páratartalom, 48 óra, szobahőmérsékleten 6 órán keresztül állni kell a tesztelés előtt |
| Hősokk teszt | 70 ℃ 2 óra → -20 ℃ 2 óra (1 ciklus), 1 óra intervallum a ciklusok között, összesen 10 ciklus |
| Csepp teszt | Szabványos csomagolás, mind a 6 oldala és 3 éle, 1,2 méteres magasságból vastag falapra süllyeszthető |
| Rezgésvizsgálat | 1000 ciklus/perc, amplitúdó 1,5 mm, tengelyenként 1 óra, összesen 3 tengely |
Vigyázat: Kerülje el, hogy idegen anyagok kerüljenek a termékbe, beleértve a mágneses anyagokat, vízben oldódó anyagokat és korrozív gázokat, mivel ezek befolyásolják a termék elektromos teljesítményét.
1. Mi a gyakorlati különbség az SMD hangjelzők LCP és Noryl házai között?
Az LCP magasabb hőeltérítési hőmérsékletet és alacsonyabb nedvességfelvételt mutat, mint a Noryl, így jobb méretstabilitást biztosít az ólommentes újrafolyó forrasztás során és nedves működési környezetben. Olyan alkalmazásoknál, ahol a visszafolyási csúcshőmérséklet meghaladja a szabványos profilokat, vagy ahol a nedvességérzékenység aggodalomra ad okot, az LCP ház előnyöket kínál.
2. Működhet a HN-9042W 5V-os tápról soros ellenállással?
A névleges feszültség 3Vo-p 2-4Vo-p működési tartománnyal. Az 5Vo-p feszültség meghaladja a maximális üzemi feszültséget, és túlzott tekercsáramot, túlmelegedést vagy maradandó károsodást okozhat. Ha csak 5 V-os tápegység áll rendelkezésre, használjon feszültségosztót vagy soros ellenállást a tekercs feszültségének a 4Vo-p maximumon belüli korlátozására, figyelembe véve a 16 Ω-os tekercsellenállást és a meghajtó telítési feszültségét.
3. Hogyan ellenőrizhetem, hogy a GPIO mikrokontrollerem képes-e közvetlenül működtetni ezt a hangjelzést?

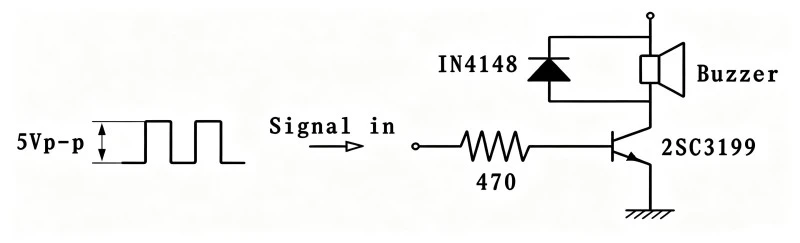

Ellenőrizze a mikrokontroller adatlapján a GPIO tűnkénti abszolút maximális áramerősséget és a teljes portáram határait. A HN-9042W 80mA-t vesz fel 3Vo-p mellett. Sok 3,3 V-os mikrovezérlő korlátozza a GPIO áramot tűnként 8-25 mA-re. E határértékek túllépése a port sérülését vagy az élettartam csökkenését kockáztatja. Gyártási tervekhez külső tranzisztoros meghajtó használata javasolt.
4. Milyen munkaciklus-változás elfogadható az elfogadható SPL fenntartása mellett?
Az adatlap 50%-os munkaciklust ad meg a névleges SPL méréshez. Az 50%-tól való kis eltérések kisebb SPL eltéréseket okoznak. A nagyon alacsony vagy nagyon magas munkaciklus irányába történő jelentős eltérés csökkenti az átlagos tekercsáramot és a megfelelő akusztikus kimenetet. Az egyenletes teljesítmény érdekében tartsa az 50%-os munkaciklust 2730 Hz-en.
5. Kínál-e a MEIDI szalagos és tekercses csomagolást az automatizált összeszereléshez?
Vegye fel a kapcsolatot a MEIDI-vel a csomagolási lehetőségekért, beleértve a szalag és a tekercs specifikációit, a tekercs mennyiségét és a vezető/utánfutó konfigurációkat a pick-and-place felszerelési követelményeknek megfelelően.
Műszaki adatlapok, átfolyó forrasztási profilok, GPIO-meghajtó alkalmazási megjegyzések vagy OEM-konfiguráció megbeszélése érdekében forduljon a MEIDI alkalmazásmérnökéhez.
