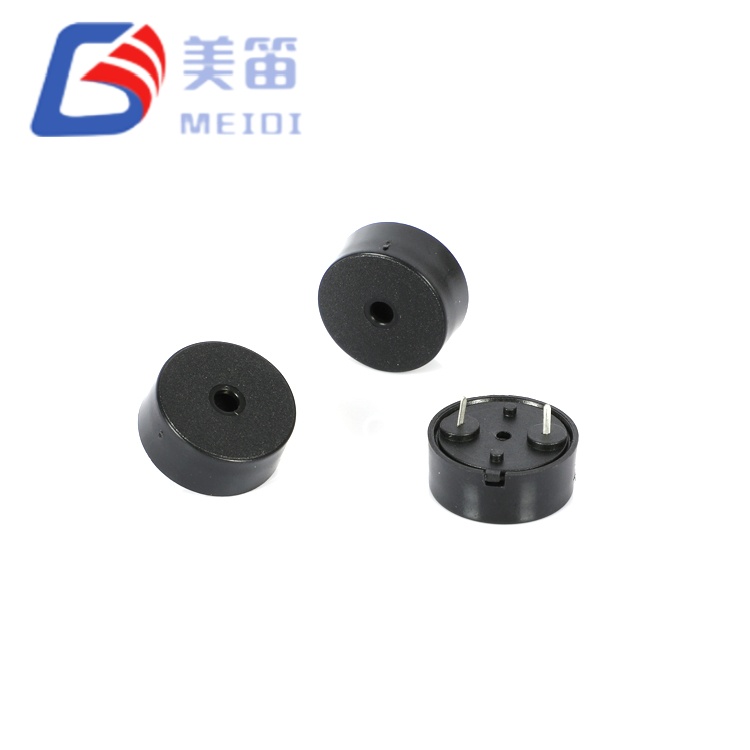

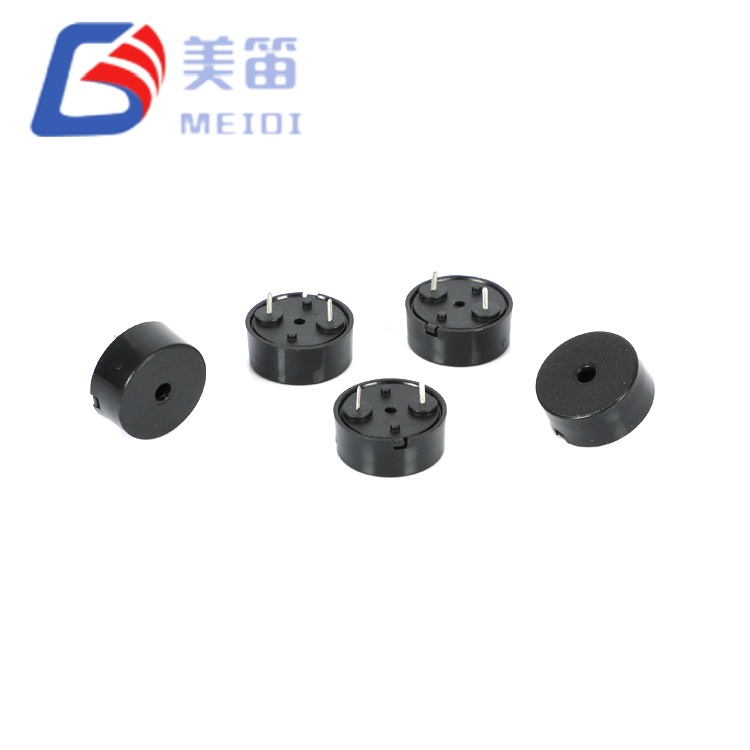

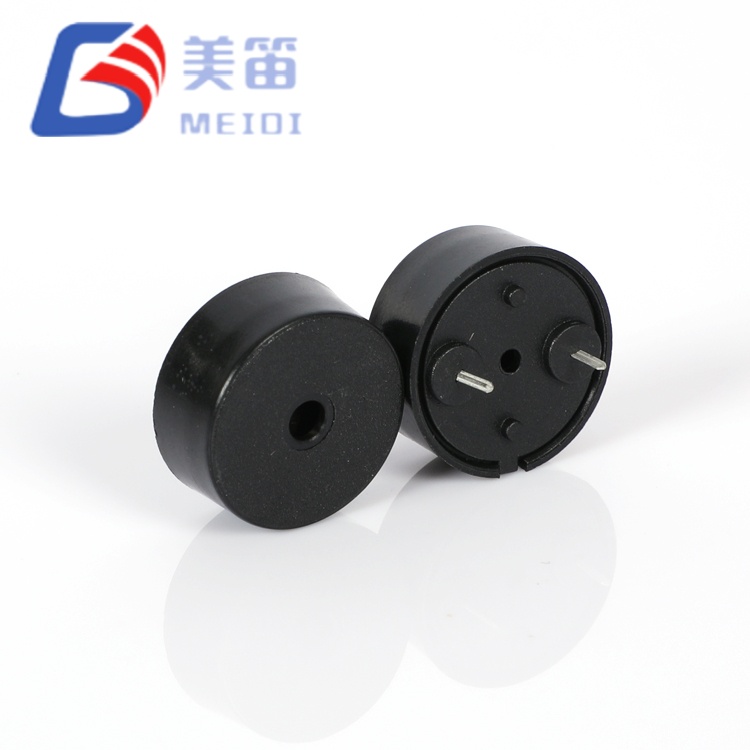

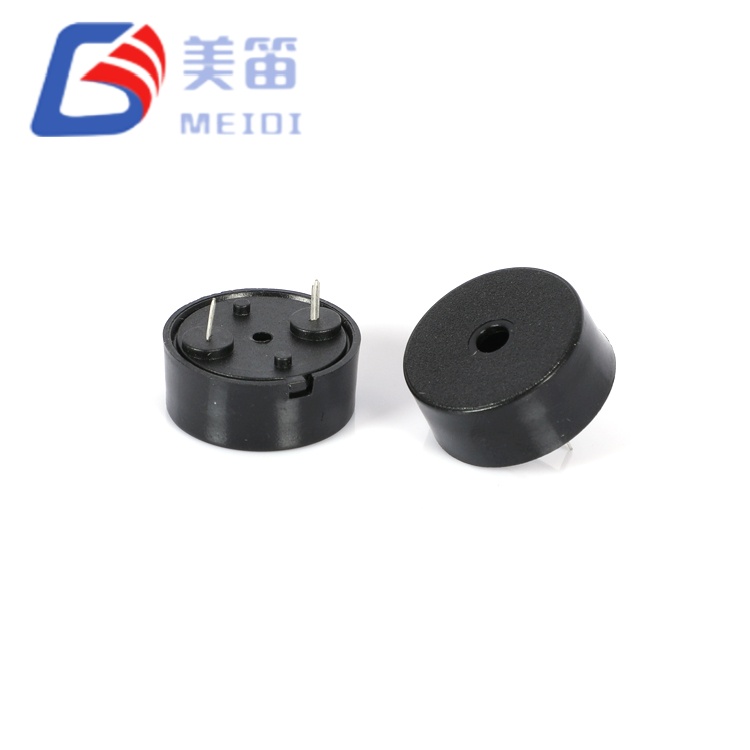

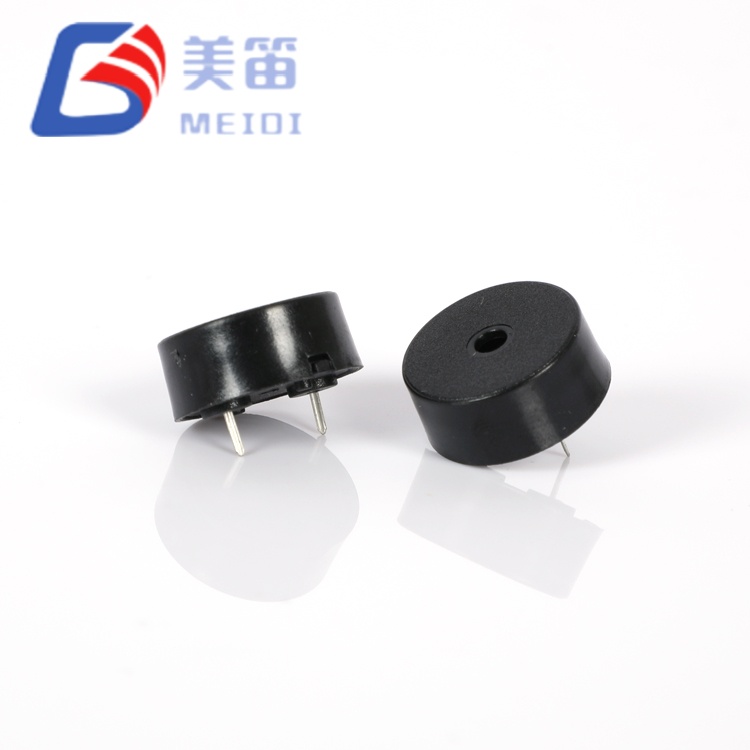

Az 1707-es piezoelektromos passzív hangjelző Pogo tűvel egy átmenő lyukú passzív hangjelző, amely külső hang fogadására készült. AC meghajtó jel a hang generálásához. 17 mm átmérőjű lábnyomot foglal el a 7,5 mm magasságú, így alkalmas PCB-elrendezésekhez, ahol közepes a hely korlátozva. 5Vp-p névleges meghajtószintje 4000 Hz-en, hangot ad legalább 85 dB nyomás 10 cm-en, miközben az áramfelvétel 10 mA vagy az alatt marad. Az üzemi feszültség tartomány 1 V-tól 30 V-ig csúcstól csúcsig terjed, így a tervezők közvetlenül csatlakoztathatja a hangjelzőt a mikrokontroller tűjéhez, vagy fokozhatja a jelet magasabb akusztikus teljesítmény. A fekete PBT ház kompatibilis a hullám és a kézi vezérléssel forrasztja a profilokat, és mechanikailag stabil marad az üzemi hőmérsékleten -20 ℃ és +70 ℃ közötti tartományban.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos passzív hangjelző (átmenő lyuk) | — |
| Névleges feszültség | 5 Vp-p | Referencia vizsgálati feltétel |
| Üzemi feszültség | 1 – 30 Vp-p | A meghajtó jel tartománya |
| Hangkimenet 10 cm-en | ≥ 85 dB | 5 Vp-p, 4000 Hz négyszöghullám |
| Jelenlegi fogyasztás | ≤ 10 mA | 5 Vp-p, 4000 Hz négyszöghullám |
| Rezonancia frekvencia | 4000 Hz | Névleges feltételek mellett |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Méretek (átmérő × magasság) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Test a csapok nélkül |
| Súly | 1,35 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Hullámforrasztás ★ | 260 ± 5 ℃, 4-6 s | 2-3 ciklus ajánlott |
| Kézi forrasztás ★ | 350 ± 10 ℃, 2-5 s | 2-3 ciklus ajánlott |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s | Test 2,0 mm-re a forrasztástól |
Az alábbi adatok egy 10 egységből álló mintából származnak, amelyet 5 Vp-p, 4000 Hz négyszöghullámmal hajtanak meg. A termelésben megfigyelt tipikus elterjedést tükrözi. A garantált határok a fenti műszaki leírásban van meghatározva, nem ebben a mintakészletben.
| Nem. | SPL (dB) | Áram (mA) | Kapacitás (nF) | Átm. (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
A kapacitásértékek referenciaként a tesztjelentés fejlécéből származnak, de nem része a garantált specifikációnak. Lépjen kapcsolatba a MEIDI-vel a tételspecifikus teszthez dokumentációt.
Ez az 1707-es piezoelektromos passzív zümmögő Pogo pinrel külső négyszöghullámot vagy PWM jelet igényel 4000 Hz. Egy általános megközelítés a mikrokontroller időzítő kimenetének használata, bár a A hangnyomás 3,3 V vagy 5 V logikai szinten alacsonyabb lesz, mint a névleges 85 dB. A nagyobb hangerő eléréséhez a tranzisztoros puffer vagy a logikai kapu megemelheti a meghajtót amplitúdója a 30Vp-p maximumig. A berregő kapacitív terhelése, nagyjából 12nF tipikus felépítésekben, tranziens áramcsúcsokat produkál minden jelélen. Egy kis sorozatú ellenállás behelyezése a 100 Ω és 330 Ω közötti tartományba segít ezek kezelésében csúcsok a hangerő jelentős csökkenése nélkül.
Gyártáshoz 260 ℃-on 4-6 másodpercig tartó hullámforrasztás javasolt. Kézikönyv a 350 ℃-on 2–5 másodpercig tartó forrasztás is támogatott, akár három hővel ciklus megengedett. Tartson legalább 2,0 mm-es távolságot a ház és a a forrasztóforrás.
A MEIDI 2011 óta az akusztikai alkatrészek gyártásával foglalkozik egy létesítményt üzemeltet Jiangsu tartományban, több mint 500 alkalmazottal és havonta a teljesítmény meghaladja az 50 millió berregőegységet. A házon belüli eljárások lefedik a kerámiát porkészítés, elektródanyomtatás, polarizáció, fröccsöntés, ill automatizált összeszerelés, amelyek együttesen biztosítják az anyagminőség szigorú ellenőrzését és a gyártási átfutási idők. Minden HNR-1707 PA10 átmegy egy sorvégi akusztikai rendszeren ellenőrizze, és minden egyes tételből mintát vesznek a megbízhatósági sorrendnek megfelelően, amelyet a termékleírás. Ez az integrált gyártási modell, tanúsítvánnyal rendelkezik ISO9001, támogatja a konzisztens kötegteljesítményt mind a próbamennyiségek, mind a nagy volumenű megrendelések.
Azok a berendezések, amelyek már négyszöghullámot vagy PWM kimenetet generálnak, integrálhatják ezt zümmögést anélkül, hogy extra oszcillátor áramkört kellene hozzáadni. Akkumulátorral működő eszközök a szerény 10 mA fogyasztás és a készenléti áram hiánya. A 12 V-os vagy 24 V-os egyenáramú buszokon működő ipari panelek közvetlenül meghajthatják a hangjelzést az 1–30 Vp-p tartományon belül. Fogyasztói termékek, például okosotthon-érzékelők, hordozható orvosi eszközök és kézi tesztműszerek is illeszkednek a 17 mm-hez lábnyom. Ha a tervezett használat biztonsággal kapcsolatos vagy szabályozott környezetet foglal magában, Kérjük, lépjen kapcsolatba a MEIDI-vel a vonatkozó tanúsítványok ellenőrzéséhez.
Milyen meghajtó jelre van szüksége a HNR-1707 PA10-nek?
Egy váltakozó áramú hullámformának kell vezérelnie, általában négyszöghullámnak vagy PWM-nek kb 4000 Hz. Az egyenfeszültség önmagában nem ad hangot, és károsíthatja az elemet.
Meg lehet vezetni közvetlenül a mikrokontroller tűjéről?
Igen, mindaddig, amíg a tű csúcs-csúcs feszültsége az 1–30 V tartományban van. 3,3 V vagy 5 V logika esetén a hangkimenet alacsonyabb lesz, mint a névleges 85 dB. A tranzisztoros puffer növelheti a meghajtó szintjét, ha hangosabb figyelmeztetésekre van szükség.
Milyen forrasztási profilok ajánlottak?
A 260 ℃-on 4-6 másodpercig tartó hullámforrasztás előnyös a térfogati összeszereléshez. A kézi forrasztás 350 ℃-on 2-5 másodpercig szintén elfogadható, korlátozottan három termikus ciklusból. A házat mindig tartsa legalább 2,0 mm távolságra a készüléktől forrasztófürdő vagy vashegy.
Van tűrése a rezonancia frekvenciának?
A specifikáció 4000 Hz-es középfrekvenciát ír elő, megadott tűrés nélkül. Frekvenciaérzékeny kialakítások esetén a MEIDI további jellemzést tud nyújtani adatok, amelyek segítenek meghatározni a termelés várható tartományát.
Teljes adatlapokhoz, frekvencia-válasz görbékhez vagy tételspecifikus minőséghez feljegyzéseket, kérjük, lépjen kapcsolatba a MEIDI-vel a projekt részleteivel. Mérnöki támogatás általában egy munkanapon belül válaszol.
