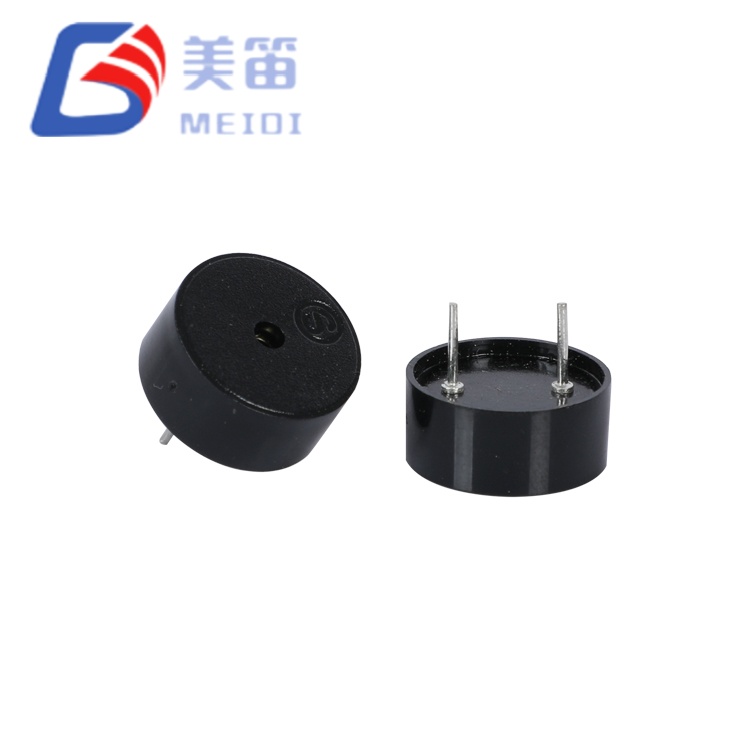

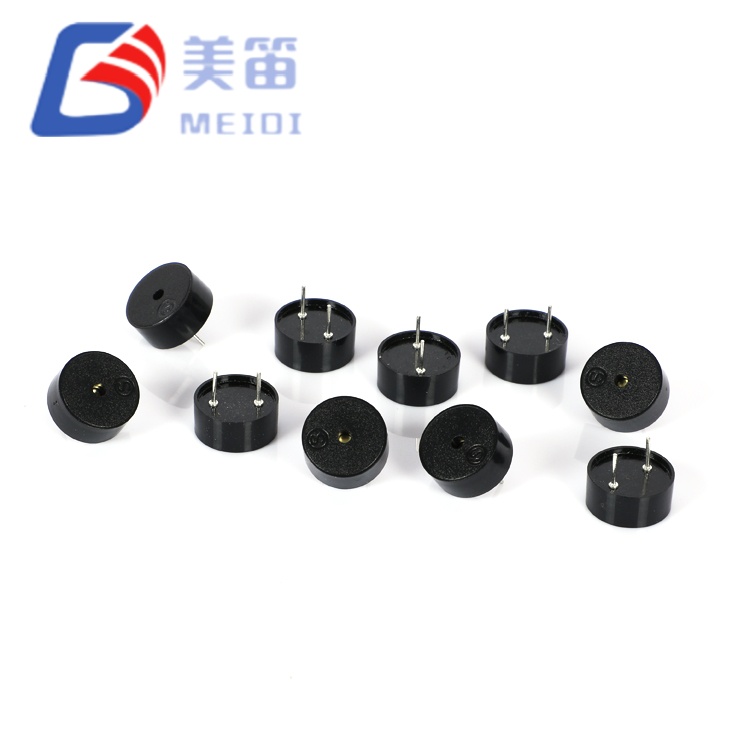

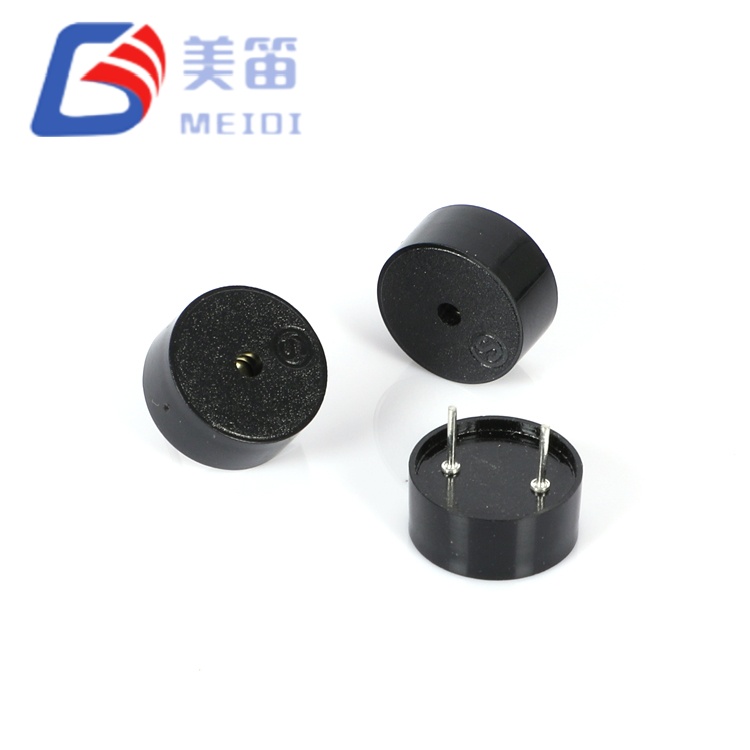

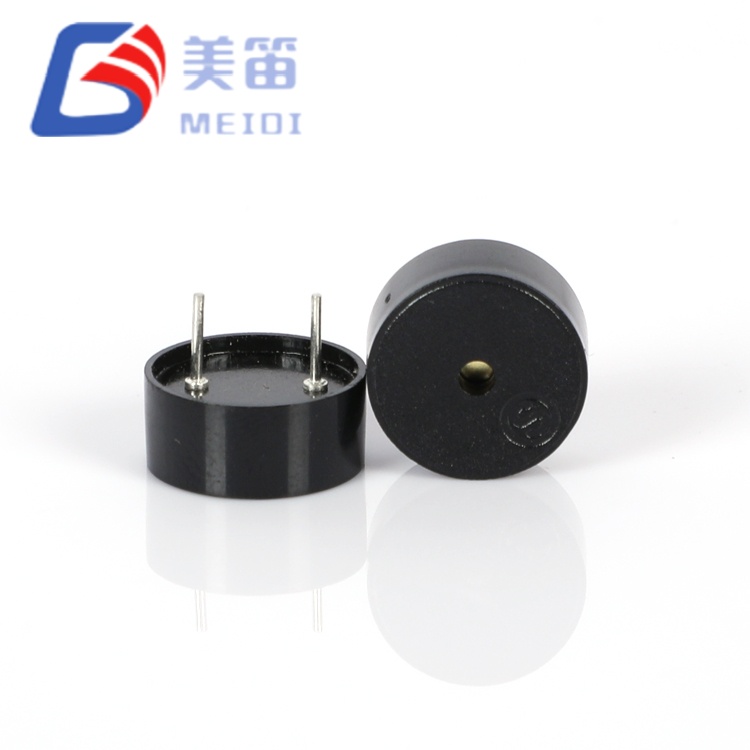

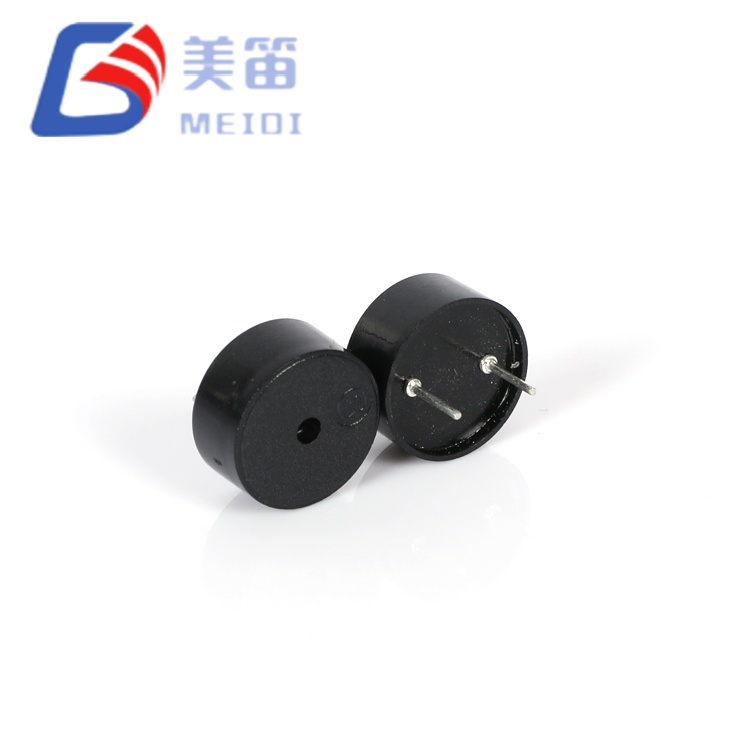

Az 1255-ös piezoelektromos passzív hangjelző Pogo tűvel egy átmenő lyukú passzív hangjelző, amely külső váltakozó áramra támaszkodik. meghajtó jelet, hogy hangjelzést adjon. Mérete 12,5 mm átmérőjű és 5,5 mm magasságában elfér szűk PCB helyeken, miközben minimális hangnyomást biztosít 80 dB 10 cm-en, 5 Vp-p négyszöghullámmal 4000 Hz-en. Aktuális A fogyasztás ilyen körülmények között 10 mA vagy az alatt marad, és a hajtás A feszültség 1 V-tól 30 V-ig terjedhet csúcstól csúcsig, lehetővé téve a közvetlen csatlakozást logikai szintű kimenetekre vagy magasabb feszültségű ipari buszokra. A fekete PBT a ház támogatja a hullám- és kézi forrasztást is, és az a hőmérséklet tartomány -20 ℃ és +70 ℃ között.
| Paraméter | Érték | Tesztkörülmények |
| Termék típusa | Piezoelektromos passzív hangjelző (átmenő lyuk) | — |
| Névleges feszültség | 5 Vp-p | Referencia vizsgálati feltétel |
| Üzemi feszültség | 1 – 30 Vp-p | A meghajtó jel tartománya |
| Hangkimenet 10 cm-en | ≥ 80 dB | 5 Vp-p, 4000 Hz négyszöghullám |
| Jelenlegi fogyasztás | ≤ 10 mA | 5 Vp-p, 4000 Hz négyszöghullám |
| Rezonancia frekvencia | 4000 ± 500 Hz | Névleges feltételek mellett |
| Üzemi hőmérséklet | -20 ℃ ~ +70 ℃ | Folyamatos |
| Tárolási hőmérséklet | -30 ℃ ~ +80 ℃ | Nem működő |
| Méretek (átmérő × magasság) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Test a csapok nélkül |
| Súly | 0,60 ± 0,2 g | Tipikus |
| Ház anyaga | Fekete PBT | — |
| Hullámforrasztás ★ | 260 ± 5 ℃, 4-6 s | 2-3 ciklus ajánlott |
| Kézi forrasztás ★ | 350 ± 10 ℃, 2-5 s | 2-3 ciklus ajánlott |
| Forrasztási hőállóság | 250 ± 5 ℃, 10 ± 0,5 s | Test 2,0 mm-re a forrasztástól |
Az alábbi táblázat egy 10 egységnyi minta méréseit tartalmazza, amelyeket 5Vp-p-n teszteltek, 4000 Hz négyzethullám. Az eredmények a tipikus termelési egységességet illusztrálják és nem garantált határértékek. A megadott teljesítményborítékkal kapcsolatban lásd: a fenti műszaki előírásokat.
| Nem. | SPL (dB) | Áram (mA) | Kapacitás (nF) | Átm. (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
A kapacitásértékek a tesztjelentés fejlécéből származnak, és nem részei annak az alapspecifikáció. A gyártási tételre vonatkozó adatokért forduljon a MEIDI-hez.
Mivel a 1255 Piezoelectric Passive Buzzer Pogo Pin egy passzív hangjelző, ez a gazdarendszertől függ négyszöghullám vagy PWM jel biztosítására 4000 Hz-en. Egy mikrokontroller Az időzítő kimenet közvetlen forrásként szolgálhat, bár a hangnyomás az lesz alacsonyabb 3,3 V vagy 5 V logikai szinten, mint a teljes 30 Vp-p képességnél. Egyszerű tranzisztor-puffer vagy logikai kapu-illesztőprogram hozzáadása az MCU érintkezői közé a berregő pedig lehetővé teszi a hajtás amplitúdójának független növelését a mikrokontroller tápellátását. A kapacitív terhelés, jellemzően 12nF körül, rövid áramcsúcsokat okoz minden jel szélén. Kis sorozatú ellenállás (100Ω-330Ω) segít korlátozni ezeket a csúcsokat, miközben megőrzi az akusztikus kimenetet.
Mind a hullámos, mind a kézi forrasztás támogatott. Hullámforrasztás történik 260 ℃-on 4-6 másodpercig, és kézi forrasztással 350 C-on 2-5 másodpercig. Legfeljebb három hőciklus megengedett, és a háznak a helyén kell maradnia legalább 2,0 mm-re a forrasztófürdőtől vagy a vascsúcstól.
A MEIDI hét tételből álló megbízhatósági protokollt alkalmaz minden egyes gyártási tételre a HNR-1255 PA6.5, összhangban a termék specifikációjával. A tesztelés szekvencia magában foglalja a hosszabb páratartalom expozíciót, a magas és alacsony hőmérsékletet tárolás, hőciklus, mechanikai leejtés, vibráció és forrasztási hő ellenállás. Minden egyes igénybevétel után az alkatrészek helyreállnak a helyiségben két órával az elektromos és méretellenőrzés előtt. Valamennyi tesztet a vállalat ISO9001 szabványának megfelelően végzik tanúsított minőségbiztosítási rendszer, és kötegszintű jelentések is biztosíthatók mennyiségi szállítmányok.
Ennek a berregőnek a passzív architektúrája jól illeszkedik azokhoz a tervekhez, amelyek már PWM vagy négyszöghullám kimenetet generál. Hordozható berendezések működése akkumulátorokból profitálhatnak a szerény 10mA-es meghajtóáramból és a nyugalmi oszcillátorterhelés hiánya. Ipari panelek 12V ill A 24 V-os egyenáramú tápegységek közvetlenül meghajthatják a hangjelzést a széles feszültségen belül tolerancia. Szórakoztató elektronikai cikkek, például intelligens otthoni érzékelők és kézi számítógépek A diagnosztikai eszközök is értékelik a 12,5 mm-es lábnyomot. Alkalmazásokhoz amelyek speciális biztonsági vagy orvosi bizonyítványt igényelnek, kérjük, forduljon hozzá MEIDI az aktuális megfelelőségi állapot megerősítéséhez.
Milyen meghajtó jelre van szüksége a HNR-1255 PA6.5-nek?
AC jelre van szükség, jellemzően négyzethullámra vagy PWM-re kb 4000 Hz. Állandó egyenfeszültség alkalmazása nem generál hangot, és előfordulhat károsíthatja a piezoelektromos elemet.
Meghajtható közvetlenül mikrokontrollerrel?
Igen, feltéve, hogy a tű csúcs-csúcs feszültsége a 1-30V tartományban. 3.3V vagy 5V logika esetén a hangszint alatta lesz a névleges 80 dB. A tranzisztoros pufferrel magasabbra lehet jutni meghajtófeszültségek, ha hangosabb kimenetre van szükség.
Milyen forrasztási módszerek javasoltak?
Mind a hullámforrasztás (260℃, 4-6s), mind a kézi forrasztás (350℃, 2–5 s) elfogadható, legfeljebb három hőciklussal. Tartson legalább 2,0 mm távolságot a ház és a készülék között hőforrás.
Teljes adatlapokhoz, frekvencia-válasz görbékhez vagy tételspecifikushoz tesztadatokat, kérjük, lépjen kapcsolatba a MEIDI-vel az alkalmazás részleteivel. A műszaki támogatás általában egy munkanapon belül válaszol.
