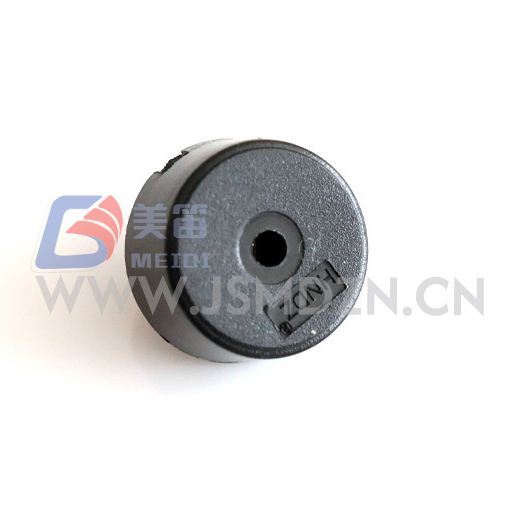

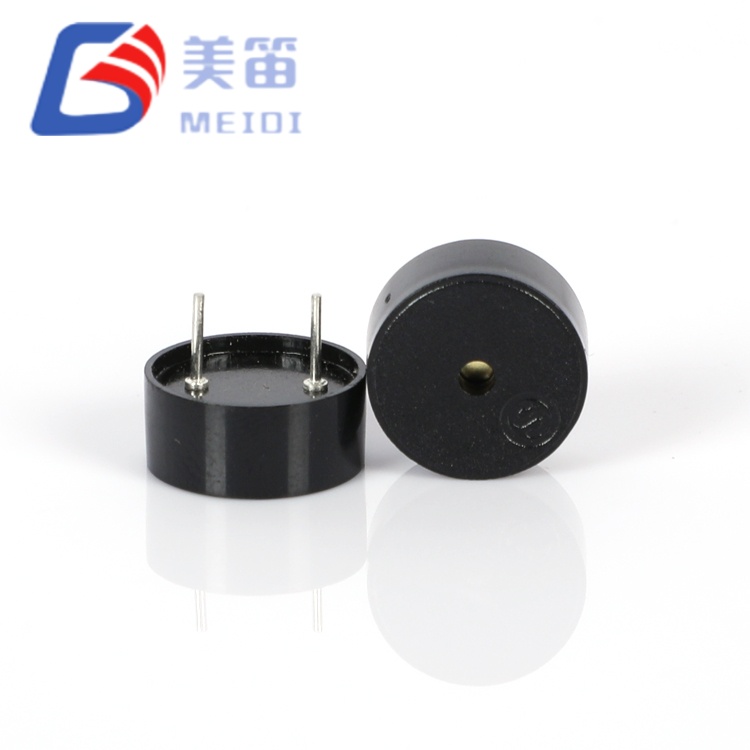

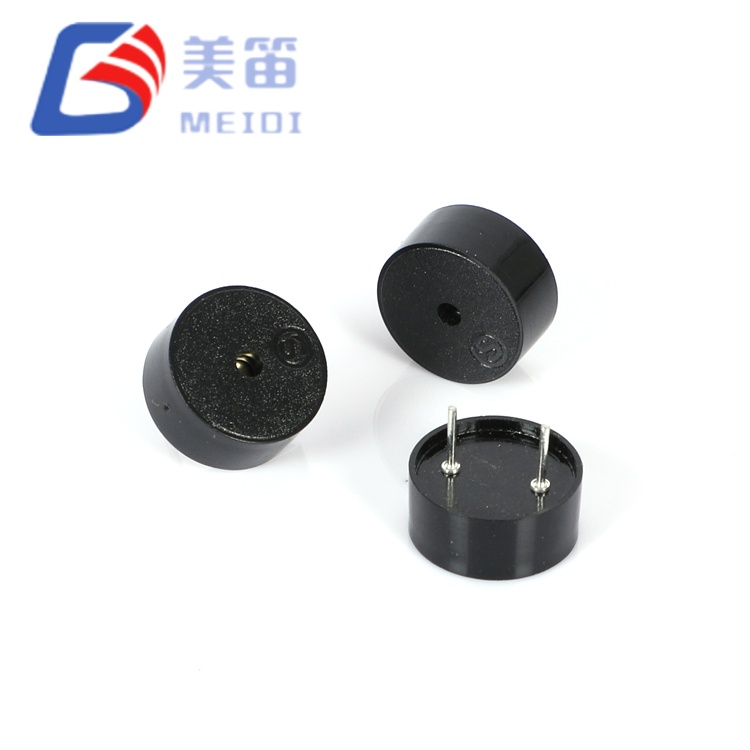

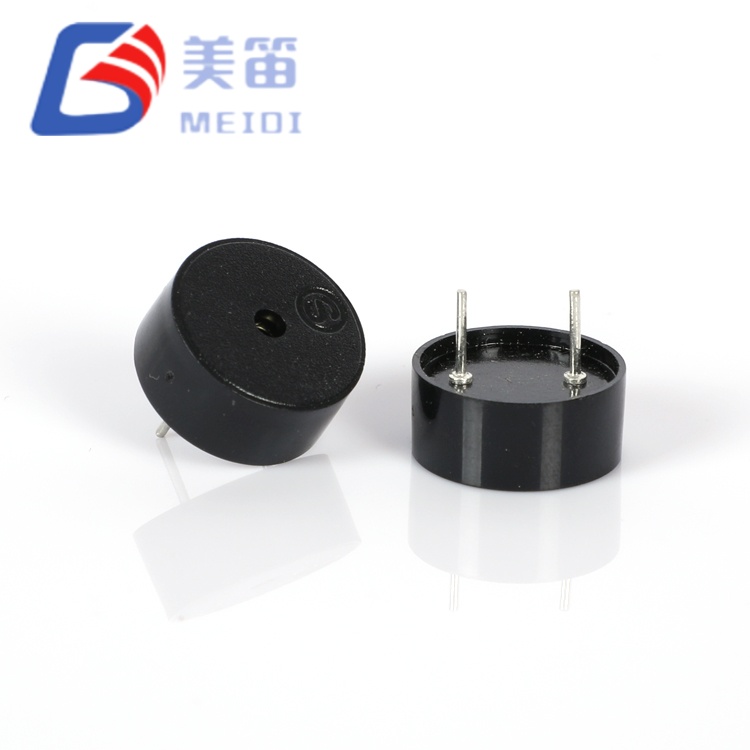

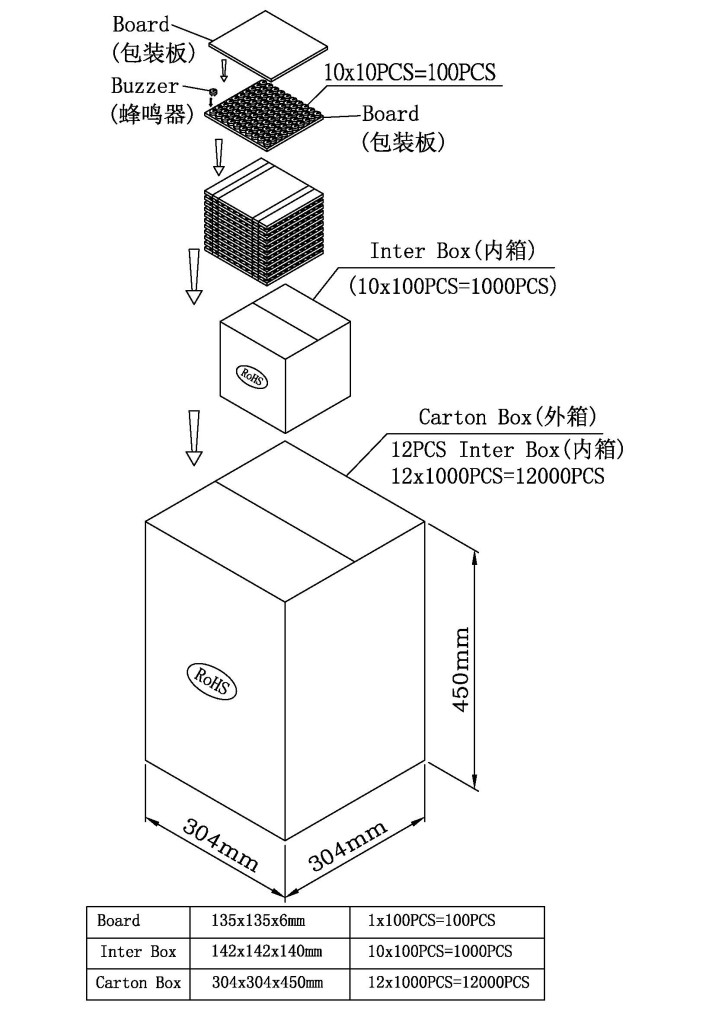

Rugós piezoelektromos passzív hangjelző Pogo tűvel

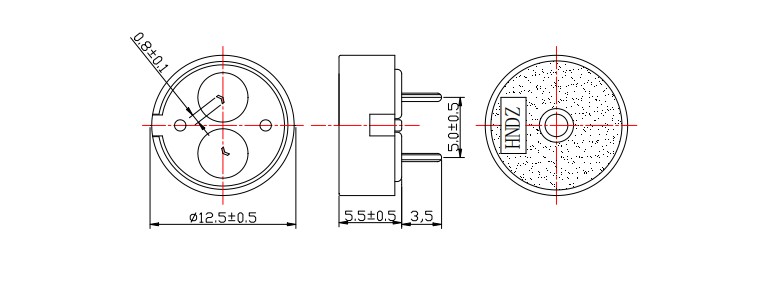

A rugós terhelésű piezoelektromos passzív hangjelző Pogo tűvel egy átmenő furatú piezoelektromos passzív hangjelző olyan alkalmazásokhoz, ahol a PCB z-tengely hézag az elsődleges mechanikai kényszer. Mindössze 5,5 mm magas és 0,60 g súlyával ugyanazt az akusztikus kimenetet kínálja (83–86 dB 4000 Hz-en), mint a magasabb, 7,0 mm-es változatok, miközben a 6 mm-nél kisebb szerelvényborítékokba illeszkedik – beleértve a PCB vastagságot, a forrasztási csatlakozásokat és a ház hézagát.

A MEIDI ISO-9001 tanúsítvánnyal rendelkező Jiangsu-i üzemében gyártott alkatrész egy pontosan hangolt kerámia membránt és optimalizált belső üreget használ a rezonanciahatékonyság fenntartása érdekében a csökkentett magasság ellenére. 1–30 V-os, rendkívül széles működési tartománya szükségtelenné teszi a feszültségspecifikus SKU-kat, leegyszerűsítve a 3,3 V-os, 5 V-os, 12 V-os és 24 V-os termékcsaládok anyagjegyzékének kezelését. A mindössze 0,63–0,78 mA mért áramfelvételével 5 Vp-p mellett 40-60-szoros csökkenést biztosít az elektromágneses alternatívákhoz képest, így ideális elemmel működő viselhető eszközökhöz, hordozható orvosi eszközökhöz és IoT-érzékelőkhöz.

Alapvető mérnöki előnyök

5,5 mm-es ultravékony profil – 21%-os magasságcsökkenés a 7,0 mm-es alternatívákhoz képest; lehetővé teszi a 6 mm alatti teljes z-tengely szerelvényeket, beleértve a PCB-t és a forrasztást

Akusztikus teljesítmény-paritás – 83–86 dB 4000 Hz-en megfelel a vastagabb változatoknak; nincs SPL-büntetés a vékony forma miatt

1–30 V ultraszéles működési tartomány – egyetlen SKU helyettesíti a feszültség-specifikus hangjelzéseket a 3,3 V-os, 5 V-os, 12 V-os és 24 V-os rendszerekben

12nF kapacitív terhelés – közvetlen MCU GPIO meghajtó a legtöbb alkalmazásban; valamivel nagyobb kapacitás, mint a 10 nF-os változatok, a minimálisan hangosabb kimenet érdekében azonos feszültség mellett

0,60 g ultrakönnyű tömeg – 9%-kal könnyebb, mint a 0,66 g-os alternatívák; minimálisra csökkenti az inerciális terhelést a hordható és hordozható kivitelekben

Átmenő furatú polarizált rögzítés – mechanikus tartás és polaritásvédelem ipari és autóipari berendezésekben

Alkalmazási környezetek – ahol a magasság számít

Viselhető egészségügyi eszközök – a fitneszkövető célfigyelmeztetései, az okosóra értesítési hangjai és a hallható eszközpárosítási csengőhangok, ahol a hordhatóság 6 mm-es teljes vastagsága

Ultravékony IoT-érzékelő csomópontok – környezeti küszöbértékekre vonatkozó figyelmeztetések, szabotázsriasztások és csatlakozási állapotjelző hangok 10 mm-nél kisebb teljes eszközvastagságban

Hordozható orvosi műszerek – digitális hőmérő lázriasztások, pulzoximéter határhangok és hordozható EKG-befejező hangjelzések zsebméretű készülékekben

Intelligens kártya és token eszközök – tranzakció-megerősítő hangok, PIN-kód beviteli visszajelzések és alacsony akkumulátorszint-figyelmeztetések a hitelkártya-formátumú biztonsági eszközökben

Gépjárműipari 12V/24V-os belső modulok – biztonsági öv-emlékeztetők, gyújtáskulcsos hangjelzések és diagnosztikai eszközök visszajelzése feszültségszabályozó nélkül

Ipari 24 V-os vezérlőpanelek – hibajelzés, ciklus befejezési hangok és végálláskapcsoló riasztások PLC-ben és relélogikai rendszerekben

Kiváló gyártás – Minőségbiztosítás a MEIDI-től

A MEIDI a HNR-1255 PA5.0-t dedikált piezoelektromos összeszerelő sorokon állítja elő, automatizált kerámiapréssel, elektródaégetéssel és tokozással. Jiangsui gyártóbázisunk az ISO 9001:2015 minőségirányítási rendszer szerint működik, statisztikai folyamatellenőrzéssel minden szakaszában – a nyersanyag-ellenőrzéstől a végső akusztikai ellenőrzésig.

Minden gyártási tétel átfogó minősítésen esik át:

Kapacitás 100%-os teszt – 12nF ±40%-os ellenőrzés 1kHz-en; A 11,7–14,2 nF mérési tartomány biztosítja a konzisztens illesztőprogram-illesztést

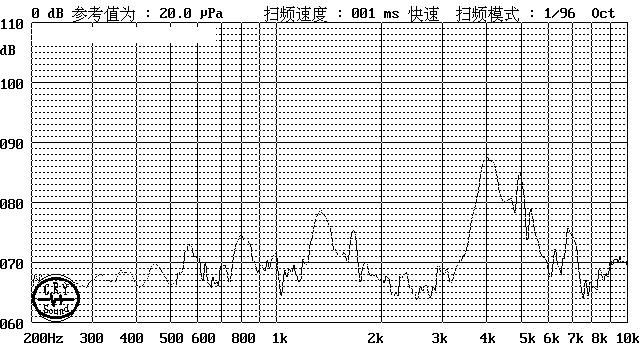

Rezonanciafrekvencia mintavételezés – 4000Hz ±12,5% statisztikai ellenőrzés; tipikus mérési tartomány 3900–4080 Hz

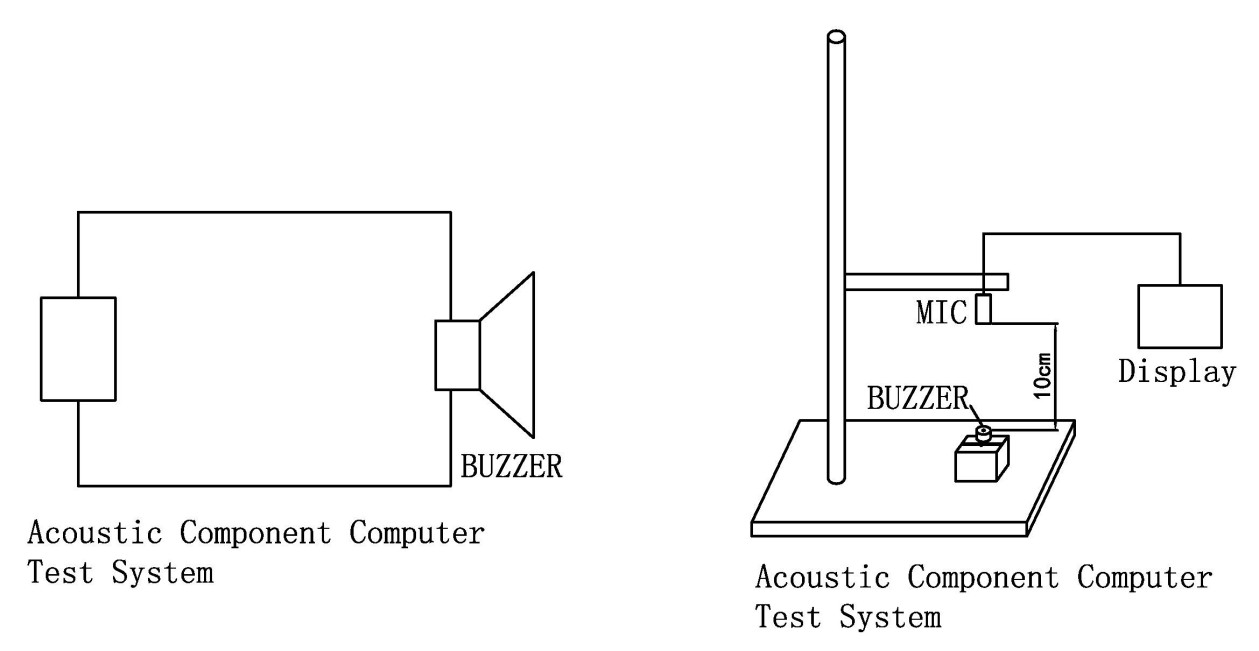

SPL kötegellenőrzés – ≥80dB minimum 5Vp-p, 4000Hz; A 83–86 dB mintatartomány megerősíti az akusztikus konzisztenciát

Áramfelvétel érvényesítése – maximum ≤10mA; a mért 0,63–0,78 mA igazolja a milliamper alatti hatékonyságot

Magas hőmérsékletű tárolás – 48 óra +80±2℃-on; paraméterek helyreállítása 2 órás környezeti stabilizálás után

Alacsony hőmérsékletű tárolás – 48 óra -30±2 ℃-on; igazolt aktiválás minimum 1V-on

Hősokk ciklus – 5 ciklus -30 ℃ és +80 ℃ között 30 perces várakozással szélsőségenként

Mechanikai feszültségellenőrzés – szinuszos vibráció (10–55 Hz, 1,0 mm amplitúdó, XYZ tengelyek, 0,5 óra kumulatív) és 75 cm-es szabadesés 10 mm-es keményfára (3 ütés)

Nedvességállóság – 48 óra 50±5℃ / 90–95% relatív páratartalom mellett, majd 2 órás regeneráció és elektromos jellemzés

Forrasztási hőállóság – 250±5 ℃ 10±0,5 másodpercig, 2,0 mm-es hézag a test és a forrasztás között

Minden alkatrész RoHS, REACH és UL94 V-0 kompatibilis. Az egyes egységeken található tételkód-jelölések 10 éves nyomon követést tesznek lehetővé a gyártás dátumáig, a vizsgálati adatokig és a nyersanyag-tanúsítványokig.

Mérnöki GYIK – Gyakorlati betekintések tervezőknek

1. kérdés: Hogyan befolyásolja az 5,5 mm-es magasság az akusztikus kimenetet a 7,0 mm-es HNR-1207 PA6.5-höz képest?

Az akusztikus kimenet egyenértékű. Mindkét modell 83–86 dB-t ad le 4000 Hz-en és 5 Vp-p mellett. A HNR-1255 PA5.0 ezt az optimalizált belső üreggeometria és a kerámiaelem-hangolás révén éri el, amely a csökkentett magasság ellenére is fenntartja a rezonanciahatékonyságot. A kompromisszum a valamivel nagyobb kapacitás (12nF vs. 10nF) és egy kis mértékben megnövekedett áramfelvétel (0,63–0,78 mA vs. 0,45–0,54 mA) – mindkettő még mindig milliamper alatti, és a gyakorlatban elhanyagolható. A 7,0 mm-es méretekhez illeszkedő kialakítások esetén bármelyik modell azonosan teljesít. A 6 mm-es alatti z-tengely korlátozások esetén csak az 5,5 mm-es változat felel meg.

2. kérdés: A HNR-1255 PA5.0 helyettesítheti a HNR-1207 PA6.5-öt egy meglévő kivitelben az áramkör módosítása nélkül?

Igen, kisebb ellenőrzéssel. Mindkettő azonos 12,5 mm átmérőjű, 1–30 V-os tartományban, 4000 Hz-es rezonanciával és átmenőlyuk-csap konfigurációval rendelkezik. A 12nF-os kapacitás (a 10nF-hez képest) körülbelül 20%-kal növeli a meghajtó áramát azonos feszültség és frekvencia mellett – a jellemző 0,5 mA-ről 0,6 mA-re. Ez minden, a HNR-1207-hez tervezett MCU GPIO vagy meghajtó áramkör képességén belül van. Ellenőrizze a NYÁK-megtartózó zónákat: az 5,5 mm-es magasság csökkentheti a szükséges z-tengely távolságot, ami potenciálisan sűrűbb komponensek egymásra helyezését teszi lehetővé a hangjelző felett.

3. kérdés: Mi a minimális meghajtófeszültség a hallható kimenethez 3,3 V-os gombelemes kivitelben?

Körülbelül 1,5–2,0 Vp-p halk, de jól érzékelhető kimenetet produkál csendes környezetben. 3,3 Vp-p és 4000 Hz mellett 70–75 dB-re kell számítani – ez megfelelő a közelségértesítésekhez, a gombok visszajelzéséhez és a fogyasztói eszközök állapotjelző hangjaihoz. A ≥80 dB-es specifikáció 5Vp-p-n érvényes; A 3,3 V-os működés arányosan alacsonyabb SPL-t eredményez. Akkumulátor-kritikus kialakítások esetén a szubmilliamperes húzás azt jelenti, hogy még egy CR2032 gombelem (220 mAh) is 300 000+ órányi szaggatott hangzású működést képes fenntartani.

4. kérdés: Hogyan befolyásolja a 12nF-os kapacitás a meghajtó áramkör kiválasztását a 10nF-os alternatívákkal összehasonlítva?

4000 Hz-en a kapacitív reaktancia hozzávetőlegesen 3,3 kΩ 12 nF esetén (vs. 4,0 kΩ 10 nF esetén). Ez a kissé magasabb terhelési áram még mindig jóval a szabványos MCU GPIO beszerzési határokon belül van (általában 8–20 mA). A dedikált piezo meghajtó IC-k esetében a 12nF terhelés kényelmesen a specifikáción belül van. A nagyobb kapacitás tulajdonképpen előnyös is lehet: azonos meghajtófeszültség mellett valamivel több energia kerül a kerámiaelemre, ami hozzájárul az akusztikus kimeneti paritáshoz a magasabb változatoknál a csökkentett üregtérfogat ellenére.

5. kérdés: Alkalmas-e a HNR-1255 PA5.0 folyamatos hangjelzésű 24 V-os ipari alkalmazásokhoz?

Igen, megfelelő meghajtó áramkör kialakítással. The capacitive nature means current remains self‑limiting by reactance – approximately 1.8 mA RMS at 24 Vp‑p and 4000 Hz. However, a series damping resistor (100–330 Ω) is recommended to suppress ringing and protect the driving transistor from reactive load transients. Ensure the drive circuit withstands 24 V levels; standard 3.3 V or 5 V MCU pins require a level‑shifting MOSFET or optocoupler. For continuous‑tone duty, the negligible current draw produces minimal driver heating even at 24 V.

6. kérdés: Használható ez a hangjelző magas páratartalmú környezetben, például tengeri vagy kültéri alkalmazásokban?

A szabványos HNR-1255 PA5.0 nem hermetikusan lezárt, és 90–95% relatív páratartalmú, nem lecsapódó környezetre van besorolva a nedvességállósági teszt alapján (48 óra 50 °C-on / 95% relatív páratartalom). A folyamatos kültéri vagy tengeri expozícióhoz a MEIDI egyedi opcióként konform bevonatot vagy kapszulázást kínál. Lépjen kapcsolatba mérnöki csapatunkkal, hogy megvitassák a behatolás elleni védelem követelményeit és az elérhető módosításokat.
